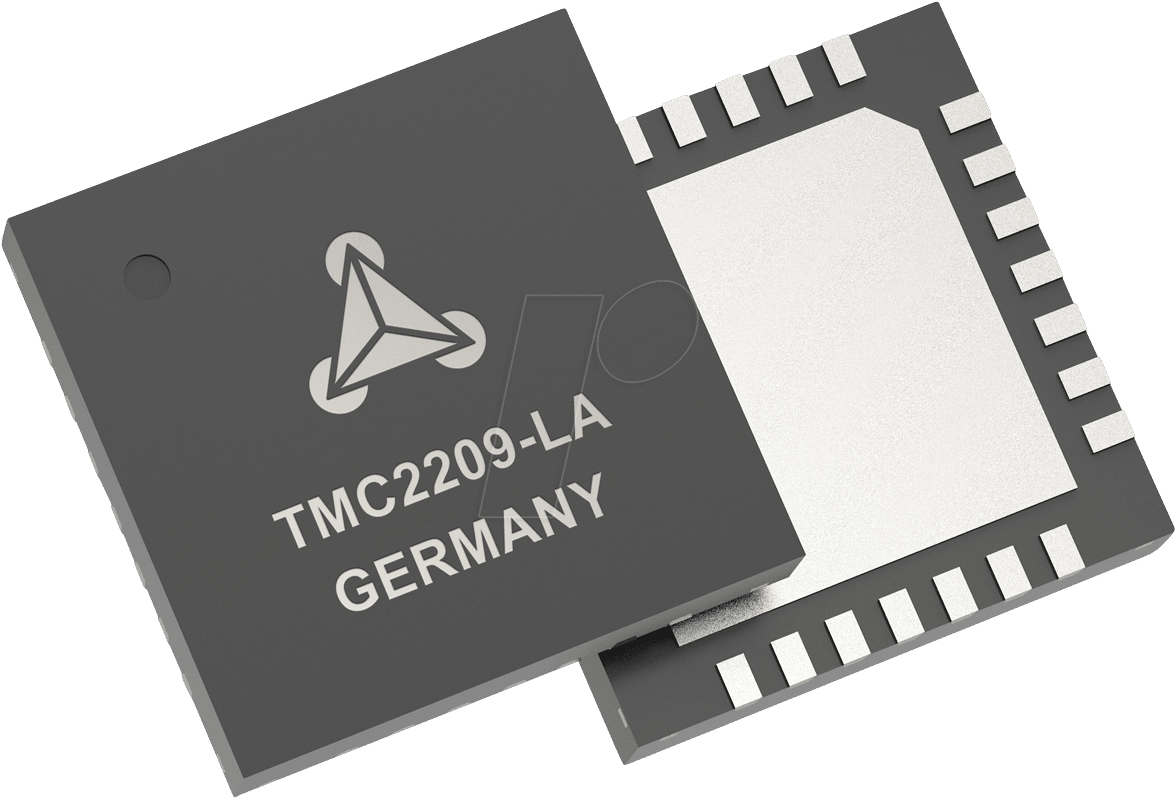

TMC2209-LA: Der Branchenstandard für präzise und leise Schrittmotorsteuerung
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung zur Steuerung Ihrer Schrittmotoren, die sowohl Geräuschentwicklung minimiert als auch eine hohe Präzision gewährleistet? Der TMC2209-LA von Trinamic ist die ideale Wahl für anspruchsvolle Anwendungen in Bereichen wie 3D-Druck, CNC-Maschinen, Robotik und Automatisierung, wo feinfühlige Bewegungsabläufe und geringe Vibrationen entscheidend sind. Dieser fortschrittliche Schrittmotor-Treiber übertrifft herkömmliche Lösungen durch seine integrierte Technologie für ultra-leisen Betrieb und verbesserte Effizienz.
Herausragende Leistungsmerkmale des TMC2209-LA
Der TMC2209-LA setzt neue Maßstäbe in der Schrittmotorsteuerung und bietet eine Fülle von Vorteilen gegenüber herkömmlichen Treibern. Seine Kernkompetenz liegt in der Fähigkeit, Schrittmotoren nahezu geräuschlos zu betreiben, was ihn zur perfekten Wahl für Umgebungen macht, in denen Lärm eine Einschränkung darstellt.
- Ultra-leiser Betrieb (StealthChop2™): Die proprietäre StealthChop2™-Technologie von Trinamic sorgt für eine drastische Reduzierung der Motorgeräusche, selbst bei niedrigen Drehzahlen und hohen Drehmomenten. Dies wird durch eine optimierte Signalformgebung und innovative Ansteuerungselektronik erreicht.
- Hohe Strombelastbarkeit (2,0A): Mit einer kontinuierlichen Strombelastbarkeit von bis zu 2,0 Ampere pro Phase ist der TMC2209-LA in der Lage, eine Vielzahl von Schrittmotoren effizient anzutreiben und ein ausreichendes Drehmoment für anspruchsvolle Aufgaben bereitzustellen.
- Erweiterte Mikroschritt-Funktionalität (1/256 Microstepping): Die hochentwickelte Interpolation ermöglicht eine feine Unterteilung der Schritte, was zu extrem sanften Bewegungen und einer verbesserten Positionsgenauigkeit führt. Dies ist entscheidend für Anwendungen, die höchste Präzision erfordern.
- Integrierte Schutzfunktionen: Der Treiber verfügt über umfassende Schutzschaltungen gegen Überstrom, Überspannung und Übertemperatur, um sowohl den Treiber als auch den Motor vor Beschädigungen zu schützen und die Langlebigkeit des Systems zu gewährleisten.
- Energieeffizienz: Durch die intelligente Stromregelung und die optimierte Ansteuerung wird der Energieverbrauch minimiert, was besonders in batteriebetriebenen Systemen oder bei langen Betriebszeiten von Vorteil ist.
- Einfache Konfiguration und Schnittstellen: Der TMC2209-LA kann über eine SPI- oder UART-Schnittstelle einfach konfiguriert und angesteuert werden. Dies ermöglicht eine flexible Integration in bestehende Systeme und eine schnelle Anpassung an spezifische Anforderungen.
- Plug-and-Play-Kompatibilität (mit entsprechenden Boards): In Kombination mit vielen gängigen Steuerplatinen für 3D-Drucker und CNC-Maschinen bietet der TMC2209-LA eine einfache Upgrade-Möglichkeit für bestehende Setups.
Technische Spezifikationen und detaillierte Eigenschaften
Der TMC2209-LA integriert eine hochentwickelte Leistungselektronik und Steuerung in einem kompakten Gehäuse. Seine Architektur ist darauf ausgelegt, maximale Leistung bei minimaler Komplexität für den Anwender zu liefern.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | Trinamic (jetzt Teil von Analog Devices) |
| Modellbezeichnung | TMC2209-LA |
| Motortyp-Kompatibilität | Bipolare zweiphasige Schrittmotoren |
| Maximale Phasenstrombelastbarkeit (kontinuierlich) | 2,0 A |
| Maximale Phasenstrombelastbarkeit (Peak) | 2,8 A (begrenzt durch thermische Eigenschaften und Kühlung) |
| Integrierte Mikroschritt-Interpolation | Bis zu 1/256 |
| Ansteuerungsmodi | StealthChop2™, SpreadCycle™, CoolStep™, StallGuard4™ |
| Schnittstellen | UART, SPI |
| Betriebsspannung (VM) | 4,75 V bis 29 V |
| Logikspannung (VIO) | 3,3 V oder 5 V |
| Gehäuse | QFN (typischerweise QFN28) |
| Schutzfunktionen | OCP (Überstrom), OVP (Überspannung), UVLO (Unterspannungsabschaltung), OTP (Übertemperatur) |
| Anwendungsbereiche | 3D-Drucker, CNC-Maschinen, Lasergravierer, Robotik, Automatisierungssysteme, Überwachungskameras, Laborgeräte |
Anwendungsbereiche: Wo Präzision und Ruhe zählen
Der TMC2209-LA ist ein vielseitiger Schrittmotor-Treiber, der sich durch seine herausragenden Eigenschaften für eine breite Palette von anspruchsvollen Applikationen qualifiziert. Seine Fähigkeit, Motoren präzise und leise anzusteuern, macht ihn zur ersten Wahl für Entwickler und Hobbyisten, die höchste Ansprüche an ihre mechanischen Systeme stellen.
3D-Druck und Rapid Prototyping
In der Welt des 3D-Drucks ist die präzise und leise Bewegung der Achsen entscheidend für die Druckqualität und die Benutzererfahrung. Der TMC2209-LA ermöglicht es Druckern, feine Details ohne hörbare störende Geräusche zu realisieren. Die StealthChop2™-Technologie reduziert Vibrationen, die sich auf die Oberflächengüte auswirken könnten, und StallGuard4™ kann zur Erkennung von Blockaden verwendet werden, was die Zuverlässigkeit des Druckprozesses erhöht.
CNC-Bearbeitung und Lasergravur
Für CNC-Maschinen und Lasergravierer, bei denen millimetrische Präzision und gleichmäßige Werkzeugbewegungen unerlässlich sind, bietet der TMC2209-LA eine unübertroffene Leistungsfähigkeit. Die feine Mikroschritt-Auflösung und die stabile Stromregelung sorgen für saubere Schnitte und Gravuren, während die Geräuschreduzierung die Arbeitsumgebung angenehmer gestaltet.
Robotik und Automatisierung
In Robotik-Anwendungen, wo die präzise Steuerung von Gelenken und Greifern über den Erfolg einer Aufgabe entscheiden kann, ist der TMC2209-LA ein wertvolles Bauteil. Seine zuverlässige Performance und die Möglichkeit zur feinen Steuerung ermöglichen komplexe Bewegungsabläufe, die für die Interaktion mit der Umgebung notwendig sind. Die Energieeffizienz ist zudem vorteilhaft für mobile Roboter.
Laborgeräte und Messtechnik
Auch in spezialisierten Bereichen wie Laborgeräten oder Messtechnik, wo kleinste Ungenauigkeiten oder Vibrationen die Messergebnisse verfälschen können, spielt der TMC2209-LA seine Stärken aus. Seine ruhige und präzise Natur gewährleistet die Integrität wissenschaftlicher Experimente und Messungen.
FAQ – Häufig gestellte Fragen zu TMC2209-LA – TMC2209 Schrittmotor-Treiber, 2,0A
Was ist der Hauptvorteil des TMC2209-LA gegenüber älteren Schrittmotor-Treibern?
Der signifikanteste Vorteil des TMC2209-LA ist seine integrierte StealthChop2™-Technologie, die eine extrem leise und vibrationsarme Motorsteuerung ermöglicht, was bei älteren Treibern in dieser Form nicht vorhanden ist. Zusätzlich bietet er eine erweiterte Mikroschritt-Funktionalität und verbesserte Energieeffizienz.
Ist der TMC2209-LA mit allen Schrittmotoren kompatibel?
Der TMC2209-LA ist primär für bipolare zweiphasige Schrittmotoren konzipiert. Die Kompatibilität hängt von den Stromanforderungen des Motors ab. Mit seiner maximalen Strombelastbarkeit von 2,0A pro Phase ist er für eine große Bandbreite gängiger Motoren geeignet.
Wie wird der TMC2209-LA konfiguriert?
Die Konfiguration des TMC2209-LA erfolgt üblicherweise über eine serielle Schnittstelle wie UART oder SPI. Dies ermöglicht die Einstellung von Parametern wie Mikroschritt-Modus, Stromstärke und spezielle Ansteuerungsmodi direkt über die Hauptsteuerplatine.
Welche Schutzfunktionen sind im TMC2209-LA integriert?
Der Treiber verfügt über integrierte Schutzmechanismen gegen Überstrom (OCP), Überspannung (OVP), Unterspannungsabschaltung (UVLO) und Übertemperatur (OTP). Diese Funktionen schützen sowohl den Treiber als auch den angeschlossenen Schrittmotor vor Schäden.
Kann der TMC2209-LA für eine höhere Stromstärke als 2,0A verwendet werden?
Die kontinuierliche Strombelastbarkeit des TMC2209-LA ist auf 2,0A pro Phase ausgelegt. Für Motoren, die höhere Ströme benötigen, sind andere Treiber-Modelle oder eine parallele Anordnung von Treibern erforderlich, was jedoch spezifisches technisches Wissen voraussetzt.
Ist eine Kühlung für den TMC2209-LA notwendig?
Ob eine Kühlung notwendig ist, hängt von der Strombelastung und den Umgebungsbedingungen ab. Bei Nennstrom (2,0A) und guter Luftzirkulation ist oft keine zusätzliche Kühlung erforderlich. Bei höherer Auslastung oder in geschlossenen Systemen kann ein Kühlkörper die Leistung und Lebensdauer optimieren.
Was bedeutet „StealthChop2™“ und „SpreadCycle™“?
StealthChop2™ ist Trinamics proprietäre Technologie für extrem leisen und ruckelfreien Motorbetrieb, ideal für Anwendungen, bei denen Geräuscharmut im Vordergrund steht. SpreadCycle™ ist ein fortschrittlicherer Betriebsmodus, der bei höheren Drehzahlen mehr Drehmoment und eine schnellere Reaktion bietet, aber mit leicht erhöhter Geräuschentwicklung verbunden ist.
