Präzision und Flexibilität für Ihre Elektronikprojekte: Der TLV 431 AFTA Spannungsregler
Entdecken Sie mit dem TLV 431 AFTA Spannungsregler eine herausragende Lösung zur präzisen Einstellung und Stabilisierung von Spannung in einer Vielzahl von elektronischen Anwendungen. Speziell entwickelt für Ingenieure, Hobbyisten und Entwickler, die eine zuverlässige und flexible Spannungsregelung benötigen, übertrifft dieser einstellbare Präzisions-Shunt-Regler die Limitierungen festverdrahteter Alternativen und ermöglicht eine adaptive Stromversorgung.
Überlegene Leistung und Einstellbarkeit
Der TLV 431 AFTA positioniert sich als überlegene Wahl gegenüber Standardlösungen durch seine außergewöhnliche Einstellbarkeit und Präzision. Während viele feste Spannungsregler eine begrenzte Funktionalität bieten, ermöglicht der TLV 431 AFTA eine Feinabstimmung der Ausgangsspannung im Bereich von 1,24 V bis 18 V. Dies eröffnet eine breite Palette von Anwendungsmöglichkeiten, von empfindlichen Messschaltungen bis hin zu leistungsintensiven Systemen, die eine exakt definierte Betriebsspannung erfordern. Die Implementierung eines Shunt-Reglers bietet zudem eine inhärente Stabilität gegenüber Last- und Eingangsspannungsschwankungen, was ihn zu einer robusten Komponente in anspruchsvollen Umgebungen macht.
Kernfunktionen und Anwendungsbereiche
Der TLV 431 AFTA ist ein integraler Bestandteil für die Realisierung präziser und stabiler Stromversorgungen. Seine Hauptfunktion besteht darin, eine Referenzspannung mit hoher Genauigkeit bereitzustellen, die dann zur Steuerung einer variablen Spannungsregelung verwendet wird. Dies macht ihn unverzichtbar für:
- Netzteile und Ladegeräte: Ermöglicht die genaue Einstellung der Ladespannung für Batterien oder die Ausgabe von präzisen Netzteilspannungen.
- Mess- und Prüftechnik: Bietet eine stabile Referenz für analoge Schaltungen, AD-Wandler und Präzisionsinstrumente.
- Schaltnetzteile (SMPS): Dient als Feedback-Element zur Stabilisierung der Ausgangsspannung in PWM-Controllern.
- Batterie-Management-Systeme (BMS): Gewährleistet die korrekte Spannungsregelung für eine optimale Batterielebensdauer.
- Adaptive Stromversorgungen: Ermöglicht die dynamische Anpassung der Spannung an die Anforderungen der Last.
Vorteile des TLV 431 AFTA
- Extrem breiter Einstellbereich: Von 1,24 V bis 18 V, was eine immense Flexibilität für diverse Schaltungsdesigns bietet.
- Hohe Präzision und Stabilität: Garantiert eine zuverlässige und konstante Ausgangsspannung, entscheidend für empfindliche Elektronik.
- Niedriger Temperaturkoeffizient: Minimiert Spannungsschwankungen über einen weiten Temperaturbereich, was die Zuverlässigkeit in variablen Umgebungen erhöht.
- Kompakte Bauform (SOT-23): Ermöglicht eine platzsparende Integration in dichte Schaltungsdesigns und Leiterplatten.
- Geringer Betriebsstrom: Trägt zur Energieeffizienz des Gesamtsystems bei.
- Einfache Implementierung: Die externe Beschaltung mit einem Widerstand ermöglicht eine unkomplizierte Anpassung der Ausgangsspannung.
- Robustheit: Entwickelt für industrielle Anwendungen und bietet eine hohe Zuverlässigkeit.
Detaillierte technische Spezifikationen
Der TLV 431 AFTA ist eine Weiterentwicklung der klassischen TL431-Architektur, optimiert für verbesserte Leistungsparameter und Zuverlässigkeit.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Einstellbarer Shunt-Spannungsregler (Präzisions-Referenz) |
| Modell | TLV 431 AFTA |
| Referenzspannungsbereich | 1,24 V bis 18 V (einstellbar) |
| Typischer Betriebs-Shunt-Strom | Ca. 1 mA bis 100 mA (abhängig von externer Beschaltung) |
| Eingangsspannungsbereich | Bis zur maximal zulässigen Spannungsfestigkeit des Bauteils (typischerweise deutlich über 18 V) |
| Ausgangsspannungsgenauigkeit | Typisch ±0,5% bei 25°C (kann je nach Modellvariante variieren) |
| Temperaturkoeffizient der Referenzspannung | Sehr gering, typisch < 50 ppm/°C über den Betriebstemperaturbereich |

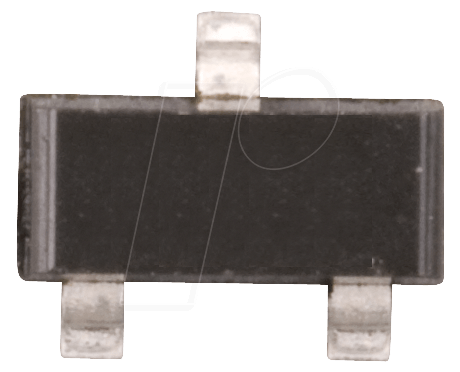

| Gehäuseform | SOT-23 (Small Outline Transistor) |
| Anschlüsse | 3 Pins (Anode, Kathode, Referenz) |
| Betriebstemperaturbereich | Standard-Industrie-Temperaturbereich (z.B. -40°C bis +85°C, je nach spezifischer Variante) |
| Maximale Verlustleistung | Abhängig von der Montage und Kühllage des SOT-23-Gehäuses, typisch im Bereich von 200-500 mW |
Präzisions-Regelung im Detail
Die Funktionsweise des TLV 431 AFTA basiert auf einer internen Präzisions-Referenzspannungsquelle, die mit einem Operationsverstärker kombiniert ist. Der Verstärker vergleicht die vom Widerstands-Teiler an der Referenzeingangsklemme (REF) abgenommene Spannung mit der internen Referenz. Durch die externe Beschaltung des Widerstands-Teilers (typischerweise mit zwei Widerständen R1 und R2) kann die gewünschte Ausgangsspannung Vout wie folgt berechnet werden:
Vout = Vref * (1 + R1/R2)
Wobei Vref die interne Referenzspannung des TLV 431 AFTA ist (typischerweise 1,24 V). Diese Gleichung demonstriert die entscheidende Flexibilität, die es dem Anwender ermöglicht, die Ausgangsspannung exakt auf die benötigten Werte einzustellen. Der Shunt-Strom fließt durch den Baustein und wird über den Lastwiderstand abgeleitet, wodurch die Ausgangsspannung stabilisiert wird.
Implementierung und Schaltungsbeispiele
Die Implementierung des TLV 431 AFTA ist bewusst einfach gehalten, um eine schnelle Integration in bestehende und neue Designs zu ermöglichen. Ein grundlegendes Beispiel einer Spannungsregelungsschaltung besteht aus dem TLV 431 AFTA selbst, einem Vorwiderstand (R_in), der den maximalen Shunt-Strom begrenzt und die Eingangsspannung des Reglers anlegt, und dem oben erwähnten Spannungsteiler (R1, R2), der die gewünschte Ausgangsspannung festlegt. Der Kathodenanschluss des TLV 431 AFTA wird an die Kathode des Reglers (Output) und der Anodenanschluss an Masse (Ground) gelegt.
Für Anwendungen, die einen höheren Strombedarf haben oder eine aktivere Regelung erfordern, kann der TLV 431 AFTA auch als Steuerelement für diskrete Transistoren oder integrierte Schaltregler eingesetzt werden. In solchen Konfigurationen liefert der TLV 431 AFTA die präzise Referenzspannung, während der externe Leistungstransistor die Hauptlaststromversorgung übernimmt. Diese hybriden Ansätze maximieren sowohl die Präzision als auch die Strombelastbarkeit des Systems.
FAQ – Häufig gestellte Fragen zu TLV 431 AFTA – Spannungsregler, einstellbar, 1,24 … 18 V, SOT-23
Was ist die Hauptfunktion eines Shunt-Spannungsreglers wie dem TLV 431 AFTA?
Ein Shunt-Spannungsregler, wie der TLV 431 AFTA, dient als präzise Spannungsreferenz, die in Verbindung mit einem externen Widerstand und gegebenenfalls weiteren Komponenten zur Stabilisierung einer variablen Ausgangsspannung verwendet wird. Er leitet überschüssigen Strom ab, um die gewünschte Spannung konstant zu halten.
Wie wird die Ausgangsspannung des TLV 431 AFTA eingestellt?
Die Ausgangsspannung wird durch eine externe Beschaltung mit zwei Widerständen (ein Spannungsteiler) am Referenzeingang des TLV 431 AFTA eingestellt. Die Verhältnis dieser Widerstände bestimmt die Ausgangsspannung gemäß der Formel Vout = Vref * (1 + R1/R2).
Für welche Anwendungen ist der TLV 431 AFTA besonders gut geeignet?
Der TLV 431 AFTA eignet sich hervorragend für Präzisionsnetzteile, Ladegeräte, Messinstrumente, Batteriemanagementsysteme und als Feedback-Element in Schaltnetzteilen, wo eine genaue und stabile Spannungseinstellung erforderlich ist.
Welche Vorteile bietet das SOT-23-Gehäuse?
Das SOT-23-Gehäuse ist eine sehr kompakte SMD-Bauform, die eine platzsparende Integration auf Leiterplatten ermöglicht. Dies ist besonders vorteilhaft in elektronischen Geräten, bei denen der Bauraum begrenzt ist.
Wie beeinflusst die Eingangsspannung die Leistung des TLV 431 AFTA?
Solange die Eingangsspannung über der gewünschten Ausgangsspannung liegt und den maximal zulässigen Wert des Bauteils nicht überschreitet, ist die Ausgangsspannung des TLV 431 AFTA weitgehend unabhängig von Schwankungen der Eingangsspannung. Dies gewährleistet eine hohe Stabilität.
Ist der TLV 431 AFTA für Hochstromanwendungen geeignet?
Der TLV 431 AFTA selbst ist für geringere bis mittlere Shunt-Ströme konzipiert. Für Hochstromanwendungen wird er typischerweise als Referenz für einen externen Leistungstransistor oder -regler verwendet, der dann die Hauptlaststromversorgung übernimmt.
Was bedeutet ein niedriger Temperaturkoeffizient?
Ein niedriger Temperaturkoeffizient bedeutet, dass sich die Referenzspannung des TLV 431 AFTA nur sehr geringfügig ändert, wenn sich die Betriebstemperatur der Schaltung ändert. Dies ist entscheidend für Anwendungen, die über einen breiten Temperaturbereich eine konstante Präzision erfordern.
