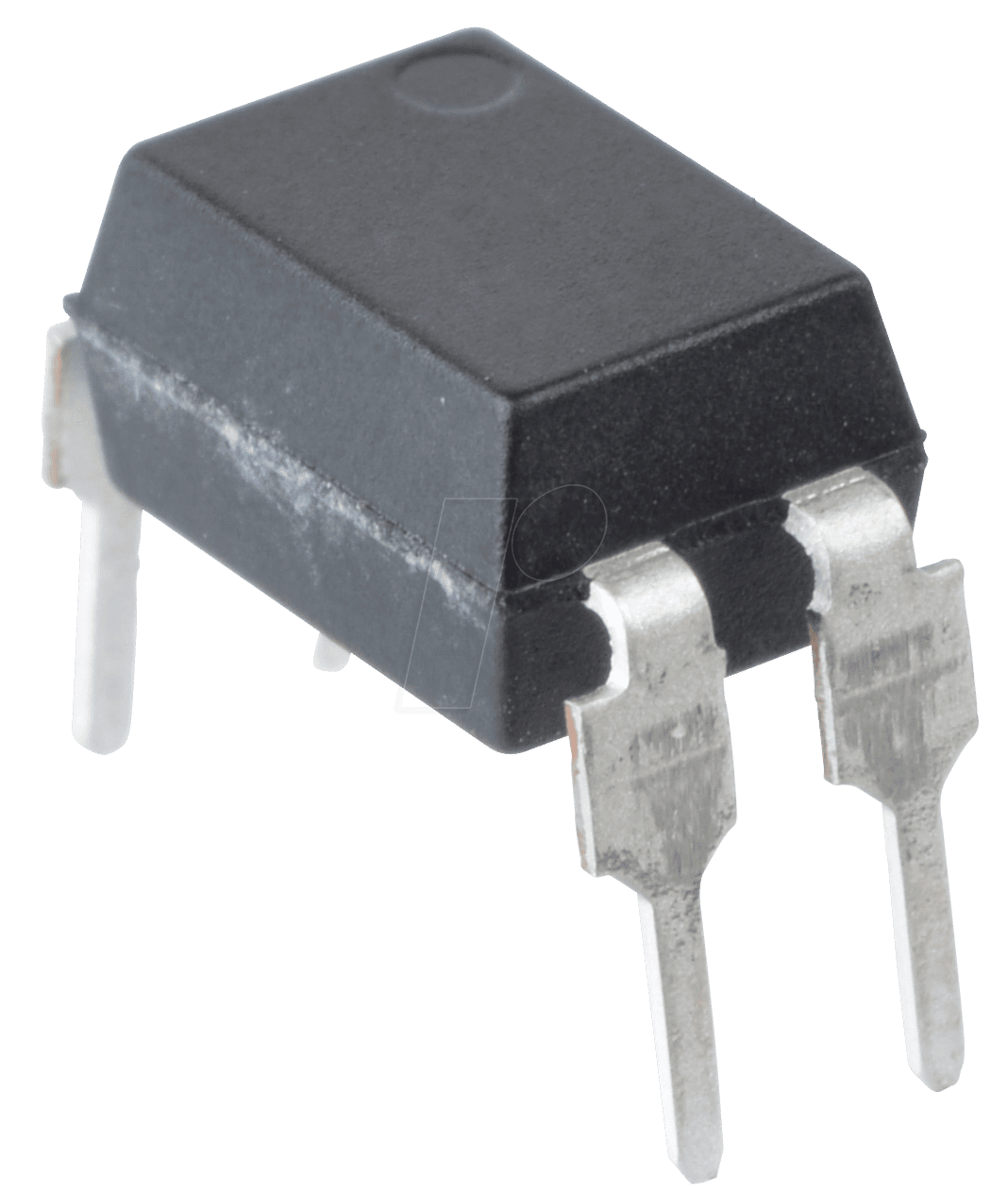

Hochzuverlässige Signalentkopplung mit dem TLP 624 TOS – Optokoppler DIL-4
Der TLP 624 TOS – Optokoppler DIL-4 ist die optimale Lösung für Ingenieure und Entwickler, die eine robuste und zuverlässige galvanische Trennung zwischen digitalen und analogen Schaltungen benötigen. Wenn Sie kritische Systeme vor Überspannungen schützen, Störsignale minimieren oder verschiedene Spannungsebenen sicher miteinander verbinden möchten, bietet dieser Optokoppler eine überlegene Leistung gegenüber unsicheren direkten Verbindungen.
Warum der TLP 624 TOS – Optokoppler DIL-4 die überlegene Wahl ist
Im Gegensatz zu einfachen Transistoren oder Relais bietet der TLP 624 TOS – Optokoppler eine intrinsische galvanische Trennung, die durch Lichtsignale vermittelt wird. Dies eliminiert potenzielle Masse-Schleifen und schützt empfindliche Steuerkomponenten vor schädlichen Spannungsspitzen und elektrischem Rauschen. Seine sorgfältig ausgewählten Materialien und die präzise Fertigung garantieren eine konsistente Leistung über einen weiten Temperaturbereich und eine lange Lebensdauer, was ihn zur idealen Wahl für industrielle Anwendungen, Leistungselektronik und anspruchsvolle Kommunikationssysteme macht.
Technische Überlegenheit und Kernfunktionen
Der TLP 624 TOS – Optokoppler basiert auf der bewährten LED-Fototransistor-Kopplungstechnologie. Eine interne Infrarot-Leuchtdiode (IR-LED) emittiert Licht, das von einem empfindlichen Fototransistor detektiert wird. Diese optische Kopplung gewährleistet eine vollständige elektrische Trennung zwischen der Eingangs- und der Ausgangsschaltung. Die hohe Spannungsfestigkeit und der geringe Leckstrom machen ihn besonders geeignet für den Einsatz in Stromversorgungen, Motorsteuerungen und Messgeräten, wo Signalintegrität von höchster Bedeutung ist.
- Galvanische Trennung: Bietet vollständige elektrische Isolierung zur Verhinderung von Masse-Schleifen und zum Schutz vor Überspannungen.
- Hohe Störfestigkeit: Minimiert die Auswirkungen von elektromagnetischem Rauschen auf empfindliche Schaltungen.
- Breiter Betriebsspannungsbereich: Ermöglicht flexible Integration in unterschiedliche Systemkonfigurationen.
- Zuverlässige Signalübertragung: Gewährleistet eine präzise und stabile Weiterleitung von Steuersignalen.
- Kompaktes DIL-4 Gehäuse: Vereinfacht die Leiterplattenbestückung und spart Platz.
- Industrietauglichkeit: Entwickelt für den anspruchsvollen Einsatz unter rauen Umgebungsbedingungen.
Umfassende Anwendungsbereiche
Die Vielseitigkeit des TLP 624 TOS – Optokopplers erschließt sich in einer breiten Palette von Applikationen:
- Industrielle Automatisierung: Zur Entkopplung von SPS-Ausgängen (Speicherprogrammierbare Steuerungen) von Aktoren wie Relais oder Ventilen, wodurch Steuergeräte vor induktiven Lasten geschützt werden.
- Leistungselektronik: In Schaltnetzteilen und Frequenzumrichtern zur sicheren Steuerung von Hochspannungsbauteilen.
- Kommunikationstechnik: Zur Isolation von Schnittstellen wie RS-232 oder RS-485, um die Integrität der Datenübertragung zu gewährleisten.
- Medizintechnik: Zur Erfüllung strenger Sicherheitsanforderungen durch die Trennung von Patientendaten-erfassenden Geräten von Netzstromquellen.
- Mess- und Prüfgeräte: Zur Verhinderung von Erdschleifen, die die Genauigkeit von Messungen beeinträchtigen könnten.
- Netzwerk- und Telekommunikationsausrüstung: Zur Stabilisierung von Signalpfaden und zum Schutz vor externen Störungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Optokoppler (LED-Fototransistor) |
| Gehäuse | DIL-4 (Dual In-line Package) |
| Isolationsspannung (RMS) | Standardwerte für DIL-Gehäuse, typischerweise 5000 Vrms für 1 Minute |
| Kollektor-Emitter-Spannung (VCEO) | Typischerweise 30V oder höher, je nach spezifischer Variante, gewährleistet robuste Schaltfähigkeit. |
| Eingangsstrom (IF) | Optimiert für geringen Ansteuerstrom, typischerweise im Bereich von 10-20 mA für volle Sättigung. |
| Ausgangsstrom (IC) | Variable Abhängigkeit vom Eingangsstrom (CTR – Current Transfer Ratio), ermöglicht flexible Ansteuerbarkeit. |
| CTR (Current Transfer Ratio) | Ausgezeichnete Werte, die eine effiziente Signalübertragung auch bei geringen Eingangsstromstärken ermöglichen. |
| Betriebstemperaturbereich | Erweitert, oft -40°C bis +85°C oder +105°C, ideal für industrielle Umgebungen. |
| Isolationsmaterial | Hochwertiges Kunststoffgehäuse mit exzellenten dielektrischen Eigenschaften zur Gewährleistung der elektrischen Sicherheit. |
FAQ – Häufig gestellte Fragen zu TLP 624 TOS – Optokoppler DIL-4
Was ist die Hauptfunktion eines Optokopplers wie dem TLP 624 TOS?
Die Hauptfunktion des TLP 624 TOS – Optokopplers ist die galvanische Trennung zwischen zwei elektrischen Schaltungen. Dies bedeutet, dass keine elektrische Verbindung zwischen der Ein- und Ausgangsschaltung besteht, wodurch sie voreinander isoliert sind. Dies schützt empfindliche Komponenten, verhindert Masse-Schleifen und eliminiert Störsignale.
In welchen Arten von Anwendungen ist der TLP 624 TOS besonders nützlich?
Der TLP 624 TOS ist besonders nützlich in Anwendungen, bei denen eine zuverlässige und sichere Signalübertragung unter schwierigen Bedingungen erforderlich ist. Dazu gehören industrielle Automatisierung, Leistungselektronik, Kommunikationssysteme und medizinische Geräte, wo Überspannungen, Rauschen und die Notwendigkeit der Isolierung kritisch sind.
Welche Vorteile bietet die DIL-4-Bauform des TLP 624 TOS?
Die DIL-4 (Dual In-line Package) Bauform ist ein Standardgehäuse für bedrahtete Komponenten. Sie ermöglicht eine einfache Montage auf Standard-Leiterplatten durch bedrahtete Durchsteckmontage (Through-Hole Technology). Das kompakte Design spart Platz und erleichtert die Integration in bestehende Schaltungen.
Was bedeutet die galvanische Trennung in Bezug auf Sicherheit?
Galvanische Trennung bietet ein hohes Maß an Sicherheit, indem sie verhindert, dass gefährliche Spannungen von einer Schaltung auf eine andere übertragen werden. Dies ist besonders wichtig in Geräten, die mit Netzspannung arbeiten oder in Umgebungen, in denen elektrische Schläge ein Risiko darstellen könnten, wie z.B. in der Medizintechnik.
Wie beeinflusst das Current Transfer Ratio (CTR) die Leistung des Optokopplers?
Das Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms (Kollektorstrom) zum Eingangsstrom (LED-Strom). Ein höherer CTR-Wert bedeutet, dass der Optokoppler bereits mit einem geringeren Eingangsstrom einen größeren Ausgangsstrom schalten kann. Dies ermöglicht eine effizientere Ansteuerung und eine bessere Anpassung an verschiedene Logikpegel.
Ist der TLP 624 TOS für hohe Spannungen geeignet?
Ja, Optokoppler wie der TLP 624 TOS sind speziell dafür ausgelegt, hohe Spannungen zu isolieren. Die Isolationsspannung (oft im Bereich von mehreren tausend Volt RMS) stellt sicher, dass auch bei signifikanten Spannungsunterschieden zwischen den Schaltungen keine unerwünschte Leitfähigkeit auftritt.
Welche Art von Signal kann der TLP 624 TOS übertragen?
Der TLP 624 TOS – Optokoppler ist in erster Linie für die Übertragung von digitalen Signalen konzipiert. Er kann jedoch auch zur Übertragung von langsameren analogen Signalen verwendet werden, solange die Bandbreitenanforderungen des Optokopplers eingehalten werden. Die Schaltgeschwindigkeit ist dabei ein wichtiger Parameter.
