Maximale Schutzleistung für Ihre empfindliche Elektronik: TLD8S36AH TVS-Diode
Schützen Sie Ihre kritischen elektronischen Systeme zuverlässig vor schädlichen transienten Spannungsspitzen. Die TLD8S36AH TVS-Diode ist die ideale Lösung für Ingenieure und Entwickler, die höchste Ansprüche an die Störfestigkeit und Langlebigkeit ihrer Geräte stellen. Sie bietet einen kompromisslosen Schutz, der weit über die Fähigkeiten konventioneller Schutzkomponenten hinausgeht und so Ausfallzeiten und kostspielige Reparaturen minimiert.
Überlegene transiente Spannungsunterdrückung mit der TLD8S36AH
Herkömmliche Schutzmechanismen sind oft nicht in der Lage, die extremen Energien abzuleiten, die bei plötzlichen Spannungsspitzen auftreten können. Die TLD8S36AH TVS-Diode zeichnet sich durch ihre herausragende Fähigkeit aus, hohe Spitzenleistungsimpulse mit bis zu 6600 Watt über einen kurzen Zeitraum zu absorbieren. Diese unidirektionale Diode arbeitet extrem schnell und schaltet bei Überschreitung ihrer Durchbruchspannung sofort in den Leitungsmodus, um die angeschlossene Schaltung effektiv vor Überspannungen zu isolieren und so irreversible Schäden zu verhindern.
Hauptvorteile der TLD8S36AH TVS-Diode
- Höchste Spitzenleistungsfähigkeit: Mit 6600 W Spitzenleistung bei 10/1000 µs Impulsform ist die TLD8S36AH für die anspruchsvollsten Anwendungen konzipiert, bei denen maximale Energieableitung erforderlich ist.
- Präzise Spannungsbegrenzung: Die standardisierte Durchbruchspannung von 36 V gewährleistet eine zuverlässige und konsistente Begrenzung auf ein sicheres Niveau, wodurch empfindliche Komponenten geschützt werden.
- Schnelle Reaktionszeit: Millisekunden sind zu langsam. Die TLD8S36AH reagiert im Nanosekundenbereich auf transiente Ereignisse und bietet so einen sofortigen Schutz.
- Unidirektionale Charakteristik: Speziell für Anwendungen entwickelt, bei denen der Schutz in einer Richtung des Stromflusses erforderlich ist, was eine effizientere und gezieltere Schaltung ermöglicht.

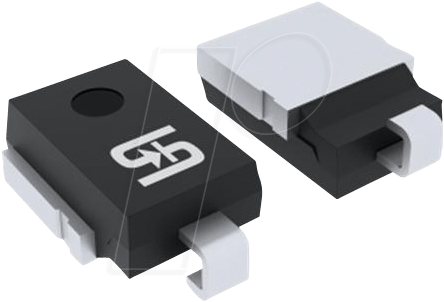

- Robuste Bauform (DO-218AB): Das robuste DO-218AB-Gehäuse ist für hohe Leistungsanforderungen ausgelegt und bietet exzellente thermische Eigenschaften sowie mechanische Stabilität für industrielle Umgebungen.
- Langfristige Zuverlässigkeit: Durch die effektive Ableitung von transienten Spannungen wird die Lebensdauer Ihrer elektronischen Geräte signifikant verlängert und die Ausfallwahrscheinlichkeit reduziert.
- Kosteneffiziente Schutzlösung: Vermeiden Sie teure Reparaturen und Produktionsausfälle durch eine proaktive und hochwirksame Schutzkomponente.
Technische Spezifikationen und Anwendungsbereiche
Die TLD8S36AH TVS-Diode ist ein essenzieller Bestandteil für den Schutz von Geräten, die empfindlich auf induktive Lastwechsel, Schalttransienten oder elektrostatische Entladungen (ESD) reagieren. Ihre unidirektionale Eigenschaft macht sie besonders geeignet für den Einsatz in Stromversorgungsleitungen, Datenbussystemen und anderen Schaltkreisen, wo eine gerichtete Schutzfunktion erforderlich ist. Das DO-218AB-Gehäuse ermöglicht eine einfache Integration in bestehende Schaltungen und gewährleistet gleichzeitig eine effiziente Wärmeableitung, was für die Aufrechterhaltung der Leistungsfähigkeit unter hoher Last entscheidend ist.
| Merkmal | Spezifikation/Qualität |
|---|---|
| Produkttyp | TVS-Diode, Unidirektional |
| Modellbezeichnung | TLD8S36AH |
| Nennspannung (VWM) | 36 V |
| Spitzenimpulsleistung (PPPM, 10/1000 µs) | 6600 W |
| Gehäusetyp | DO-218AB |
| Durchbruchspannung (VBR) | Typischerweise etwas über 36 V, spezifiziert für präzise Klemmspannung |
| Klemmspannung (VC) | Optimiert für effektive Spannungsbegrenzung bei 36 V Nenndurchbruchspannung |
| Ansprechzeit | Extrem schnell (Nanosekundenbereich) |
| Betriebstemperaturbereich | Geeignet für industrielle Umgebungsbedingungen, präzise Daten im Datenblatt |
| Anwendungsbereiche | Schutz von Stromversorgungen, Datenbussen, Industrieelektronik, Telekommunikationsgeräten, KFZ-Elektronik |
| Materialien | Hochwertige Halbleitermaterialien für maximale Zuverlässigkeit und Leistung; Robustes Kunststoffgehäuse für industrielle Anwendungen |
| Montageart | Oberflächenmontage (SMD) mit großzügigen Anschlussflächen für hohe Strombelastbarkeit |
Tiefergehende Einblicke in die Technologie
Die TLD8S36AH basiert auf fortschrittlicher Halbleitertechnologie, die eine schnelle und effiziente Ableitung von transienten Energien ermöglicht. Im Gegensatz zu Varistoren, die eine langsamere Ansprechzeit und eine degradierende Leistung über die Zeit aufweisen können, bietet die TVS-Diode eine präzisere Spannungsbegrenzung und eine deutlich längere Lebensdauer, insbesondere bei wiederholten Spitzenbelastungen. Die unidirektionale Charakteristik ist durch die spezielle Dotierung und die pn-Übergangsstruktur des Halbleiters bedingt, wodurch die Diode nur in einer Richtung bei Überschreitung der Schwellenspannung leitend wird. Dies ist entscheidend für Anwendungen, bei denen die Polung der Spannungsquelle oder des Signals klar definiert ist und ein Rückstromschutz nicht erforderlich ist. Das DO-218AB-Gehäuse wurde speziell für Hochleistungsanwendungen entwickelt. Es bietet nicht nur eine robuste mechanische Struktur, sondern auch optimierte thermische Eigenschaften. Dies ist unerlässlich, um die entstehende Verlustleistung während der Ableitung von transienten Spitzen aufzunehmen und abzuleiten, ohne die Integrität der Diode selbst oder der umliegenden Komponenten zu gefährden.
Strategische Platzierung in Ihrer Schaltung
Die effektive Implementierung der TLD8S36AH TVS-Diode erfordert eine sorgfältige Platzierung in der Nähe der zu schützenden Komponenten oder an den Ein- und Ausgangspunkten von empfindlichen Schaltungsteilen. Idealerweise sollte die Diode parallel zur zu schützenden Last geschaltet werden, um die überschüssige Energie direkt abzuleiten. Bei der Auswahl des richtigen Bauteils ist es entscheidend, die maximale Dauerarbeitsspannung (VWM) der zu schützenden Schaltung zu berücksichtigen und sicherzustellen, dass die VWM der TVS-Diode niedriger ist als die maximale zulässige Spannung. Die hohe Spitzenimpulsleistung von 6600 W bei 10/1000 µs ist ein Schlüsselindikator dafür, dass diese Diode für das Management von energiereichen transienten Ereignissen, wie sie beispielsweise durch Schaltvorgänge in Netzteilen oder durch Blitzschlag in der Nähe von Telekommunikationsleitungen verursacht werden können, bestens geeignet ist.
FAQ – Häufig gestellte Fragen zu TLD8S36AH – TVS-Diode, unidirektional, 36 V, 6600 W, DO-218AB
Was ist der Hauptzweck einer TVS-Diode wie der TLD8S36AH?
Der Hauptzweck einer TVS-Diode ist der Schutz elektronischer Schaltungen vor transienten Spannungsspitzen und Überspannungen. Sie wirkt wie eine schnelle und präzise Sicherung, indem sie überschüssige Energie absorbiert und ableitet, sobald eine bestimmte Spannungsgrenze überschritten wird, und so die angeschlossenen Komponenten vor Beschädigung schützt.
Warum ist die unidirektionale Charakteristik der TLD8S36AH wichtig?
Die unidirektionale Charakteristik bedeutet, dass die Diode nur in einer Richtung Spannungsspitzen ableitet. Dies ist vorteilhaft in Anwendungen, bei denen die Polarität der Spannung oder des Signals bekannt und konstant ist, da sie eine effizientere und gezieltere Schaltungsgestaltung ermöglicht, ohne unnötige Komponenten für den Schutz in umgekehrter Richtung.
Welche Art von transienten Ereignissen kann die TLD8S36AH abwehren?
Die TLD8S36AH ist konzipiert, um eine breite Palette von transienten Ereignissen abzuwehren, darunter elektrostatische Entladungen (ESD), Schalttransienten in Stromversorgungen und induktive Lastwechsel. Ihre hohe Spitzenimpulsleistung von 6600 W ermöglicht die Bewältigung von energiereichen transienten Ereignissen.
Was bedeutet die Spezifikation „6600 W“ für diese TVS-Diode?
„6600 W“ bezieht sich auf die Spitzenimpulsleistung (Peak Pulse Power), die die Diode bei einer bestimmten Impulsform (typischerweise 10/1000 µs) für eine kurze Zeit absorbieren und ableiten kann, ohne zerstört zu werden. Dies ist ein wichtiger Indikator für die Fähigkeit der Diode, energiereiche Spitzen zu bewältigen.
Für welche Arten von Geräten ist die TLD8S36AH besonders geeignet?
Die TLD8S36AH eignet sich hervorragend für den Schutz empfindlicher elektronischer Geräte, wie z. B. industrielle Steuerungen, Kommunikationssysteme, Datenverarbeitungsausrüstung, medizinische Geräte und andere Anwendungen, bei denen ein zuverlässiger und leistungsstarker Schutz vor transienten Überspannungen unerlässlich ist.
Was sind die Vorteile des DO-218AB-Gehäuses?
Das DO-218AB-Gehäuse ist ein robustes Gehäuse, das für Hochleistungsanwendungen optimiert ist. Es bietet eine gute thermische Ableitung, was für die Bewältigung der bei der Energieableitung entstehenden Wärme wichtig ist, sowie eine hohe mechanische Stabilität und Zuverlässigkeit für den Einsatz in anspruchsvollen Umgebungen.
Ist die TLD8S36AH auch für Schutz gegen Dauerüberspannungen geeignet?
Nein, TVS-Dioden wie die TLD8S36AH sind primär für den Schutz vor kurzzeitigen transienten Überspannungen konzipiert. Für den Schutz vor länger andauernden Überspannungen werden andere Bauelemente wie Sicherungen oder Überspannungsableiter (SPDs) eingesetzt, die für die jeweilige Anforderung spezifiziert sind.
