TVS-Diode TLD8S26AH: Ultimativer Schutz vor transienten Spannungsspitzen für kritische Systeme
Schützen Sie Ihre empfindliche Elektronik zuverlässig vor den zerstörerischen Auswirkungen von Überspannungen mit der unidirektionalen TVS-Diode TLD8S26AH. Diese hochleistungsfähige Komponente ist die ideale Lösung für Ingenieure und Systemintegratoren, die maximale Ausfallsicherheit und Langlebigkeit ihrer Geräte gewährleisten müssen, insbesondere in Umgebungen, die anfällig für transiente Spannungsereignisse sind.
Maximale Spitzenleistung für kompromisslosen Schutz
Die TLD8S26AH definiert den Standard für den Schutz vor transienten Spannungen. Mit einer beeindruckenden Spitzenimpulsleistung von 6600 W und einer Durchbruchspannung von 26 V bietet diese Diode einen robusten Schutzschild gegen schnelle und energiereiche Überspannungen, die durch Schaltvorgänge, Blitzschläge oder elektrostatische Entladungen (ESD) verursacht werden können.
Im Vergleich zu Standard-Schutzkomponenten wie Varistoren oder herkömmlichen Dioden zeichnet sich die TLD8S26AH durch ihre extrem schnelle Ansprechzeit und ihre Fähigkeit aus, hohe Energiemengen zu absorbieren, ohne dabei signifikant zu degradieren. Dies resultiert in einer deutlich verbesserten Zuverlässigkeit und verlängerten Lebensdauer der geschützten Schaltung. Die unidirektionale Charakteristik ermöglicht eine präzise Platzierung im Stromkreis, wo sie gezielt in Flussrichtung Schutz bietet und so unerwünschte Rückströme verhindert.
Anwendungsbereiche: Wo Zuverlässigkeit entscheidend ist
Die TLD8S26AH ist prädestiniert für den Einsatz in einer Vielzahl von anspruchsvollen Applikationen:
- Industrielle Automatisierung und Steuerungstechnik: Schutz von Sensoren, Aktoren und Steuergeräten vor Netztransienten und induktiven Lastspitzen.
- Telekommunikationsinfrastruktur: Absicherung von Basisstationen, Routern und Netzknoten gegen Blitzinduzierte Überspannungen.
- Automotive Elektronik: Schutz von Bordnetzkomponenten, Steuergeräten und Infotainmentsystemen vor transienten Ereignissen im Fahrzeug.
- Energieversorgung und erneuerbare Energien: Sicherung von Umrichtern, Wechselrichtern und Ladestationen gegen Netzschwankungen und externe Überspannungen.
- Medizintechnik: Gewährleistung der Betriebssicherheit von medizinischen Geräten, die eine hohe Zuverlässigkeit erfordern.
- Luft- und Raumfahrt: Schutz kritischer Systeme in Umgebungen mit extremen Anforderungen an die elektromagnetische Verträglichkeit (EMV).
Technische Überlegenheit und Konstruktionsmerkmale
Die überlegene Leistung der TLD8S26AH resultiert aus fortschrittlichen Halbleitertechnologien und einer optimierten Gehäusekonstruktion. Die Diode basiert auf einer robusten Silizium-Technologie, die eine präzise Kontrolle über die Durchbruchspannung und eine hohe Energieverarbeitungskapazität ermöglicht. Die spezielle Dotierungsprofile und die Geometrie der p-n-Übergänge sind darauf ausgelegt, transiente Energie schnell und effizient in Wärme umzuwandeln, ohne die Integrität der Diode selbst zu gefährden.

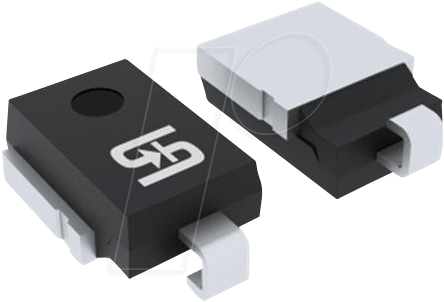

Das DO-218AB-Gehäuse bietet exzellente thermische Eigenschaften und eine hohe mechanische Stabilität. Seine Konstruktion gewährleistet eine effektive Wärmeabfuhr, was für die Aufrechterhaltung der Spitzenleistung bei wiederholten oder langanhaltenden transienten Ereignissen unerlässlich ist. Die großen Anschlussflächen und die robuste Bauweise des Gehäuses ermöglichen zudem eine sichere und zuverlässige Montage in anspruchsvollen industriellen Umgebungen.
Vorteile der TLD8S26AH im Überblick
- Extrem hohe Spitzenimpulsleistung: 6600 W zur Absorption energiereicher transiente Spannungen.
- Präzise Durchbruchspannung: 26 V für gezielten Schutz kritischer Schaltungen.
- Unidirektionale Charakteristik: Gezielter Schutz in Flussrichtung, verhindert Rückströme.
- Schnelle Ansprechzeit: Millisekundenschneller Schutz vor plötzlichen Überspannungen.
- Hohe Zuverlässigkeit und Lebensdauer: Minimale Degradation auch bei häufigen Spannungsspitzen.
- Robustes DO-218AB-Gehäuse: Optimale thermische Ableitung und mechanische Festigkeit.
- Breiter Temperaturbereich: Zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen.
- Kosteneffiziente Schutzlösung: Verhindert teure Ausfälle und Reparaturen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | TVS-Diode, unidirektional |
| Modellnummer | TLD8S26AH |
| Spitzenimpulsleistung (PPP) | 6600 W (10/1000 µs) |
| Nennspannung (VRWM) | 26 V |
| Durchbruchspannung (VBR) | Ca. 29.4 V @ 1 mA |
| Klemmspannung (VC) bei 100 A | Ca. 42.4 V |
| Maximale Sperrstrom (IR) bei 26 V | < 1 µA |
| Gehäuse | DO-218AB |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Ansprechzeit | Typischerweise < 1 Nanosekunde |
| Material des Gehäuses | Formgepresste Kunststoffkapselung, flammhemmend nach UL-Standard 94V-0 |
| Montageart | Oberflächenmontage (SMD) |
| Einsatzgebiet | Schutz vor transienten Überspannungen und ESD in industriellen, telekommunikativen und automobilen Anwendungen |
FAQ – Häufig gestellte Fragen zu TLD8S26AH – TVS-Diode, unidirektional, 26 V, 6600 W, DO-218AB
Was ist eine TVS-Diode und wofür wird sie verwendet?
Eine TVS-Diode (Transient Voltage Suppressor) ist eine Halbleiterkomponente, die entwickelt wurde, um elektronische Schaltungen vor transienten Überspannungen und elektrostatischen Entladungen (ESD) zu schützen. Sie fungiert wie ein Überspannungsableiter, indem sie bei Erreichen einer bestimmten Spannungsspitze schnell in den leitenden Zustand übergeht und die überschüssige Energie sicher ableitet, bevor sie die empfindlichen Bauteile der Schaltung beschädigen kann.
Was bedeutet „unidirektional“ bei dieser TVS-Diode?
Unidirektional bedeutet, dass die TVS-Diode nur in einer Richtung Schutz bietet, nämlich in Flussrichtung der Diode. Dies ist vorteilhaft, wenn eine spezifische Spannungsrichtung geschützt werden muss und Rückströme in der umgekehrten Richtung nicht relevant oder unerwünscht sind. Im Gegensatz dazu leiten bidirektionale Dioden Überspannungen in beide Richtungen ab.
Warum ist die Spitzenimpulsleistung von 6600 W so wichtig?
Die Spitzenimpulsleistung von 6600 W gibt an, welche maximale Energie die Diode für einen kurzen Zeitraum (hier 10/1000 µs) absorbieren kann, ohne beschädigt zu werden. Eine hohe Spitzenimpulsleistung ist entscheidend für den Schutz gegen energiereiche Ereignisse wie direkte oder indirekte Blitzeinschläge, die sehr hohe Energieimpulse mit sich bringen. Die TLD8S26AH ist somit für kritische Anwendungen mit hohem Überspannungsrisiko bestens geeignet.
Welchen Vorteil bietet das DO-218AB-Gehäuse gegenüber anderen Gehäusetypen?
Das DO-218AB-Gehäuse ist ein robustes und speziell für Hochleistungsanwendungen konzipiertes Gehäuse. Es bietet eine hervorragende Wärmeableitung, was für TVS-Dioden mit hoher Spitzenimpulsleistung unerlässlich ist, um Überhitzung zu vermeiden und die Leistung über längere Zeit aufrechtzuerhalten. Zudem zeichnet es sich durch eine hohe mechanische Stabilität und Zuverlässigkeit aus, was es für anspruchsvolle Umgebungen prädestiniert.
Ist die TLD8S26AH für den Schutz vor elektrostatischer Entladung (ESD) geeignet?
Ja, absolut. TVS-Dioden sind aufgrund ihrer extrem schnellen Ansprechzeit von typischerweise unter einer Nanosekunde hervorragend für den Schutz vor ESD geeignet. Die TLD8S26AH kann die kurzen, aber oft sehr energiereichen Spannungsspitzen einer elektrostatischen Entladung effektiv absorbieren und somit die Zerstörung empfindlicher integrierter Schaltungen verhindern.
Wie wählt man die richtige Durchbruchspannung für eine TVS-Diode aus?
Die Durchbruchspannung (VBR) der TVS-Diode sollte oberhalb der maximalen Betriebsspannung des zu schützenden Geräts liegen, jedoch unterhalb der Spannungsfestigkeit der empfindlichsten Komponente in der Schaltung. Für die TLD8S26AH mit 26 V Nennspannung und ca. 29.4 V Durchbruchspannung ist ein Einsatz in Systemen mit einer maximalen Dauerbetriebsspannung (VRWM) von bis zu 26 V sinnvoll. Die Klemmspannung (VC) bestimmt, auf welches Niveau die Spannung während eines transienten Ereignisses begrenzt wird.
Kann die TLD8S26AH auch für den Schutz von Gleichstrom- oder Wechselstromschaltungen verwendet werden?
Die TLD8S26AH ist eine unidirektionale Diode. Sie schützt primär in Flussrichtung und ist daher am besten für Gleichstromkreise oder spezifische Abschnitte von Wechselstromkreisen geeignet, bei denen die Schutzrichtung klar definiert ist. Für den umfassenden Schutz von Wechselstromleitungen, bei denen Spannungsspitzen in beiden Halbwellen auftreten können, werden oft bidirektionale TVS-Dioden oder eine Kombination von unidirektionalen Dioden eingesetzt.
