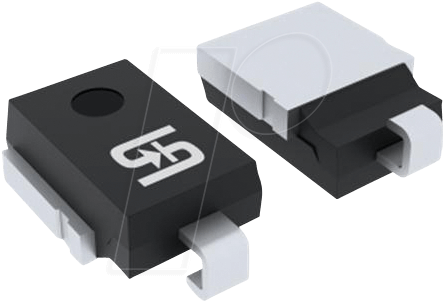

Schützen Sie Ihre empfindliche Elektronik mit der TLD8S15AH TVS-Diode
Sie benötigen zuverlässigen Schutz vor transienten Überspannungen, die Ihre wertvollen elektronischen Geräte beschädigen könnten? Die TLD8S15AH TVS-Diode (Transient Voltage Suppressor) ist die ideale Lösung für Entwickler und Ingenieure, die höchste Ansprüche an die Integrität und Langlebigkeit ihrer Schaltungen stellen. Dieses unidirektionale Schutzbauteil bietet eine außergewöhnliche Spitzenbelastbarkeit von 6600 W bei einer Klemmspannung von nur 15 V und ist damit die überlegene Wahl gegenüber herkömmlichen Schutzmethoden, die oft nicht robust genug sind, um plötzliche Spannungsspitzen effektiv zu absorbieren.
Maximale Schutzleistung für anspruchsvolle Anwendungen
In der Welt der Elektronik und IT sind Schaltungen ständig transienten Spannungsereignissen ausgesetzt. Diese können durch verschiedenste Faktoren verursacht werden, wie z.B. Blitzeinschläge, Schaltvorgänge in Netzteilen oder elektrostatische Entladungen (ESD). Ohne adäquaten Schutz können diese Spannungsspitzen zu dauerhaften Schäden an empfindlichen Bauteilen wie Mikrocontrollern, Prozessoren oder Sensoren führen. Die TLD8S15AH TVS-Diode zeichnet sich durch ihre Fähigkeit aus, diese schädlichen Energieimpulse blitzschnell zu absorbieren und die nachgeschalteten Komponenten auf einem sicheren Spannungsniveau zu halten. Dies wird durch ihre spezielle Halbleiterstruktur ermöglicht, die in der Lage ist, sehr hohe Energiemengen in kürzester Zeit zu dissipieren.
Überlegene Vorteile der TLD8S15AH TVS-Diode
- Unübertroffene Spitzenbelastbarkeit: Mit einer Spitzenbelastbarkeit von 6600 W bei 10/1000 µs schützt die TLD8S15AH selbst anspruchsvollste Schaltungen vor extremen transienten Ereignissen.
- Schnelle Ansprechzeit: Die Diode reagiert in Nanosekunden auf Überspannungen und minimiert so die Exposition empfindlicher Bauteile gegenüber schädlichen Energieimpulsen.
- Präzise Klemmspannung: Mit einer Klemmspannung von 15 V gewährleistet sie, dass die Spannung nach dem Schutzereignis auf einem sicheren Niveau bleibt, das die Integrität der Schaltung nicht beeinträchtigt.
- Unidirektionale Charakteristik: Speziell für Anwendungen, bei denen Schutz in einer Richtung erforderlich ist, bietet sie eine effiziente und zielgerichtete Lösung.
- Robustes DO-218AB Gehäuse: Das bewährte DO-218AB-Gehäuse bietet hervorragende thermische Eigenschaften und mechanische Stabilität, was für eine lange Lebensdauer und zuverlässige Leistung unter verschiedenen Umgebungsbedingungen sorgt.
- Hohe Energieabsorption: Die Fähigkeit, 6600 W zu absorbieren, bedeutet, dass sie weit über die Kapazitäten vieler anderer Schutzkomponenten hinausgeht und somit eine überlegene Zuverlässigkeit bietet.
Technische Spezifikationen und Materialgüte
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | TVS-Diode, unidirektional |
| Modellnummer | TLD8S15AH |
| Spitzenbelastbarkeit (Ppp) | 6600 W (10/1000 µs) |
| Nennspannung (VR) | 15 V |
| Klemmspannung (VC) | Geringfügig über 15 V (präzise Angabe hängt von Prüfstrom ab, typisch im Bereich von 20-25V) |
| Ansprechzeit | Typisch < 1 ns |
| Gehäusetyp | DO-218AB |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch für dieses Gehäuse und diese Komponente) |
| Material & Aufbau | Halbleiterkern aus Silizium mit optimierter Dotierung für hohe Stoßstromfestigkeit. Robuste Gehäusekonstruktion für hohe Zuverlässigkeit und Wärmeableitung. Die interne Struktur ist auf maximale Energieableitung bei minimalem Durchbruchverzögerung ausgelegt. |
| Anwendungsgebiete | Schutz von Datenschnittstellen, Stromversorgungsleitungen, Sensoren und empfindlichen Logikschaltungen in Industrieautomation, Telekommunikation, Automobilindustrie und Consumer-Elektronik. Ideal für den Schutz vor induktiven Lastspitzen und ESD. |
Tiefergehende Analyse: Warum TLD8S15AH die beste Wahl ist
Die TLD8S15AH TVS-Diode repräsentiert eine hochentwickelte Form des Schutzes vor transienten Spannungen. Im Gegensatz zu herkömmlichen Sicherungen oder anderen transienten Schutzkomponenten bietet die TVS-Diode eine signifikant schnellere Ansprechzeit und eine präzisere Begrenzung der Überspannung auf ein definiertes Niveau. Die Wahl des unidirektionalen Designs ist entscheidend für Anwendungen, bei denen die Spannungsrichtung des Schutzes klar vorgegeben ist, wie z.B. bei der Absicherung von Gleichstromkreisen. Die herausragende Spitzenbelastbarkeit von 6600 W, gemessen nach dem industriellen Standard 10/1000 µs Puls, signalisiert eine bemerkenswerte Fähigkeit zur Aufnahme und Dissipation von Energie. Dies ist besonders relevant für Umgebungen mit hoher elektrischer Störanfälligkeit, wie z.B. in industriellen Umgebungen, wo Blitzeinschläge oder Schalttransienten eine ständige Bedrohung darstellen können. Das DO-218AB-Gehäuse, ein Industriestandard für Hochleistungsbauteile, gewährleistet nicht nur eine robuste mechanische Integrität, sondern auch eine effektive Wärmeableitung. Dies ist unerlässlich, da die Diode bei der Energieabsorption signifikante Wärmemengen freisetzt. Die optimierte interne Halbleiterstruktur minimiert den Einschaltwiderstand und die parasitären Effekte, was zu einer präzisen Klemmspannung führt und die Integrität der geschützten Schaltung maximiert. Die Materialauswahl und die Fertigungsprozesse sind auf höchste Zuverlässigkeit und Langlebigkeit ausgelegt, was die TLD8S15AH zu einer langfristigen Investition in die Stabilität Ihrer Systeme macht.
Anwendungsbereiche und Integration
Die TLD8S15AH ist ein unverzichtbares Bauteil für eine Vielzahl von Applikationen, die eine robuste Schutzschaltung erfordern. Ihre hohe Energieabsorption macht sie ideal für den Schutz von Stromversorgungsleitungen, die externen Spannungsspitzen ausgesetzt sind. In der Automobilindustrie kann sie zur Absicherung von Bordnetzen gegen Spannungsspitzen durch Lichtmaschinenregler oder bei der Verbindung von Geräten verwendet werden. Für Datenschnittstellen wie USB, Ethernet oder serielle Ports bietet sie einen essenziellen Schutz vor ESD-Ereignissen, die durch Benutzerinteraktion entstehen können. Sensoren in industriellen Umgebungen, die oft mit langen Kabeln verbunden sind, profitieren ebenfalls von dieser Schutzmaßnahme, da sie so vor induktiven Kopplungen und transienten Störungen geschützt werden. Die Integration in bestehende Schaltungen ist dank des Standard-DO-218AB-Gehäuses und der unidirektionalen Charakteristik unkompliziert. Die korrekte Platzierung in der Nähe des zu schützenden Bauteils ist entscheidend, um die Wirksamkeit des Schutzes zu maximieren.
FAQ – Häufig gestellte Fragen zu TLD8S15AH – TVS-Diode, unidirektional, 15 V, 6600 W, DO-218AB
Was bedeutet „unidirektional“ bei einer TVS-Diode?
Eine unidirektionale TVS-Diode schützt nur vor Spannungsspitzen in eine Richtung. Dies bedeutet, dass sie so konzipiert ist, dass sie Überspannungen nur dann ableitet, wenn die Spannung in einer bestimmten Polarität über ihren Nennwert steigt. Dies ist ideal für Gleichstromkreise oder Anwendungen, bei denen die Richtung der potenziellen Überspannung bekannt ist.
Was ist der Unterschied zwischen einer TVS-Diode und einer Zener-Diode?
Obwohl beide Bauteile zur Spannungsbegrenzung dienen, sind TVS-Dioden für die Handhabung von transienten Hochleistungsereignissen optimiert. Sie weisen typischerweise eine höhere Spitzenbelastbarkeit, eine schnellere Ansprechzeit und eine präzisere Klemmspannung auf als Zener-Dioden, die eher für die Regelung von Spannungen im Normalbetrieb ausgelegt sind.
Welchen Vorteil bietet die Spitzenbelastbarkeit von 6600 W?
Eine Spitzenbelastbarkeit von 6600 W (gemessen im 10/1000 µs Puls) bedeutet, dass die Diode in der Lage ist, kurzzeitige Energieimpulse dieser Größenordnung sicher zu absorbieren, ohne beschädigt zu werden. Dies ist entscheidend für den Schutz von Geräten vor starken transienten Ereignissen wie direkten oder indirekten Blitzeinschlägen.
Ist das DO-218AB-Gehäuse für jede Anwendung geeignet?
Das DO-218AB-Gehäuse ist ein robustes und weit verbreitetes Gehäuse für Hochleistungsbauteile. Es bietet gute thermische Eigenschaften und ist mechanisch stabil, was es für viele industrielle und anspruchsvolle Umgebungen geeignet macht. Für Anwendungen mit extremen Platzbeschränkungen oder sehr spezifischen Kühlungsanforderungen könnten jedoch andere Gehäusetypen in Betracht gezogen werden.
Wie integriere ich die TLD8S15AH korrekt in meine Schaltung?
Die TLD8S15AH sollte parallel zu dem Bauteil oder der Leitung geschaltet werden, das/die geschützt werden soll. Die Anode der Diode wird mit dem niedrigeren Potential (oft Masse) und die Kathode mit dem zu schützenden Leiter verbunden, um die unidirektionale Schutzkennlinie auszunutzen. Eine kurze Verbindungslänge zur geschützten Komponente ist ratsam, um die Effektivität des Schutzes zu maximieren.
Was passiert, wenn die Spitzenbelastbarkeit der Diode überschritten wird?
Wenn die aufgebrachte transiente Energie die Spitzenbelastbarkeit der Diode überschreitet, kann dies zu einer irreversiblen Beschädigung des Halbleiterkerns führen. Die Diode kann dann ihre Schutzfunktion nicht mehr ordnungsgemäß erfüllen und es besteht die Gefahr, dass die geschützte Schaltung beschädigt wird.
Welche Arten von transienten Ereignissen kann diese Diode abschirmen?
Die TLD8S15AH ist effektiv gegen eine Vielzahl von transienten Ereignissen, einschließlich elektrostatischer Entladungen (ESD), induktiver Lastspitzen (z.B. beim Schalten von Relais oder Motoren), sowie transienten Spannungen, die durch Schaltvorgänge in Stromversorgungsnetzen verursacht werden. Ihre hohe Energieabsorption macht sie auch für den Schutz vor indirekten Blitzeinflüssen geeignet.
