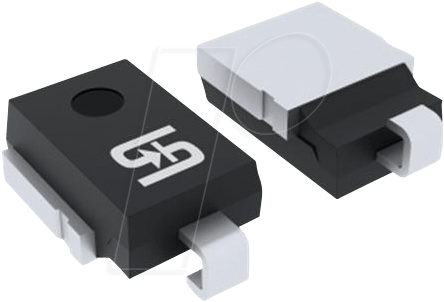

Höchster Schutz für Ihre Elektronik: TLD6S36AH – Die unidirektionale TVS-Diode für 36V und 4600W Spitzenleistung
Elektronische Geräte sind anfällig für schädliche Überspannungen, die durch Schaltvorgänge, Blitzeinschläge oder statische Entladungen verursacht werden können. Die unidirektionale TVS-Diode TLD6S36AH mit einer Nennspannung von 36 V und einer beeindruckenden Spitzenbelastbarkeit von 4600 W schützt Ihre empfindlichen Schaltungen zuverlässig vor diesen Gefahren. Dieses Bauteil ist die ideale Lösung für Ingenieure und Entwickler, die höchste Zuverlässigkeit und Datensicherheit in anspruchsvollen Anwendungen gewährleisten müssen.
Unübertroffene Schutzleistung und Zuverlässigkeit
Die TLD6S36AH TVS-Diode setzt neue Maßstäbe im Überspannungsschutz. Im Gegensatz zu herkömmlichen Schutzkomponenten bietet sie eine außergewöhnlich schnelle Ansprechzeit und eine präzise Klemmspannung, die den Schutz von empfindlichen Halbleiterbauteilen sicherstellt, ohne die normale Betriebsweise zu beeinträchtigen. Ihre unidirektionale Charakteristik ermöglicht eine gezielte Ableitung von transienten Überspannungen in einer Richtung, was sie ideal für den Einsatz in Systemen macht, bei denen eine spezifische Polarität des Schutzes erforderlich ist.
Vorteile der TLD6S36AH TVS-Diode
- Extrem schnelle Ansprechzeit: Schützt vor kurzzeitigen, energiereichen Überspannungsspitzen, bevor diese Schäden verursachen können.
- Hohe Spitzenbelastbarkeit: Bewältigt kurzfristige Energieimpulse von bis zu 4600 W und bietet somit robusten Schutz auch unter extremen Bedingungen.
- Präzise Klemmspannung: Hält die Spannung auf einem sicheren Niveau und verhindert so das Überschreiten der maximalen Toleranzen Ihrer Komponenten.
- Unidirektionale Charakteristik: Ermöglicht einen gerichteten Schutz, was die Integration in spezifische Schaltungsdesigns vereinfacht.
- Kompakte Bauform (DO-218AB): Passt problemlos in bestehende Designs und ermöglicht eine hohe Integrationsdichte.
- Lange Lebensdauer und Robustheit: Entwickelt für den Dauereinsatz in industriellen Umgebungen, wo Zuverlässigkeit oberste Priorität hat.
- Breiter Betriebstemperaturbereich: Gewährleistet Funktionalität über einen weiten Temperaturbereich, was für den Einsatz in diversen Umgebungen unerlässlich ist.
Technische Spezifikationen und Anwendungsgebiete
Die TLD6S36AH ist ein hochmodernes Bauelement, das entwickelt wurde, um den strengsten Anforderungen gerecht zu werden. Ihre technischen Merkmale machen sie zu einer herausragenden Wahl für eine Vielzahl von Anwendungen, bei denen die Integrität von Elektronik und Daten von größter Bedeutung ist. Die Diode arbeitet mit einer Nennspannung von 36 Volt und ist darauf ausgelegt, Spitzenströme und Spannungsspitzen effektiv zu absorbieren und abzuleiten.
Ihre Fähigkeit, 4600 Watt an transienter Spitzenleistung zu bewältigen, unterstreicht ihre Robustheit und ihre Eignung für Anwendungen, die einem erhöhten Risiko von Überspannungen ausgesetzt sind. Das DO-218AB-Gehäuse bietet eine effiziente Wärmeableitung und eine einfache Montage, was sowohl für die Prototypenentwicklung als auch für die Massenproduktion von Vorteil ist.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Bauteiltyp | TVS-Diode, unidirektional |
| Hersteller-Teilenummer | TLD6S36AH |
| Nennspannung (Vbr) | 36 V |
| Spitzenbelastbarkeit (PPK) | 4600 W (Peak Pulse Power) |
| Gehäuse | DO-218AB |
| Ansprechzeit | Extrem schnell (typischerweise im Pikosekundenbereich) |
| Klemmspannung (Vc) | Präzise definiert, schützt die nachgeschaltete Elektronik |
| Betriebstemperaturbereich | Geeignet für industrielle und anspruchsvolle Umgebungen |
| Anwendungsgebiete | Industrielle Steuerungen, Telekommunikationssysteme, Automotive-Elektronik, Medizintechnik, Stromversorgungen, Datenschnittstellen |
Tiefergehende Betrachtung der Schutzmechanismen
Die Funktionsweise einer TVS-Diode, wie der TLD6S36AH, basiert auf dem Prinzip der Avalanche-Durchbruchzone. Bei normaler Betriebsspannung verhält sich die Diode wie eine offene Schaltung mit minimalem Leckstrom. Sobald jedoch die Spannung den vordefinierten Durchbruchschwellenwert überschreitet, wechselt die Diode sehr schnell in einen niederohmigen Zustand. In diesem Zustand leitet sie die überschüssige Energie ab und hält die Spannung an ihren Klemmen auf einem sicheren Niveau – der sogenannten Klemmspannung. Diese Klemmspannung ist entscheidend, da sie sicherstellt, dass die Spannungsspitzen die kritischen Nennspannungen der geschützten Bauteile nicht überschreiten.
Die unidirektionale Natur der TLD6S36AH bedeutet, dass sie Energie nur in einer Richtung ableitet. Dies ist besonders nützlich in Anwendungen, bei denen die Signalpolarität klar definiert ist und ein Schutz nur vor Spannungsspitzen in eine bestimmte Richtung erforderlich ist. Dies ermöglicht ein effizienteres Schaltungsdesign und vermeidet unnötige Schutzschaltungen.
Die Wahl des DO-218AB-Gehäuses ist kein Zufall. Dieses Gehäuse ist für seine hohe Strombelastbarkeit und hervorragende Wärmeableitung bekannt. In Anwendungen mit hohen Impulsströmen ist die effektive Abfuhr der entstehenden Wärme essenziell, um eine Überhitzung und damit ein Versagen der Diode zu verhindern. Die robuste Konstruktion des Gehäuses unterstützt zudem die mechanische Integrität des Bauteils in rauen Umgebungsbedingungen.
Umfassende Anwendungsbereiche für maximale Sicherheit
Die TLD6S36AH TVS-Diode ist ein vielseitiges Schutzbauteil, dessen Anwendungsbereiche weit über einfache elektronische Schaltungen hinausgehen. In der Industriellen Automatisierung schützt sie empfindliche Steuerungen und Sensoren vor induktiven Spannungsspitzen, die beim Schalten von Motoren oder Relais entstehen. In Telekommunikationssystemen ist sie unerlässlich, um die Integrität von Datenleitungen und Signalübertragung vor externen Einflüssen wie Blitzentladungen auf Freileitungen zu gewährleisten.
Die Automobilindustrie profitiert von der Robustheit der TLD6S36AH, die Bordnetze und Steuergeräte vor transienten Überspannungen schützt, die durch interne Schaltvorgänge oder externe Einflüsse wie Lichtmaschinenregler verursacht werden können. Auch in der Medizintechnik, wo Zuverlässigkeit und Patientensicherheit an erster Stelle stehen, spielt die TLD6S36AH eine wichtige Rolle beim Schutz von Diagnosegeräten und Lebenserhaltungssystemen.
Stromversorgungen, insbesondere solche, die an das öffentliche Stromnetz angeschlossen sind, sind anfällig für Netztransienten. Die TLD6S36AH kann in diesen Systemen als primärer oder sekundärer Überspannungsschutz eingesetzt werden. Ebenso sind Datenschnittstellen wie USB oder Ethernet durch Überspannungen gefährdet, und der Einsatz dieser Diode kann Datenverlust oder physische Schäden an Netzwerkkomponenten verhindern.
FAQ – Häufig gestellte Fragen zu TLD6S36AH – TVS-Diode, unidirektional, 36 V, 4600 W, DO-218AB
Was ist der Hauptzweck einer unidirektionalen TVS-Diode wie der TLD6S36AH?
Der Hauptzweck einer unidirektionalen TVS-Diode ist der Schutz elektronischer Schaltungen vor transienten Überspannungen, indem sie überschüssige Energie schnell ableitet und die Spannung auf einem sicheren Niveau hält. Die unidirektionale Eigenschaft bedeutet, dass sie Schutz in einer bestimmten Richtung bietet.
Für welche Arten von Überspannungen ist die TLD6S36AH besonders gut geeignet?
Die TLD6S36AH ist ideal für den Schutz vor energieintensiven transienten Überspannungen, wie sie durch Schaltvorgänge, induktive Lasten, elektrostatischer Entladung (ESD) und indirekte Blitzeinschläge verursacht werden können.
Was bedeutet die Angabe von 4600 W Spitzenbelastbarkeit?
Die 4600 W Spitzenbelastbarkeit (Peak Pulse Power) gibt an, dass die Diode kurzzeitig eine Leistung von bis zu 4600 Watt absorbieren und sicher ableiten kann, ohne beschädigt zu werden. Dies ist ein Maß für ihre Fähigkeit, mit energiereichen transienten Ereignissen umzugehen.
Ist die TLD6S36AH für alle Arten von elektronischen Schaltungen geeignet?
Die TLD6S36AH ist aufgrund ihrer spezifischen Nennspannung von 36 V und ihrer hohen Spitzenbelastbarkeit besonders für Anwendungen geeignet, die einen robusten Schutz für Komponenten erfordern, die bis zu dieser Spannung betrieben werden. Sie ist ideal für industrielle, Telekommunikations- und Automobilanwendungen.
Wie unterscheidet sich eine unidirektionale TVS-Diode von einer bidirektionalen?
Eine unidirektionale TVS-Diode schützt nur vor Spannungsspitzen in einer Polarität, während eine bidirektionale Diode Schutz in beiden Polaritäten bietet. Die Wahl hängt von der spezifischen Anforderung der zu schützenden Schaltung ab.
Welche Vorteile bietet das DO-218AB-Gehäuse?
Das DO-218AB-Gehäuse bietet eine gute thermische Leistung und eine hohe Stromtragfähigkeit, was für die effektive Ableitung der durch Überspannungsereignisse entstehenden Wärme unerlässlich ist und eine zuverlässige Montage ermöglicht.
Wie wird die TLD6S36AH in ein Schaltungsdesign integriert?
Die TLD6S36AH wird parallel zur zu schützenden Schaltung oder Komponente in Durchgangslöchern oder auf Oberflächenmontage-Leiterplatten (SMDs) integriert. Die unidirektionale Natur erfordert eine korrekte Polung gemäß dem Schaltungsdesign.
