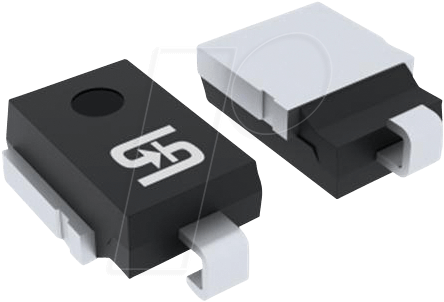

TLD6S30AH – Unidirektionale TVS-Diode: Maximale Überspannungsschutzleistung für Ihre anspruchsvollen Anwendungen
Schützen Sie Ihre empfindlichen elektronischen Geräte zuverlässig vor schädlichen Spannungsspitzen mit der TLD6S30AH, einer unidirektionalen TVS-Diode, die für herausragende Leistung und Robustheit konzipiert wurde. Ideal für Ingenieure, Entwickler und Systemintegratoren, die eine kompromisslose Lösung zur Sicherung von Schaltkreisen gegen transiente Überspannungen suchen.
Unerreichte Schutzfunktion gegen transiente Überspannungen
Die TLD6S30AH repräsentiert die Spitze der transienten Spannungsunterdrückungstechnologie. Sie bietet einen extrem schnellen Reaktionszeitraum, um empfindliche Komponenten vor plötzlichen Spannungsspitzen zu bewahren, die durch externe Ereignisse wie Blitzeinschläge, elektrostatische Entladungen (ESD) oder Schaltvorgänge in Stromnetzen verursacht werden können. Im Gegensatz zu herkömmlichen Schutzkomponenten, die oft langsame Reaktionszeiten oder begrenzte Leistungsfähigkeiten aufweisen, gewährleistet die TLD6S30AH einen präzisen und effektiven Schutz.
Leistungsmerkmale, die den Unterschied machen
Die unidirektionale TLD6S30AH zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für professionelle Anwendungen machen:
- Hohe Spitzenimpulsleistung: Mit einer beeindruckenden Spitzenimpulsleistung von 4600 W (8/20µs) absorbiert diese Diode selbst die energiereichsten transienten Ereignisse ohne Beschädigung oder Leistungsdegradation.
- Präzise Durchbruchspannung: Eine definierte Durchbruchspannung von 30 V ermöglicht eine genaue Kontrolle über die maximale Spannung, die auf geschützten Schaltungen landet. Dies ist entscheidend für die Integrität empfindlicher Halbleiter.
- Schnelle Ansprechzeit: Die extrem kurze Reaktionszeit der TLD6S30AH minimiert die Dauer, über die die Schaltung potenziell schädlichen Spannungsspitzen ausgesetzt ist. Dies ist besonders kritisch bei hochfrequenten Schaltungen.
- Robuste Bauweise: Das DO-218AB-Gehäuse bietet eine hervorragende thermische Performance und mechanische Stabilität, was eine zuverlässige Funktion auch unter extremen Betriebsbedingungen gewährleistet.
- Unidirektionaler Schutz: Speziell für Anwendungen entwickelt, bei denen die Überspannung von nur einer Seite des Stromflusses erwartet wird, optimiert dies den Schutz und minimiert unnötige Komponenten.
- Geringer Leckstrom: Ein niedriger Leckstrom im Normalbetrieb trägt zur Energieeffizienz der geschützten Schaltung bei und minimiert unerwünschte Verluste.
Technische Spezifikationen im Detail
Die TLD6S30AH wurde entwickelt, um den anspruchsvollsten Anforderungen gerecht zu werden. Ihre Konstruktion und Materialwahl sind auf maximale Zuverlässigkeit und Leistungsfähigkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Typ | TVS-Diode, unidirektional |
| Spitzenimpulsleistung (8/20µs) | 4600 W |
| Nennspannung (Stand-off Voltage) | 30 V |
| Gehäuse | DO-218AB |
| Durchbruchspannung (Breakdown Voltage) | Typisch 33.3 V |
| Maximale Klemmspannung (Clamping Voltage) bei 4600W | Typisch 48.5 V |
| Ansprechzeit | Weniger als 1 Nanosekunde |
| Betriebstemperaturbereich | -55 °C bis +150 °C |
| Konstruktion | Robustes Silizium-PN-Übergangsdesign für maximale Energieabsorption |
| Anwendungsbereiche | Industrielle Steuerungen, Telekommunikation, Automobil-Elektronik, Niederspannungsnetzteile |
Optimale Einsatzgebiete für die TLD6S30AH
Die TLD6S30AH ist die ideale Wahl für eine Vielzahl von anspruchsvollen Elektronikanwendungen, bei denen zuverlässiger Überspannungsschutz unerlässlich ist:
- Industrielle Automatisierung und Steuerungssysteme: Schutz von SPS-Modulen, Sensoren, Aktuatoren und Kommunikationsschnittstellen vor induktiven Lastwechseln und Netztransienten.
- Telekommunikationsinfrastruktur: Sicherung von Netzwerkausrüstung, Basisstationen und Datenleitungen gegen externe Überspannungen und ESD.
- Automobil-Elektronik: Schutz von Steuergeräten (ECUs), Infotainmentsystemen und anderen kritischen Komponenten im Fahrzeuginnenraum und unter der Motorhaube vor Spannungsspitzen, die durch den Generator oder Schaltvorgänge entstehen.
- Niederspannungsnetzteile und Stromversorgungen: Absicherung von Gleichspannungsausgängen gegen Eingangsüberspannungen oder interne Schaltprobleme.
- Unterhaltungselektronik: Schutz von Hochleistungselektronik wie AV-Receivern, Verstärkern und professionellen Audiogeräten.
- Test- und Messtechnik: Gewährleistung der Langlebigkeit und Genauigkeit von empfindlichen Messgeräten, die in rauen Umgebungen eingesetzt werden.
Der Mehrwert der unidirektionalen Technologie
Die Entscheidung für eine unidirektionale TVS-Diode wie die TLD6S30AH bietet spezifische Vorteile gegenüber bidirektionalen Varianten, insbesondere wenn die Richtung der erwarteten Überspannung klar definiert ist. Diese Spezialisierung ermöglicht eine effizientere Ableitung der Energie und kann zu einer kompakteren Bauweise oder einer verbesserten Leistungsdichte führen. Für Schaltungen, die primär vor Spannungsspitzen in einer Richtung geschützt werden müssen, bietet die unidirektionale Konfiguration eine optimierte und kosteneffiziente Lösung.
Haltbarkeit und Langzeitstabilität
Die TLD6S30AH wird aus hochwertigen Halbleitermaterialien gefertigt und in einem robusten Gehäuse untergebracht, das für Langlebigkeit und Zuverlässigkeit unter widrigen Bedingungen konzipiert ist. Der breite Betriebstemperaturbereich von -55 °C bis +150 °C stellt sicher, dass die Diode auch bei extremen Umgebungstemperaturen ihre volle Schutzfunktion aufrechterhält. Dies macht sie zu einer idealen Komponente für kritische Anwendungen, bei denen Ausfälle nicht tolerierbar sind.
FAQ – Häufig gestellte Fragen zu TLD6S30AH – TVS-Diode, unidirektional, 30 V, 4600 W, DO-218AB
Was ist eine unidirektionale TVS-Diode und wie unterscheidet sie sich von einer bidirektionalen?
Eine unidirektionale TVS-Diode schützt nur in eine Richtung vor Überspannungen, während eine bidirektionale TVS-Diode Schutz in beide Richtungen bietet. Die TLD6S30AH ist unidirektional und daher optimal für Anwendungen, bei denen die Überspannungsquelle klar einer Polarität zugeordnet ist, was zu einer effizienteren Schutzkennlinie führen kann.
Welche Art von Überspannungen kann die TLD6S30AH abfangen?
Die TLD6S30AH ist darauf ausgelegt, transiente Überspannungen wie elektrostatische Entladungen (ESD), induktive Schaltspitzen, Blitzinduzierte Überspannungen und andere kurzzeitige Spannungsspitzen abzufangen und abzuleiten.
Ist die TLD6S30AH für den Einsatz in Kfz-Anwendungen geeignet?
Ja, die TLD6S30AH eignet sich aufgrund ihrer hohen Spitzenimpulsleistung, ihres breiten Temperaturbereichs und der robusten Bauweise hervorragend für den Schutz von Elektronik in anspruchsvollen Kfz-Umgebungen.
Was bedeutet die Spitzenimpulsleistung von 4600 W?
Die Spitzenimpulsleistung von 4600 W (gemessen bei einer Impulsform von 8/20 Mikrosekunden) gibt an, welche maximale Energiemenge die Diode absorbieren kann, ohne beschädigt zu werden. Dies ist ein entscheidender Parameter für den Überspannungsschutz.
Was ist die Funktion der Nennspannung (Stand-off Voltage) von 30 V?
Die Nennspannung von 30 V gibt die maximale Spannung an, die die Diode im normalen Betrieb (ohne Überspannung) sperrt, ohne zu leiten. Sie definiert die Betriebsgrenze, bis zu der die Schaltung sicher ist.
Wie schnell reagiert die TLD6S30AH auf Überspannungen?
Die TLD6S30AH weist eine extrem schnelle Ansprechzeit von weniger als 1 Nanosekunde auf. Diese Geschwindigkeit ist entscheidend, um empfindliche elektronische Komponenten vor den schädlichen Auswirkungen von transienten Überspannungen zu schützen.
In welchem Fall ist die Verwendung des DO-218AB-Gehäuses vorteilhaft?
Das DO-218AB-Gehäuse ist für seine ausgezeichnete thermische Performance und seine Robustheit bekannt. Es eignet sich besonders für Anwendungen mit hohen Strömen und hohen Verlustleistungen, bei denen eine effiziente Wärmeableitung für die Zuverlässigkeit der Diode unerlässlich ist.
