Schützen Sie Ihre Elektronik vor Überspannung mit der TLD6S18AH TVS-Diode
Die TLD6S18AH TVS-Diode wurde entwickelt, um empfindliche elektronische Komponenten zuverlässig vor schädlichen transienten Überspannungen zu schützen. Ideal für Ingenieure, Systementwickler und alle, die Wert auf maximale Zuverlässigkeit in ihren Schaltungen legen, bietet diese unidirektionale Diode eine erstklassige Lösung zur Abwehr von Spannungsspitzen, die durch Schaltvorgänge, Blitzeinschläge oder andere transiente Ereignisse verursacht werden.
Überlegener Schutz vor transienten Spannungsspitzen
Im Vergleich zu herkömmlichen Schutzkomponenten wie Zener-Dioden oder Varistoren zeichnet sich die TLD6S18AH durch ihre herausragende Reaktionsgeschwindigkeit und ihre Fähigkeit aus, sehr hohe Spitzenleistungen zu absorbieren. Während andere Schutzmechanismen oft langsamer reagieren und sich mit der Zeit verschlechtern können, gewährleistet die TLD6S18AH einen konsistenten und schnellen Schutz, der die Lebensdauer Ihrer empfindlichen Elektronik signifikant verlängert. Die unidirektionale Charakteristik ermöglicht dabei eine gezielte Ableitung von Überspannungen in einer Richtung, was eine präzisere Schaltungsgestaltung erlaubt.
Technische Spezifikationen und Aufbau

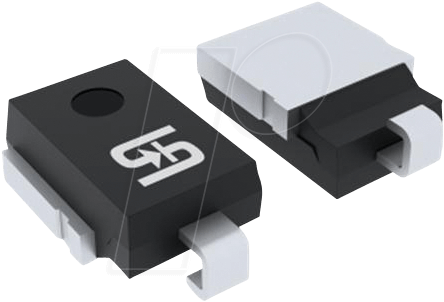

Die TLD6S18AH ist eine unidirektionale Transient Voltage Suppressor (TVS)-Diode mit einer Nennspannung von 18 Volt und einer Spitzenbelastbarkeit von 4600 Watt. Diese beeindruckenden Leistungsdaten machen sie zu einer robusten Wahl für Anwendungen, die ein hohes Maß an Schutz erfordern. Das Gehäuse im DO-218AB-Format gewährleistet eine gute Wärmeableitung und eine einfache Integration in bestehende PCBs.
Herausragende Leistungsmerkmale
- Extrem schnelle Ansprechzeit: Schützt empfindliche Bauteile fast augenblicklich vor schädlichen Spannungsspitzen.
- Hohe Spitzenbelastbarkeit: Absorbiert kurzzeitige Energieimpulse von bis zu 4600 Watt, was einen umfassenden Schutz gewährleistet.
- Zuverlässiger unidirektionaler Schutz: Gezielte Ableitung von Überspannungen in eine definierte Richtung für präzise Schaltungsdesigns.
- Nennspannung von 18 V: Optimale Abstimmung für Systeme, die in diesem Spannungsbereich betrieben werden.
- Robustes DO-218AB-Gehäuse: Bietet exzellente thermische Eigenschaften und eine solide mechanische Verbindung.
- Lange Lebensdauer und Zuverlässigkeit: Im Gegensatz zu anderen Schutzkomponenten bietet die TVS-Diode eine konstante Performance über die Zeit.
- Minimierung von Ausfallzeiten: Verhindert kostspielige Reparaturen und Ausfälle durch Überspannungsschäden.
Anwendungsbereiche und Integration
Die TLD6S18AH eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen der Schutz vor transienten Überspannungen kritisch ist. Dazu gehören unter anderem:
- Automobil-Elektronik: Schutz von Steuergeräten (ECUs) vor Spannungsspitzen durch Lichtmaschinenregler oder induktive Lasten.
- Industrielle Steuerungen: Absicherung von Sensoren, Aktoren und Kommunikationsschnittstellen in rauen Umgebungen.
- Telekommunikationssysteme: Schutz von Schnittstellen und Netzwerkkomponenten vor Netztransienten und ESD.
- Konsumelektronik: Sicherung von Netzteilen und Schnittstellen in Geräten, die externen Störeinflüssen ausgesetzt sind.
- Schaltnetzteile: Schutz von Halbleiterbauelementen in Hochleistungs-Schaltnetzteilen.
- DC/DC-Wandler: Absicherung von kritischen Komponenten vor Spannungsspitzen während des Betriebs.
Die Integration in bestehende Designs ist dank des Standard-DO-218AB-Gehäuses unkompliziert. Die unidirektionale Eigenschaft erlaubt eine klare Definition des Schutzpfades und vereinfacht so die Leiterplattenlayout-Planung.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | TVS-Diode, Unidirektional |
| Modellnummer | TLD6S18AH |
| Spitzensperrspannung (Vrwm) | 18 V |
| Stoßstrombelastbarkeit (Ipkm) | 4600 W (8/20 µs Impuls) |
| Gehäuseform | DO-218AB |
| Schutzfunktion | Ableitung von transienten Überspannungen |
| Ansprechzeit | Typisch im Pikosekundenbereich |
| Betriebstemperaturbereich | -55 °C bis +150 °C (Standardwerte für TVS-Dioden dieses Typs) |
| Leiterplattenintegration | Standard-SMD-Montage, optimiert für Wärmeableitung |
Die Materialtechnologie und ihre Vorteile
Die TLD6S18AH TVS-Diode nutzt fortschrittliche Halbleitertechnologien, um ihre außergewöhnliche Leistungsfähigkeit zu erzielen. Der Kern besteht aus speziell dotiertem Silizium, das eine präzise kontrollierte Durchbruchcharakteristik aufweist. Diese Technologie ermöglicht nicht nur die schnelle Erfassung und Ableitung von Spannungsspitzen, sondern sorgt auch für eine hohe Stabilität über einen weiten Temperaturbereich. Die unidirektionale Auslegung wird durch die interne Struktur des Halbleiterkristalls realisiert, was eine gerichtete Stromflusscharakteristik bei Überspannungen gewährleistet.
Das Gehäusematerial, typischerweise eine robuste Kunststoffmischung mit hoher Temperaturbeständigkeit und flammhemmenden Eigenschaften, schützt die interne Diode vor Umwelteinflüssen wie Feuchtigkeit und mechanischer Belastung. Die Lötanschlüsse sind auf eine zuverlässige und dauerhafte Verbindung mit der Leiterplatte ausgelegt, auch unter thermischer Belastung.
FAQ – Häufig gestellte Fragen zu TLD6S18AH – TVS-Diode, unidirektional, 18 V, 4600 W, DO-218AB
Was genau ist eine TVS-Diode und wie funktioniert sie?
Eine TVS-Diode (Transient Voltage Suppressor) ist eine Halbleiterkomponente, die zum Schutz elektronischer Schaltungen vor transienten Überspannungen dient. Sie verhält sich wie ein offener Stromkreis unter normalen Betriebsspannungen. Wenn jedoch eine Überspannung auftritt, die die Durchbruchspannung der Diode überschreitet, schaltet sie extrem schnell in den leitenden Zustand und leitet die überschüssige Energie ab, wodurch die Spannung auf ein sicheres Niveau begrenzt wird.
Warum ist eine unidirektionale TVS-Diode vorteilhaft?
Eine unidirektionale TVS-Diode schützt in nur eine Richtung. Dies ist vorteilhaft in Schaltungen, bei denen die Überspannung nur in einer bestimmten Polarität auftreten kann oder wo eine präzise Spannungsbegrenzung in nur eine Richtung erforderlich ist. Sie bietet oft eine engere Klemmspannung als bidirektionale Dioden für die entsprechende Polarität.
Für welche Arten von Überspannungen ist die TLD6S18AH geeignet?
Die TLD6S18AH ist speziell für den Schutz vor kurzzeitigen, energiereichen transienten Spannungsspitzen konzipiert. Dazu gehören Überspannungen, die durch Schaltvorgänge in Induktivitäten, ESD (elektrostatische Entladung), Blitzinduktion oder andere plötzliche Spannungsanstiege entstehen können.
Wie wähle ich die richtige Nennspannung für meine Anwendung?
Die Nennspannung (Vrwm) der TVS-Diode sollte deutlich höher sein als die maximale normale Betriebsspannung Ihrer Schaltung. Dies stellt sicher, dass die Diode im Normalbetrieb nicht leitet und keine unnötige Energie verbraucht. Ein üblicher Ansatz ist, die Vrwm etwa 10-20% über der maximalen Betriebsspannung zu wählen.
Ist die TLD6S18AH für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Die TLD6S18AH bietet einen hohen Grad an Schutz und Zuverlässigkeit. Für sicherheitskritische Anwendungen, die spezifische Zertifizierungen oder Normen erfordern (z.B. nach ISO 26262 in der Automobilindustrie), ist es unerlässlich, die Eignung und die spezifischen Anforderungen dieser Normen zu prüfen und gegebenenfalls zusätzliche redundante Schutzmaßnahmen zu implementieren.
Welche Art von Signalen kann die TLD6S18AH verarbeiten?
Die TLD6S18AH ist für den Schutz von Gleichstrom- (DC) und Wechselstrom- (AC) Leitungen geeignet, solange die Betriebsspannung unterhalb ihrer Vrwm liegt und die auftretenden transienten Überspannungen in der spezifizierten Spitzenbelastbarkeit liegen. Die unidirektionale Natur ist dabei entscheidend für die korrekte Anwendung.
Wie unterscheidet sich die TLD6S18AH von einer Zener-Diode?
Während beide Spannungen begrenzen können, sind TVS-Dioden wie die TLD6S18AH auf die Absorption von extrem schnellen und energiereichen Transienten ausgelegt. Sie bieten typischerweise eine schnellere Ansprechzeit und eine höhere Spitzenbelastbarkeit als Standard-Zener-Dioden, was sie besser für den Schutz empfindlicher Elektronik vor schädlichen Spitzen macht.
