Zuverlässiger Schutz vor transienten Überspannungen: TLD5S18AH TVS-Diode für industrielle Anwendungen
Elektronische Schaltungen und empfindliche Komponenten sind ständigen Gefahren durch transiente Überspannungen ausgesetzt, die zu kostspieligen Ausfällen und Datenverlusten führen können. Die TLD5S18AH TVS-Diode, unidirektional mit 18 V und einer Spitzenleistung von 3600 W im robusten DO-218AB-Gehäuse, bietet eine hochwirksame und skalierbare Lösung zum Schutz kritischer Systeme in industriellen Umgebungen, Automatisierungstechnik, Telekommunikation und automotive Anwendungen. Sie ist die ideale Wahl für Ingenieure und Techniker, die höchste Zuverlässigkeit und langanhaltenden Schutz für ihre Geräte benötigen.
Überlegene Schutzleistung der TLD5S18AH TVS-Diode
Im Vergleich zu Standard-Schutzkomponenten wie Varistoren oder Entladungsröhren zeichnet sich die TLD5S18AH durch ihre überlegene Reaktionszeit, Präzision und Lebensdauer aus. Während Varistoren eine variable Klemmspannung aufweisen und mit der Zeit degradieren können, bietet die TVS-Diode eine definierte und stabile Klemmspannung. Dies minimiert das Risiko von Beschädigungen an der nachfolgenden Schaltung, selbst bei wiederholten Überspannungsereignissen. Die unidirektionale Ausführung ermöglicht eine gezielte Ableitung von Spannungsspitzen in eine Richtung, was in vielen symmetrischen Schaltungsdesigns von Vorteil ist und eine effizientere Energieableitung ermöglicht. Die hohe Spitzenbelastbarkeit von 3600 W macht sie zudem für den Schutz von Systemen geeignet, die potenziell hohen Energieimpulsen ausgesetzt sind.
Anwendungsgebiete und Vorteile der TLD5S18AH
Die TLD5S18AH TVS-Diode ist speziell für anspruchsvolle Einsatzszenarien konzipiert, bei denen absolute Zuverlässigkeit und Schutz vor schädlichen transienten Überspannungen unerlässlich sind. Ihre Fähigkeit, schnelle und energiereiche Spannungsspitzen effektiv zu absorbieren und abzuleiten, macht sie zu einer unverzichtbaren Komponente in einer Vielzahl von Branchen:
- Industrielle Automatisierung: Schutz von SPS-Systemen, Sensoren und Aktoren vor transienten Überspannungen, die durch Schaltvorgänge, induktive Lasten oder externe Einflüsse wie Blitzeinschläge entstehen können. Dies gewährleistet die kontinuierliche Verfügbarkeit und Präzision von Produktionsprozessen.
- Telekommunikationsinfrastruktur: Absicherung von Netzwerkausrüstung, Basisstationen und Datenleitungen gegen Überspannungen, die durch Stromstöße, Erdschleifen oder elektrostatische Entladungen (ESD) verursacht werden. Dies schützt die Integrität der Datenübertragung und die Langlebigkeit der Geräte.
- Automotive Elektronik: Schutz von Steuergeräten (ECUs), Kommunikationsschnittstellen und Stromversorgungsleitungen in Fahrzeugen vor transienten Spannungen, die durch Lichtbögen, den Betrieb von Aktuatoren oder die Kopplung von Hochspannungsleitungen entstehen können. Dies ist entscheidend für die Sicherheit und Funktionalität moderner Fahrzeuge.
- Energieversorgung und Umwandlung: Absicherung von Wechselrichtern, Schaltnetzteilen und anderen energiebezogenen Geräten gegen Spannungsspitzen, die bei Netzinstabilitäten oder induktiven Lastwechseln auftreten können.
- Mess- und Prüftechnik: Schutz empfindlicher Messinstrumente und Laborgeräte vor transienten Überspannungen, um genaue Messergebnisse und die Integrität der Daten sicherzustellen.
Technische Spezifikationen im Detail
Die TLD5S18AH ist eine hochspezialisierte Komponente, deren Leistung sich in ihren präzisen technischen Parametern widerspiegelt. Diese Spezifikationen sind entscheidend für die Auswahl und Integration in Ihre Schutzkonzepte.
| Merkmal | Spezifikation |
|---|---|
| Produkt-Typ | TVS-Diode (Transient Voltage Suppressor) |
| Polarität | Unidirektional |
| Durchbruchspannung (Vbr) | 18 V |
| Klemmspannung (Vc) | Typischerweise unterhalb von 28 V bei 10 A Spitzenstrom. Die genaue Klemmspannung ist abhängig vom durchfließenden Spitzenstrom und dem spezifischen Bauteil. |
| Spitzen-Impulsleistung (Ppp) | 3600 W (bei 10/1000 µs Wellenform) |
| Gehäuseform | DO-218AB |
| Ansprechzeit | Extrem schnell, typischerweise im Pikosekundenbereich. Ermöglicht schnelles Ansprechen auf transiente Ereignisse. |
| Betriebstemperaturbereich | Standard industrielle Temperaturbereiche (-55 °C bis +150 °C), gewährleistet Zuverlässigkeit unter extremen Bedingungen. |
| Widerstandsfähigkeit gegen wiederholte Impulse | Hohe Widerstandsfähigkeit gegen wiederholte Spitzenimpulse, was zu einer langen Lebensdauer und zuverlässigen Schutzfunktion beiträgt. |
Design-Merkmale und Konstruktion

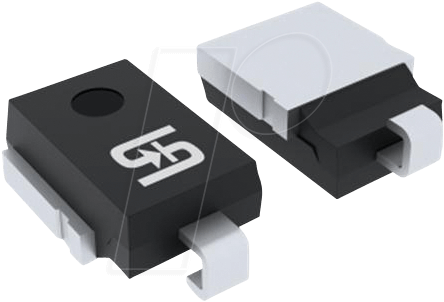

Das DO-218AB-Gehäuse der TLD5S18AH ist ein Schlüsselmerkmal für ihre Leistungsfähigkeit und Zuverlässigkeit. Dieses spezielle Gehäuse wurde für Anwendungen mit hoher Leistungsdichte und robusten Anforderungen entwickelt. Die thermische Beständigkeit und die Fähigkeit, hohe Ströme zu leiten, sind essenziell, um die im Falle einer Überspannung auftretende Energie sicher abzuführen.
- Robuste Bauweise: Das DO-218AB-Gehäuse ist für seine mechanische Stabilität und Hitzebeständigkeit bekannt, was die Langlebigkeit der Diode auch unter anspruchsvollen Betriebsbedingungen sicherstellt.
- Effiziente Wärmeableitung: Die Gehäusekonstruktion unterstützt eine effektive Wärmeableitung, die für die Ableitung der absorbieren Energie einer transienten Überspannung unerlässlich ist, um eine Überhitzung und Beschädigung der Diode zu vermeiden.
- Zuverlässige elektrische Anschlüsse: Die Anschlussdrähte und Kontakte sind für hohe Ströme ausgelegt und bieten eine sichere elektrische Verbindung, um den Übergangswiderstand zu minimieren und eine optimale Schutzfunktion zu gewährleisten.
- Halbleitermaterial: Die TLD5S18AH basiert auf fortschrittlicher Silizium-Halbleitertechnologie, die für ihre Geschwindigkeit, Präzision und Zuverlässigkeit im Schutz von elektronischen Schaltungen bekannt ist.
FAQ – Häufig gestellte Fragen zu TLD5S18AH – TVS-Diode, unidirektional, 18 V, 3600 W, DO-218AB
Was ist der Hauptvorteil einer TVS-Diode gegenüber einem Varistor?
Der Hauptvorteil einer TVS-Diode wie der TLD5S18AH liegt in ihrer präziseren und stabileren Klemmspannung sowie ihrer deutlich schnelleren Ansprechzeit. Dies schützt empfindliche Komponenten zuverlässiger vor Überspannungsschäden, da die Schutzschwelle genauer eingehalten wird und die Diode schneller auf den Spannungsanstieg reagiert, bevor die nachgeschaltete Schaltung beschädigt werden kann. Zudem zeigen TVS-Dioden weniger Degradation über die Zeit.
Für welche Arten von transienten Überspannungen ist die TLD5S18AH geeignet?
Die TLD5S18AH ist ideal für den Schutz vor einer breiten Palette von transienten Überspannungen, einschließlich solcher, die durch Schaltvorgänge in induktiven Lasten, elektrostatische Entladungen (ESD), Blitzinduktion (indirekte Einschläge) und Netztransienten verursacht werden. Ihre hohe Spitzen-Impulsleistung von 3600 W ermöglicht den Schutz vor energiereichen Ereignissen.
Warum ist die unidirektionale Ausführung der TLD5S18AH wichtig?
Die unidirektionale Ausführung bedeutet, dass die Diode Spannungsspitzen nur in eine Richtung ableitet. Dies ist vorteilhaft in Schaltungen, bei denen eine spezifische Polarität der Überspannung zu erwarten ist oder wenn die Diode zur Absicherung gegen Spannungsspitzen in einer bestimmten Richtung einer Gleichspannungsversorgung eingesetzt wird. Dies ermöglicht eine optimierte und effizientere Ableitung der Energie.
Kann die TLD5S18AH auch zur Reduzierung von EMI/RFI-Störungen verwendet werden?
Während die primäre Funktion der TLD5S18AH der Schutz vor transienten Überspannungen ist, kann ihre Fähigkeit, hochfrequente Störsignale zu absorbieren und abzuleiten, indirekt auch zur Reduzierung von EMI/RFI-Störungen beitragen. Sie ist jedoch kein dedizierter Filter. Für eine umfassende EMI/RFI-Filterung sollten zusätzliche Komponenten in Betracht gezogen werden.
Was bedeutet die Durchbruchspannung von 18 V für die Anwendung?
Eine Durchbruchspannung von 18 V bedeutet, dass die TLD5S18AH beginnt, leitend zu werden und Spannungsspitzen abzuleiten, sobald die Spannung diesen Wert überschreitet. Für eine optimale Funktion sollte die normale Betriebsspannung der zu schützenden Schaltung signifikant unterhalb dieser 18 V liegen, um ein ungewolltes Ansprechen der Diode zu verhindern. Die Klemmspannung liegt dann bei einem höheren Wert, um die überschüssige Energie sicher abzuleiten.
Ist die TLD5S18AH für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Aufgrund ihrer präzisen und zuverlässigen Schutzeigenschaften ist die TLD5S18AH gut geeignet für den Einsatz in vielen industriellen und sicherheitsrelevanten Anwendungen, wo der Schutz von Personal und Ausrüstung von höchster Bedeutung ist. Die endgültige Eignung hängt jedoch von den spezifischen Normen und Anforderungen der jeweiligen Anwendung ab.
Wie wird die TLD5S18AH in einer Schaltung installiert?
Die TLD5S18AH wird typischerweise parallel zur zu schützenden Schaltung oder Komponente installiert. Bei einer unidirektionalen Diode muss die Anode mit dem potenziell gefährdeten Teil der Schaltung verbunden werden und die Kathode mit Masse oder der Masse-Referenz, um die Spannungsspitzen in die richtige Richtung abzuleiten. Die korrekte Dimensionierung und Platzierung sind entscheidend für die Wirksamkeit des Schutzes.
