TLC 7528 CDW – Ihr Schlüssel zur Präzisen Digital-Analog-Wandlung
Der TLC 7528 CDW ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und hochpräzise Umwandlung digitaler Signale in analoge Spannungswerte benötigen. Ob in anspruchsvollen Audioanwendungen, präziser Steuerungstechnik oder in wissenschaftlichen Messinstrumenten, dieser 8-Bit, 2-Kanal D/A-Wandler im SOIC-20 Gehäuse liefert konsistente und exakte Ergebnisse, wo geringste Abweichungen die Leistung beeinträchtigen.
Überlegene Leistung durch optimierte Architektur
Im Vergleich zu einfachen, monolithischen D/A-Wandlern bietet der TLC 7528 CDW eine überlegene Leistung durch seine ausgeklügelte Architektur. Die zwei unabhängigen Kanäle ermöglichen eine parallele Signalverarbeitung oder die Erzeugung zweier unterschiedlicher analoger Ausgangssignale aus einem digitalen Eingang, was ihn von Single-Channel-Lösungen abhebt. Die 8-Bit Auflösung garantiert eine fein abgestufte Steuerung der Ausgangsspannung, was für präzise Regelkreise und detailgetreue Signalreproduktion unerlässlich ist. Die Implementierung von CMOS-Technologie sorgt für einen geringen Stromverbrauch bei gleichzeitig hoher Geschwindigkeit und Stabilität, Eigenschaften, die ihn von älteren Bipolar-Technologien deutlich unterscheiden.
Kernfunktionen und technische Vorteile
Der TLC 7528 CDW zeichnet sich durch eine Reihe von Merkmalen aus, die ihn für professionelle Anwendungen zur ersten Wahl machen:
- Hohe Präzision: Die 8-Bit Auflösung ermöglicht 256 diskrete Ausgangsstufen, was eine feine Abstufung der analogen Spannungswerte gewährleistet. Dies ist entscheidend für Anwendungen, bei denen exakte Signalformung oder Steuerung erforderlich ist.
- Zwei unabhängige Kanäle: Die Möglichkeit, zwei analoge Signale gleichzeitig zu generieren, erhöht die Flexibilität erheblich und vereinfacht das Schaltungsdesign für komplexere Systeme.
- Breiter Spannungsbereich: Kompatibilität mit einer Vielzahl von Versorgungsspannungen ermöglicht den Einsatz in unterschiedlichen Umgebungen und Projekten.
- CMOS-Technologie: Bietet Vorteile wie geringen Stromverbrauch, hohe Impedanz und schnelle Schaltzeiten, was ihn ideal für batteriebetriebene Geräte oder stromsparende Designs macht.
- SOIC-20 Gehäuse: Ein Standardgehäuse, das eine einfache Handhabung und Integration in bestehende Leiterplattendesigns ermöglicht.
- Geringe Leckströme: Wichtig für die Aufrechterhaltung der Signalintegrität und die Reduzierung von Fehlern in hochsensiblen Schaltungen.
- Gute lineare Korrelation: Die Beziehung zwischen dem digitalen Eingang und dem analogen Ausgang ist linear, was die Vorhersehbarkeit und Zuverlässigkeit des Wandlungsprozesses maximiert.
Anwendungsgebiete und Einsatzmöglichkeiten
Der TLC 7528 CDW findet Anwendung in einem breiten Spektrum von technischen Bereichen:
- Industrielle Automatisierung: Zur präzisen Steuerung von Aktuatoren, Ventilen und Motoren in Fertigungs- und Prozessumgebungen.
- Audio- und Signalverarbeitung: In hochwertigen Audiosystemen, Synthesizern oder digitalen Signalprozessoren zur Erzeugung komplexer Wellenformen.
- Messtechnik und Sensorik: Zur Ansteuerung von Anzeigeelementen oder zur Erzeugung von Referenzsignalen in Prüfgeräten und Messinstrumenten.
- Robotik: Für die feingranulare Steuerung von Servomotoren und anderen Antriebskomponenten.
- Medizintechnik: In Geräten, die präzise analoge Stimuli oder Steuerbefehle benötigen.
- Unterhaltungselektronik: In Systemen, bei denen digitale Daten in analoge Steuersignale umgewandelt werden müssen.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Digital-Analog-Wandler (D/A-Wandler) |
| Hersteller | TLC (Texas Instruments Analog) |
| Modellnummer | 7528 CDW |
| Auflösung | 8-Bit |
| Kanäle | 2 (Zweikanal) |

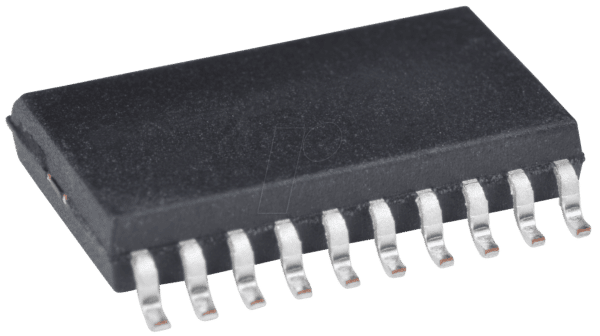

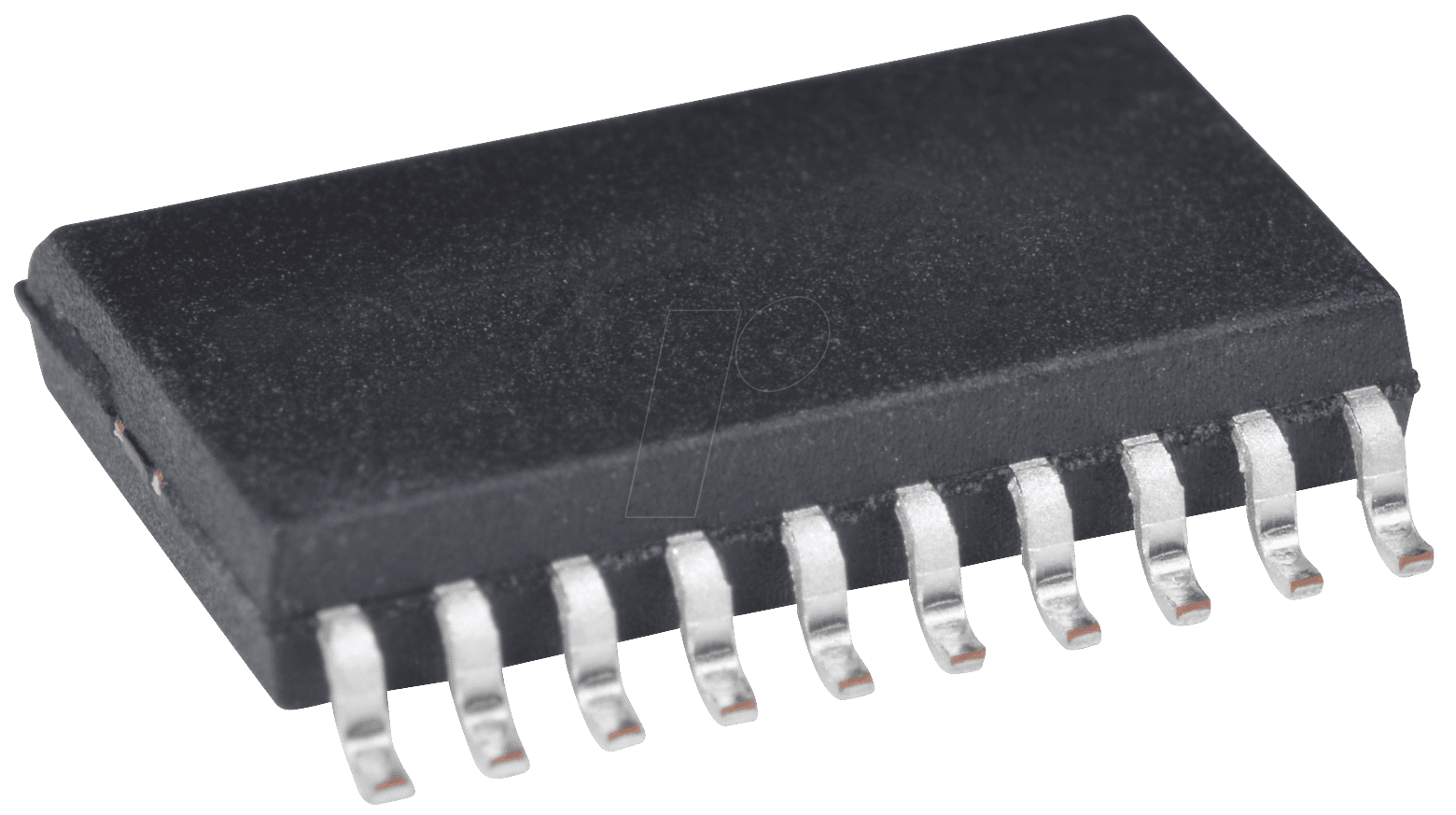

| Gehäusetyp | SOIC-20 (Small Outline Integrated Circuit) |
| Technologie | CMOS (Complementary Metal-Oxide-Semiconductor) |
| Schnittstelle | Parallele digitale Eingänge |
| Ausgangstyp | Spannungsausgang (typisch für diesen Wandlertyp, Konfiguration kann variieren) |
| Betriebsspannung | Vielfältige Spannungsbereiche je nach spezifischer Konfiguration und externen Komponenten, typischerweise einstellbar für Flexibilität. Die CMOS-Technologie erlaubt oft Betrieb über einen weiten Bereich (z.B. 5V bis 15V oder Dual Supply). |
| Implementierung | Monolithisch integriert, für hohe Stabilität und Reproduzierbarkeit. |
FAQ – Häufig gestellte Fragen zu TLC 7528 CDW – D/A-Wandler, 8-bit, 2-Kanal, SOIC-20
Was bedeutet 8-Bit Auflösung für die Leistung des D/A-Wandlers?
Eine 8-Bit Auflösung bedeutet, dass der D/A-Wandler 2 hoch 8 = 256 verschiedene analoge Ausgangswerte erzeugen kann. Je feiner die Auflösung, desto präziser kann eine digitale Information in eine analoge Spannung umgewandelt werden, was für die Genauigkeit von Steuerung und Signalreproduktion entscheidend ist.
Welche Vorteile bietet die 2-Kanal-Konfiguration?
Die Zweikanal-Konfiguration ermöglicht es, zwei unabhängige analoge Ausgangssignale parallel zu generieren. Dies ist ideal für Systeme, die zwei unterschiedliche Steuer- oder Signalspannungen benötigen, wie beispielsweise in Stereo-Audioanwendungen oder zur gleichzeitigen Steuerung zweier verschiedener Prozessparameter.
Ist der TLC 7528 CDW mit verschiedenen Mikrocontrollern kompatibel?
Ja, da der TLC 7528 CDW über parallele digitale Eingänge verfügt, ist er mit nahezu jedem Mikrocontroller oder Digitalprozessor kompatibel, der über entsprechende parallele Ausgangspins verfügt. Die Ansteuerung erfolgt üblicherweise über Standard-Logikpegel.
Welche externen Komponenten werden für den Betrieb des TLC 7528 CDW benötigt?
Typischerweise benötigt ein D/A-Wandler wie der TLC 7528 CDW einen Analog-Referenzspannungs-Eingang, um die Skalierung des Ausgangssignals festzulegen. Je nach Anwendung können auch Operationsverstärker zur Signalaufbereitung oder Filterung notwendig sein, um das analoge Ausgangssignal zu optimieren.
Wie beeinflusst das SOIC-20 Gehäuse die Anwendung?
Das SOIC-20 Gehäuse ist ein weit verbreitetes Oberflächenmontage-Gehäuse, das eine gute Balance zwischen Größe und Anzahl der Anschlüsse bietet. Es ist für die automatisierte Bestückung auf Leiterplatten geeignet und ermöglicht eine effiziente und kompakte Schaltungsentwicklung.
Ist der TLC 7528 CDW für den Einsatz in rauen Umgebungen geeignet?
Die CMOS-Technologie des TLC 7528 CDW bietet eine gute Leistungsfähigkeit unter normalen Betriebstemperaturen. Für extrem raue Umgebungen (hohe Temperaturen, starke Vibrationen, etc.) sind möglicherweise spezielle Industriegrade-Versionen oder zusätzliche Schutzschaltungen erforderlich. Die grundlegende Robustheit ist jedoch für viele professionelle Anwendungen ausreichend.
Kann der TLC 7528 CDW zur Erzeugung von Sinuswellen verwendet werden?
Ja, der TLC 7528 CDW kann zur Erzeugung von Sinuswellen verwendet werden, indem ein Mikrocontroller die digitalen Werte entsprechend der Sinusfunktion schrittweise an den D/A-Wandler ausgibt. Eine nachgeschaltete Filterung kann notwendig sein, um eine glatte und harmonisch reine Sinuswelle zu erhalten.
