TL 494 CD – Präzise Spannungsregelung für Anspruchsvolle Projekte
Sie benötigen eine stabile und zuverlässige Spannungsquelle für Ihre komplexen elektronischen Schaltungen oder Prototypen? Der TL 494 CD ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine präzise Steuerung von Ausgangsspannungen im Bereich von 0,3 bis 38 Volt bei maximal 40 Volt Eingangsspannung benötigen. Dieser vielseitige PWM-Regler bietet Ihnen die Performance und Flexibilität, die Sie für anspruchsvolle Anwendungen wie Labornetzteile, Ladegeräte oder motorisierte Systeme erwarten.
Hervorragende Leistung und Flexibilität
Der TL 494 CD zeichnet sich durch seine integrierte Pulsweitenmodulation (PWM) aus, die eine effiziente und genaue Regelung der Ausgangsspannung ermöglicht. Im Gegensatz zu einfacheren Spannungsreglern bietet der TL 494 CD die Möglichkeit, sowohl die Ausgangsspannung als auch den Strom zu steuern, was ihn zu einer überlegenen Wahl für Anwendungen macht, bei denen präzise Energieverwaltung entscheidend ist. Seine Fähigkeit, eine breite Palette von Eingangsspannungen zu verarbeiten und dabei eine konstante Ausgangsspannung zu liefern, macht ihn zu einem unverzichtbaren Bauteil in jeder Werkstatt.
Umfassende Vorteile des TL 494 CD
- Präzise Spannungsregelung: Bietet eine fein abgestufte Kontrolle über die Ausgangsspannung von 0,3 V bis 38 V, was eine exakte Anpassung an Ihre spezifischen Anforderungen ermöglicht.
- Hohe Strombelastbarkeit: Geeignet für Anwendungen, die einen hohen Strombedarf haben, bis zu einem Maximum von 40 V.
- Integrierte PWM-Steuerung: Ermöglicht eine effiziente und lineare Regelung der Ausgangsleistung.
- Vielseitige Anwendungsbereiche: Ideal für den Einsatz in Labornetzteilen, Batterieladegeräten, Motorsteuerungen, Schaltnetzteilen und anderen komplexen elektronischen Projekten.
- Zuverlässige Performance: Baut auf bewährter Halbleitertechnologie auf und gewährleistet eine stabile und langlebige Funktion.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen bis zu 40 V, was eine hohe Flexibilität bei der Stromversorgung bietet.
- Kompaktes SO-16 Gehäuse: Ermöglicht eine platzsparende Integration in Leiterplattenlayouts.
Detaillierte Produktdaten und Spezifikationen
Der TL 494 CD ist ein State-of-the-Art PWM-Controller-IC, der für seine Robustheit und Präzision geschätzt wird. Er integriert eine Vielzahl von Funktionen auf einem einzigen Chip, darunter zwei Fehlerverstärker, ein intern erzeugtes Referenzspannungssignal, einen Oszillator und eine Ausgangsstufen-Steuerung. Dies ermöglicht eine hohe Integrationsdichte und reduziert die Notwendigkeit externer Komponenten, was zu kompakteren und kostengünstigeren Designs führt.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktkategorie | PWM-Regler, Spannungsregler-IC |
| Modell | TL 494 CD |

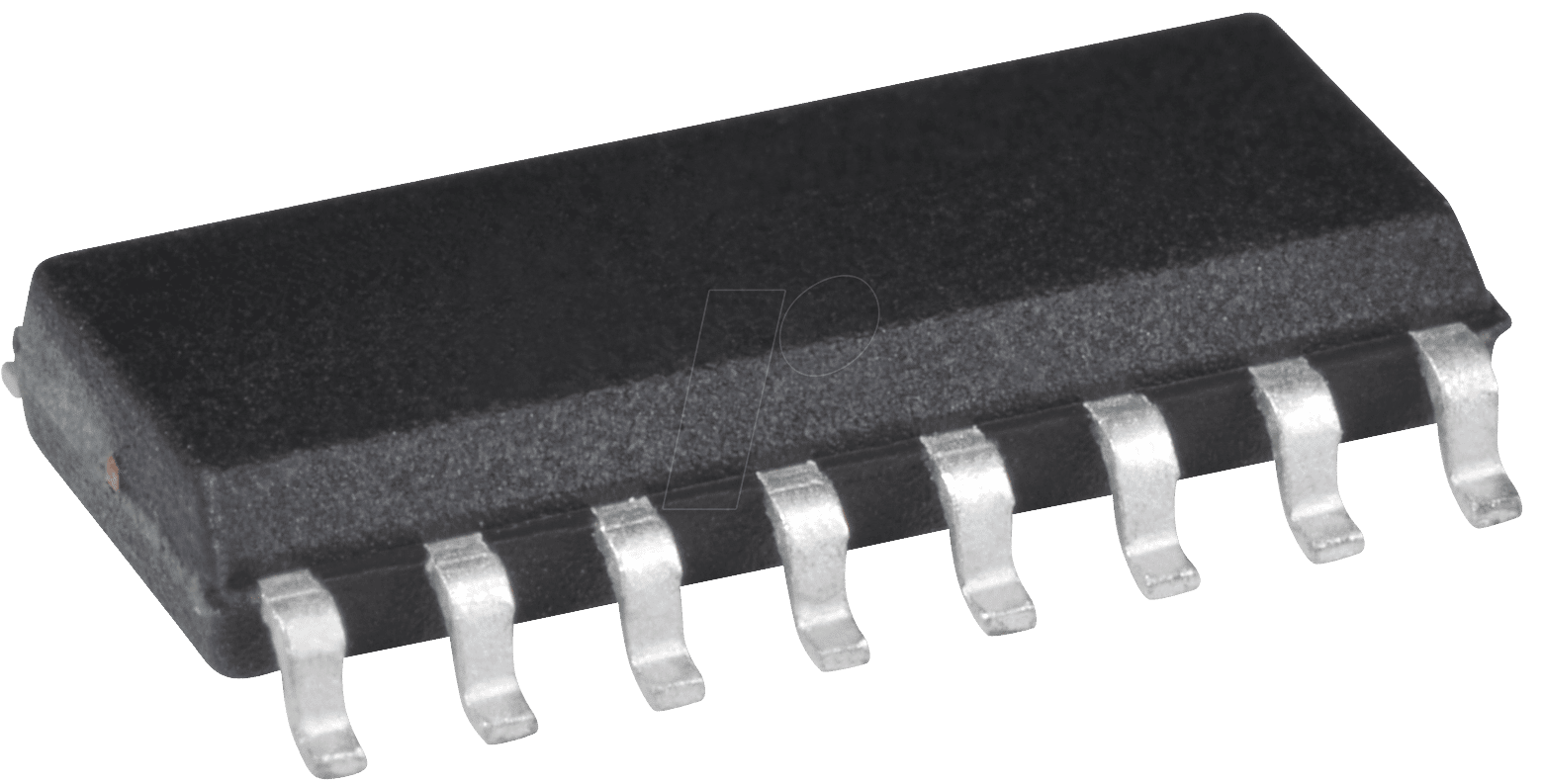

| Gehäuse | SO-16 (Small Outline Package) |
| Regelungsart | Pulsweitenmodulation (PWM) |
| Ausgangsspannungsbereich | 0,3 V bis 38 V |
| Maximale Eingangsspannung | 40 V |
| Betriebstemperaturbereich | Typischerweise -25°C bis +85°C (abhängig von der genauen Variante und den Umgebungsbedingungen) |
| Fehlerverstärker | 2 integrierte Verstärker für präzise Regelung von Spannung und Strom |
| Referenzspannung | Intern generiert, bietet eine stabile Referenz für Regelungskreise |
| Oszillator | Programmierbar für flexible Frequenzwahl |
| Ausgangsstufen | Push-Pull-Ausgangsstufe für effiziente Leistungsschaltung |
| Schutzfunktionen | Umfasst Schutzmechanismen gegen Überlast und Kurzschluss (abhängig von externer Beschaltung) |
| Anwendungsgebiete | Schaltnetzteile (SMPS), DC/DC-Wandler, Labornetzteile, Batterieladegeräte, Motorsteuerungen |
Technologische Überlegenheit und Design-Architektur
Die Design-Architektur des TL 494 CD ist darauf ausgelegt, maximale Effizienz und Kontrolle zu bieten. Die beiden integrierten Fehlerverstärker ermöglichen eine differenzierte Überwachung und Anpassung sowohl der Ausgangsspannung als auch des Stroms. Dies ist ein entscheidender Vorteil gegenüber einfacheren Spannungsreglern, die oft nur eine dieser Funktionen abbilden können. Die programmierbare Oszillatorfrequenz erlaubt es dem Entwickler, die Schaltfrequenz an die spezifischen Anforderungen der Anwendung anzupassen, was sich direkt auf die Effizienz und die elektromagnetische Verträglichkeit (EMV) auswirkt. Die interne Referenzspannung ist präzise kalibriert, um eine hohe Genauigkeit über verschiedene Betriebstemperaturen hinweg zu gewährleisten.
Die Push-Pull-Ausgangsstufe ist ein Kernmerkmal, das die Leistungseffizienz bei der Ansteuerung von Lasten maximiert. Dies ist besonders wichtig in Anwendungen, bei denen Energie gespart werden muss oder hohe Ströme geschaltet werden. Die Fähigkeit, bis zu 40 V Eingangsspannung zu verarbeiten, eröffnet breite Anwendungsmöglichkeiten, von der Steuerung von Gleichstrommotoren bis hin zur Erzeugung variabler Ausgangsspannungen für komplexe Schaltungstests. Das SO-16 Gehäuse ist ein Standardformat in der Elektronikfertigung und ermöglicht eine einfache Integration in bestehende oder neue Leiterplattendesigns. Seine geringe Größe ist ein weiterer Pluspunkt für kompakte Geräte.
Anwendungsoptimierung für Maximale Effizienz
Der TL 494 CD ist kein generischer Spannungsregler, sondern ein spezialisierter PWM-Controller, der für Anwendungen entwickelt wurde, bei denen präzise Steuerung und hohe Effizienz Hand in Hand gehen. In der Welt der Schaltnetzteile ermöglicht er die effiziente Umwandlung von Gleichstrom mit hoher Spannung in Gleichstrom mit niedrigerer Spannung, was im Vergleich zu linearen Reglern zu erheblichen Energieeinsparungen führt. Für Labornetzteile bietet er die Flexibilität, die Ausgangsspannung exakt einzustellen, was für präzise Messungen und Tests unerlässlich ist.
Bei der Steuerung von DC-Motoren ermöglicht die PWM-Funktion eine feine Regelung der Motorgeschwindigkeit, ohne dass dabei signifikante Energie als Wärme verloren geht, wie es bei einfachen Widerstandssteuerungen der Fall wäre. Dies führt zu einer längeren Batterielaufzeit bei mobilen Geräten und einer besseren Kontrolle über die mechanische Leistung. Auch in Batterieladegeräten spielt der TL 494 CD seine Stärken aus, indem er eine optimierte Ladecharakteristik ermöglicht, die die Lebensdauer der Batterie verlängert und eine Überladung verhindert.
FAQ – Häufig gestellte Fragen zu TL 494 CD – PWM-Regler, fest, 0,3 … 38 V, 40 V, SO-16
Was ist der Hauptvorteil des TL 494 CD gegenüber einem einfachen linearen Spannungsregler?
Der Hauptvorteil des TL 494 CD liegt in seiner effizienten Pulsweitenmodulation (PWM), die im Vergleich zu linearen Reglern eine deutlich geringere Verlustleistung und damit höhere Effizienz ermöglicht. Er bietet zudem die Möglichkeit der Stromregelung, was lineare Regler nicht können.
Welche Arten von Lasten kann der TL 494 CD am besten steuern?
Der TL 494 CD eignet sich hervorragend für die Steuerung von induktiven Lasten wie Elektromotoren, Relais und Transformatoren. Er ist ebenfalls bestens geeignet für kapazitive Lasten in Schaltnetzteilen und zur präzisen Einstellung von Spannungen für diverse elektronische Schaltungen.
Benötige ich zusätzliche Komponenten, um den TL 494 CD in Betrieb zu nehmen?
Ja, der TL 494 CD ist ein Controller-IC und erfordert externe Komponenten wie Transistoren oder MOSFETs für die Leistungsschaltung, sowie Widerstände und Kondensatoren zur Einstellung der Frequenz, des Spannungs- und Stromlimits. Ein detailliertes Datenblatt liefert die notwendigen Schaltpläne für verschiedene Anwendungen.
Kann der TL 494 CD auch für negative Spannungen verwendet werden?
Nein, der TL 494 CD ist für die Erzeugung und Regelung positiver Spannungen ausgelegt. Für negative Spannungsbereiche sind spezialisierte ICs oder separate Schaltungskonzepte erforderlich.
Wie beeinflusst die Wahl der Oszillatorfrequenz die Leistung des TL 494 CD?
Die Oszillatorfrequenz bestimmt die Schaltfrequenz des PWM-Signals. Eine höhere Frequenz kann zu kleineren externen Komponenten (z.B. Induktivitäten) und einer besseren transienten Reaktion führen, aber auch die Schaltverluste erhöhen. Eine niedrigere Frequenz reduziert die Schaltverluste, erfordert aber größere passive Komponenten und kann die Reaktionsgeschwindigkeit verlangsamen.
Was bedeutet die Angabe „fest“ im Produkttitel?
Die Angabe „fest“ bezieht sich wahrscheinlich auf eine bestimmte Konfiguration oder ein integriertes Merkmal des Reglers, wie z.B. eine fest definierte interne Referenzspannung oder eine vordefinierte interne Taktfrequenz-Einstellung, die für bestimmte Anwendungen optimiert ist. Dies ist jedoch im Kontext der gesamten Spezifikation (0,3…38V) eher unüblich und sollte im spezifischen Datenblatt des Herstellers verifiziert werden, ob hier eine Verwechslung mit einem spezifischen Modell vorliegt oder ob es sich um eine besondere Variante handelt.
