Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: TL 431 CPK Spannungsreferenz
Die TL 431 CPK Spannungsreferenz ist die ideale Lösung für Ingenieure und Elektronik-Enthusiasten, die eine hochpräzise und gleichzeitig flexible Spannungsreferenz für ihre Schaltungen benötigen. Sie löst das Problem der inhärenten Instabilität und Ungenauigkeit vieler Standard-Spannungsregler und bietet eine zuverlässige Basis für kritische analoge und digitale Anwendungen, bei denen absolute Stabilität der Versorgungsspannung unabdingbar ist.
Warum die TL 431 CPK die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Festspannungsreglern, die oft nur eine einzige Ausgangsspannung bieten, zeichnet sich die TL 431 CPK durch ihre bemerkenswerte Einstellbarkeit aus. Dies ermöglicht eine maßgeschneiderte Anpassung an spezifische Projektanforderungen und spart zusätzliche Komponenten. Die interne Präzision und Stabilität der TL 431 CPK über einen weiten Temperaturbereich hinweg minimiert Signalverzerrungen und gewährleistet die Integrität sensibler Messungen und Steuerungen. Ihre kleine Bauform im SOT-89-3 Gehäuse vereinfacht die Integration in kompakte Designs, ohne Kompromisse bei der Leistung.
Unübertroffene Flexibilität und Präzision
Die Kernstärke der TL 431 CPK liegt in ihrer Fähigkeit, eine präzise und einstellbare Spannungsreferenz über einen beeindruckenden Bereich von 2,495 Volt bis 36 Volt zu liefern. Diese Flexibilität ist entscheidend für eine Vielzahl von Anwendungen, von der Stromversorgung für Mikrocontroller über präzise Messschaltungen bis hin zu selbstgebauten Labornetzteilen.
- Variable Ausgangsspannung: Ermöglicht die Anpassung an unterschiedlichste Systemanforderungen ohne externe Komponenten.
- Hohe Stabilität: Gewährleistet eine konstante Referenzspannung über Temperaturschwankungen und Laständerungen hinweg.
- Geringe Toleranz: Liefert eine präzise Referenzspannung für maximale Systemgenauigkeit.
- Vielseitige Anwendbarkeit: Einsetzbar in einer breiten Palette von Schaltungsdesigns.
- Energieeffizienz: Trägt zur Optimierung des Energieverbrauchs in elektronischen Geräten bei.
Technische Spezifikationen und Leistungsmerkmale
Die TL 431 CPK ist ein dreipoliges, programmierbares Shunt-Spannungsregler-IC. Sie arbeitet nach dem Prinzip einer einstellbaren Zener-Diode und bietet eine äußerst niedrige dynamische Impedanz, was sie ideal für Anwendungen macht, bei denen eine genaue Spannungsregelung erforderlich ist.
- Erweiterter Einstellbereich: Von 2,495 V bis zu 36 V, was eine breite Palette von Betriebsspannungen abdeckt.
- Typische Referenzgenauigkeit: ±0,5 % bei 25 °C, was eine außergewöhnliche Präzision für kritische Anwendungen bietet.
- Temperaturkoeffizient: Sehr niedrig, typischerweise 20 ppm/°C, was die Stabilität über einen weiten Temperaturbereich gewährleistet.
- Dynamische Impedanz: Extrem gering, was eine effektive Filterung von Rauschen und Spannungsspitzen ermöglicht.
- Betriebsstrombereich: Von 1 mA bis 100 mA, was Flexibilität bei der Stromversorgung bietet.

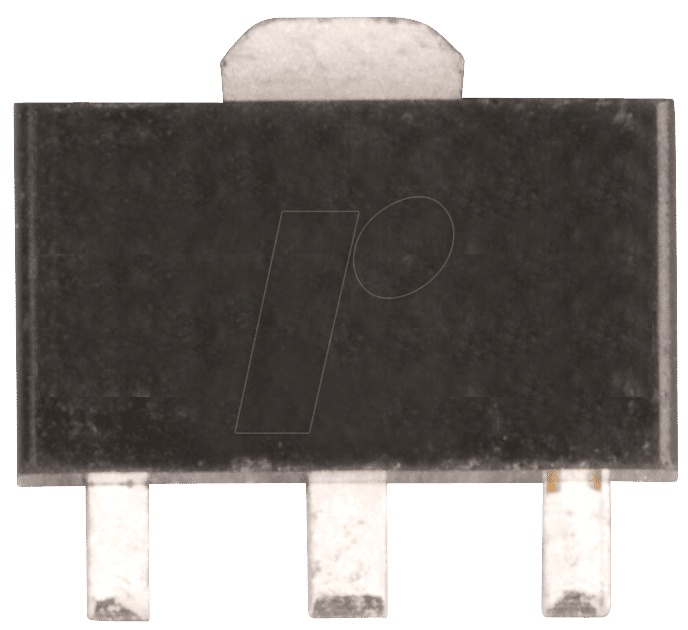

- SOT-89-3 Gehäuse: Kompakte Bauform für platzsparende Integration in Leiterplattenlayouts.
Anwendungsgebiete der TL 431 CPK
Die Einsatzmöglichkeiten der TL 431 CPK sind vielfältig und reichen von einfachen Stromversorgungen bis hin zu komplexen Mess- und Regelungssystemen. Ihre Zuverlässigkeit und Präzision machen sie zu einem unverzichtbaren Bauteil in vielen professionellen und Hobby-Elektronikprojekten.
Stromversorgungen und Schaltnetzteile
In Schaltnetzteilen und linearen Spannungsreglern fungiert die TL 431 CPK als präzise Referenz für die Regelkreise. Ihre Einstellbarkeit erlaubt es, Ausgangsspannungen flexibel zu gestalten, während ihre Stabilität für eine saubere und zuverlässige Energieversorgung sorgt. Dies ist besonders wichtig für empfindliche Mikrocontroller oder analoge Schaltungen, die eine stabile Stromversorgung benötigen, um korrekt zu funktionieren.
Batteriemanagementsysteme
Für die Überwachung und Steuerung von Batterieladezyklen bietet die TL 431 CPK eine verlässliche Referenzspannung. Dies ist entscheidend, um Überladung oder Tiefentladung zu verhindern und die Lebensdauer von Akkumulatoren zu maximieren. Die präzise Erfassung von Ladezuständen wird durch die hohe Genauigkeit der Spannungsreferenz unterstützt.
Präzisionsmessinstrumente
In Oszilloskopen, Multimetern und anderen Präzisionsmessgeräten ist eine exakte Spannungsreferenz unerlässlich. Die TL 431 CPK liefert die notwendige Stabilität und Genauigkeit, um Messfehler zu minimieren und verlässliche Messergebnisse zu gewährleisten. Dies ermöglicht es dem Anwender, genaue Daten zu erfassen.
LED-Treiber
Für die präzise Ansteuerung von Hochleistungs-LEDs, bei denen eine konstante Stromstärke für eine gleichmäßige Helligkeit und lange Lebensdauer sorgt, ist die TL 431 CPK eine ausgezeichnete Wahl. Sie ermöglicht die einfache Implementierung von Konstantstromquellen.
Programmierbare Spannungsquellen
Die TL 431 CPK ist das Herzstück vieler selbstgebauter programmierbarer Labornetzteile. Ihre Einstellbarkeit erlaubt es dem Nutzer, die gewünschte Ausgangsspannung präzise einzustellen und zu regeln, was sie zu einem äußerst wertvollen Bausteil für jede Werkstatt macht.
Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Einstellbare Ausgangsspannung | 2,495 V bis 36 V, ermöglicht flexible Anpassung an diverse Anforderungen. |
| Referenzgenauigkeit | Typisch ±0,5 % bei 25 °C, garantiert präzise Betriebsbedingungen. |
| Temperaturstabilität | Sehr geringer Temperaturkoeffizient (typ. 20 ppm/°C), gewährleistet konstante Leistung über einen weiten Temperaturbereich. |
| Dynamische Impedanz | Extrem niedrig, minimiert Störsignale und sorgt für eine saubere Referenzspannung. |
| Gehäuseform | SOT-89-3 (3-Pin), bietet eine kompakte und oberflächenmontierbare Lösung für platzkritische Designs. |
| Betriebsstrombereich | 1 mA bis 100 mA, ermöglicht Anpassung an unterschiedliche Leistungsanforderungen. |
| Energieeffizienz | Optimiert den Energieverbrauch durch präzise Regelung und geringe Eigenverbrauchswerte. |
| Schaltungsaufwand | Minimaler externer Schaltungsaufwand für die Implementierung der Spannungsreferenz. |
FAQ – Häufig gestellte Fragen zu TL 431 CPK – Spannungsreferenz, einstellbar, 2,495 … 36 V, SOT-89-3
Was ist der Hauptunterschied zwischen der TL 431 CPK und einem herkömmlichen Zener-Dioden?
Der Hauptunterschied liegt in der Einstellbarkeit und der Präzision. Die TL 431 CPK ist eine programmierbare Spannungsreferenz, deren Ausgangsspannung über externe Widerstände präzise eingestellt werden kann. Sie bietet zudem eine deutlich höhere Stabilität und geringere Toleranzen als viele Standard-Zener-Dioden.
Welche externen Komponenten werden für die Funktion der TL 431 CPK benötigt?
Um die TL 431 CPK als Spannungsreferenz zu betreiben, sind in der Regel nur zwei externe Widerstände erforderlich. Einer dieser Widerstände bestimmt den Stromfluss durch die TL 431 CPK, während das Verhältnis beider Widerstände die Ausgangsspannung festlegt.
Kann die TL 431 CPK auch für negative Spannungen verwendet werden?
Nein, die TL 431 CPK ist für positive Spannungen konzipiert und kann nicht direkt für die Erzeugung negativer Referenzspannungen verwendet werden. Dafür wären zusätzliche Schaltungstransformationen notwendig.
Wie beeinflusst die Temperatur die Genauigkeit der TL 431 CPK?
Die TL 431 CPK zeichnet sich durch einen sehr geringen Temperaturkoeffizienten aus (typischerweise 20 ppm/°C). Das bedeutet, dass die Genauigkeit der Referenzspannung auch bei Temperaturschwankungen über einen weiten Bereich hinweg sehr stabil bleibt.
Ist die TL 431 CPK für den Einsatz in industriellen Umgebungen geeignet?
Ja, aufgrund ihrer hohen Stabilität, Präzision und des breiten Betriebstemperaturbereichs ist die TL 431 CPK hervorragend für den Einsatz in industriellen Steuerungs- und Automatisierungssystemen geeignet, wo Verlässlichkeit entscheidend ist.
Welche maximalen Stromstärken kann die TL 431 CPK liefern oder verarbeiten?
Die TL 431 CPK ist primär als Spannungsreferenz konzipiert und keine Stromversorgungs-IC im Sinne der Leistungsausgabe. Der Betriebsstrombereich liegt typischerweise zwischen 1 mA und 100 mA. Für die Stromlieferung an die Last werden externe Leistungstransistoren benötigt, die durch die TL 431 CPK angesteuert werden.
In welchen Geräten findet man die TL 431 CPK häufig?
Die TL 431 CPK ist ein gängiger Bestandteil in einer Vielzahl von elektronischen Geräten, darunter Netzteile, Ladegeräte, Messinstrumente, Audioverstärker, medizinische Geräte und Embedded-Systeme, wo eine präzise Spannungsreferenz erforderlich ist.
