Präzision und Flexibilität: Die TL 431 ACDBZT Spannungsreferenz für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige und exakt einstellbare Spannungsreferenz für Ihre Schaltungen? Der TL 431 ACDBZT ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine präzise und stabile Referenzspannung in einem weiten Bereich benötigen. Ob in Netzteilen, Ladegeräten, Messgeräten oder Regelungsschaltungen – dieses Bauteil minimiert Schwankungen und sorgt für optimale Funktionsweise Ihrer elektronischen Systeme.
Die überlegene Wahl: Warum TL 431 ACDBZT?
Herkömmliche Spannungsreferenzen stoßen oft an ihre Grenzen, wenn es um Flexibilität und Präzision geht. Der TL 431 ACDBZT hebt sich durch seine einstellbare Ausgangsspannung und seine herausragende Stabilität von generischen Lösungen ab. Die Möglichkeit, die Referenzspannung exakt auf Ihre spezifischen Anforderungen einzustellen, eliminiert die Notwendigkeit von komplexen Schaltungsanpassungen und reduziert die Stücklistenkosten. Dies macht ihn zur überlegenen Wahl für professionelle und ambitionierte Elektronikprojekte, bei denen jede Komponente zählt.
Kernfunktionalität und technische Vorteile
Der TL 431 ACDBZT ist ein dreianschlässiger, programmierbarer Shunt-Regler, der als hochpräzise Spannungsreferenz fungiert. Seine Kernfunktionalität basiert auf einer internen Bandgap-Referenz und einem Spannungsfolger mit offenem Kollektor. Durch die externe Beschaltung mit zwei Widerständen lässt sich die Ausgangsspannung beliebig im Bereich von 2,495 V bis 36 V einstellen.
- Einstellbare Ausgangsspannung: Flexible Anpassung an nahezu jede Applikation.
- Hohe Präzision: Stabile und exakte Referenzspannung für verlässliche Ergebnisse.
- Breiter Betriebsspannungsbereich: Geeignet für eine Vielzahl von Schaltungsdesigns.
- Geringe dynamische Impedanz: Minimiert unerwünschte Spannungsspitzen.
- Schnelle Ansprechzeit: Reagiert prompt auf Last- oder Spannungsänderungen.

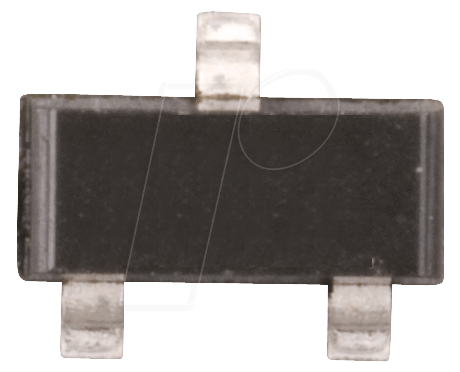

- SOT-23-3 Gehäuse: Kompaktes Design für platzsparende Integration in SMD-Schaltungen.
- Hohe Zuverlässigkeit: Robustes Design für langlebige Anwendungen.
Anwendungsbereiche des TL 431 ACDBZT
Die Vielseitigkeit des TL 431 ACDBZT eröffnet eine breite Palette von Einsatzmöglichkeiten in der modernen Elektronikentwicklung:
- Schaltnetzteile: Als Kernstück für die Ausgangsspannungsregelung, gewährleistet stabile Leistung.
- Batterieladegeräte: Präzise Steuerung des Ladevorgangs zur Schonung der Akkus.
- Messgeräte und Instrumentierung: Zur Erzeugung von exakten Referenzspannungen für Analog-Digital-Wandler und andere Präzisionsschaltungen.
- DC/DC-Wandler: Als Komponente in Regelkreisen zur Stabilisierung der Ausgangsspannung.
- Überwachungs- und Schutzschaltungen: Zur Detektion und Reaktion auf Überspannungs- oder Unterspannungsbedingungen.
- LED-Treiber: Zur präzisen Stromregelung von Hochleistungs-LEDs.
- Programmierbare Stromquellen: Als Basis für einstellbare Stromquellen.
Technische Spezifikationen im Detail
Die herausragenden technischen Eigenschaften des TL 431 ACDBZT machen ihn zur ersten Wahl für anspruchsvolle Entwicklungen:
| Merkmal | Spezifikation | Beschreibung |
|---|---|---|
| Typ | Präzisionsspannungsreferenz | Dreianschlässiger programmierbarer Shunt-Regler |
| Ausgangsspannungsbereich (einstellbar) | 2,495 V bis 36 V | Flexibel anpassbar an die Anforderungen der Anwendung. |
| Typische Referenzspannung (Vref) | 2,495 V | Der interne Referenzwert, der als Basis für die Einstellung dient. |
| Toleranz der Referenzspannung | ±1 % (typisch) | Garantierte Genauigkeit der eingestellten Ausgangsspannung. |
| Dynamische Impedanz (Zout) | Typisch 0,2 Ω bei 1 kHz | Niedrige Impedanz für eine stabile Leistung unter Lastwechseln. |
| Betriebsstrombereich | 1 mA bis 100 mA | Großer Bereich für flexible Stromversorgung. |
| Temperaturkoeffizient der Referenzspannung | Maximal 50 ppm/°C | Minimiert die Auswirkung von Temperaturschwankungen auf die Referenzspannung. |
| Gehäuse | SOT-23-3 | Kompaktes Surface-Mount-Device (SMD) für effiziente Platznutzung. |
| Betriebstemperaturbereich | -40 °C bis +85 °C | Zuverlässiger Betrieb unter widrigen Umgebungsbedingungen. |
| Anoden-Kathoden-Spannung (Vak) | Bis zu 36 V | Deckung des benötigten Spannungsbereichs. |
| Kathodenstrom (Ik) | 1 mA bis 100 mA | Betriebsstrom zur Generierung der Referenzspannung. |
Konstruktionsprinzip und externe Beschaltung
Die grundlegende Funktion des TL 431 ACDBZT wird durch die externe Beschaltung mit zwei Widerständen realisiert. Ein Widerstand (R1) verbindet die Anode des TL 431 mit der Stromquelle, während der zweite Widerstand (R2) zwischen die Steuerelektrode (Ref) und die Anode geschaltet wird. Die Spannung an der Steuerelektrode wird durch das Verhältnis von R1 und R2 bestimmt und somit die Ausgangsspannung (Vout) am Kathodenanschluss.
Die Formel zur Berechnung der Ausgangsspannung lautet:
Vout = Vref * (1 + R2 / R1)
wobei Vref die interne Referenzspannung von typisch 2,495 V ist. Diese einfache Formel ermöglicht eine präzise Einstellung der gewünschten Ausgangsspannung durch die Auswahl geeigneter Widerstandswerte. Der TL 431 ACDBZT bietet dabei die notwendige Stabilität und Genauigkeit, um auch bei variierenden Lastströmen eine konstante Referenzspannung zu gewährleisten.
Hochfrequenzverhalten und Rauschunterdrückung
In vielen modernen Schaltungen, insbesondere in der digitalen Signalverarbeitung und bei schnellen Datenübertragungen, sind Störungen und Rauschen kritische Faktoren. Der TL 431 ACDBZT zeichnet sich durch ein bemerkenswert gutes Hochfrequenzverhalten aus. Seine geringe dynamische Impedanz, insbesondere bei höheren Frequenzen, hilft, Spannungsspitzen und niederfrequentes Rauschen zu dämpfen. Dies ist entscheidend für die Signalintegrität in anspruchsvollen Designs.
Für eine weiter optimierte Rauschunterdrückung und verbesserte Stabilität kann die Steuerelektrode mit einem kleinen Kondensator gegen Masse beschaltet werden. Dieser zusätzliche Kondensator wirkt als Filter und reduziert die Empfindlichkeit gegenüber hochfrequenten Störungen, ohne die Reaktionszeit der Regelschleife signifikant zu beeinträchtigen. Die Wahl des Kondensatorwerts hängt von den spezifischen Anforderungen der Anwendung und dem gewünschten Kompromiss zwischen Rauschunterdrückung und Dynamik ab.
Vorteile gegenüber Standardlösungen im Detail
Im Vergleich zu Festspannungsreglern oder einfacheren Spannungsreferenzen bietet der TL 431 ACDBZT entscheidende Vorteile, die ihn für professionelle Anwendungen unentbehrlich machen:
- Flexibilität: Ein einzelnes Bauteil deckt einen breiten Spannungsbereich ab, was die Designflexibilität erhöht und die Notwendigkeit von verschiedenen Bauteilen für unterschiedliche Spannungen reduziert.
- Präzision auf Niveau: Die einstellbare Natur ermöglicht eine Feinabstimmung der Spannung auf ein exaktes Niveau, das mit Festspannungsreglern oft nur mit zusätzlichen Komponenten erreicht werden kann.
- Kosteneffizienz: Durch die Reduzierung der Anzahl benötigter Bauteile und die Vereinfachung des Designs sinken die Stücklistenkosten und der Entwicklungsaufwand.
- Platzersparnis: Das kompakte SOT-23-3 Gehäuse ist ideal für moderne, platzbeschränkte Platinenlayouts.
- Hervorragende Stabilität: Die Temperaturabhängigkeit ist minimal, was eine konstante Leistung über einen weiten Temperaturbereich gewährleistet.
Häufig gestellte Fragen zu TL 431 ACDBZT – Spannungsreferenz, einstellbar, 2,495 … 36 V, SOT-23-3
Was genau ist eine Spannungsreferenz?
Eine Spannungsreferenz ist eine elektronische Schaltung oder ein Bauteil, das eine stabile und präzise Ausgangsspannung erzeugt, die über einen weiten Bereich von Betriebsbedingungen (wie Temperatur und Versorgungsspannung) nahezu konstant bleibt. Sie dient als Grundlage für die Spannungsmessung und -regelung in elektronischen Geräten.
Wie stelle ich die Ausgangsspannung des TL 431 ACDBZT ein?
Die Ausgangsspannung des TL 431 ACDBZT wird durch die externe Beschaltung mit zwei Widerständen (R1 und R2) eingestellt. Die Formel lautet Vout = Vref * (1 + R2 / R1). Durch die Auswahl geeigneter Werte für R1 und R2 können Sie die gewünschte Ausgangsspannung im Bereich von 2,495 V bis 36 V präzise einstellen.
Welche Vorteile bietet das SOT-23-3 Gehäuse?
Das SOT-23-3 Gehäuse ist ein Standard für Surface-Mount-Devices (SMD). Es ist sehr kompakt und ermöglicht eine effiziente Integration in moderne, dicht bestückte Leiterplattenlayouts. Dies ist besonders vorteilhaft in Geräten, bei denen Platz eine entscheidende Rolle spielt.
Ist der TL 431 ACDBZT für den Einsatz in rauen Umgebungen geeignet?
Ja, der TL 431 ACDBZT ist für einen breiten Betriebstemperaturbereich von -40 °C bis +85 °C ausgelegt. Seine robuste Bauweise und die geringe Empfindlichkeit gegenüber Temperaturschwankungen machen ihn zu einer zuverlässigen Wahl für Anwendungen, die auch unter widrigen Bedingungen funktionieren müssen.
Wie unterscheidet sich der TL 431 ACDBZT von einem Festspannungsregler?
Der Hauptunterschied liegt in der Einstellbarkeit. Während Festspannungsregler eine feste Ausgangsspannung liefern (z.B. 5 V oder 3,3 V), ermöglicht der TL 431 ACDBZT die freie Wahl der Ausgangsspannung innerhalb seines spezifizierten Bereichs. Dies bietet eine deutlich höhere Flexibilität für verschiedene Designs.
Kann der TL 431 ACDBZT auch als Strombegrenzung verwendet werden?
Ja, mit der richtigen Schaltungstopologie kann der TL 431 ACDBZT auch zur Implementierung einer programmierbaren Strombegrenzung eingesetzt werden. Seine Fähigkeit, auf Spannungsänderungen zu reagieren, kann genutzt werden, um den Stromfluss zu kontrollieren.
Welchen Einfluss hat die Temperatur auf die Referenzspannung?
Der TL 431 ACDBZT zeichnet sich durch einen geringen Temperaturkoeffizienten der Referenzspannung aus, der typischerweise bei maximal 50 ppm/°C liegt. Dies bedeutet, dass die Referenzspannung nur sehr geringfügig auf Temperaturschwankungen reagiert, was für präzise Anwendungen von großer Bedeutung ist.
