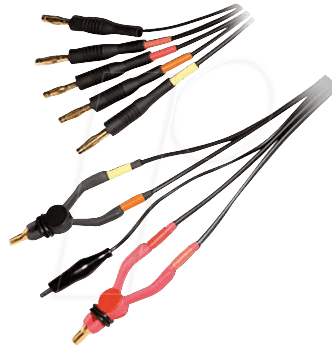

TKL 065 BAN – Prüfmittel-Set, Kelvin-Messleitung: Präzision für anspruchsvolle Messtechnik
Das TKL 065 BAN – Prüfmittel-Set, Kelvin-Messleitung wurde speziell entwickelt, um präzise Messungen niederohmiger Widerstände auch unter anspruchsvollen Umgebungsbedingungen zu ermöglichen. Dieses Set ist die ideale Lösung für Elektroingenieure, Servicetechniker, Labormitarbeiter und alle, die auf höchste Messgenauigkeit angewiesen sind, wenn es um die Verifizierung der Leitfähigkeit von Materialien, die Prüfung von Schutzleitern oder die Charakterisierung von Kontakten geht.
Die Vorteile der Kelvin-Messtechnik im Detail
Die Kelvin-Messtechnik, auch Vierleiter-Messung genannt, eliminiert effektiv den Einfluss von Leitungswiderständen und Übergangswiderständen, der bei herkömmlichen zweipoligen Messmethoden zu signifikanten Verfälschungen der Messergebnisse führen kann. Das TKL 065 BAN nutzt dieses Prinzip durch seine spezielle Konstruktion, um eine beispiellose Genauigkeit zu gewährleisten. Standardlösungen, die auf einer zweipoligen Messung basieren, können bei der Erfassung von sehr geringen Widerstwerten, wie sie beispielsweise bei Kupferverbindungen, Schweißnähten oder dicken Leiterbahnen auftreten, keine verlässlichen Ergebnisse liefern. Die Kelvin-Messleitungen des TKL 065 BAN sind hier die überlegene Wahl, da sie durch die separate Strom- und Spannungszuführung eine intrinsisch hohe Präzision ermöglichen.
Herausragende Eigenschaften des TKL 065 BAN – Prüfmittel-Set
- Eliminierung von Messfehlern: Durch die Vierleiter-Kelvin-Technik werden störende Leitungswiderstände und Übergangswiderstände vollständig kompensiert.
- Hohe Messgenauigkeit: Selbst im Milliohm- und Mikroohm-Bereich werden verlässliche und reproduzierbare Messergebnisse erzielt.
- Robuste Konstruktion: Die Komponenten sind für den professionellen Einsatz im Feld und Labor ausgelegt und widerstehen typischen Belastungen.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Messaufgaben in der Elektrotechnik, Automobilindustrie, Luftfahrt und Forschung.
- Intuitive Handhabung: Die Anordnung der Anschlussklemmen und die klare Kennzeichnung erleichtern die schnelle und fehlerfreie Inbetriebnahme.
Technische Spezifikationen und Materialqualität
| Kategorie | Beschreibung |
|---|---|
| Messtechnik-Prinzip | Kelvin-Vierleiter-Messung (Vierpunktmessung) |
| Anwendungsbereich | Messung niederohmiger Widerstände, Prüfung von Schutzleitern, Widerstandsmessung von Leitungen, Kontakten und Verbindungen |
| Messbereich | Optimiert für Messungen im niedrigen Widerstandsbereich (µΩ bis wenige Ω) |
| Leitermaterial | Hochflexibles, verzinntes Kupferlitze mit geringem Widerstand für minimale Eigendämpfung |
| Isolation | Langlebige, abriebfeste Isolierung (typischerweise PVC oder Gummi-Elastomer-Mischung) für Sicherheit und Flexibilität |
| Anschlussklemmen | Robuste, gut isolierte Krokodilklemmen oder spezielle Kelvin-Spannungs- und Stromklemmen für sicheren Kontakt |
| Steckverbindungen | Standardisierte und sichere Steckverbindungen (z.B. Bananenstecker), passend zu gängigen Messgeräten |
| Länge der Messleitungen | Optimale Länge für Flexibilität bei gleichzeitiger Minimierung des eigenen Leitungswiderstands (häufig 1-2 Meter) |
| Temperaturbereich | Geeignet für den Einsatz in einem breiten Betriebstemperaturbereich (typischerweise -20°C bis +70°C) |
Umfassende Anwendungsfelder für präzise Widerstandsmessungen
Das TKL 065 BAN – Prüfmittel-Set, Kelvin-Messleitung ist ein unverzichtbares Werkzeug in zahlreichen technischen Disziplinen. In der Elektrotechnik und Elektronikindustrie dient es zur exakten Bestimmung von Leiterbahnwiderständen auf Leiterplatten, zur Überprüfung von Lötstellenqualität und zur Charakterisierung von Bauteilen wie Shunts oder Widerstandsbahnen. Automobiltechniker nutzen es zur Überprüfung der Integrität von Masseverbindungen, Batteriekabeln und der Leitfähigkeit von Karosserieteilen, was entscheidend für die Fehlerdiagnose und die Sicherstellung der elektrischen Performance ist. In der Luft- und Raumfahrt, wo höchste Zuverlässigkeit und Sicherheit oberste Priorität haben, ist die präzise Messung von Schutzleitern und Verbindungen unerlässlich, um statische Aufladung und elektromagnetische Störungen zu minimieren.
Auch in Forschung und Entwicklung spielt das Set eine zentrale Rolle. Wissenschaftler und Ingenieure können damit Materialeigenschaften untersuchen, die Performance von neuen leitfähigen Materialien bewerten oder die Widerstandsänderungen unter verschiedenen physikalischen Bedingungen (z.B. Temperatur, Druck) exakt dokumentieren. Die vierpolige Kelvin-Messung stellt sicher, dass die Messergebnisse nicht durch die Qualität der Kontaktierung oder die Länge der Messleitungen beeinflusst werden, was für die Reproduzierbarkeit von Experimenten und die Validierung von Theorien von größter Bedeutung ist. Die klare Trennung von Stromzuführung und Spannungsabgriff ist hierbei der Schlüssel.
Die Qualität der verwendeten Materialien, insbesondere der Leitermaterialien und der Isolierung, ist ein weiterer kritischer Faktor. Hochwertige, feindrähtige Kupferlitze, oft verzinnt, minimiert den Übergangswiderstand an den Anschlussstellen und gewährleistet eine hohe Flexibilität der Kabel, was die Handhabung im täglichen Gebrauch erheblich erleichtert und die Lebensdauer des Sets verlängert. Die robuste Isolierung schützt die empfindlichen Messkreise und das Personal vor elektrischen Einflüssen und mechanischer Beschädigung. Die Auswahl geeigneter Anschlussklemmen, die sowohl einen guten elektrischen Kontakt als auch eine sichere mechanische Verbindung gewährleisten, rundet das Profil eines professionellen Prüfmittel-Sets ab.
FAQ – Häufig gestellte Fragen zu TKL 065 BAN – Prüfmittel-Set, Kelvin-Messleitung
Was ist der Hauptvorteil der Kelvin-Messleitung gegenüber Standardmessmethoden?
Der Hauptvorteil der Kelvin-Messleitung (Vierleiter-Messung) ist die vollständige Eliminierung des Einflusses von Leitungs- und Übergangswiderständen auf das Messergebnis. Dies ermöglicht die präzise Messung sehr kleiner Widerstände, wo zweipolige Methoden versagen.
Für welche Messaufgaben ist das TKL 065 BAN Prüfmittel-Set besonders geeignet?
Das Set eignet sich hervorragend für die Messung von niederohmigen Widerständen, die Prüfung von Schutzleitern, die Messung von Widerständen von Leitungen, Kontakten, Schweißnähten und anderen Verbindungen, bei denen minimale Widerstände kritisch sind.
Kann das Set mit jedem Multimeter verwendet werden?
Das Set ist als Zubehör für Geräte konzipiert, die eine Kelvin-Messfunktion unterstützen oder die Anschlussbuchsen für typische Messleitungen (z.B. 4mm Bananenstecker) aufweisen. Die Kompatibilität hängt von den Eingangsbuchsen und der Messfunktionalität des verwendeten Messgerätes ab.
Wie werden die Kelvin-Messleitungen korrekt angeschlossen?
Zwei Leitungen (oft mit roten und schwarzen Markierungen) dienen der Stromzuführung (Stromquelle), während zwei weitere Leitungen, die sehr nah an den zu messenden Kontakten angebracht werden, die Spannung abgreifen. Das Messgerät misst dann den Spannungsabfall über dem Prüfling, während der Strom durch separate Leitungen zu- und abgeführt wird.
Ist das TKL 065 BAN Set auch für den Außeneinsatz geeignet?
Ja, dank seiner robusten Bauweise und langlebigen Materialien ist das Set für den professionellen Einsatz im Feld konzipiert. Die Isolierung und die Anschlussklemmen sind auf Strapazierfähigkeit ausgelegt.
Welche Rolle spielt die Materialqualität der Messleitungen?
Die Materialqualität, insbesondere die Verwendung von hochleitfähigem und flexiblem Kupferlitze, ist entscheidend für geringe Eigendämpfung und lange Lebensdauer. Die Isolation muss dabei robust und sicher sein.
Wie unterscheidet sich die Kelvin-Messung von einer einfachen Widerstandsmessung mit einem Multimeter?
Eine einfache Widerstandsmessung mit einem Multimeter verwendet typischerweise nur zwei Anschlüsse, was den Widerstand der Messleitungen und der Kontaktstellen zum Messergebnis addiert. Die Kelvin-Messung trennt Stromzuführung und Spannungsabgriff, wodurch diese störenden Widerstände eliminiert werden.
