Der TJA1042T/3 – CAN Transceiver: Zuverlässige Kommunikation für anspruchsvolle Embedded-Systeme
Für Entwickler und Ingenieure, die eine robuste und energieeffiziente Schnittstelle für CAN-Netzwerke in ihren Embedded-Systemen benötigen, stellt der TJA1042T/3 – CAN Transceiver die ideale Lösung dar. Dieses Bauteil überwindet die Grenzen herkömmlicher Transceiver durch seinen integrierten Standby-Modus und die flexible Mikrocontroller-Schnittstelle, die eine optimierte Energieverwaltung und eine nahtlose Integration in moderne Elektronikdesigns ermöglicht. Es ist prädestiniert für Anwendungen im Automobilbereich, der industriellen Automatisierung und darüber hinaus, wo Zuverlässigkeit und Leistungsfähigkeit im Vordergrund stehen.
Vorteile des TJA1042T/3 – CAN Transceiver
Der TJA1042T/3 – CAN Transceiver hebt sich von Standardlösungen durch eine Reihe von Kernvorteilen ab, die ihn zur überlegenen Wahl für anspruchsvolle Projekte machen:
- Integrierter Standby-Modus: Dieser Modus ermöglicht eine signifikante Reduzierung des Stromverbrauchs in Ruhezuständen, was für batteriebetriebene oder energiebewusste Anwendungen unerlässlich ist. Die schnelle Wiederherstellung aus dem Standby-Modus gewährleistet dabei minimale Latenzzeiten.
- Flexible Mikrocontroller-Schnittstelle (3-5V): Die Kompatibilität mit sowohl 3.3V als auch 5V Mikrocontrollern vereinfacht die Systemintegration erheblich und eliminiert die Notwendigkeit externer Pegelwandler, was zu einer reduzierten Stückliste und einem kompakteren Design führt.
- Hohe Störfestigkeit: Entwickelt nach Automotive-Standards, bietet der TJA1042T/3 eine herausragende Immunität gegenüber elektromagnetischen Störungen (EMI), was für den zuverlässigen Betrieb in rauen Umgebungen von entscheidender Bedeutung ist.
- Erweiterter Temperaturbereich: Mit seinem robusten Design ist dieser Transceiver für einen breiten Betriebstemperaturbereich ausgelegt, was ihn für den Einsatz in extremen klimatischen Bedingungen qualifiziert.
- Fehlererkennung und Diagnose: Fortschrittliche interne Diagnosefunktionen ermöglichen die frühzeitige Erkennung von Busfehlern und Zuständen, was die Systemwartung und -diagnose erleichtert und die Gesamtbetriebssicherheit erhöht.

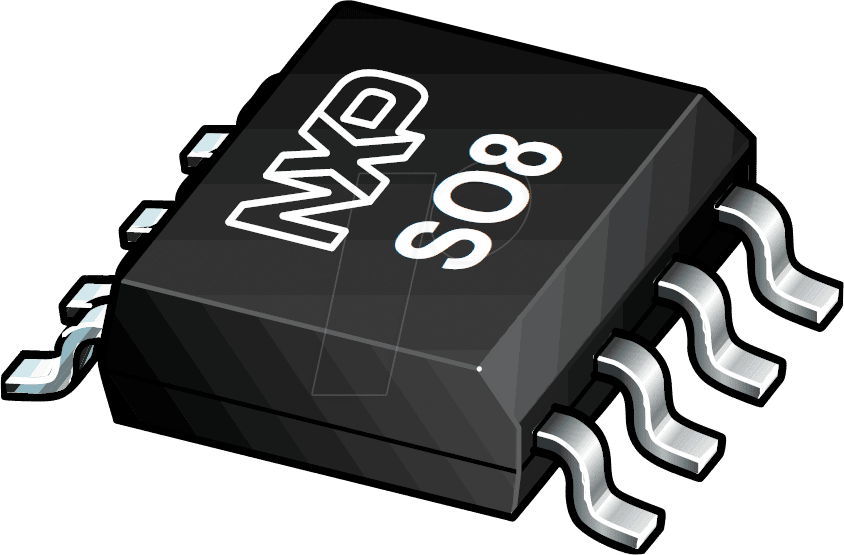

- Kompaktes SO-Gehäuse: Das Standard SO (Small Outline) Gehäuse ermöglicht eine platzsparende Bestückung auf der Leiterplatte und unterstützt automatisierte Fertigungsprozesse.
Technische Spezifikationen und Merkmale
Der TJA1042T/3 – CAN Transceiver repräsentiert eine hochentwickelte Technologie für die CAN-Bus-Kommunikation. Seine Konstruktion ist darauf ausgelegt, höchste Zuverlässigkeit und Leistung in einer Vielzahl von Anwendungen zu gewährleisten. Die spezifischen technischen Merkmale ermöglichen eine tiefergehende Betrachtung seiner Fähigkeiten:
| Merkmal | Beschreibung |
|---|---|
| CAN-Protokoll-Unterstützung | Kompatibel mit CAN-Spezifikation V2.0B und höher, inklusive CAN FD (Flexible Data-Rate) über zusätzliche Hardware-Implementierung des MCUs. Bietet eine bidirektionale Datenübertragung mit hoher Bandbreite. |
| Betriebsspannung (Bus) | Nominell 5V, mit Toleranzen, die für automotive und industrielle Standards ausgelegt sind. Ermöglicht die Anbindung an etablierte CAN-Bus-Infrastrukturen. |
| Mikrocontroller-Schnittstellenpegel | Unterstützt sowohl 3.3V als auch 5V Logikpegel, was eine breite Kompatibilität mit einer Vielzahl von Mikrocontrollern verschiedener Hersteller sicherstellt. Dies vereinfacht das Interface-Design erheblich. |
| Standby-Modus | Ermöglicht einen extrem niedrigen Stromverbrauch im Ruhezustand. Die Aktivierung erfolgt schnell und ist über einen dedizierten Pin oder softwaregesteuert möglich, ideal für energieeffiziente Systeme. |
| Übertragungsrate | Unterstützt Standard-CAN-Datenraten bis zu 1 Mbit/s. Die Fähigkeit zur Unterstützung höherer Raten hängt von der Implementierung des verbundenen Mikrocontrollers ab. |
| Eingangs-/Ausgangsschutz | Robust gegen ESD (Electrostatic Discharge) und transienten Überspannungen, was die Langlebigkeit des Bauteils in potenziell anspruchsvollen Umgebungen sicherstellt. |
| Gehäusetyp | SOIC (Small Outline Integrated Circuit) mit 8 Pins. Bietet eine gute Balance zwischen physischer Größe und Entflammbarkeit, was eine einfache Integration in gängige SMD-Fertigungsprozesse ermöglicht. |
| Temperaturbereich | Ausgelegt für den industriellen Temperaturbereich von -40°C bis +125°C. Dies gewährleistet zuverlässigen Betrieb unter extremen Umweltbedingungen. |
Anwendungsgebiete und Integration
Der TJA1042T/3 – CAN Transceiver ist aufgrund seiner herausragenden Merkmale vielseitig einsetzbar. Seine primären Anwendungsfelder liegen in Systemen, bei denen eine zuverlässige und effiziente Datenkommunikation über CAN unerlässlich ist. Dies umfasst:
- Automobilindustrie: Für Body Control Modules (BCM), Infotainment-Systeme, Steuergeräte im Antriebsstrang, Fahrerassistenzsysteme (ADAS) und andere netzwerkbasierte Fahrzeugarchitekturen. Die hohe Störfestigkeit und der breite Temperaturbereich sind hier entscheidend.
- Industrielle Automatisierung: Zur Vernetzung von Sensoren, Aktoren, SPS (Speicherprogrammierbare Steuerungen) und HMI (Human-Machine Interfaces) in Fabrikautomatisierungs- und Prozesssteuerungssystemen. Die Robustheit und der Standby-Modus sind für die Energieeffizienz industrieller Anlagen von Vorteil.
- Medizintechnik: In medizinischen Geräten, die eine zuverlässige und störungsfreie Kommunikation zwischen verschiedenen Modulen erfordern, wie z.B. Patientenüberwachungssysteme oder bildgebende Verfahren.
- IoT (Internet of Things): Für Gateways und Endknoten in industriellen IoT-Anwendungen, bei denen eine kosteneffiziente und energieoptimierte Kommunikation im Vordergrund steht.
- Bahntechnik: Zur Vernetzung von Komponenten in Zugsicherungs- und Steuerungssystemen, wo höchste Zuverlässigkeit unter widrigen Bedingungen gefordert ist.
Die Integration in bestehende oder neue Designs ist dank der flexiblen Spannungspegel und des standardisierten SO-Gehäuses unkompliziert. Entwickler profitieren von der direkten Anbindung an den CAN-Bus und der vereinfachten Ansteuerung über den Mikrocontroller, was die Entwicklungszeit und die Komplexität des Hardware-Designs reduziert. Die Energieeffizienz, insbesondere durch den Standby-Modus, leistet einen wichtigen Beitrag zur Reduzierung des Energieverbrauchs und zur Verlängerung der Batterielaufzeit in mobilen oder energieautarken Systemen.
FAQ – Häufig gestellte Fragen zu TJA1042T/3 – CAN transceiver mit Standby-Modus u. uC-Interface (3-5V), 5V, SO
Kann der TJA1042T/3 mit einem 3.3V Mikrocontroller verwendet werden?
Ja, der TJA1042T/3 ist explizit für eine flexible Mikrocontroller-Schnittstelle konzipiert, die sowohl 3.3V als auch 5V Logikpegel unterstützt. Dies ermöglicht eine problemlose Integration mit einer breiten Palette von Mikrocontrollern, ohne dass zusätzliche Pegelwandler erforderlich sind.
Wie funktioniert der Standby-Modus und welche Vorteile bietet er?
Der Standby-Modus des TJA1042T/3 reduziert den Stromverbrauch des Transceivers auf ein Minimum, wenn keine Datenübertragung stattfindet. Dies ist ideal für energiebewusste Anwendungen, wie z.B. batteriebetriebene Geräte oder Systeme, bei denen der Energieverbrauch optimiert werden muss. Die Aktivierung aus dem Standby-Modus erfolgt schnell, um sicherzustellen, dass keine wichtigen Datenübertragungen verpasst werden.
Ist dieser CAN Transceiver für den Einsatz in rauen Umgebungen geeignet?
Absolut. Der TJA1042T/3 wurde mit Blick auf Robustheit entwickelt und verfügt über eine hohe Störfestigkeit gegenüber elektromagnetischen Einflüssen (EMI) sowie einen erweiterten Betriebstemperaturbereich von -40°C bis +125°C. Diese Eigenschaften machen ihn ideal für anspruchsvolle Umgebungen wie die Automobilindustrie oder die industrielle Automatisierung.
Welche maximalen Datenraten unterstützt der TJA1042T/3?
Der TJA1042T/3 unterstützt die Standard-CAN-Datenraten bis zu 1 Mbit/s. Für höhere Datenraten wie bei CAN FD ist die zusätzliche Implementierung auf der Seite des Mikrocontrollers erforderlich, aber der Transceiver bietet die notwendige Basis für eine solche Erweiterung.
Welche Art von Fehlermeldungen oder Diagnosen kann das Bauteil liefern?
Der TJA1042T/3 verfügt über interne Diagnosefunktionen, die dazu beitragen können, Busfehler zu erkennen. Dies umfasst die Überwachung von Buszuständen und möglichen Fehlerquellen, was eine proaktive Fehlererkennung und eine einfachere Systemwartung ermöglicht.
In welchem Gehäuse wird der TJA1042T/3 geliefert?
Der TJA1042T/3 wird in einem kompakten SO (Small Outline) Gehäuse mit 8 Pins geliefert. Dieses Gehäuseformat ist weit verbreitet und unterstützt effiziente Bestückungsprozesse auf Leiterplatten.
Ist der TJA1042T/3 mit allen CAN-Controllern kompatibel?
Grundsätzlich ist der TJA1042T/3 mit allen Mikrocontrollern kompatibel, die eine CAN-Schnittstelle nach den CAN-Spezifikationen (z.B. V2.0B) implementieren. Die Flexibilität der Spannungspegel (3-5V) auf der Mikrocontroller-Seite erleichtert die Anbindung zusätzlich.
