TJA 1050 T/CM118 – Der Schlüssel zu robuster Buskommunikation in industriellen und Automotive-Anwendungen
Der TJA 1050 T/CM118 ist ein hochentwickelter Bus-Controller, konzipiert für zuverlässige und fehlerfreie Datenübertragung in anspruchsvollen Umgebungen. Entwickelt für Ingenieure, Systemintegratoren und Entwickler, die maximale Stabilität und Kompatibilität ihrer Kommunikationsnetzwerke sicherstellen müssen, löst dieses Bauteil Herausforderungen bei der Implementierung von CAN-Bus-Systemen, wo Datenintegrität und Latenz kritisch sind. Ideal für den Einsatz in der Automobilindustrie, industriellen Automatisierung und anderen sicherheitskritischen Applikationen, bietet der TJA 1050 eine überlegene Alternative zu weniger robusten oder älteren Schnittstellenlösungen.
Herausragende Leistungsmerkmale des TJA 1050 T/CM118
Was den TJA 1050 T/CM118 gegenüber Standardlösungen auszeichnet, ist seine Kombination aus hoher Störfestigkeit, präziser Signalformung und energieeffizientem Betrieb. Während einfache Transceiver oft anfällig für elektromagnetische Interferenzen (EMI) sind oder eine eingeschränkte Datenratenunterstützung bieten, wurde der TJA 1050 speziell entwickelt, um auch unter widrigsten Bedingungen eine konsistente und zuverlässige Buskommunikation zu gewährleisten. Sein integrierter Schutz gegen ESD und transiente Überspannungen minimiert das Risiko von Ausfällen und erhöht die Lebensdauer von verbundenen Systemen signifikant.
Maximale Zuverlässigkeit und Performance für Ihre Kommunikationssysteme
Die Kernfunktionalität des TJA 1050 T/CM118 liegt in seiner Fähigkeit, als hochintegrierter CAN-Controller zu agieren. Mit einem einzigen Treiber und einem einzigen Empfänger ist er optimiert für Punkt-zu-Punkt-Verbindungen oder als zentraler Knotenpunkt in CAN-Netzwerken, die eine robuste Schnittstelle erfordern. Die SOT-96-1 Gehäusebauform steht für kompakte Integration, selbst in Umgebungen mit begrenztem Platzangebot, wie es in modernen Fahrzeugarchitekturen oder spezialisierten Industrieanlagen häufig der Fall ist. Die fortschrittliche Chiparchitektur minimiert die Latenz und sorgt für eine präzise Interpretation der CAN-Nachrichten, was für zeitkritische Steuerungsaufgaben unerlässlich ist.
Vorteile des TJA 1050 T/CM118 im Überblick
- Hohe Störfestigkeit: Speziell entwickelt, um elektromagnetischen Störungen (EMI) und transienten Überspannungen standzuhalten, was zu einer erhöhten Systemstabilität führt.
- Präzise Signalverarbeitung: Garantiert die Integrität von CAN-Nachrichten durch exakte Signalformung und geringe Latenzzeiten.
- Energieeffizienter Betrieb: Optimiert für niedrigen Stromverbrauch, was besonders in batteriebetriebenen Systemen oder bei der Reduzierung des Energiebedarfs von Vorteil ist.
- Kompakte Bauform: Das SOT-96-1 Gehäuse ermöglicht eine platzsparende Integration in dichte Elektronikmodule.
- Erweiterter Temperaturbereich: Ausgelegt für den Betrieb unter extremen Temperaturen, was die Einsatzmöglichkeiten in anspruchsvollen Umgebungen erweitert.
- Integrierter Schutz: Bietet einen robusten Schutz gegen elektrostatische Entladungen (ESD), was die Lebensdauer und Zuverlässigkeit des Bauteils erhöht.
- Hohe Datenratenunterstützung: Kompatibel mit den gängigen CAN-Bus-Datenraten und zukünftigen Weiterentwicklungen.
Technische Spezifikationen und Design-Merkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | TJA 1050 T/CM118 |
| Funktion | CAN-Bus-Controller, 1 Treiber / 1 Empfänger |

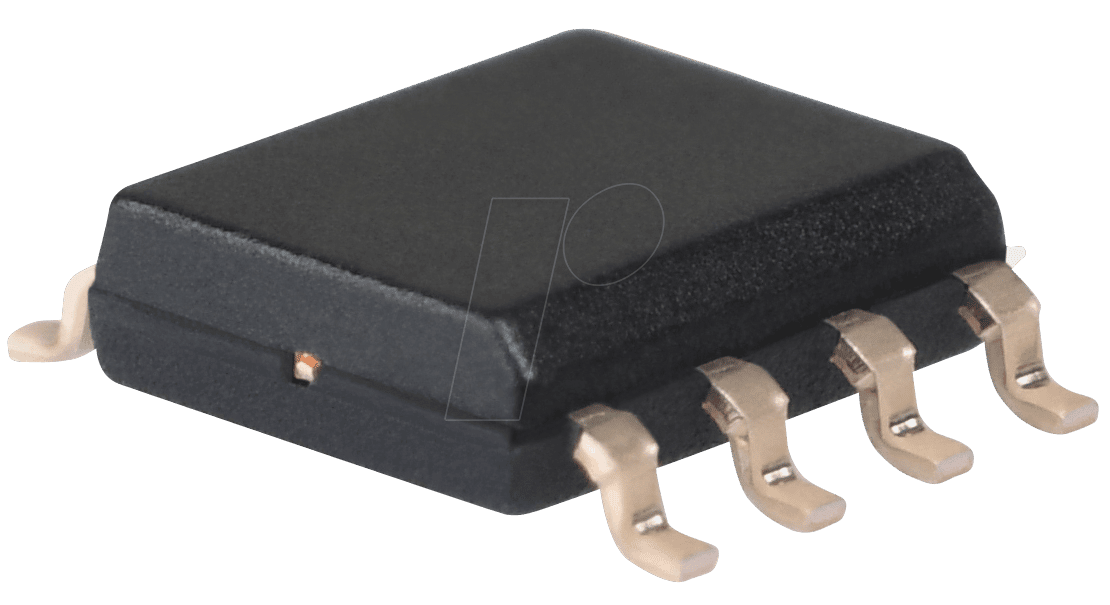

| Gehäuse | SOT-96-1 |
| Bus-Protokoll | CAN (Controller Area Network) |
| Betriebsspannung | Typischerweise 3.3V oder 5V, abhängig von der spezifischen Variante und Systemkonfiguration. Bietet Flexibilität für verschiedene Applikationen. |
| Schnittstellen | Differenzielle CAN-High und CAN-Low Signale, sowie Logikpegel für Host-CPU-Anbindung. |
| Störfestigkeit (EMI) | Hervorragende Immunität gegenüber externen elektromagnetischen Störungen durch optimiertes Schaltungsdesign und Abschirmung. |
| ESD-Schutz | Integrierte Schutzschaltungen für bis zu 8kV (Kontaktentladung) und 15kV (Luftentladung) auf den Busleitungen, um Schäden durch elektrostatische Entladungen zu verhindern. |
| Temperaturbereich | Ausgelegt für industrielle und Automotive-Anwendungen, typischerweise im Bereich von -40°C bis +125°C. |
| Datenraten | Unterstützt Standard-CAN-Datenraten bis zu 1 Mbit/s und kann für höhere Raten in spezifischen Konfigurationen genutzt werden. |
| Fehlererkennung & -behandlung | Unterstützt die grundlegenden CAN-Fehlerzustände und stellt Informationen zur Fehlerbehandlung für das Host-System bereit. |
Umfassende Anwendungsbereiche für den TJA 1050 T/CM118
Der TJA 1050 T/CM118 ist prädestiniert für eine breite Palette von Anwendungen, bei denen eine zuverlässige und störungsfreie Datenübertragung über den CAN-Bus unerlässlich ist. In der Automobilindustrie dient er als zentraler Baustein für Steuergeräte (ECUs), die für Motorsteuerung, Getriebe, ABS, Airbagsysteme und Infotainmentsysteme zuständig sind. Seine Robustheit gewährleistet die Kommunikation auch unter extremen Temperaturschwankungen und Vibrationen, denen Fahrzeuge ausgesetzt sind.
In der industriellen Automatisierung wird der TJA 1050 für die Vernetzung von Sensoren, Aktoren und speicherprogrammierbaren Steuerungen (SPS) eingesetzt. Dies umfasst Produktionslinien, Robotik, Prozesssteuerungen und Gebäudeautomationssysteme. Die hohe Störfestigkeit ist hierbei entscheidend, um eine unterbrechungsfreie Produktion und sichere Anlagensteuerung zu gewährleisten.
Weitere Einsatzgebiete finden sich in der Medizintechnik, wo die Zuverlässigkeit der Datenübertragung für die Patientenüberwachung und medizinische Geräte unerlässlich ist, sowie in der Luft- und Raumfahrt und im Schienenverkehr, wo höchste Sicherheitsstandards und maximale Ausfallsicherheit gefordert sind. Die Kompatibilität mit einer Vielzahl von CAN-Protokollstacks und die einfache Integration in bestehende Designs machen den TJA 1050 zu einer flexiblen und zukunftssicheren Wahl.
FAQ – Häufig gestellte Fragen zu TJA 1050 T/CM118 – Bus-Controller, 1 Treiber / 1 Empfänger, SOT-96-1
Was ist die Hauptfunktion des TJA 1050 T/CM118?
Der TJA 1050 T/CM118 ist ein CAN-Bus-Controller, der als Schnittstellentreiber und -empfänger fungiert. Er wandelt die differentiellen CAN-Bus-Signale in Logikpegel um, die von einem Mikrocontroller verarbeitet werden können, und umgekehrt. Seine Hauptfunktion ist die Sicherstellung einer robusten und zuverlässigen Datenkommunikation über das CAN-Netzwerk.
Für welche Umgebungen ist der TJA 1050 T/CM118 besonders geeignet?
Er ist hervorragend geeignet für anspruchsvolle Umgebungen wie die Automobilindustrie und industrielle Automatisierung, wo hohe Temperaturen, Vibrationen und elektromagnetische Störungen herrschen. Seine integrierten Schutzmechanismen machen ihn widerstandsfähig gegen diese Widrigkeiten.
Welche Vorteile bietet das SOT-96-1 Gehäuse?
Das SOT-96-1 Gehäuse ist eine kompakte SMD-Bauform, die eine platzsparende Integration auf der Leiterplatte ermöglicht. Dies ist besonders vorteilhaft in Systemen mit begrenztem Bauraum, wie sie in modernen elektronischen Geräten und Fahrzeugen üblich sind.
Kann der TJA 1050 T/CM118 mit höheren CAN-Datenraten als 1 Mbit/s betrieben werden?
Der TJA 1050 T/CM118 ist spezifiziert für Standard-CAN-Datenraten bis zu 1 Mbit/s. Für höhere Datenraten wie CAN FD (Flexible Data-Rate) sind spezifische Controller und Transceiver erforderlich, obwohl die prinzipielle Robustheit dieses Transceivers eine gute Basis für die Signalintegrität auch bei erhöhten Raten sein kann, wenn das Gesamtsystem entsprechend ausgelegt ist.
Welche Art von ESD-Schutz bietet der TJA 1050 T/CM118?
Der Baustein verfügt über integrierte Schutzschaltungen gegen elektrostatische Entladungen (ESD). Diese schützen die Busleitungen typischerweise vor Entladungen von bis zu 8 kV Kontaktentladung und 15 kV Luftentladung, was die Zuverlässigkeit des Systems erheblich erhöht.
Ist der TJA 1050 T/CM118 kompatibel mit gängigen CAN-Protokollstacks?
Ja, der TJA 1050 T/CM118 ist als Hardware-Schnittstellentreiber konzipiert und somit vollständig kompatibel mit den meisten gängigen CAN-Protokollstacks und Softwarebibliotheken, die für Mikrocontroller-basierte Systeme entwickelt wurden.
Was bedeutet „1 Treiber / 1 Empfänger“ in der Produktbezeichnung?
Diese Angabe bedeutet, dass der TJA 1050 T/CM118 über einen Ausgangstreiber verfügt, der CAN-Bus-Signale sendet, und über einen Eingangsempfänger, der CAN-Bus-Signale empfängt. Er ist somit als bidirektionale Schnittstelle für den CAN-Bus ausgelegt, typischerweise für eine spezifische Buslinie.
