Der TIP 36C STM: Ihre zuverlässige Lösung für anspruchsvolle Leistungselektronik
Wenn Sie auf der Suche nach einem leistungsstarken und zuverlässigen Schaltelement für Ihre komplexen Schaltungsdesigns sind, das maximale Effizienz und Robustheit garantiert, dann ist der TIP 36C STM die ideale Wahl. Dieser PNP-Leistungstransistor wurde speziell für anspruchsvolle Anwendungen entwickelt, bei denen es auf hohe Strombelastbarkeit, Spannungsfestigkeit und thermische Stabilität ankommt. Er ist die überlegene Alternative zu Standardtransistoren, die unter diesen Bedingungen an ihre Grenzen stoßen, und ermöglicht Ihnen, Projekte mit höchster Präzision und Langlebigkeit zu realisieren.
Maximale Leistung und Robustheit: Die Kernvorteile des TIP 36C STM
Der TIP 36C STM zeichnet sich durch eine beeindruckende Kombination aus technischen Spezifikationen aus, die ihn von konventionellen Lösungen abheben und ihn zur ersten Wahl für professionelle Anwender machen:
- Höchste Strombelastbarkeit: Mit einer maximalen Kollektorstromstärke von 25A bewältigt dieser Transistor mühelos hohe Lasten, die in vielen industriellen und professionellen Anwendungen typisch sind. Dies vermeidet Überlastungen und potenzielle Ausfälle von Geräten, die bei weniger leistungsfähigen Komponenten auftreten könnten.
- Ausgezeichnete Spannungsfestigkeit: Eine Kollektor-Emitter-Spannung von 100V bietet eine signifikante Sicherheitsreserve und ermöglicht den Einsatz in Systemen mit höheren Spannungsniveaus, ohne die Zuverlässigkeit zu beeinträchtigen.
- Erhebliche Verlustleistung: Die dissipative Leistung von 125W stellt sicher, dass der Transistor auch unter hoher Last kühl bleibt. Dies ist entscheidend für die Langlebigkeit der Schaltung und reduziert die Notwendigkeit für aufwendige Kühllösungen.

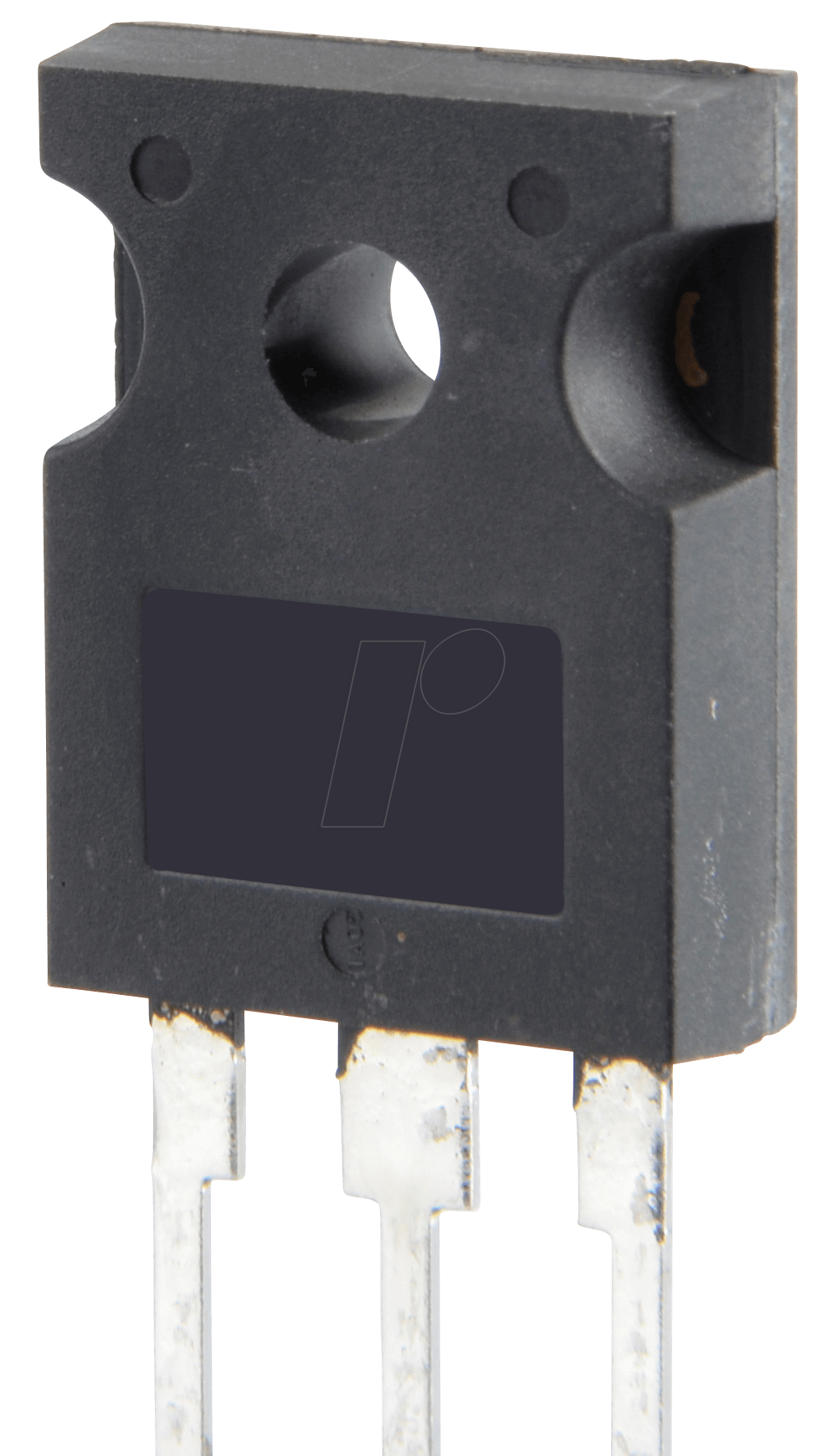

- Robuste TO-247-Bauform: Das TO-247-Gehäuse ist für seine hervorragende Wärmeableitung und mechanische Stabilität bekannt. Es ist ideal für Anwendungen, die eine intensive thermische Belastung und eine hohe Zuverlässigkeit erfordern.
- PNP-Charakteristik: Die PNP-Bauart bietet spezifische Schaltungsvorteile, insbesondere in Push-Pull-Konfigurationen und als Lastschalter, wo eine Ansteuerung mit Massebezug vorteilhaft ist.
Anwendungsbereiche und Einsatzszenarien
Der TIP 36C STM ist ein vielseitiger Leistungstransistor, der sich für eine breite Palette von Applikationen eignet:
- Motorsteuerungen: Präzise und leistungsstarke Steuerung von Gleichstrommotoren in Industrieautomation, Robotik und Elektromobilität.
- Netzteilkonstruktionen: Robuste Schaltregler, lineare Netzteile und Überspannungsschutzschaltungen, die hohe Ströme und Spannungen sicher handhaben müssen.
- Audioverstärker: Als Ausgangstransistor in leistungsstarken Audioendstufen für professionelle Beschallungsanlagen und Hi-Fi-Systeme.
- Industrielle Schaltanwendungen: Schalten von hohen Lasten in industriellen Steuerungen, Relaisansteuerungen und Energieverteilungssystemen.
- Beleuchtungstechnik: Steuerung von Hochleistung-LED-Arrays und anderen Lichtquellen, die eine hohe Stromversorgung benötigen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Leistungstransistor |
| Transistortyp | PNP |
| Maximale Kollektor-Emitter-Spannung (Vce) | 100 V |
| Maximale Kollektorstromstärke (Ic) | 25 A |
| Dissipative Leistung (Pd) | 125 W |
| Gehäuseform | TO-247 |
| Haupteinsatzgebiet | Leistungsschalten, Verstärkung |
| Thermische Stabilität | Optimiert durch TO-247-Gehäuse für effiziente Wärmeableitung |
FAQs – Häufig gestellte Fragen zu TIP 36C STM – Leistungstransistor, PNP, 100V, 25A, 125W, TO-247
Kann der TIP 36C STM als direkter Ersatz für einen NPN-Transistor verwendet werden?
Nein, der TIP 36C STM ist ein PNP-Transistor und weist eine umgekehrte Polarität im Vergleich zu einem NPN-Transistor auf. Eine direkte Substitution ist nicht ohne Anpassung der Schaltung möglich. Die Ansteuerung und die Stromflussrichtung sind entgegengesetzt.
Welche Art von Kühlung wird für den TIP 36C STM empfohlen?
Aufgrund seiner hohen Verlustleistung von 125W ist eine angemessene Kühlung unerlässlich. Je nach Anwendung kann ein passiver Kühlkörper oder bei höheren Dauerlasten eine aktive Kühlung (Lüfter) erforderlich sein, um die Betriebstemperatur im zulässigen Bereich zu halten und die Lebensdauer des Transistors zu maximieren.
Ist der TIP 36C STM für Hochfrequenzanwendungen geeignet?
Während der TIP 36C STM ein Leistungstransistor ist, liegt sein primärer Fokus auf der Leistungsverarbeitung bei niedrigeren bis mittleren Frequenzen. Für sehr hochfrequente Schaltanwendungen, die spezielle HF-Transistoren erfordern, ist er möglicherweise nicht die optimale Wahl.
Welche Sicherheitsmaßnahmen sind beim Umgang mit dem TIP 36C STM zu beachten?
Wie bei allen Leistungselektronikbauteilen sollten statische Entladungen vermieden und geeignete ESD-Schutzmaßnahmen getroffen werden. Achten Sie auf die korrekte Polarität bei der Beschaltung und stellen Sie sicher, dass die Strom- und Spannungsfestigkeit der Anwendung die maximalen Nennwerte des Transistors nicht überschreitet.
Wo liegen die Vorteile des TO-247-Gehäuses gegenüber anderen Gehäusen?
Das TO-247-Gehäuse ist größer und robuster als beispielsweise ein TO-220-Gehäuse. Es verfügt über eine dickere Metallbasis und in der Regel über drei stabile Anschlusspins, was eine bessere Wärmeableitung ermöglicht und eine höhere mechanische Belastbarkeit bietet. Dies macht es ideal für Anwendungen mit hoher Leistungsaufnahme.
Kann der TIP 36C STM für digitale Schaltungen verwendet werden?
Ja, der TIP 36C STM kann in digitalen Schaltungen eingesetzt werden, insbesondere als Leistungsschalter, um höhere Lasten zu steuern, die von Logik-ICs nicht direkt geschaltet werden können. Seine Hauptanwendung liegt jedoch im Bereich der Leistungselektronik und nicht in der schnellen Logikschaltung.
Welche Schutzbeschaltungen sind empfehlenswert?
Es ist ratsam, Schutzbeschaltungen wie Freilaufdioden bei induktiven Lasten (z. B. Motoren, Relais) zu integrieren, um Spannungsspitzen beim Abschalten zu dämpfen. Ebenso können Sicherungen oder Strombegrenzungen die Komponente vor unzulässiger Überlastung schützen.
