Leistungsstarke Schaltlösungen mit dem TIP 162 Darlington-Transistor
Wenn Sie in anspruchsvollen Elektronikprojekten nach einer zuverlässigen und robusten Lösung für hohe Spannungen und Ströme suchen, ist der TIP 162 Darlington-Transistor Ihre erste Wahl. Dieser NPN-Leistungstransistor wurde speziell für Anwendungen entwickelt, die eine hohe Stromverstärkung und eine präzise Schaltung erfordern, und bietet eine überlegene Performance gegenüber Standard-Transistoren in vergleichbaren Leistungsklassen.
Überlegene Leistung und Zuverlässigkeit
Der TIP 162 Darlington-Transistor zeichnet sich durch seine beeindruckenden Spezifikationen aus, die ihn für eine Vielzahl von Hochleistungsanwendungen prädestinieren. Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 380V, einer maximalen Kollektorstromstärke (IC) von 10A und einer maximalen Verlustleistung (PD) von 125W ist dieser Transistor konzipiert, um auch unter anspruchsvollen Betriebsbedingungen stabil und effizient zu arbeiten. Seine integrierte Darlington-Schaltung bietet eine außergewöhnlich hohe Stromverstärkung (hFE), was bedeutet, dass bereits ein geringer Basisstrom ausreicht, um einen hohen Kollektorstrom zu schalten. Dies reduziert die Anforderungen an die Ansteuerungsschaltung und vereinfacht das Design.
Vorteile des TIP 162 im Überblick
- Hohe Spannungsfestigkeit: Mit 380V VCEO ist der TIP 162 ideal für Hochspannungsanwendungen, bei denen andere Transistoren an ihre Grenzen stoßen.
- Hohe Strombelastbarkeit: 10A kontinuierlicher Kollektorstrom ermöglicht den Einsatz in leistungshungrigen Schaltungen, wie z.B. Netzteilen, Motorsteuerungen und Leistungsumrichtern.
- Geringe Sättigungsspannung: Die integrierte Darlington-Struktur minimiert die Spannungsabfälle im eingeschalteten Zustand, was zu geringeren Verlusten und einer verbesserten Effizienz führt.
- Hohe Stromverstärkung: Ermöglicht die Steuerung hoher Ströme mit geringen Basisströmen, was die Komplexität der Ansteuerungsschaltung reduziert.
- Robustes TO-247-Gehäuse: Dieses Standardgehäuse bietet eine exzellente Wärmeableitung und mechanische Stabilität, was für den Einsatz in Hochleistungsanwendungen unerlässlich ist.
- Zuverlässigkeit und Langlebigkeit: Gefertigt nach strengen Qualitätsstandards, gewährleistet der TIP 162 eine lange Lebensdauer und zuverlässige Funktion.
Technische Spezifikationen und Konstruktionsmerkmale
Der TIP 162 ist ein siliziumbasierter NPN-Darlington-Transistor, der für seine hohe Leistung und Effizienz bekannt ist. Sein Aufbau ermöglicht es ihm, hohe Spannungen zu schalten und gleichzeitig erhebliche Ströme zu verarbeiten, was ihn zu einer idealen Komponente für eine Vielzahl von Schalt- und Verstärkeranwendungen macht.
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Sperrspannung (VCEO) | 380 V |
| Maximale Kollektorstromstärke (IC) | 10 A |
| Maximale Verlustleistung (PD) | 125 W |
| Stromverstärkung (hFE) | Mindestens 1000 bei IC = 10 A und VCE = 5 V (typischer Wert, kann je nach Hersteller variieren) |

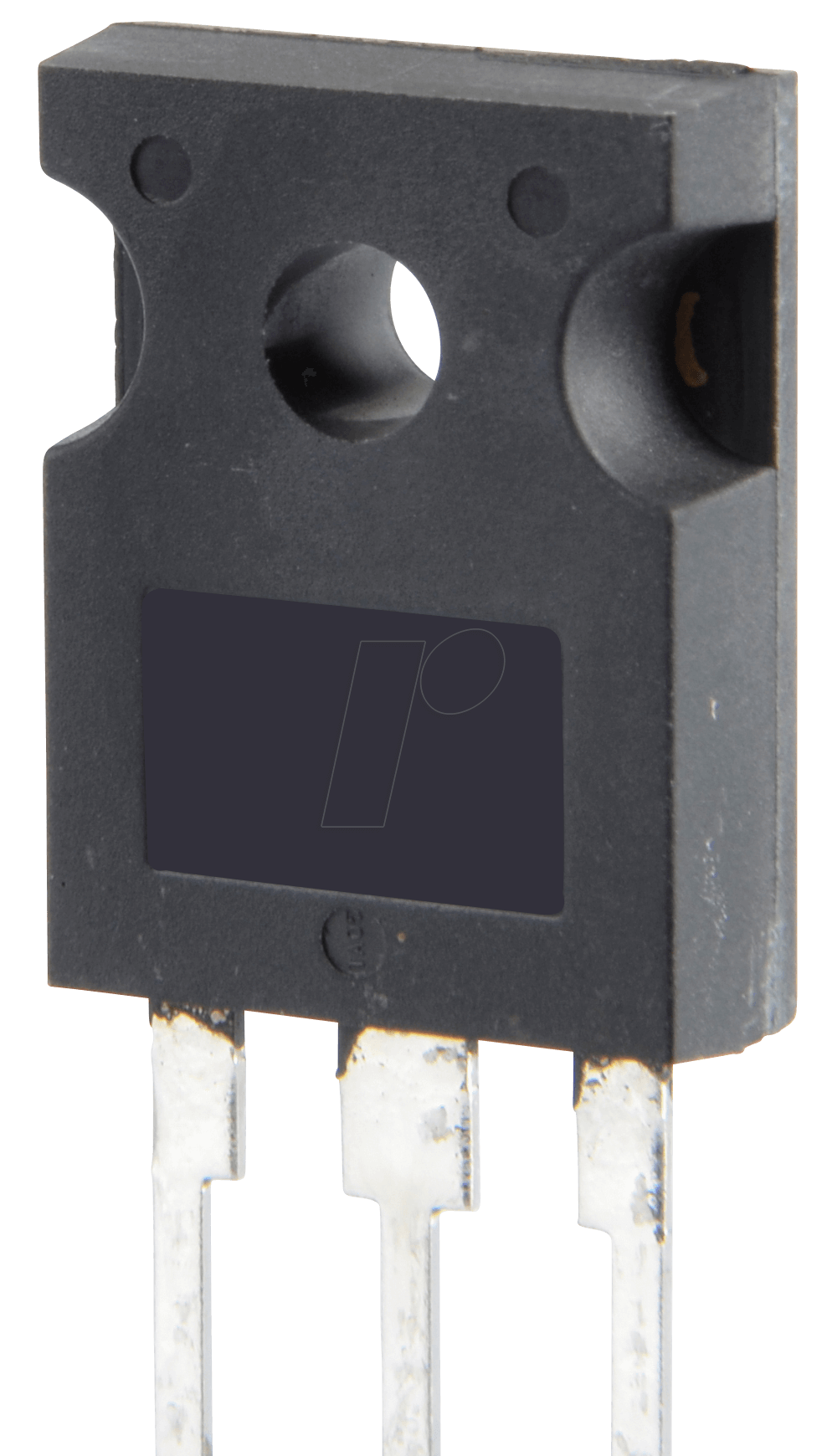

| Gehäusetyp | TO-247 |
| Betriebstemperaturbereich | -65°C bis +150°C |
| Sättigungsspannung (VCE(sat)) | Typischerweise unter 2 V bei IC = 10 A und IB = 20 mA (kann je nach Hersteller variieren) |
Anwendungsgebiete und Einsatzmöglichkeiten
Dank seiner robusten Eigenschaften findet der TIP 162 Darlington-Transistor in einer breiten Palette von professionellen und industriellen Anwendungen Einsatz:
- Leistungsumrichter: Ideal für die Steuerung von Wechselrichtern und Frequenzumrichtern, wo hohe Spannungen und Ströme verarbeitet werden müssen.
- Netzteile: Zur Schaltung und Regelung von Ausgangsspannungen in Hochleistungsnetzteilen.
- Motorsteuerungen: Ermöglicht die präzise Ansteuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren.
- Blitzgeräte und Stroboskope: Die hohe Stromschaltfähigkeit ist für Anwendungen mit kurzen, energiereichen Impulsen prädestiniert.
- Relais- und Lastaussteuerung: Zur zuverlässigen Ansteuerung von Relais, Spulen und anderen induktiven Lasten.
- Industrielle Automatisierung: In Steuerungs- und Regelungssystemen, die hohe elektrische Belastungen erfordern.
- Schweißgeräte: Für Anwendungen, bei denen hohe Ströme für kurze Zeit benötigt werden.
Häufig gestellte Fragen zu TIP 162 – Darlington-Transistor, NPN, 380V, 10A, 125W, TO-247
Was ist ein Darlington-Transistor und welche Vorteile bietet er?
Ein Darlington-Transistor ist eine Schaltung aus zwei hintereinander geschalteten Bipolar-Transistoren. Diese Konfiguration, die typischerweise in einem einzigen Gehäuse integriert ist, bietet eine extrem hohe Stromverstärkung (hFE). Dies bedeutet, dass ein sehr kleiner Basisstrom einen sehr großen Kollektorstrom steuern kann. Dies vereinfacht die Ansteuerungsschaltung erheblich und reduziert die benötigte Leistung der Ansteuerungskomponente.
In welchen Szenarien ist der TIP 162 besonders vorteilhaft gegenüber einem Standard-Transistor?
Der TIP 162 ist besonders vorteilhaft in Szenarien, die hohe Spannungen (bis 380V) und hohe Ströme (bis 10A) erfordern, wo Standard-Transistoren möglicherweise nicht ausreichen oder mehrere Transistoren parallel geschaltet werden müssten. Die hohe Stromverstärkung reduziert auch die Komplexität der Ansteuerung, was ihn ideal für leistungskritische Anwendungen macht, bei denen Effizienz und Zuverlässigkeit im Vordergrund stehen.
Wie wird die Verlustleistung von 125W am besten gehandhabt?
Die Verlustleistung von 125W erfordert eine effektive Wärmeableitung. Das TO-247-Gehäuse bietet eine gute Basis für die Montage auf einem Kühlkörper. Für Anwendungen, bei denen die volle Leistung ausgenutzt wird, ist die Verwendung eines ausreichend dimensionierten Aluminium- oder Kupferkühlkörpers, gegebenenfalls mit Lüfterunterstützung, zwingend erforderlich, um eine Überhitzung und Beschädigung des Transistors zu vermeiden.
Kann der TIP 162 für Schaltfrequenzen im Kilohertz-Bereich verwendet werden?
Ja, der TIP 162 kann für Schaltfrequenzen im Kilohertz-Bereich verwendet werden, aber die Schaltzeiten und Verluste steigen mit zunehmender Frequenz. Für sehr hohe Frequenzen oder extrem niedrige Schaltverluste sind möglicherweise spezialisierte Transistortypen wie MOSFETs oder IGBTs besser geeignet. Dennoch bietet der TIP 162 für viele industrielle und Hobby-Anwendungen im unteren bis mittleren Kilohertz-Bereich eine gute Leistung.
Welche Schutzmaßnahmen sind bei der Verwendung des TIP 162 ratsam?
Es ist ratsam, den TIP 162 mit Schutzdioden gegen Spannungsspitzen, insbesondere bei induktiven Lasten, zu versehen. Eine Überwachung der Betriebstemperatur mittels eines Thermistors oder Thermoelements ist ebenfalls empfehlenswert. Zudem sollten die maximalen Spannungs- und Stromgrenzen stets eingehalten werden, um eine Beschädigung zu verhindern. Sicherungen im Stromkreis können zusätzlichen Schutz bieten.
Was bedeutet die Angabe „NPN“ bei diesem Transistor?
„NPN“ bezieht sich auf die Halbleiterschichtung des Transistors, bestehend aus einer P-dotierten Basis zwischen zwei N-dotierten Kollektor- und Emitterregionen. NPN-Transistoren werden typischerweise verwendet, um den Stromfluss zu schalten, indem ein positiver Strom an die Basis angelegt wird, um den Fluss von Elektronen vom Emitter zum Kollektor zu ermöglichen.
Ist das TO-247-Gehäuse für die Montage auf Leiterplatten geeignet?
Ja, das TO-247-Gehäuse ist ein Standardgehäuse, das für die Montage auf Leiterplatten (PCB) konzipiert ist. Es verfügt über drei Stifte (Basis, Kollektor, Emitter), die durch Löcher auf der Leiterplatte geführt und verlötet werden. Die metallische Rückseite des Gehäuses ist für die Montage auf einem Kühlkörper vorgesehen, was für die Wärmeableitung unerlässlich ist.
