TIP 140 – Der Leistungsstarke NPN Darlington-Transistor für Ihre Elektronikprojekte
Sie suchen nach einer robusten und zuverlässigen Lösung für Leistungsschaltungen, bei denen hohe Ströme und Spannungen sicher geschaltet werden müssen? Der TIP 140 NPN Darlington-Transistor ist die ideale Wahl für Hobbyelektroniker, Ingenieure und Entwickler, die präzise Kontrolle über ihre Stromversorgungen und Motortreiber benötigen, ohne Kompromisse bei der Stabilität und Effizienz eingehen zu müssen. Dieser Transistor löst das Problem der Leistungsverstärkung in Schalt- und Verstärkeranwendungen, indem er einen sehr hohen Gleichstromverstärkungsfaktor bietet und so kleine Steuersignale in größere Lastströme umwandelt.
Überlegene Leistung und Zuverlässigkeit mit dem TIP 140
Im Vergleich zu herkömmlichen NPN-Transistoren bietet der TIP 140 durch seine Darlington-Konfiguration eine signifikant höhere Stromverstärkung. Dies bedeutet, dass bereits ein sehr geringer Basisstrom ausreicht, um einen hohen Kollektorstrom zu steuern, was ihn besonders geeignet für den Einsatz mit Mikrocontrollern oder anderen Logikschaltungen macht, die nur begrenzte Ausgangsströme liefern können. Seine Nennwerte von 60V und 10A, gepaart mit einer Verlustleistung von 125W, positionieren ihn als eine überlegene Wahl für anspruchsvolle Anwendungen, bei denen Zuverlässigkeit und Leistungsreserven entscheidend sind.
Maximale Schaltleistung und Vielseitigkeit
Der TIP 140 glänzt in einer Vielzahl von Schaltanwendungen. Seine Fähigkeit, hohe Ströme zu schalten, macht ihn prädestiniert für den Einsatz in:
- Motorsteuerungen: Präzises Ansteuern von DC-Motoren für Roboter, Fahrzeuge oder industrielle Automatisierung.
- Leistungsregler: Stabilisierung von Spannungsversorgungen und effiziente Regelung von Leistungsabgaben.
- Relais- und Spulentreiber: Zuverlässiges Schalten von induktiven Lasten wie Relais, Magnetventilen und Lautsprechern.
- Netzteile und Ladegeräte: Als Schlüsselelement in der Schaltung von Stromversorgungen.
- Generelle Leistungselektronik: Für jede Anwendung, die eine robuste Stromverstärkung erfordert.
Technische Exzellenz und Robustheit
Der TIP 140 ist ein diskreter NPN-Halbleiterbaustein, der auf einer Silizium-Technologie basiert. Seine Darlington-Architektur integriert zwei bipolare Transistoren in einer Weise, die ihren Stromverstärkungsfaktor multipliziert. Dies ermöglicht einen extrem hohen hFE-Wert (Gleichstromverstärkungsfaktor), der oft im Bereich von 1.000 oder mehr liegt. Die TO-218-Gehäuseform bietet eine ausgezeichnete Wärmeableitung, was für die 125W Verlustleistung unerlässlich ist und eine zuverlässige Operation unter hohen Lastbedingungen sicherstellt.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | NPN Darlington-Transistor |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 60 V |
| Maximale Kollektorstrom (Ic) | 10 A (kontinuierlich), höhere Spitzenströme möglich |
| Maximale Verlustleistung (Pd) | 125 W bei geeigneter Kühlung |
| Gehäusetyp | TO-218 (oft auch als TO-247 geliefert, was eine bessere Wärmeableitung ermöglicht) |
| Gleichstromverstärkung (hFE) | Sehr hoch, typischerweise > 1000, was geringe Basisströme für hohe Kollektorströme ermöglicht. |
| Schaltgeschwindigkeit | Geeignet für die meisten Leistungsschaltanwendungen, für extrem Hochfrequenzanwendungen sind spezialisierte Transistoren notwendig. |
| Anwendungsbereiche | Leistungsverstärkung, Schalten von Motoren, Relais, Netzteilen, allgemeine Leistungselektronik. |
| Material & Aufbau | Silizium-Halbleitertechnologie, integrierte Darlington-Schaltung für maximale Stromverstärkung. Das TO-218-Gehäuse ist robust und für effiziente Wärmeableitung ausgelegt. |
Erweiterte Anwendungs- und Sicherheitsaspekte
Die hohe Stromverstärkung des TIP 140 ermöglicht die direkte Ansteuerung durch viele Mikrocontroller-Pins, was die Notwendigkeit zusätzlicher Treiberschaltungen minimiert und so Schaltungsdesign vereinfacht. Die maximale Verlustleistung von 125W ist ein theoretischer Wert, der nur mit einer effektiven Kühlung, typischerweise durch einen Kühlkörper, erreicht werden kann. Ohne ausreichende Kühlung wird die Lebensdauer des Transistors erheblich verkürzt und es besteht die Gefahr eines thermischen Durchgehens. Daher ist die korrekte Dimensionierung des Kühlkörpers eine kritische Komponente bei der Implementierung von Schaltungen mit dem TIP 140.
Optimale Einsatzbedingungen und Designüberlegungen
Bei der Auslegung von Schaltungen mit dem TIP 140 ist es ratsam, Sicherheitsmargen für Spannungs- und Stromspitzen zu berücksichtigen. Obwohl die Vceo-Spezifikation bei 60V liegt, kann eine Überschreitung kurzzeitig toleriert werden, jedoch sollte die Dauerbelastung deutlich unter diesem Wert gehalten werden, um die Zuverlässigkeit zu maximieren. Die Sättigungsspannung (Vce(sat)) ist ein wichtiger Parameter bei Leistungsschaltungen, da sie die Energieverluste im eingeschalteten Zustand bestimmt. Der TIP 140 weist eine vergleichsweise niedrige Sättigungsspannung auf, was ihn zu einer effizienten Wahl macht.
Der TIP 140 – Eine Investition in Stabilität und Leistung
Die Entscheidung für den TIP 140 ist eine Investition in die Stabilität und Leistungsfähigkeit Ihrer elektronischen Systeme. Seine bewährte Technologie, kombiniert mit den robusten Nennwerten und der einfachen Ansteuerung, macht ihn zu einem Eckpfeiler für eine breite Palette von Projekten. Von der Entwicklung einfacher Schaltkreise bis hin zu komplexen industriellen Steuerungen bietet der TIP 140 die notwendige Leistung und Zuverlässigkeit, um Ihre Designs zum Erfolg zu führen.
FAQ – Häufig gestellte Fragen zu TIP 140 – Darlington-Transistor, NPN, 60V, 10A, 125W, TO-218
Was ist der Hauptvorteil eines Darlington-Transistors wie dem TIP 140 gegenüber einem Standard-NPN-Transistor?
Der Hauptvorteil eines Darlington-Transistors ist seine extrem hohe Stromverstärkung (hFE). Dies ermöglicht es, mit einem sehr kleinen Basisstrom einen sehr großen Kollektorstrom zu steuern. Dies ist besonders nützlich, wenn die Steuersignalquelle (z.B. ein Mikrocontroller) nur wenig Strom liefern kann.
Welche Art von Lasten kann der TIP 140 zuverlässig schalten?
Der TIP 140 ist ideal für das Schalten von Lasten mit hohem Stromverbrauch, wie z.B. DC-Motoren, Relais, leistungsstarke LEDs, Glühlampen oder Magnetventile. Seine Nennwerte von 10A und 60V machen ihn für eine Vielzahl von Anwendungen geeignet.
Benötige ich zwingend einen Kühlkörper für den TIP 140?
Ja, für Anwendungen, bei denen der Transistor nahe seiner maximalen Verlustleistung von 125W betrieben wird, ist ein Kühlkörper unerlässlich. Ohne ausreichende Kühlung wird der Transistor überhitzen und kann beschädigt werden oder ausfallen.
Kann der TIP 140 für Hochfrequenzanwendungen verwendet werden?
Der TIP 140 ist primär für Schaltanwendungen bei niedrigeren Frequenzen konzipiert. Seine interne Kapazität und Schaltzeit sind nicht für sehr hohe Frequenzen optimiert. Für Hochfrequenzschaltungen sind spezielle Transistoren mit schnelleren Schaltzeiten erforderlich.
Wie wird der TIP 140 in einer Schaltung korrekt angeschlossen?
Der TIP 140 hat drei Anschlüsse: Basis (B), Kollektor (C) und Emitter (E). Der Emitter wird üblicherweise mit Masse verbunden. Der Kollektor wird mit der Last verbunden, die geschaltet werden soll. Die Basis wird über einen Vorwiderstand mit dem Steuersignal verbunden, um den Strom zu begrenzen und den Transistor einzuschalten.
Gibt es Schutzschaltungen, die bei der Verwendung des TIP 140 zu beachten sind?
Bei induktiven Lasten (wie Motoren oder Relaisspulen) ist es ratsam, eine Freilaufdiode antiparallel zur Last zu schalten. Diese Diode leitet die Energie ab, die von der induktiven Last beim Abschalten freigesetzt wird, und schützt den Transistor vor Überspannungsspitzen.

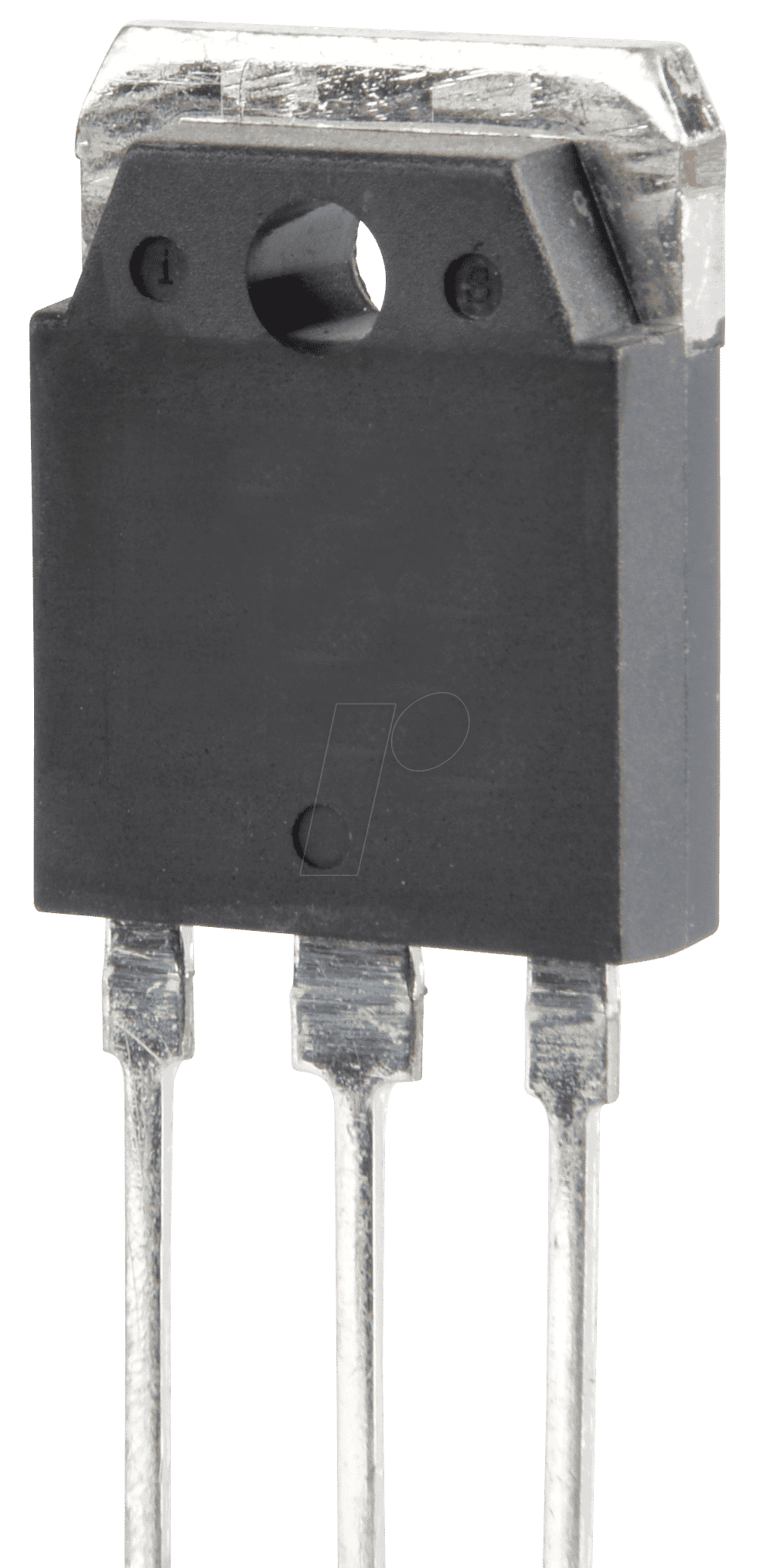

Was bedeutet die Angabe TO-218 Gehäuse?
Das TO-218 ist ein Standardgehäuse für Leistungstransistoren. Es zeichnet sich durch seine Robustheit und gute Wärmeableitung aus, insbesondere wenn es mit einem Kühlkörper verbunden wird. Die Montage erfolgt oft mit einer Schraube durch das zentrale Loch im Kühlkörper.
