Leistungsstarker Darlington-Transistor für anspruchsvolle Schaltungen

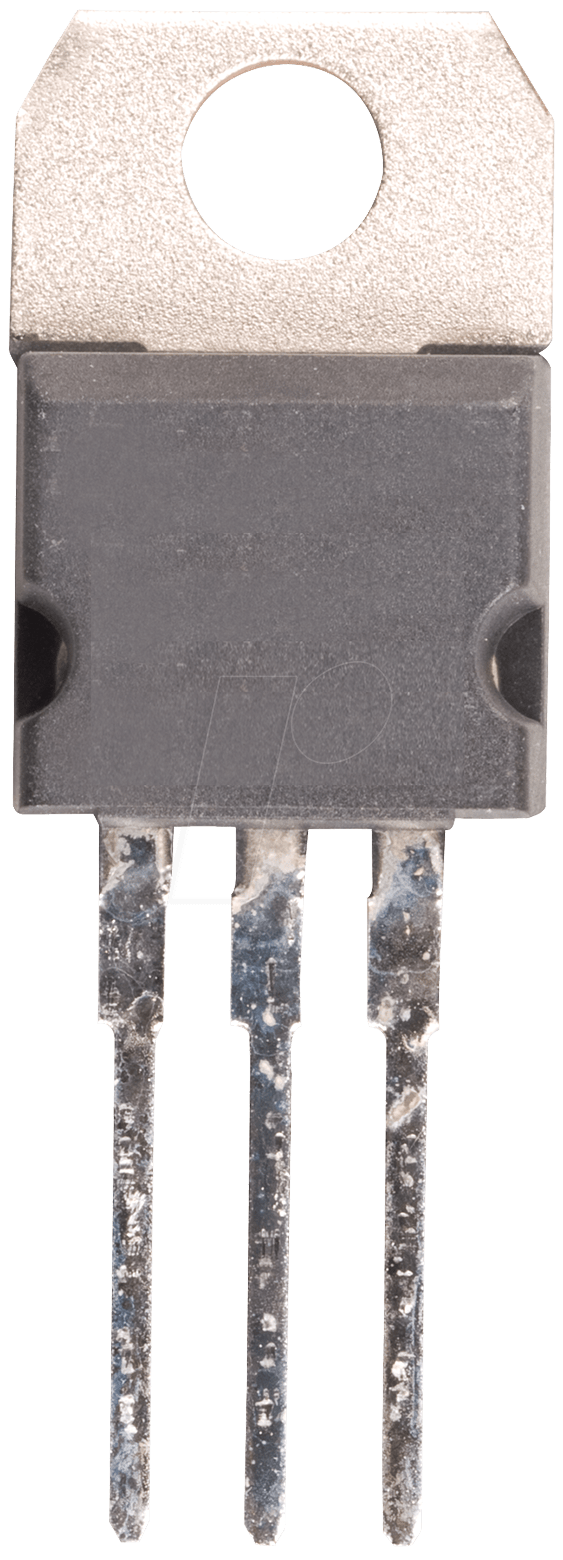

Der TIP 137 STM – Darlington-Transistor, PNP, 100V, 8A, 70W, TO-220 ist die ideale Lösung für Entwickler und Bastler, die eine zuverlässige und robuste Schalteinheit für höhere Lasten benötigen. Wenn Sie auf der Suche nach einer Komponente sind, die selbst unter anspruchsvollen Bedingungen stabile Leistung liefert und sich nahtlos in Ihre Elektronikprojekte integriert, dann ist dieser Transistor die überlegene Wahl gegenüber herkömmlichen Einzeltransistoren oder weniger leistungsfähigen Darlington-Typen.
Präzision und Leistung für Ihre Elektronikprojekte
In der Welt der Elektronikentwicklung sind Zuverlässigkeit und Leistungsfähigkeit von entscheidender Bedeutung. Der TIP 137 STM – ein PNP Darlington-Transistor – zeichnet sich durch seine Fähigkeit aus, höhere Ströme und Spannungen sicher zu schalten und dabei eine bemerkenswerte Verstärkung zu erzielen. Dies macht ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von Anwendungen, von der Stromversorgung über Motorsteuerungen bis hin zu Hochleistungs-LED-Treibern.
Herausragende Eigenschaften des TIP 137 STM Darlington-Transistors
Was den TIP 137 STM von Standardlösungen abhebt, ist seine durchdachte Konstruktion und die optimierte Leistungskurve. Als Darlington-Transistor bietet er einen sehr hohen Stromverstärkungsfaktor, was bedeutet, dass bereits ein geringer Steuerstrom ausreicht, um einen deutlich größeren Laststrom zu schalten. Diese Eigenschaft vereinfacht das Schaltungsdesign erheblich und reduziert die Anforderungen an die Ansteuerungslogik. Darüber hinaus sorgen die spezifizierten Spannungsgrenzen von 100V und der Nennstrom von 8A dafür, dass dieser Transistor auch bei Lastspitzen und in anspruchsvollen Betriebsszenarien eine hohe Stabilität gewährleistet.
- Hohe Stromverstärkung: Ermöglicht das Schalten hoher Lastströme mit geringem Steuerstrom, was das Schaltungsdesign vereinfacht.
- Robuste Spannungsfestigkeit: Mit 100V Sperrspannung eignet er sich für Anwendungen, die höhere Spannungsniveaus erfordern.
- Hohe Strombelastbarkeit: Die Fähigkeit, 8A Dauerstrom zu führen, macht ihn für leistungsintensive Aufgaben geeignet.
- Effiziente Wärmeableitung: Das TO-220-Gehäuse unterstützt eine gute Wärmeabfuhr, was für die Langlebigkeit unter Last entscheidend ist.
- PNP-Technologie: Speziell für invertierte Schaltanwendungen oder negative Spannungsversorgungen optimiert.
- Vielseitige Einsatzmöglichkeiten: Ideal für Netzteile, Motorsteuerungen, Relaisansteuerung und mehr.
- Zuverlässigkeit unter Last: Entwickelt für den stabilen Betrieb auch bei anspruchsvollen elektrischen Bedingungen.
Technische Spezifikationen und Anwendungsgebiete
Der TIP 137 STM – Darlington-Transistor, PNP, 100V, 8A, 70W, TO-220 ist ein monolithischer bipolare PNP-Darlington-Transistor, der in einer zweifachen Epitaxial-Planar-Technologie gefertigt wird. Dies gewährleistet eine hohe Leistungsdichte und Zuverlässigkeit. Die Verlustleistung von 70W bei einer Gehäusetemperatur von 25°C ist ein Indikator für seine Fähigkeit, signifikante Energiemengen zu verarbeiten, vorausgesetzt eine angemessene Kühlung wird gewährleistet.
Das TO-220-Gehäuse ist ein Industriestandard für Leistungstransistoren. Es bietet eine gute thermische Kopplung an Kühlkörper und ermöglicht eine einfache Montage auf Platinen. Die PNP-Charakteristik macht ihn besonders geeignet für Anwendungen, bei denen die Last zwischen der positiven Versorgungsschiene und dem Transistor geschaltet wird, oder wenn negative Spannungen geschaltet werden müssen. Typische Einsatzgebiete umfassen:
- Schaltnetzteile: Als Schaltelement in der Sekundärseite oder in der Regelung.
- Motorsteuerungen: Zur Ansteuerung von DC-Motoren, insbesondere bei höheren Stromstärken.
- Relais- und Magnetspulenansteuerung: Zum zuverlässigen Schalten von Induktivitäten.
- Hochleistungs-LED-Treiber: Zur Stromregelung von LED-Strings, die hohe Ströme erfordern.
- Leistungsverstärker: Als Ausgangsstufe in bestimmten Verstärkerschaltungen.
- Universelle Schaltungsanwendungen: Wo ein robuster Schalter für mittlere bis hohe Lasten benötigt wird.
Leistungskennzahlen im Detail
Die Spezifikationen des TIP 137 STM sind auf eine optimale Performance in seiner Klasse ausgelegt. Die Kollektor-Emitter-Spannung (VCEO) von 100V bietet einen ausreichenden Spielraum für viele typische Netzspannungsanwendungen, nachdem diese heruntertransformiert und gleichgerichtet wurden. Der kontinuierliche Kollektorstrom (IC) von 8A ist ein erheblicher Wert, der eine breite Palette von Lasten abdeckt. Die zulässige Verlustleistung (PD) von 70W unter optimalen Kühlbedingungen unterstreicht seine Fähigkeit, auch bei Dauerbetrieb Leistung umzusetzen, ohne thermisch instabil zu werden. Dies erfordert jedoch die sorgfältige Auswahl und Dimensionierung von Kühlkörpern, insbesondere bei Anwendungen mit hoher Auslastung.
Die DC-Stromverstärkung (hFE) ist typischerweise im Bereich von mehreren Hundert bis über Tausend, was die herausragende Eigenschaft eines Darlington-Transistors ist. Dies bedeutet, dass ein Basisstrom von nur wenigen Mikroampere ausreicht, um mehrere Ampere Kollektorstrom zu steuern. Der Sättigungsspannungsabfall (VCE(sat)) ist ein weiterer wichtiger Parameter, der angibt, wie viel Spannung über dem Transistor abfällt, wenn er voll durchgeschaltet ist. Ein niedriger VCE(sat) ist wünschenswert, da er zu geringeren Verlustleistungen und damit zu höherem Wirkungsgrad führt.
Vergleich mit Standardlösungen
Im direkten Vergleich mit einzelnen Bipolar-Transistoren bietet der TIP 137 STM durch seine Darlington-Konfiguration eine weitaus höhere Stromverstärkung. Dies erspart die Notwendigkeit, mehrere Transistoren parallel zu schalten oder zusätzliche Verstärkerstufen einzufügen, was Schaltungen vereinfacht und Platz spart. Gegenüber anderen Darlington-Transistoren, insbesondere solchen mit geringeren Strom- und Spannungsspezifikationen, positioniert sich der TIP 137 STM als eine zuverlässige Option für Anwendungen, die eine höhere Leistung und Robustheit erfordern. Die durchdachte Kombination aus hoher Stromverstärkung, ausreichender Spannungsfestigkeit und guter thermischer Performance im bewährten TO-220-Gehäuse macht ihn zu einer exzellenten Wahl für Profis und fortgeschrittene Hobbyisten, die keine Kompromisse bei der Zuverlässigkeit eingehen wollen.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Transistortyp | PNP Darlington-Leistungstransistor |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100V |
| Maximale Kollektorstrom (IC) | 8A (kontinuierlich) |
| Maximale Kollektor-Verlustleistung (PD) | 70W (bei TC = 25°C, mit Kühlkörper) |
| Gehäuseform | TO-220 (Durchsteckmontage) |
| Stromverstärkung (hFE) | Sehr hoch (typisch mehrere Hundert bis Tausend) |
| Anwendungsgebiete | Universelle Leistungsschaltungen, Motorsteuerung, Netzteile, Relaisansteuerung |
| Fertigungstechnologie | Doppelte Epitaxial-Planar-Technologie |
FAQ – Häufig gestellte Fragen zu TIP 137 STM – Darlington-Transistor, PNP, 100V, 8A, 70W, TO-220
Benötigt der TIP 137 STM einen Kühlkörper?
Ja, für den Betrieb mit nennenswerten Strömen oder bei längerer Einschaltdauer ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Die Verlustleistung von bis zu 70W muss effektiv abgeführt werden, um thermische Überlastung und Beschädigung des Transistors zu vermeiden.
Was bedeutet PNP bei diesem Transistor?
PNP bezieht sich auf die Halbleiterstruktur des Transistors. Bei einem PNP-Transistor fließt der Steuerstrom in die Basis und die Last wird zwischen der positiven Versorgungsspannung und dem Kollektor geschaltet. Dies steht im Gegensatz zu NPN-Transistoren, bei denen der Steuerstrom die Basis verlässt.
Ist der TIP 137 STM für Hochfrequenzanwendungen geeignet?
Darlington-Transistoren sind generell nicht für sehr hohe Frequenzen optimiert, da die interne Kapazität der beiden hintereinander geschalteten Transistoren die Schaltgeschwindigkeit begrenzt. Für typische Schaltungsanwendungen im Audio- oder Netzteilbereich ist er jedoch sehr gut geeignet.
Wie wähle ich den richtigen Kühlkörper aus?
Die Auswahl des Kühlkörpers hängt von der zu erwartenden Verlustleistung ab. Berücksichtigen Sie die maximale Stromaufnahme und die Sättigungsspannung des Transistors. Es gibt Online-Kühlkörper-Rechner, die Ihnen bei der Dimensionierung helfen können, oder Sie orientieren sich an etablierten Designs für ähnliche Leistungsanforderungen.
Kann ich den TIP 137 STM als direkten Ersatz für andere Darlington-Transistoren verwenden?
Ein direkter Ersatz ist möglich, wenn die Spannungs-, Strom- und Leistungsspezifikationen des TIP 137 STM mindestens gleich oder höher sind und die Pinbelegung (z.B. Basis, Kollektor, Emitter) übereinstimmt. Überprüfen Sie immer das Datenblatt des zu ersetzenden Transistors und vergleichen Sie die Spezifikationen sorgfältig.
Welche Art von Last kann der TIP 137 STM steuern?
Der TIP 137 STM ist für die Steuerung ohmscher und induktiver Lasten wie Motoren, Relaisspulen, Glühlampen oder auch die Stromregelung von LEDs geeignet. Bei induktiven Lasten ist die Verwendung einer Freilaufdiode zum Schutz des Transistors vor Spannungsspitzen unerlässlich.
Was ist der Vorteil der Darlington-Schaltung gegenüber einem einzelnen Transistor?
Der Hauptvorteil der Darlington-Schaltung ist die extrem hohe Stromverstärkung (hFE). Dies ermöglicht es, mit einem sehr kleinen Basisstrom einen großen Kollektorstrom zu schalten, was die Ansteuerung vereinfacht und die Effizienz erhöht.
