Leistungsstarke Schaltlösungen: TIP 122 STM – Darlington-Transistor für anspruchsvolle Anwendungen
Suchen Sie nach einer zuverlässigen Komponente für Schaltungen, die hohe Stromstärken sicher schalten müssen? Der TIP 122 STM – ein NPN Darlington-Transistor – bietet die robuste Leistung und Effizienz, die für professionelle Elektronikprojekte und industrielle Anwendungen unerlässlich sind. Er eignet sich ideal für Ingenieure, Hobby-Elektroniker und Systemintegratoren, die eine leistungsfähige und stabile Lösung für ihre Entwürfe benötigen.
Warum TIP 122 STM die überlegene Wahl ist
Der TIP 122 STM Darlington-Transistor unterscheidet sich von herkömmlichen Transistoren durch seine integrierte Darlingtontopologie. Diese Bauweise ermöglicht eine signifikant höhere Stromverstärkung (hFE) bei gleichzeitig geringerem Steuerstrom. Dies bedeutet, dass Sie mit weniger Aufwand leistungsstärkere Lasten steuern können, was ihn zu einer effizienteren und kostengünstigeren Wahl für viele Schaltungen macht. Seine hohe Spannungs- und Strombelastbarkeit, kombiniert mit der bewährten TO-220-Bauform, garantiert eine einfache Integration und zuverlässige Wärmeableitung.
Technische Spezifikationen und herausragende Merkmale
Der TIP 122 STM zeichnet sich durch seine robusten Spezifikationen aus, die ihn für eine Vielzahl von Anwendungen qualifizieren:
- Hohe Stromverstärkung: Die Darlingtontopologie sorgt für einen äußerst geringen Basisstrom, der für die Ansteuerung hoher Kollektorströme erforderlich ist. Dies vereinfacht die Treiberstufen und ermöglicht die Ansteuerung direkt von Mikrocontrollern mit geringer Stromabgabe.
- Breiter Spannungsbereich: Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 100V ist der TIP 122 STM für Schaltungen mit moderaten bis höheren Spannungsanforderungen geeignet.
- Hohe Stromtragfähigkeit: Der kontinuierliche Kollektorstrom (IC) von 5A ermöglicht die Steuerung von Motoren, Relais, leistungsstarken LEDs und anderen Verbrauchern mit erheblichem Strombedarf.
- Integrierte Schutzdioden: Viele Varianten des TIP 122 STM verfügen über integrierte Freilaufdioden, die induktive Lasten effektiv vor Spannungsspitzen schützen und die Lebensdauer der Schaltung verlängern.

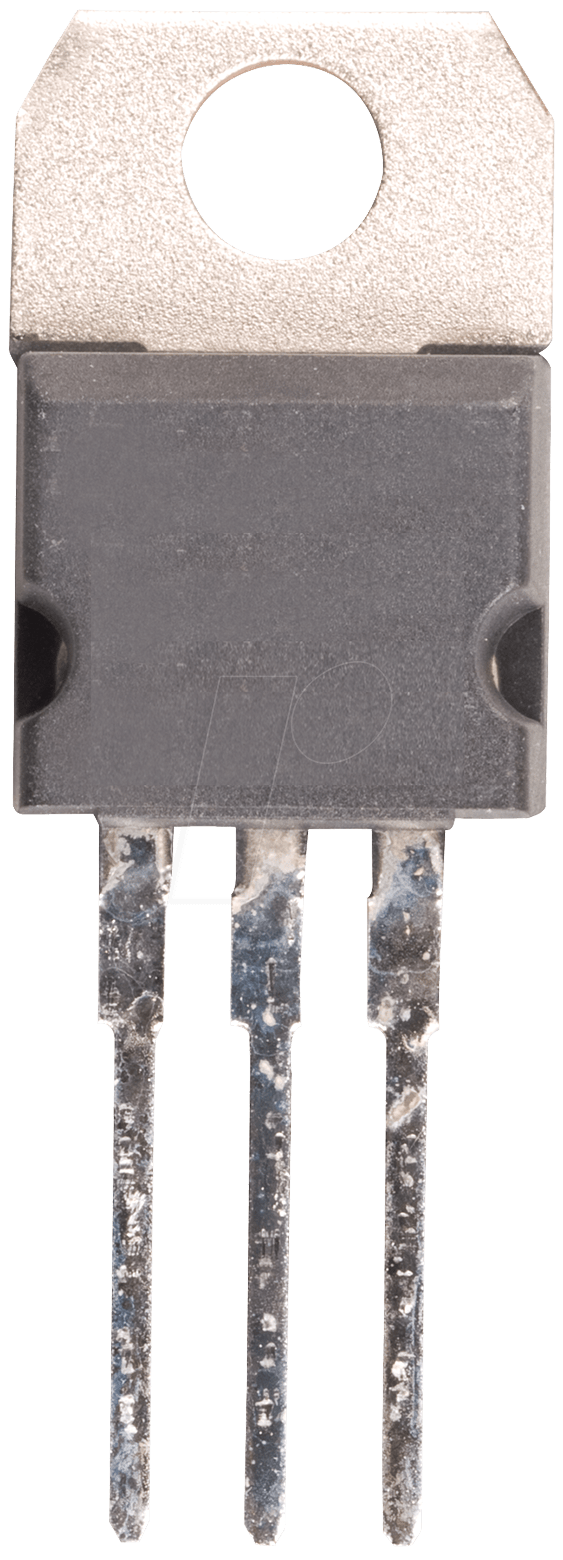

- TO-220 Gehäuse: Dieses Standardgehäuse ist für seine gute thermische Leistung und einfache Montage bekannt, was die Integration in bestehende Designs erleichtert.
Anwendungsgebiete des TIP 122 STM
Die Vielseitigkeit des TIP 122 STM Darlington-Transistors eröffnet zahlreiche Einsatzmöglichkeiten in der Elektronikentwicklung:
- Motorsteuerung: Leistungsstarke DC-Motoren lassen sich effizient steuern, sei es in Robotik, Automobilanwendungen oder industriellen Automatisierungssystemen.
- Schaltnetzteile und DC-DC-Wandler: Der Transistor kann als Schlüsselelement in verschiedenen Leistungselektronikdesigns eingesetzt werden, um Spannungen effizient zu wandeln.
- Relais- und Lampenansteuerung: Die hohe Verstärkung erlaubt die direkte Ansteuerung von Relaisspulen oder die Steuerung von Niederspannungs-Glühlampen und LED-Arrays.
- Universeller Hochstromschalter: In jeder Anwendung, die das Schalten von Lasten bis zu 5A erfordert, bietet der TIP 122 STM eine zuverlässige Lösung.
- Prototyping und Entwicklung: Aufgrund seiner Robustheit und Verfügbarkeit ist er eine ausgezeichnete Wahl für Entwicklungsingenieure und Maker, die neue Schaltungen erproben.
Vergleich mit Standard-Bipolar-Transistoren
Im Gegensatz zu Standard-Bipolar-Transistoren bietet der TIP 122 STM eine erheblich höhere Stromverstärkung. Dies bedeutet, dass für die gleiche Schaltleistung ein deutlich kleinerer Basisstrom benötigt wird. Dies reduziert die Belastung der Ansteuerschaltung und ermöglicht oft den Verzicht auf zusätzliche Verstärkerstufen. Die Darlingtontopologie, die im Wesentlichen aus zwei antiparallelen Bipolar-Transistoren mit integriertem Basiswiderstand besteht, vereint die Vorteile beider Stufen in einem einzigen Bauteil und optimiert so Leistung und Effizienz.
Elektronische Eigenschaften und Aufbau
Der TIP 122 STM ist ein NPN-Transistor, der durch seinen Aufbau als Darlington-Paar eine außergewöhnliche Stromverstärkung erreicht. Seine Konstruktion ist auf maximale Leistungsausbeute bei gleichzeitiger Kontrolle der Verlustleistung ausgelegt. Die Gehäusetemperatur spielt eine kritische Rolle für die Leistung des Transistors. Dank des TO-220-Gehäuses mit seiner integrierten Montagebohrung und der Möglichkeit zur Anbringung eines Kühlkörpers wird eine effektive Wärmeableitung sichergestellt, was die Zuverlässigkeit und Lebensdauer unter Last maximiert.
Tabelle der technischen Daten
| Merkmal | Spezifikation |
|---|---|
| Typ | NPN Darlington-Transistor |
| Hersteller | STM (Beispielhafte Angabe, Hersteller kann variieren) |
| Max. Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Max. Kollektorstrom (IC) kontinuierlich | 5 A |
| Max. Kollektorstrom (IC) Puls | 8 A (typisch) |
| Max. Emitter-Basis-Spannung (VEBO) | 15 V |
| Max. Verlustleistung (PT) bei Tc=25°C | 2 W (ohne Kühlkörper) |
| Stromverstärkung (hFE) typisch | 1000 (bei IC = 3A, VCE = 5V) |
| Gehäuseform | TO-220 |
| Integrierte Schutzdioden | Variiert je nach exaktem Bauteil, häufig vorhanden |
Wichtige Qualitätsmerkmale und Material
Der TIP 122 STM wird aus hochwertigen Halbleitermaterialien gefertigt, die für ihre Zuverlässigkeit und Langlebigkeit bekannt sind. Die Silizium-basierten Halbleiterkristalle werden präzise dotiert, um die gewünschten elektrischen Eigenschaften zu erzielen. Das TO-220-Gehäuse besteht aus thermoplastischem Material, das eine gute Isolierung und Feuerbeständigkeit gewährleistet und die Wärme effizient an die Umgebung oder einen Kühlkörper weiterleitet. Die interne Verdrahtung und die Kontaktflächen sind für hohe Ströme und Temperaturen optimiert, um Ausfälle zu minimieren.
FAQ – Häufig gestellte Fragen zu TIP 122 STM – Darlington-Transistor, NPN, 100V, 5A, 2 W, TO-220
Was bedeutet „Darlington-Transistor“?
Ein Darlington-Transistor ist eine spezielle Schaltung, die aus zwei antiparallelen Bipolar-Transistoren besteht, die in einer Kaskade verschaltet sind. Diese Konfiguration bietet eine extrem hohe Stromverstärkung (hFE) im Vergleich zu einem einzelnen Transistor, was bedeutet, dass ein sehr kleiner Steuerstrom ausreicht, um einen großen Laststrom zu schalten.
Benötige ich einen Kühlkörper für den TIP 122 STM?
Die Notwendigkeit eines Kühlkörpers hängt von der Anwendungsleistung ab. Bei einer Verlustleistung von 2 W (ohne Kühlkörper) kann der Transistor bei niedrigeren Strömen und Spannungen ohne zusätzlichen Kühlkörper betrieben werden. Bei höheren Strömen und längeren Schaltzyklen, bei denen die Verlustleistung signifikant ansteigt, ist die Verwendung eines Kühlkörpers dringend empfohlen, um Überhitzung und Beschädigung des Bauteils zu vermeiden. Die Montagebohrung im TO-220-Gehäuse erleichtert die Anbringung.
Kann ich den TIP 122 STM mit niedrigeren Spannungen als 100V betreiben?
Ja, der TIP 122 STM kann problemlos mit Spannungen unter 100V betrieben werden. Die 100V sind die maximale zulässige Kollektor-Emitter-Spannung, die das Bauteil sicher schalten kann. Für Anwendungen, die niedrigere Spannungen erfordern, funktioniert der Transistor einwandfrei, solange die Spezifikationen im zulässigen Bereich bleiben.
Welche Art von Lasten kann der TIP 122 STM schalten?
Der TIP 122 STM ist ideal zum Schalten von Lasten geeignet, die einen Strom von bis zu 5A benötigen. Dazu gehören unter anderem DC-Motoren, Relaisspulen, leistungsstarke LEDs, Glühlampen und andere moderate bis hohe Leistungsverbraucher in elektronischen Schaltungen.
Ist die Stromverstärkung (hFE) des TIP 122 STM konstant?
Die Stromverstärkung (hFE) ist keine feste Größe und variiert je nach Betriebspunkt (Kollektorstrom, Kollektor-Emitter-Spannung), Temperatur und der spezifischen Charge des Bauteils. Typischerweise wird ein hoher hFE-Wert von über 1000 im Datenblatt angegeben, der für die meisten Anwendungen ausreichend ist. Es ist ratsam, immer die maximalen und minimalen hFE-Werte im Datenblatt des spezifischen Herstellers zu überprüfen.
Kann der TIP 122 STM als linearer Verstärker verwendet werden?
Obwohl der TIP 122 STM ein Bipolar-Transistor ist und prinzipiell für Verstärkungszwecke genutzt werden kann, ist er aufgrund seiner hohen Stromverstärkung und der Darlingtontopologie primär für Schaltanwendungen optimiert. Für lineare Verstärkungen, bei denen präzise und lineare Übertragungseigenschaften gefordert sind, sind oft andere Transistortypen besser geeignet. Die charakteristischen Leistungsgrenzen und die thermischen Eigenschaften müssen bei einer linearen Anwendung sorgfältig berücksichtigt werden.
Worauf sollte ich bei der Beschaffung des TIP 122 STM achten?
Achten Sie auf die genaue Modellbezeichnung (z.B. TIP 122, TIP 122A, TIP 122B, TIP 122C – die Buchstaben kennzeichnen oft geringfügige Unterschiede in der Spannungs- oder Stromspezifikation oder der integrierten Diode) und den Hersteller. Stellen Sie sicher, dass die angegebene maximale Spannung (VCEO) und der maximale Strom (IC) für Ihre Anwendung ausreichend sind. Bei kritischen Anwendungen ist die Überprüfung des Datenblatts des Herstellers unerlässlich.
