Leistungsstarke Schalt- und Verstärkeranwendungen mit dem TIP 120 STM Darlington-Transistor
Der TIP 120 STM ist ein NPN-Darlington-Transistor, der speziell für anspruchsvolle Schalt- und Verstärkeraufgaben in der Elektronik entwickelt wurde. Er eignet sich ideal für Ingenieure, Hobbyisten und Techniker, die eine zuverlässige und leistungsfähige Lösung für Anwendungen benötigen, die hohe Ströme und Spannungen erfordern.
Überlegene Leistung und Zuverlässigkeit des TIP 120 STM
Im Vergleich zu Standard-Bipolartransistoren bietet der TIP 120 STM als Darlington-Konfiguration eine signifikant höhere Stromverstärkung (hFE). Diese Eigenschaft ermöglicht es, mit einem geringeren Eingangssignal (Basisstrom) einen deutlich größeren Ausgangsstrom zu steuern. Dies reduziert die Anforderungen an die Ansteuerschaltung und erhöht die Effizienz. Die Nennspannung von 60V und der maximale Strom von 5A, gepaart mit einer Verlustleistung von 65W, machen ihn zu einer robusten Wahl für Anwendungen, bei denen Standardtransistoren an ihre Grenzen stoßen würden. Das TO-220-Gehäuse gewährleistet eine effektive Wärmeableitung, was für eine stabile und langlebige Performance entscheidend ist.
Technische Spezifikationen und Einsatzbereiche
Der TIP 120 STM ist ein NPN-Halbleiterbauelement, das in einer Darlington-Schaltung konfiguriert ist. Dies bedeutet, dass zwei Bipolartransistoren intern so verbunden sind, dass sie wie ein einzelner Transistor mit extrem hoher Verstärkung wirken. Die NPN-Charakteristik bestimmt das Schaltsystem, bei dem ein positiver Basisstrom benötigt wird, um den Kollektorstrom zu steuern. Die maximale Kollektor-Emitter-Spannung (VCEO) von 60 Volt und der kontinuierliche Kollektorstrom (IC) von 5 Ampere sind zentrale Parameter, die seine Leistungsfähigkeit definieren. Die maximale Verlustleistung (PD) von 65 Watt bei einer bestimmten Gehäusetemperatur unterstreicht seine Fähigkeit, erhebliche Energiemengen zu verarbeiten, was jedoch eine angemessene Kühlung erfordert.
Vorteile des TIP 120 STM Darlington-Transistors
- Hohe Stromverstärkung (hFE): Ermöglicht die Steuerung hoher Ströme mit geringen Basisströmen, was die Effizienz und Vereinfachung von Schaltungen verbessert.
- Hohe Spannungsfestigkeit: Mit 60V Nennspannung eignet er sich für Anwendungen, die über die Kapazitäten einfacherer Transistoren hinausgehen.
- Robuste Strombelastbarkeit: Der maximale Strom von 5A erlaubt den Einsatz in leistungshungrigen Schaltungen.
- Signifikante Verlustleistung: 65W Verlustleistung bei korrekter Kühlung ermöglicht den Betrieb unter hoher Last.
- TO-220-Gehäuse: Bietet gute Wärmeableitungseigenschaften und eine einfache Montage auf Kühlkörpern.
- Vielseitige Anwendbarkeit: Geeignet für Schaltnetzteile, Motorsteuerungen, Relaisansteuerungen, Audioverstärker und mehr.
- NPN-Konfiguration: Standard und weit verbreitet für die meisten Schaltungsdesigns.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 60 V |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 5 A |
| Maximale Verlustleistung (PD) | 65 W (bei richtiger Kühlung) |

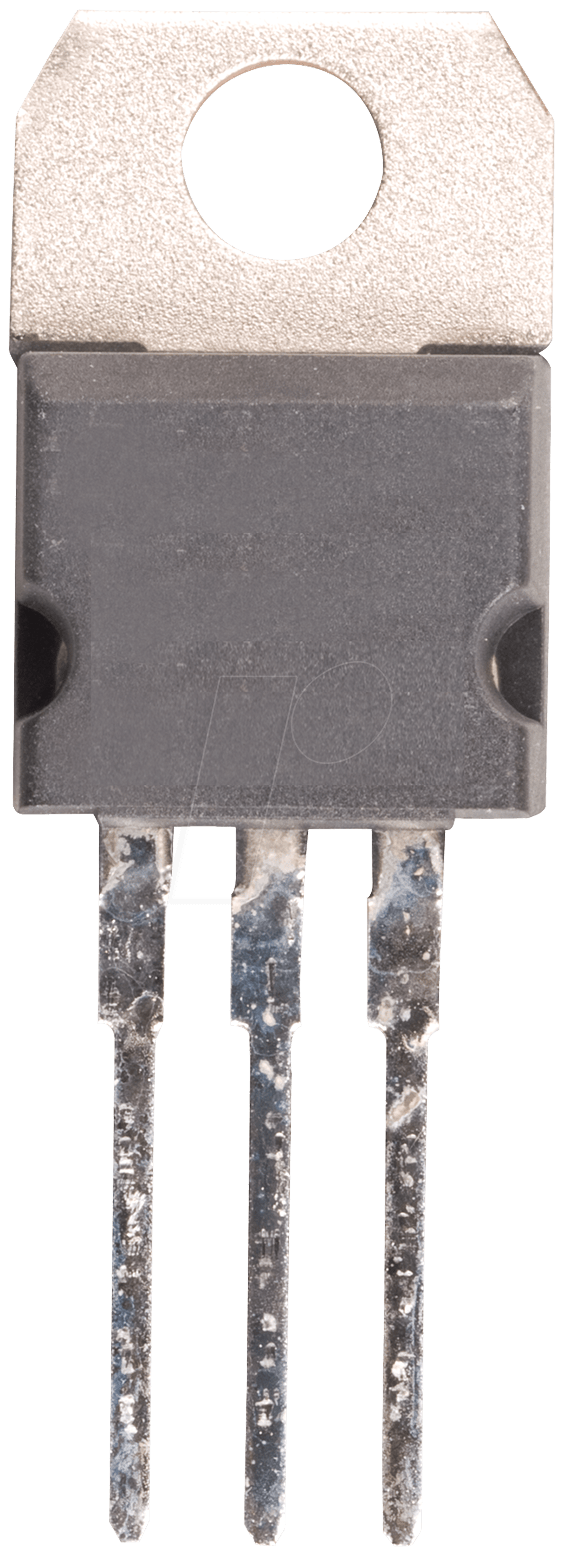

| Gehäuseform | TO-220 |
| Stromverstärkung (hFE, typisch) | 1000 (typischer Wert, stark lastabhängig) |
| Betriebstemperaturbereich | -65°C bis +150°C |
| Einsatzgebiet | Leistungsschalten, Verstärkung, Niedrigfrequenzanwendungen |
Anwendungsgebiete des TIP 120 STM
Die herausragenden Eigenschaften des TIP 120 STM machen ihn zu einer bevorzugten Komponente in einer Vielzahl von elektronischen Schaltungen. Seine hohe Stromverstärkung prädestiniert ihn für den Einsatz in Schaltungen, die eine effiziente Steuerung von Lasten mit geringen Treibersignalen erfordern. Dies ist insbesondere bei der Ansteuerung von Relais, Elektromagneten oder leistungsstarken LEDs vorteilhaft, wo die Notwendigkeit besteht, hohe Ströme zu schalten, ohne die Ansteuerelektronik zu überlasten. In Schaltnetzteilen spielt der TIP 120 STM eine Rolle bei der Regelung der Ausgangsspannung und -stromstärke, wo seine Schaltgeschwindigkeit und Belastbarkeit entscheidend für die Stabilität und Effizienz des Netzteils sind. Auch in der Motorsteuerung, beispielsweise zur Ansteuerung von Gleichstrommotoren, kommt seine Fähigkeit, hohe Ströme zu führen, zum Tragen. In der Audioverstärkung kann der TIP 120 STM in Ausgangsstufen eingesetzt werden, um die notwendige Leistung für die Lautsprecher bereitzustellen. Die TO-220-Bauform ermöglicht eine einfache Integration in bestehende Designs und die problemlose Anbringung an Kühlkörper zur Wärmeableitung, was für den zuverlässigen Betrieb unter Dauerlast unerlässlich ist.
Häufig gestellte Fragen zu TIP 120 STM – Darlington-Transistor, NPN, 60V, 5A, 65W, TO-220
Was ist die Hauptanwendung des TIP 120 STM?
Die Hauptanwendung des TIP 120 STM liegt in Leistungsschalt- und Verstärkeranwendungen, bei denen eine hohe Stromverstärkung und die Fähigkeit, signifikante Ströme und Spannungen zu handhaben, erforderlich sind. Dies umfasst die Ansteuerung von Relais, Motoren, Glühlampen sowie den Einsatz in Schaltnetzteilen und Audioverstärkern.
Welche Vorteile bietet die Darlington-Konfiguration des TIP 120 STM gegenüber einem einzelnen Transistor?
Die Darlington-Konfiguration bietet eine deutlich höhere Stromverstärkung (hFE) als ein einzelner Transistor. Dies bedeutet, dass mit einem sehr geringen Basisstrom ein sehr hoher Kollektorstrom gesteuert werden kann. Dies vereinfacht die Ansteuerschaltung, reduziert den benötigten Treiberstrom und erhöht die Gesamteffizienz der Schaltung.
Ist der TIP 120 STM für Hochfrequenzanwendungen geeignet?
Nein, der TIP 120 STM ist primär für Niedrigfrequenzanwendungen konzipiert. Aufgrund seiner internen Struktur und der höheren Schaltzeiten, die mit Darlington-Transistoren verbunden sind, ist er nicht ideal für den Einsatz in Hochfrequenzschaltungen, bei denen schnelle Schaltübergänge gefragt sind.
Benötigt der TIP 120 STM eine Kühlung?
Ja, bei Anwendungen, die nahe an seinen maximalen Belastbarkeitsgrenzen arbeiten, ist eine Kühlung unerlässlich. Die Verlustleistung von bis zu 65W muss abgeführt werden, um Überhitzung und Beschädigung des Transistors zu vermeiden. Das TO-220-Gehäuse erleichtert die Montage auf einem geeigneten Kühlkörper.
Welche Art von Stromquelle kann der TIP 120 STM schalten?
Der TIP 120 STM kann Gleichstromquellen (DC) schalten. Er wird häufig verwendet, um Lasten anzusteuern, die über eine Gleichspannungsquelle versorgt werden, wie z. B. DC-Motoren, Relaisspulen oder LED-Arrays.
Wie wird der TIP 120 STM in einer Schaltung typischerweise angesteuert?
Der TIP 120 STM wird typischerweise über einen Widerstand an die Basis (B) angesteuert. Das Eingangssignal, das an die Basis angelegt wird, muss stark genug sein, um den gewünschten Kollektorstrom (C) zu schalten. Die Kollektor-Emitter-Strecke (C-E) fungiert als schaltendes Element.
