Leistungsstarker TIP 120 NPN Darlington-Transistor: Die zuverlässige Schaltkomponente für anspruchsvolle Elektronikprojekte
Wenn Sie auf der Suche nach einer robusten und effizienten Lösung für Schaltanwendungen mit moderatem Strom- und Spannungsbedarf sind, dann ist der TIP 120 NPN Darlington-Transistor Ihre erste Wahl. Speziell konzipiert für Elektroniker, Ingenieure und Maker, die eine zuverlässige Komponente für die Steuerung von Lasten wie Motoren, Relais oder Leuchten benötigen, bietet der TIP 120 eine überlegene Leistungsdichte und Schaltgeschwindigkeit im Vergleich zu Standard-Transistoren seiner Klasse. Er minimiert den Steuerstrombedarf und vereinfacht somit Schaltungsdesigns, indem er höhere Ströme mit geringerem Aufwand schaltet.
Überlegene Leistung und Effizienz durch Darlington-Technologie
Der TIP 120 Darlington-Transistor zeichnet sich durch seine integrierte Darlington-Schaltung aus, die im Wesentlichen aus zwei hintereinander geschalteten NPN-Transistoren besteht. Diese Konfiguration vervielfacht den Stromverstärkungsfaktor (hFE) erheblich. Das bedeutet, dass bereits ein sehr kleiner Steuerstrom am Basisanschluss ausreicht, um einen deutlich höheren Kollektorstrom zu schalten. Dies ist ein entscheidender Vorteil gegenüber einzelnen Transistoren, da er die Anforderungen an die Treiberschaltung reduziert und die Effizienz der gesamten Schaltung verbessert. Mit einer maximalen Kollektorstrombelastbarkeit von 5A und einer Sperrspannung von 60V ist der TIP 120 ideal für eine Vielzahl von Schalt- und Verstärkungsaufgaben, bei denen Leistung und Zuverlässigkeit im Vordergrund stehen.
Anwendungsbereiche und Vorteile des TIP 120
Die Vielseitigkeit des TIP 120 macht ihn zu einer unverzichtbaren Komponente in zahlreichen elektronischen Systemen:
- Leistungsstarke Schaltungen: Ideal für die Ansteuerung von Gleichstrommotoren, Relaisspulen, leistungsstarken LEDs oder als Teil von Netzteilen und Spannungsreglern.
- Reduzierter Steuerstrom: Die hohe Stromverstärkung ermöglicht den direkten Betrieb mit Mikrocontrollern oder Logikschaltungen, ohne dass zusätzliche Treiberstufen erforderlich sind.
- Hohe Zuverlässigkeit: Gefertigt für Langlebigkeit und konsistente Leistung, auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Integration: Das gängige TO-220AB-Gehäuse ermöglicht eine einfache Montage auf Platinen und eine effiziente Wärmeableitung, insbesondere in Verbindung mit einem Kühlkörper.
- Kosteneffizienz: Bietet ein exzellentes Preis-Leistungs-Verhältnis für Anwendungen, die eine hohe Strombelastbarkeit und Schaltfähigkeit erfordern.
- Kompaktes Design: Ermöglicht die Realisierung leistungsfähiger Schaltungen auf begrenztem Bauraum.
Technische Spezifikationen im Detail
Die detaillierten technischen Spezifikationen des TIP 120 Darlington-Transistors unterstreichen seine Leistungsfähigkeit und Eignung für anspruchsvolle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 60 V |
| Maximale Kollektorstrom (IC) | 5 A |
| Maximale Verlustleistung (Ptot) | 2 W (ohne Kühlkörper, typisch bei 25°C Gehäusetemperatur) |
| Gehäuseform | TO-220AB |
| Gleichstromverstärkung (hFE) | Mindestens 1000 (typischer Wert bei VCE=4V, IC=3A) |
| Basisschaltzeit (ton) | Sehr kurz für effizientes Schalten (typischer Wert < 1 µs) |
| Betriebstemperaturbereich | -65°C bis +150°C |
Optimale Wärmeableitung und Montage
Das TO-220AB-Gehäuse des TIP 120 Darlington-Transistors ist ein etablierter Standard in der Elektronikindustrie, der eine einfache und sichere Montage auf Leiterplatten ermöglicht. Die robuste Bauweise und die metallische Befestigungsbohrung erleichtern die Integration von Kühlkörpern, was für Anwendungen mit höherer Dauerlast unerlässlich ist. Eine adäquate Wärmeableitung ist entscheidend, um die maximale Verlustleistung von 2W (ohne Kühlkörper) nicht zu überschreiten und die Lebensdauer des Transistors zu maximieren. Bei Strömen nahe der Nennbelastung von 5A wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um eine Überhitzung zu vermeiden und die Schaltperformance konstant zu halten.
Präzise Steuerung von Hochstromanwendungen
Der TIP 120 ist nicht nur für einfache Schaltvorgänge geeignet, sondern ermöglicht auch eine präzise Steuerung von Komponenten, die erhebliche Stromaufnahmen haben. In Kombination mit einem MOSFET-Treiber oder einem dedizierten Logik-IC kann der TIP 120 als leistungsfähiger Leistungsschalter fungieren. Seine hohe Stromverstärkung minimiert den Steueraufwand und ermöglicht es, auch anspruchsvolle Lasten mit minimaler Energie vom Mikrocontroller aus zu steuern. Dies macht ihn zur idealen Wahl für Projekte im Bereich Robotik, Automatisierungstechnik und im Modellbau, wo die präzise und zuverlässige Ansteuerung von Motoren oder anderen Aktoren von zentraler Bedeutung ist.
Schutzmechanismen und Betriebsrichtlinien
Obwohl der TIP 120 ein robustes Bauteil ist, sollten bei der Anwendung bestimmte Betriebsrichtlinien beachtet werden, um eine maximale Lebensdauer und Zuverlässigkeit zu gewährleisten. Die Überschreitung der maximalen Kollektorstromgrenze (5A) oder der Kollektor-Emitter-Spannung (60V) kann zu irreversiblen Schäden führen. Die maximale Verlustleistung von 2W ohne zusätzliche Kühlung ist ein wichtiger Richtwert; bei Dauerbetrieb mit höheren Strömen ist die Berechnung der benötigten Kühlfläche unerlässlich. Die korrekte Dimensionierung der Vorwiderstände für den Basisstrom ist ebenfalls kritisch, um den Transistor im optimalen Arbeitspunkt zu betreiben und eine Sättigung zu gewährleisten, ohne die Basis zu übersteuern.
Häufig gestellte Fragen zu TIP 120 – Darlington-Transistor, NPN, 60V, 5A, 2W, TO-220AB
Was ist die Hauptfunktion eines TIP 120 Darlington-Transistors?
Der TIP 120 ist ein NPN Darlington-Transistor, der hauptsächlich als Leistungsschalter und Verstärker in elektronischen Schaltungen dient. Seine Hauptfunktion ist es, einen hohen Kollektorstrom mit einem sehr geringen Basisstrom zu steuern, was ihn ideal für Anwendungen macht, die eine effiziente und leistungsstarke Schaltung erfordern.
Welche Art von Lasten kann der TIP 120 steuern?
Der TIP 120 ist in der Lage, eine Vielzahl von Lasten zu steuern, darunter Gleichstrommotoren, Relaisspulen, leistungsstarke LEDs, Glühbirnen und andere elektronische Komponenten, die einen Strom von bis zu 5 Ampere benötigen.
Benötigt der TIP 120 einen Kühlkörper?
Die Notwendigkeit eines Kühlkörpers hängt von der Betriebstemperatur und der Dauerlast des Transistors ab. Bei einer maximalen Verlustleistung von 2W ohne Kühlung ist die Verwendung eines Kühlkörpers für Anwendungen mit Strömen nahe der 5A-Grenze oder bei konstantem Dauerbetrieb dringend empfohlen, um eine Überhitzung zu vermeiden.
Wie unterscheidet sich ein Darlington-Transistor von einem Standard-Transistor?
Ein Darlington-Transistor besteht aus zwei hintereinander geschalteten Bipolar-Transistoren, was zu einer deutlich höheren Stromverstärkung (hFE) führt als bei einem einzelnen Transistor. Dies bedeutet, dass ein geringerer Basisstrom ausreicht, um einen größeren Kollektorstrom zu schalten.
Kann der TIP 120 mit einem Mikrocontroller betrieben werden?
Ja, aufgrund seiner hohen Stromverstärkung ist der TIP 120 sehr gut geeignet, um direkt von den Ausgängen eines Mikrocontrollers gesteuert zu werden, da der benötigte Basisstrom typischerweise im Bereich liegt, den Mikrocontroller-Pins liefern können.

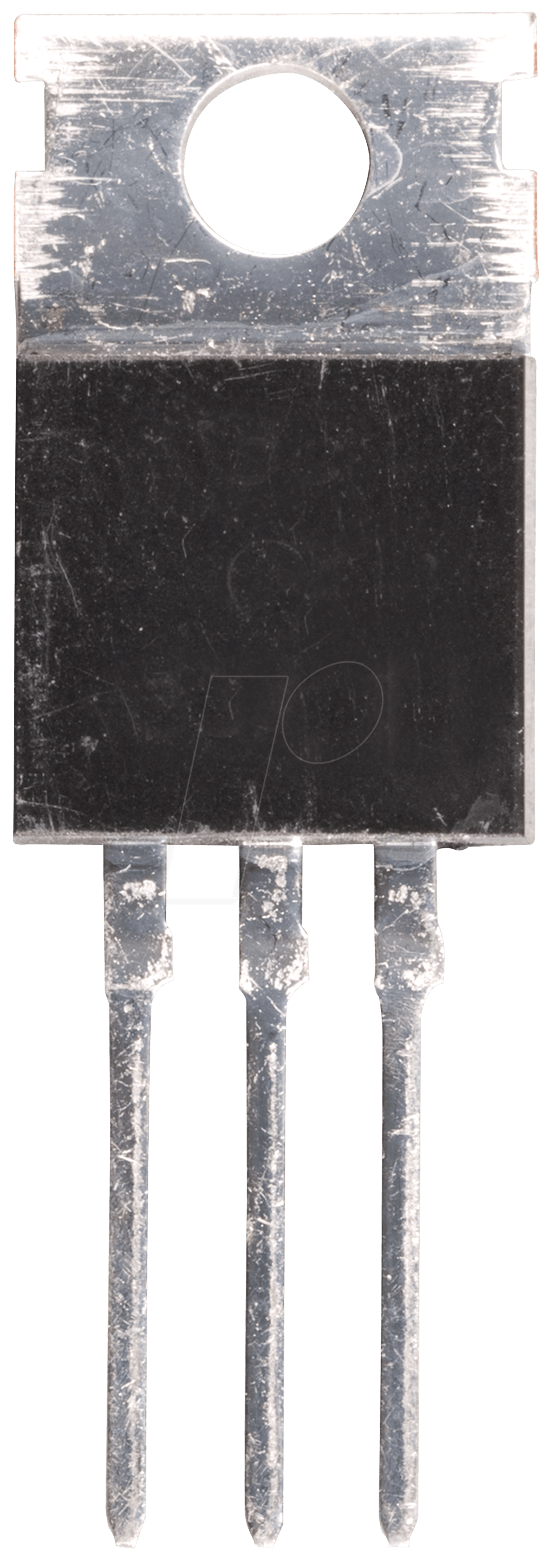

Was bedeutet die TO-220AB Gehäuseform?
Die TO-220AB ist ein Standard-Kunststoffgehäuse für Leistungshalbleiter. Es verfügt über drei Anschlüsse und eine durchbohrte Metalllasche zur Befestigung auf einer Platine oder einem Kühlkörper, was eine einfache Montage und eine effektive Wärmeableitung ermöglicht.
Welche maximale Spannung kann der TIP 120 sicher schalten?
Der TIP 120 Darlington-Transistor kann Spannungen bis zu 60 Volt zwischen Kollektor und Emitter (VCEO) sicher schalten.
