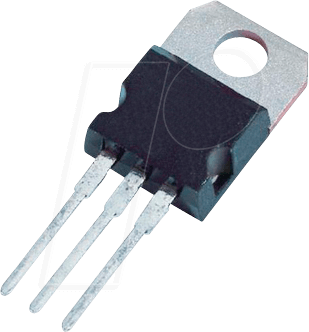

Hochleistungs-Darlington-Transistor: TIP 112 STM für anspruchsvolle Schaltungen
Der TIP 112 STM Darlington-Transistor in NPN-Bauform ist die ideale Lösung für Elektronikenthusiasten und professionelle Anwender, die eine zuverlässige und leistungsstarke Schalteinheit für ihre Projekte benötigen. Wenn Sie nach einer Komponente suchen, die hohe Spannungen und Ströme bewältigen kann, ohne die Integrität Ihrer Schaltung zu gefährden, dann ist dieser Transistor Ihre erste Wahl. Er löst das Problem der Notwendigkeit von Leistungskomponenten, die sowohl robuste elektrische Eigenschaften als auch eine gute thermische Belastbarkeit aufweisen.
Herausragende Leistung und Zuverlässigkeit
Der TIP 112 STM zeichnet sich durch seine überlegene Performance gegenüber Standardtransistoren aus, insbesondere in Anwendungen, die eine hohe Stromverstärkung und eine effiziente Schaltung erfordern. Seine Darlington-Konfiguration ermöglicht eine sehr hohe Verstärkung bei geringen Steuersignalen, was ihn ideal für den Einsatz in treiberstarken Schaltungen macht, wo herkömmliche Transistoren an ihre Grenzen stoßen würden. Die maximale Kollektor-Emitter-Spannung von 100V und der maximale Kollektorstrom von 2A, gepaart mit einer Leistungsdissipation von bis zu 50W im TO-220-Gehäuse, garantieren Stabilität und Langlebigkeit selbst unter anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen und Vorteile
Die sorgfältige Konstruktion und die hochwertigen Materialien, die bei der Herstellung des TIP 112 STM zum Einsatz kommen, gewährleisten eine außergewöhnliche thermische Leistung und Zuverlässigkeit. Das TO-220-Gehäuse bietet eine hervorragende Wärmeableitung, was kritisch für Anwendungen mit hoher Leistungsdissipation ist, um Überhitzung und daraus resultierende Systemausfälle zu vermeiden. Die NPN-Charakteristik ermöglicht eine einfache Integration in eine Vielzahl von Schaltungsdesigns, von Leistungsreglern bis hin zu Motorsteuerungen.
- Hohe Stromverstärkung: Die Darlington-Struktur ermöglicht extrem hohe Stromverstärkungsfaktoren, was bedeutet, dass selbst kleine Basisströme große Kollektorströme steuern können. Dies ist entscheidend für die Effizienz und Leistung von Schaltungen.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 100V ist der TIP 112 STM bestens geeignet für Anwendungen, die höhere Spannungsschwankungen tolerieren müssen.
- Robuste Strombelastbarkeit: Ein kontinuierlicher Kollektorstrom von bis zu 2A macht ihn zu einer zuverlässigen Wahl für leistungshungrige Anwendungen.
- Effiziente Wärmeableitung: Das standardisierte TO-220-Gehäuse ermöglicht eine effektive Wärmeabfuhr, was für die Langlebigkeit und Stabilität bei hoher Leistungsaufnahme von entscheidender Bedeutung ist. Dies minimiert das Risiko von thermischem Durchgehen.
- Vielseitige Einsatzmöglichkeiten: Ob in Netzteilen, Motorsteuerungen, Relais-Treibern oder anderen Leistungsschaltungen – die Flexibilität des TIP 112 STM ist bemerkenswert.
- Zuverlässigkeit und Langlebigkeit: Hergestellt nach strengen Qualitätsstandards, bietet dieser Transistor eine konsistente und verlässliche Leistung über seine gesamte Lebensdauer.
Detaillierte Eigenschaften des TIP 112 STM
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Darlington-Transistor, NPN |
| Hersteller-Teilenummer | TIP 112 STM |
| Gehäusetyp | TO-220 (thermo-elektrisch optimiert) |
| Max. Kollektor-Emitter-Spannung (Vce) | 100 V |
| Max. Kollektorstrom (Ic) | 2 A (kontinuierlich) |
| Max. Basisstrom (Ib) | ca. 0.004 A (effektiver Wert für hohe Verstärkung) |
| Max. Leistungsdissipation (Pd) | 50 W (bei optimaler Kühlung im TO-220 Gehäuse) |
| Gleichstromverstärkung (hFE) | Typisch 1000 (für eine breite Palette von Kollektorströmen) |
| Betriebstemperaturbereich | -65°C bis +150°C (ermöglicht den Einsatz in diversen Umgebungen) |
| Anwendungsgebiete | Leistungsverstärker, Schaltanwendungen, Motorsteuerungen, Netzteile, Relais-Treiber, LED-Treiber |
Anwendungsbereiche und technische Integration
Der TIP 112 STM Darlington-Transistor ist aufgrund seiner spezifischen Eigenschaften ein Eckpfeiler in zahlreichen Leistungselektronikanwendungen. Seine Fähigkeit, hohe Ströme mit einer geringen Ansteuerspannung zu schalten, macht ihn zur idealen Wahl für den direkten Anschluss an Mikrocontroller oder Logikschaltungen, die selbst nur geringe Ausgangsströme liefern können. Dies eliminiert die Notwendigkeit von vorgeschalteten Verstärkerstufen und vereinfacht somit das Schaltungsdesign erheblich. In Motorsteuerungen kann er beispielsweise eingesetzt werden, um die Stromzufuhr zu DC-Motoren präzise zu regeln, wobei die hohe Stromverstärkung sicherstellt, dass die Steuersignale des Mikrocontrollers vollkommen ausreichend sind, um die benötigten Motorströme zu schalten. Ebenso findet er Anwendung in Schaltnetzteilen, wo er als primärer Schalter fungiert, der die hohe Effizienz der Energieumwandlung gewährleistet. Die thermische Belastbarkeit von 50W im TO-220-Gehäuse ist ein wesentlicher Faktor, der eine zuverlässige Funktion auch bei dauerhafter Belastung sicherstellt. Bei höheren Leistungsanforderungen ist die Integration eines Kühlkörpers unerlässlich, um die Betriebstemperatur im zulässigen Bereich zu halten und die Lebensdauer des Transistors zu maximieren.
FAQ – Häufig gestellte Fragen zu TIP 112 STM – Darlington-Transistor, NPN, 100V, 2A, 50W, TO-220
Was ist ein Darlington-Transistor und warum ist er vorteilhaft?
Ein Darlington-Transistor ist eine integrierte Schaltung aus zwei Bipolartransistoren, die in einer Weise verbunden sind, dass sie eine sehr hohe Stromverstärkung bieten. Dies bedeutet, dass bereits ein sehr kleiner Steuerstrom an der Basis einen viel größeren Strom am Kollektor schalten kann. Dies ist vorteilhaft, da es die Notwendigkeit für leistungsfähige Ansteuerschaltungen reduziert und die Effizienz der Gesamtschaltung erhöht.
Welche Art von Anwendungen eignet sich der TIP 112 STM besonders gut?
Der TIP 112 STM eignet sich hervorragend für Anwendungen, die eine hohe Stromverstärkung bei relativ geringen Steuersignalen erfordern. Dazu gehören unter anderem Leistungsregler, Motorsteuerungen, Relais-Treiber, Netzteile und die Steuerung von Lasten, die höhere Ströme als ein Mikrocontroller direkt liefern kann.
Ist ein Kühlkörper für den TIP 112 STM immer notwendig?
Die Notwendigkeit eines Kühlkörpers hängt von der tatsächlichen Leistungsdissipation in Ihrer spezifischen Anwendung ab. Bei geringer Last und moderater Leistung kann der TIP 112 STM im TO-220-Gehäuse möglicherweise ohne zusätzlichen Kühlkörper betrieben werden. Bei kontinuierlicher hoher Belastung, die nahe an der maximalen Leistungsdissipation von 50W liegt, ist jedoch die Verwendung eines Kühlkörpers zur Wärmeableitung dringend empfohlen, um eine Überhitzung und Beschädigung des Transistors zu vermeiden.
Was bedeutet die NPN-Bauform für die Schaltung?
Die NPN-Bauform eines Transistors bedeutet, dass der Stromfluss vom Kollektor zum Emitter erfolgt, wenn an der Basis ein positiver Strom im Verhältnis zum Emitter angelegt wird. Diese Konfiguration ist weit verbreitet und kompatibel mit vielen Logikschaltungen und Mikrocontroller-Ausgängen, die typischerweise positive Spannungen liefern, um Komponenten zu aktivieren.
Wie hoch ist die maximale Spannung, die der TIP 112 STM sicher schalten kann?
Der TIP 112 STM ist für eine maximale Kollektor-Emitter-Spannung von 100 Volt spezifiziert. Dies gibt Ihnen einen bedeutenden Spielraum für Anwendungen, die mit Spannungen bis zu diesem Wert arbeiten.
Was ist die typische Stromverstärkung (hFE) des TIP 112 STM?
Die typische Gleichstromverstärkung (hFE) des TIP 112 STM liegt im Bereich von 1000. Dies ist ein extrem hoher Wert, der die charakteristische Eigenschaft der Darlington-Konfiguration unterstreicht und die Fähigkeit des Transistors demonstriert, geringe Basisströme in sehr große Kollektorströme umzuwandeln.
Welche Spezifikationen sind entscheidend, wenn ich den TIP 112 STM in meiner Schaltung einsetzen möchte?
Beim Einsatz des TIP 112 STM sollten Sie insbesondere die maximale Kollektor-Emitter-Spannung (Vce) von 100V, den maximalen Kollektorstrom (Ic) von 2A und die maximale Leistungsdissipation (Pd) von 50W berücksichtigen. Achten Sie auch auf die thermischen Eigenschaften des Gehäuses und die Notwendigkeit eines Kühlkörpers basierend auf der zu erwartenden Leistungsaufnahme.
