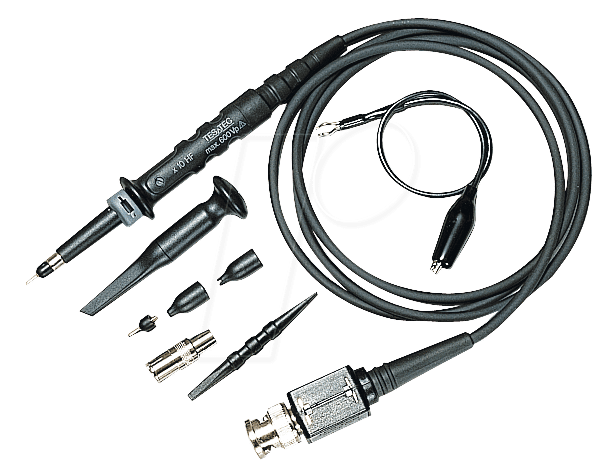

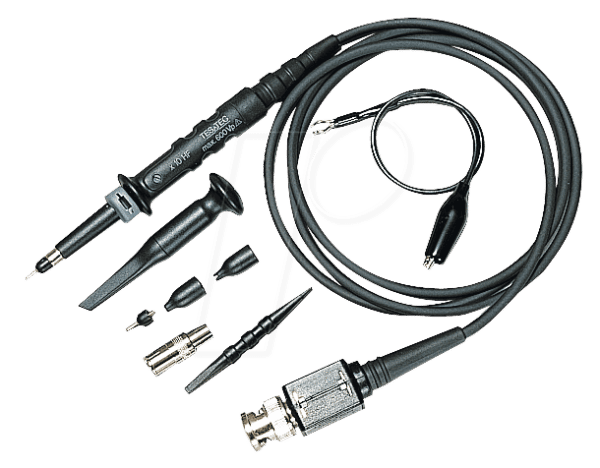

Professionelle Signalmessung mit dem TESTEC HF 212 HF-Tastkopf
Für Ingenieure, Techniker und Entwickler, die präzise Hochfrequenzsignale bis 300 MHz mit höchster Genauigkeit erfassen und analysieren müssen, bietet der TESTEC HF 212 HF-Tastkopf eine unverzichtbare Lösung. Wenn herkömmliche Tastköpfe an ihre Grenzen stoßen und unerwünschte Lastfaktoren oder Signalverfälschungen verursachen, ermöglicht dieser Tastkopf eine saubere und zuverlässige Signalübertragung für aussagekräftige Messergebnisse.
Herausragende Leistung für anspruchsvolle Anwendungen
Der TESTEC HF 212 setzt neue Maßstäbe in puncto Präzision und Zuverlässigkeit bei der Hochfrequenzmesstechnik. Mit einer Bandbreite von 300 MHz und einem hochohmigen Eingang von 10 MOhm minimiert er effektiv die Belastung des zu messenden Prüflings. Dies ist entscheidend, um das Verhalten des zu analysierenden Schaltkreises so wenig wie möglich zu beeinflussen und somit realitätsgetreue Messergebnisse zu erzielen. Die fortschrittliche Schaltungstechnik und die sorgfältige Auswahl der Komponenten gewährleisten eine exzellente Signalintegrität über den gesamten Frequenzbereich.
Vorteile des TESTEC HF 212 HF-Tastkopfs
- Minimale Lastwirkung: Der Eingangswiderstand von 10 MOhm reduziert die kapazitive und resistive Belastung des Prüflings signifikant, was zu unverfälschten Messungen führt.
- Hohe Bandbreite: Mit 300 MHz eignet sich der Tastkopf für eine breite Palette von Hochfrequenzanwendungen, von der Entwicklung digitaler Schaltungen bis hin zur Analyse von Funksystemen.
- Präzise Signalübertragung: Die optimierte Abschirmung und die hochwertige Verarbeitung minimieren Rauschen und externe Störeinflüsse, was eine klare Signalerfassung ermöglicht.
- Robustheit und Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien, ist der Tastkopf für den Einsatz unter anspruchsvollen Labor- und Feldbedingungen ausgelegt.
- Vielseitige Kompatibilität: Entwickelt für den Einsatz mit gängigen Oszilloskopen und Spektrumanalysatoren, fügt er sich nahtlos in bestehende Messtechnik-Setups ein.
- Einfache Handhabung: Die ergonomische Bauform und die übersichtliche Anordnung der Bedienelemente gewährleisten eine intuitive und komfortable Nutzung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | TESTEC HF 212 |
| Typ | HF-Tastkopf |
| Maximale Bandbreite | 300 MHz |
| Eingangsimpedanz | 10 MOhm (parallel mit geringer Kapazität) |
| Eingangskapazität | Typischerweise < 15 pF (abhängig von Oszilloskop und Einstellung) |
| Dämpfungsfaktor | 1:1 (direkt) oder schaltbar (typischerweise 1:10 für höhere Spannungsmessbereiche, falls vom Oszilloskop unterstützt) |
| Maximale Eingangsspannung (DC + Spitze AC) | Die maximal zulässige Eingangsspannung ist primär durch die Spezifikationen des angeschlossenen Oszilloskops bestimmt. Die meisten Anwendungen liegen im Bereich von wenigen hundert Volt. |
| Anschluss | Standard BNC-Stecker für Oszilloskop-Anschluss; integrierte Prüfspitze mit austauschbaren Spitzen und Erdungsfeder. |
| Material & Haptik | Hochwertiger, isolierender Kunststoff für Gehäuse und Griff; flexible Kabelummantelung für gute Handhabung. Die Prüfspitze ist präzise gefertigt für sicheren Kontakt. |
| Design-Merkmale | Kompaktes, ergonomisches Design; integrierte Kabelaufwicklung für Lagerung; schaltbarer Dämpfungsfaktor (sofern vom Oszilloskop unterstützt) für Flexibilität. |
| Einsatzmöglichkeiten | Analyse von digitalen und analogen Signalen, Leistungsmessungen, Fehlersuche in HF-Schaltungen, Entwicklung von Kommunikationssystemen, Prüfung von Embedded-Systemen. |
| Zertifizierungen | Konformität mit relevanten EMV-Richtlinien für den professionellen Einsatz. |
Die technische Überlegenheit des TESTEC HF 212
Im Kern der Leistungsfähigkeit des TESTEC HF 212 steht die intelligente Kombination aus einem hochohmigen Eingangswiderstand und einer sorgfältig abgestimmten Eingangskapazität. Während Standard-Tastköpfe oft eine signifikante kapazitive Last von 50 pF oder mehr aufweisen, was bei hohen Frequenzen zu einer erheblichen Beeinflussung des Prüflings führen kann, bewegt sich die Eingangskapazität des HF 212 typischerweise im Bereich von unter 15 pF. Dies ist ein kritischer Faktor, der das Verhalten der zu messenden Schaltung nahezu unverändert lässt. Die Impedanz des Tastkopfs ist zudem so konzipiert, dass sie für die meisten Hochfrequenzschaltungen eine vernachlässigbare Last darstellt, wodurch die Signalintegrität und die Genauigkeit der Messung maximiert werden.
Die 300 MHz Bandbreite ist nicht nur ein numerischer Wert, sondern repräsentiert die Fähigkeit des Tastkopfs, die feinen Details und schnellen Übergänge von Hochfrequenzsignalen präzise zu erfassen. Dies ist essenziell für die Analyse von digitalen Signalen mit schnellen Anstiegszeiten, die Untersuchung von Modulationsverfahren oder die Fehlersuche in komplexen HF-Schaltkreisen. Die überlegene Signalübertragung wird durch eine optimierte Abschirmung des Kabels und eine präzise interne Beschaltung erreicht, die unerwünschte Einstreuungen und Rauschanteile minimiert. Dies gewährleistet, dass das Signal, das am Oszilloskop ankommt, eine exakte Abbildung des tatsächlichen Signals am Prüfling ist.
Darüber hinaus ist der TESTEC HF 212 für die Robustheit im professionellen Einsatz konzipiert. Das Gehäuse und der Griff sind aus hochwertigem, isolierendem Kunststoff gefertigt, der eine sichere Handhabung gewährleistet und vor elektrostatischen Entladungen schützt. Das Kabel ist flexibel und widerstandsfähig, was auch bei häufigem Gebrauch und Bewegen des Tastkopfs eine lange Lebensdauer verspricht. Die austauschbaren Spitzen und die integrierte Erdungsfeder ermöglichen eine flexible Anpassung an verschiedene Messsituationen und sorgen für einen sicheren und niederimpedanten Masseanschluss, der für präzise HF-Messungen unerlässlich ist.
Anwendungsgebiete: Wo der TESTEC HF 212 glänzt
Der TESTEC HF 212 HF-Tastkopf ist ein universelles Werkzeug für eine Vielzahl von technischen Disziplinen. In der Entwicklung von elektronischen Schaltungen ermöglicht er die genaue Vermessung von Signalpegeln, Zeitabläufen und Frequenzgängen von analogen und digitalen Komponenten. Dies ist unerlässlich für die Optimierung von Schaltungen und die Sicherstellung der Spezifikationskonformität.
Im Bereich der Kommunikationstechnik, sei es in der Entwicklung von WLAN-, Bluetooth- oder Mobilfunkmodulen, erlaubt der Tastkopf die präzise Analyse von Übertragungssignalen, die Bewertung von Störsignalen und die Überprüfung der Signalqualität. Entwickler können so sicherstellen, dass ihre Geräte die strengen Anforderungen an die Funkkommunikation erfüllen.
Auch in der Automobil- und Luftfahrtindustrie findet der TESTEC HF 212 Anwendung, wo die Zuverlässigkeit und Präzision von elektronischen Systemen von höchster Bedeutung sind. Die Analyse von Bussystemen, Sensordaten und Steuergerätesignalen profitiert von der geringen Lastwirkung des Tastkopfs.
Für wissenschaftliche Forschung und Lehre bietet der HF 212 eine zuverlässige Möglichkeit, komplexe physikalische Phänomene und Schwingungsvorgänge zu untersuchen. Studenten und Forscher können so ein tiefgreifendes Verständnis für die Prinzipien der Hochfrequenztechnik entwickeln.
In der Fehlerdiagnose und Wartung von elektronischen Geräten hilft der Tastkopf dabei, fehlerhafte Komponenten oder unerwartete Signalverhaltensweisen schnell und präzise zu identifizieren, wodurch Ausfallzeiten minimiert und die Effizienz gesteigert werden.
FAQ – Häufig gestellte Fragen zu TESTEC HF 212 – HF-Tastkopf, 300 MHz, 10 MOhm
Was ist der Hauptvorteil des TESTEC HF 212 gegenüber einem Standard-Oszilloskop-Tastkopf?
Der Hauptvorteil des TESTEC HF 212 liegt in seiner deutlich geringeren Lastwirkung auf den Prüfling. Mit einer Eingangsimpedanz von 10 MOhm und einer sehr geringen Eingangskapazität von typischerweise unter 15 pF minimiert er die Beeinflussung des zu messenden Signals erheblich, was zu genaueren und realistischeren Messergebnissen führt, insbesondere bei höheren Frequenzen.
Für welche Art von Messungen ist der TESTEC HF 212 HF-Tastkopf besonders gut geeignet?
Der Tastkopf ist ideal für präzise Hochfrequenzmessungen bis 300 MHz geeignet. Dazu gehören die Analyse von digitalen Signalen mit schnellen Anstiegszeiten, die Untersuchung von analogen HF-Schaltungen, die Vermessung von Datenbussen, die Fehlersuche in Kommunikationsmodulen und alle Anwendungen, bei denen eine geringe Belastung des Prüflings essenziell ist.
Ist der TESTEC HF 212 mit jedem Oszilloskop kompatibel?
Der TESTEC HF 212 verfügt über einen Standard BNC-Anschluss und ist daher mit den meisten modernen Oszilloskopen und Spektrumanalysatoren kompatibel. Für die Nutzung von schaltbaren Dämpfungsfaktoren (falls vom Tastkopf angeboten) ist es jedoch notwendig, dass das angeschlossene Messgerät dies unterstützt.
Wie wird die Genauigkeit der Messung durch die Eingangskapazität beeinflusst?
Eine höhere Eingangskapazität des Tastkopfs wirkt wie ein paralleler Kondensator zur zu messenden Schaltung. Bei hohen Frequenzen reduziert dieser Kondensator die Impedanz des Prüflings und kann so die Signalform und den Pegel verändern. Die geringe Eingangskapazität des TESTEC HF 212 minimiert diesen Effekt und gewährleistet eine präzisere Abbildung des tatsächlichen Signals.
Kann der TESTEC HF 212 auch für DC-Messungen verwendet werden?
Ja, der Tastkopf kann grundsätzlich auch für DC-Messungen verwendet werden. Allerdings ist er primär für die Hochfrequenzmesstechnik optimiert. Für reine DC-Messungen, insbesondere bei sehr hohen Spannungen, könnten dedizierte DC-Tastköpfe oder die direkte Eingangsoption des Oszilloskops vorteilhafter sein. Die maximal zulässige Eingangsspannung für den HF 212 ist primär durch die Spezifikationen des angeschlossenen Oszilloskops definiert.
Was bedeutet der Dämpfungsfaktor (z.B. 1:1 oder 1:10) in Bezug auf die Messung?
Der Dämpfungsfaktor bestimmt, wie das Signal vom Prüfling zum Oszilloskop weitergeleitet wird. Ein Dämpfungsfaktor von 1:1 bedeutet, dass das Signal nahezu unverändert übertragen wird. Ein Faktor von 1:10 dämpft das Signal um den Faktor 10, was nützlich ist, um höhere Spannungen sicher messen zu können, ohne das Oszilloskop zu überlasten. Dies geht jedoch mit einer geringfügig erhöhten Lastwirkung auf den Prüfling einher und reduziert die Empfindlichkeit für sehr kleine Signale.
Wie pflege ich meinen TESTEC HF 212 HF-Tastkopf?
Die Pflege des TESTEC HF 212 ist einfach. Reinigen Sie das Gehäuse und die Prüfspitze bei Bedarf mit einem weichen, trockenen Tuch. Vermeiden Sie aggressive Lösungsmittel. Stellen Sie sicher, dass die Anschlüsse sauber und trocken sind, bevor Sie den Tastkopf mit dem Oszilloskop verbinden. Lagern Sie den Tastkopf geschützt vor Staub und Feuchtigkeit, idealerweise in seiner Verpackung oder einer geeigneten Aufbewahrungslösung.
