TDA 8356 – Das Herzstück für gestochen scharfe Vertikalablenkung in Ihren Videogeräten
Tauchen Sie ein in die Welt der präzisen Bildwiedergabe mit dem TDA 8356, einem hochwertigen Video-IC, speziell entwickelt für die Vertikalablenkung in Fernsehgeräten und Monitoren. Dieses unscheinbare Bauteil ist das Herzstück, das für ein stabiles, klares und verzerrungsfreies Bild sorgt – ein unverzichtbarer Bestandteil für alle, die Wert auf höchste Qualität und ein perfektes Seherlebnis legen.

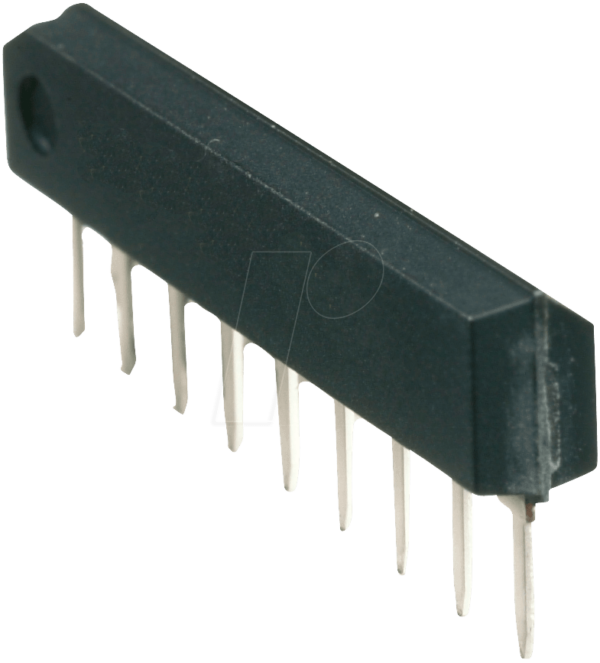

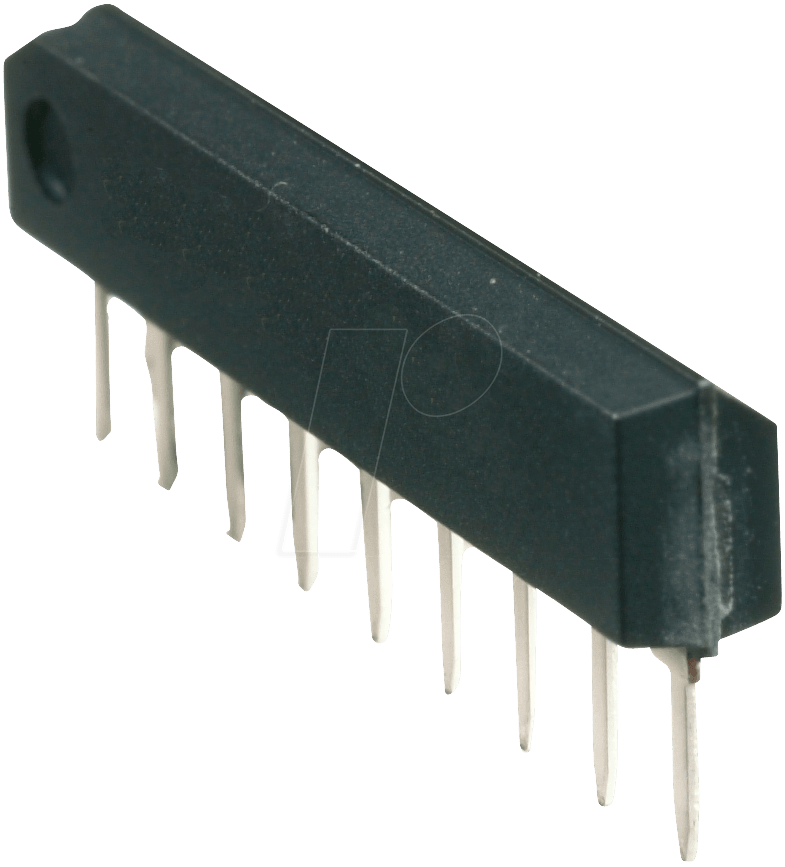

Der TDA 8356 im robusten SIL-9 Gehäuse ist mehr als nur ein Chip; er ist ein Versprechen für zuverlässige Leistung und langanhaltende Freude an Ihren Videogeräten. Ob Sie nun ein leidenschaftlicher Bastler sind, der alte Geräte wieder zum Leben erwecken möchte, oder ein professioneller Reparateur, der auf der Suche nach einem bewährten Ersatzteil ist – der TDA 8356 wird Sie mit seiner Performance überzeugen.
Warum der TDA 8356 die ideale Wahl für Ihre Projekte ist
In einer Welt, in der Bilder allgegenwärtig sind, ist die Qualität der Darstellung von entscheidender Bedeutung. Der TDA 8356 wurde entwickelt, um genau das zu liefern: eine erstklassige Vertikalablenkung, die das Fundament für ein beeindruckendes Seherlebnis bildet. Hier sind einige Gründe, warum dieses Video-IC eine kluge Investition ist:
- Kristallklare Bildqualität: Der TDA 8356 sorgt für eine präzise und stabile Vertikalablenkung, wodurch Bildverzerrungen minimiert und ein scharfes, detailreiches Bild gewährleistet wird.
- Hohe Zuverlässigkeit: Dank seiner robusten Bauweise und hochwertigen Komponenten bietet der TDA 8356 eine lange Lebensdauer und zuverlässige Leistung, selbst unter anspruchsvollen Bedingungen.
- Einfache Integration: Das SIL-9 Gehäuse ermöglicht eine unkomplizierte Installation und Integration in bestehende Schaltungen.
- Vielseitige Anwendungsmöglichkeiten: Der TDA 8356 eignet sich für eine breite Palette von Videogeräten, von klassischen Röhrenfernsehern bis hin zu modernen Monitoren.
- Kosteneffiziente Lösung: Durch seine hohe Effizienz und Langlebigkeit bietet der TDA 8356 ein hervorragendes Preis-Leistungs-Verhältnis.
Technische Details, die überzeugen
Der TDA 8356 ist nicht nur ein Versprechen, sondern auch ein Produkt ausgereifter Technologie. Werfen wir einen Blick auf die technischen Details, die ihn zu einer so herausragenden Wahl machen:
| Merkmal | Beschreibung |
|---|---|
| Funktion | Video-IC für Vertikalablenkung |
| Gehäuse | SIL-9 (Single In-Line) |
| Versorgungsspannung | Typischerweise 24V (Bereich beachten) |
| Ausgangsstrom | Bis zu 1,5A (je nach Anwendung) |
| Integrierte Schutzschaltungen | Übertemperaturschutz, Kurzschlussschutz |
| Anwendungsbereiche | Röhrenfernseher, Monitore, Videoprojektoren |
Wichtiger Hinweis: Bitte beachten Sie die spezifischen Datenblattangaben des Herstellers für detaillierte Informationen zu den elektrischen Eigenschaften und maximalen Betriebswerten. Die Einhaltung dieser Werte ist entscheidend für eine sichere und zuverlässige Funktion des TDA 8356.
Der TDA 8356 in der Praxis: Anwendungsbeispiele
Der TDA 8356 ist ein wahrer Alleskönner und findet in einer Vielzahl von Anwendungen Verwendung. Hier sind einige Beispiele, die seine Vielseitigkeit verdeutlichen:
- Reparatur von Röhrenfernsehern: Der TDA 8356 ist ein häufig verwendetes Ersatzteil bei der Reparatur von Röhrenfernsehern, insbesondere wenn Probleme mit der Vertikalablenkung auftreten (z.B. fehlendes Bild oder verzerrte Darstellung).
- Retro-Gaming-Projekte: Viele Liebhaber klassischer Videospiele nutzen den TDA 8356, um alte Röhrenmonitore wieder zum Leben zu erwecken und ein authentisches Spielerlebnis zu genießen.
- DIY-Elektronikprojekte: Der TDA 8356 kann in selbstgebauten Videoprojektoren oder speziellen Anzeigegeräten eingesetzt werden, um eine zuverlässige Vertikalablenkung zu gewährleisten.
- Industrielle Anwendungen: In einigen industriellen Anwendungen, die auf CRT-basierte Anzeigesysteme angewiesen sind, findet der TDA 8356 ebenfalls Verwendung.
So integrieren Sie den TDA 8356 erfolgreich in Ihre Projekte
Die erfolgreiche Integration des TDA 8356 in Ihre Projekte erfordert sorgfältige Planung und Beachtung einiger wichtiger Punkte:
- Datenblatt studieren: Lesen Sie das Datenblatt des Herstellers gründlich durch, um alle technischen Details, elektrischen Eigenschaften und Anwendungshinweise zu verstehen.
- Geeignete Spannungsversorgung: Stellen Sie sicher, dass die Spannungsversorgung den im Datenblatt angegebenen Spezifikationen entspricht. Eine falsche Spannung kann den TDA 8356 beschädigen.
- Korrekte Beschaltung: Achten Sie auf die korrekte Beschaltung des ICs gemäß dem Schaltplan im Datenblatt. Fehlerhafte Verbindungen können zu Fehlfunktionen oder Schäden führen.
- Kühlung berücksichtigen: Je nach Anwendung kann es erforderlich sein, den TDA 8356 zu kühlen, um eine Überhitzung zu vermeiden. Verwenden Sie gegebenenfalls einen Kühlkörper.
- Schutzmaßnahmen: Integrieren Sie Schutzschaltungen, wie z.B. Sicherungen, um den TDA 8356 vor Überspannung und Kurzschlüssen zu schützen.
Ein Blick in die Zukunft: Der TDA 8356 und die Evolution der Videotechnik
Auch wenn moderne Flachbildschirme die CRT-Technologie weitgehend abgelöst haben, bleibt der TDA 8356 ein wichtiger Bestandteil für alle, die sich mit der Reparatur, Restauration oder dem Bau von Geräten mit Röhrenbildschirmen beschäftigen. Er verkörpert eine Ära der Videotechnik, in der Innovation und Handwerkskunst Hand in Hand gingen.
Darüber hinaus dient der TDA 8356 als wertvolles Lehrstück für angehende Elektroniker und Ingenieure. Durch das Verständnis seiner Funktionsweise und Anwendung können sie wichtige Grundlagen der analogen Schaltungstechnik erlernen, die auch in modernen digitalen Systemen von Bedeutung sind.
Häufig gestellte Fragen (FAQ) zum TDA 8356
Wir haben die häufigsten Fragen zum TDA 8356 für Sie zusammengefasst, um Ihnen bei Ihrer Entscheidung zu helfen:
- Was genau macht der TDA 8356?
- Der TDA 8356 ist ein Video-IC, der für die Vertikalablenkung in Röhrenfernsehern und Monitoren zuständig ist. Er steuert die vertikale Bewegung des Elektronenstrahls, der das Bild auf dem Bildschirm erzeugt.
- Wo finde ich das Datenblatt für den TDA 8356?
- Das Datenblatt für den TDA 8356 finden Sie in der Regel auf der Webseite des Herstellers (z.B. Philips/NXP) oder auf einschlägigen Elektronik-Datenbanken im Internet. Suchen Sie einfach nach „TDA8356 datasheet“.
- Kann ich den TDA 8356 auch in modernen LCD-Bildschirmen verwenden?
- Nein, der TDA 8356 ist speziell für Röhrenbildschirme (CRT) konzipiert. Moderne LCD-Bildschirme verwenden völlig andere Technologien zur Bilddarstellung.
- Wie erkenne ich, ob der TDA 8356 defekt ist?
- Häufige Symptome eines defekten TDA 8356 sind ein fehlendes Bild, ein zusammengeklapptes Bild (nur ein horizontaler Strich) oder Verzerrungen im oberen oder unteren Bereich des Bildes.
- Ist der TDA 8356 schwer einzubauen?
- Der Einbau des TDA 8356 erfordert grundlegende Kenntnisse der Elektronik und Löterfahrung. Es ist wichtig, das Datenblatt zu beachten und sorgfältig zu arbeiten, um Schäden zu vermeiden.
- Gibt es Alternativen zum TDA 8356?
- Ja, es gibt alternative Video-ICs für die Vertikalablenkung, die je nach Anwendung und Verfügbarkeit in Frage kommen können. Informieren Sie sich über kompatible Ersatztypen, bevor Sie einen Austausch vornehmen.
- Welche Versorgungsspannung benötigt der TDA 8356?
- Die typische Versorgungsspannung für den TDA 8356 beträgt in der Regel 24V. Beachten Sie jedoch unbedingt das Datenblatt des Herstellers, um die genauen Spezifikationen für Ihre spezifische Variante zu ermitteln.
Wir hoffen, dass diese Produktbeschreibung Ihnen alle notwendigen Informationen zum TDA 8356 geliefert hat. Wenn Sie weitere Fragen haben, zögern Sie nicht, uns zu kontaktieren. Wir sind gerne für Sie da!
