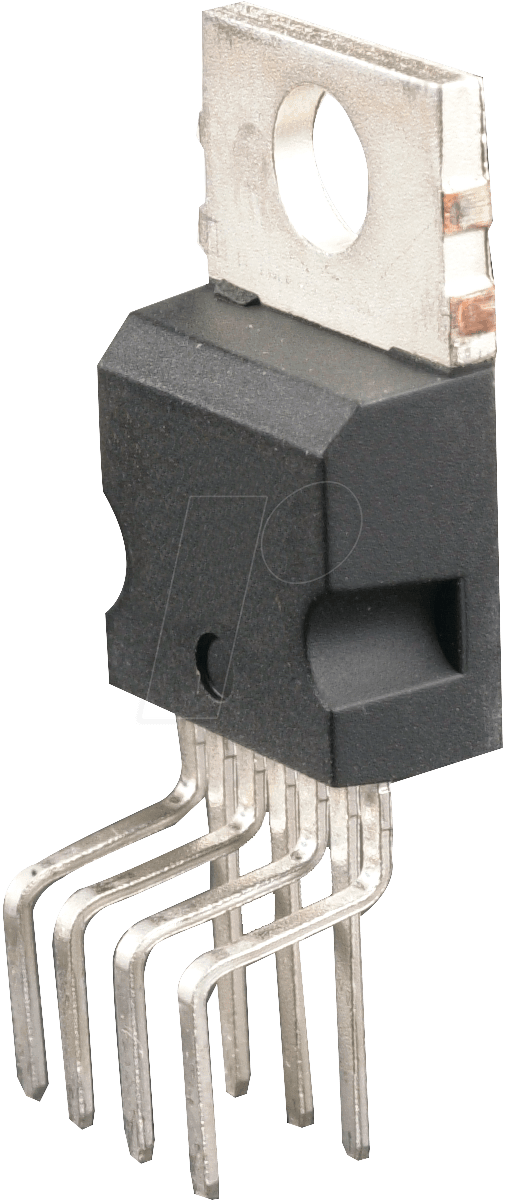

TDA 8170 – Der Schlüssel zu brillanten vertikalen Videobildern
Haben Sie Probleme mit verzerrten oder instabilen vertikalen Videobildern in Ihren älteren oder spezialisierten elektronischen Geräten? Der TDA 8170 Video-IC, vertikal, Heptawatt-7 ist die präzise und zuverlässige Lösung zur Wiederherstellung und Optimierung der vertikalen Ablenkung in Kathodenstrahlröhren-basierten Systemen. Dieses hochintegrierte Bauteil richtet sich an erfahrene Elektronikbastler, Reparaturwerkstätten und Hersteller von Spezialgeräten, die auf akkurate und stabile Bilddarstellung angewiesen sind und Standardlösungen nicht mehr unterstützen.
Überlegene Leistung für vertikale Bildwiedergabe
Im Gegensatz zu einfacheren oder veralteten ICs, die oft nur grundlegende Ablenkungsfunktionen bieten und anfällig für Störungen sind, zeichnet sich der TDA 8170 durch seine fortschrittliche Architektur und die Fähigkeit aus, eine äußerst präzise und stabile vertikale Bildpositionierung zu gewährleisten. Seine integrierte Verstärkung und die robusten Schutzschaltungen machen ihn zur überlegenen Wahl für Anwendungen, bei denen Bildintegrität und Langlebigkeit im Vordergrund stehen. Die Heptawatt-7-Bauform repräsentiert eine optimierte thermische Leistung, die kritisch für den langanhaltenden und zuverlässigen Betrieb in anspruchsvollen Umgebungen ist. Dies minimiert das Risiko von Überhitzung und Ausfällen, ein Problem, das bei weniger fortschrittlichen Alternativen häufig auftritt.
Technische Spitzenleistungen des TDA 8170
Der TDA 8170 ist ein hochintegrierter vertikaler Ablenkungs-IC, der speziell für die Steuerung der vertikalen Kathodenstrahlablenkung in Bildröhren entwickelt wurde. Seine Kernfunktionalität liegt in der Erzeugung eines synchronen und präzise gesteuerten Sägezahnsignals, das über eine interne Verstärkerstufe an die vertikale Ablenkspule ausgegeben wird. Dies ermöglicht eine exakte und flimmerfreie Darstellung des Bildes über die gesamte vertikale Achse. Die fortschrittliche Schaltungstechnologie des ICs bietet eine hohe Effizienz und geringe Verzerrungen, was zu einer außergewöhnlichen Bildqualität beiträgt.
- Präzise vertikale Bildsynchronisation: Gewährleistet ein absolut stabiles und zentriertes vertikales Bild ohne lästiges „Wandern“ oder „Ziehen“.
- Integrierte Verstärkerstufen: Reduziert die Notwendigkeit externer Komponenten, vereinfacht das Schaltungsdesign und spart Platz.
- Hohe Bandbreite und schnelle Anstiegszeiten: Ermöglicht die Wiedergabe feiner Bilddetails und schneller Bewegungen ohne Artefakte.
- Robuste Schutzmechanismen: Bietet integrierten Schutz gegen Überspannung und Übertemperatur, was die Lebensdauer des Bauteils und des Gesamtsystems signifikant erhöht.
- Optimierte thermische Ableitung (Heptawatt-7): Das spezielle Gehäuseformat ermöglicht eine effiziente Wärmeabfuhr, entscheidend für den Dauereinsatz und die Zuverlässigkeit unter Last.
- Geringes Rauschen und geringe Verzerrungen: Trägt maßgeblich zu einer klaren und detailreichen Bilddarstellung bei.
Anwendungsgebiete und Einsatzmöglichkeiten
Der TDA 8170 ist die ideale Komponente für eine Vielzahl von Anwendungen, die eine exakte vertikale Bildwiedergabe erfordern. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Baustein für:
- Industrielle Anzeigesysteme: In Messgeräten, Laborausstattung und Steuerungssystemen, wo Präzision und Stabilität der Bildanzeige kritisch sind.
- Retro-Gaming-Konsolen und Arcade-Automaten: Zur originalgetreuen Wiedergabe von klassischen Spielen auf CRT-Bildschirmen.
- Spezial-Monitore: Für medizinische Bildgebung, Überwachungstechnik und wissenschaftliche Visualisierung.
- Historische Unterhaltungselektronik: Reparatur und Restaurierung von älteren Fernsehern und Videorecordern.
- Entwicklung von Prototypen: In Forschungs- und Entwicklungsprojekten, die auf traditionelle Bildröhren-Technologie setzen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| IC-Typ | Vertikaler Ablenkungs-IC |
| Anwendung | Steuerung der vertikalen Bildablenkung in Kathodenstrahlröhren |
| Gehäuseform | Heptawatt-7 (Optimierte thermische Leistung) |
| Integrierte Funktionen | Vertikaler Sägezahngenerator, Verstärkerstufe, Schutzschaltungen |
| Betriebsspannung | Geeignet für typische CRT-Anforderungen, spezifische Spannungsparameter variieren je nach Anwendungsspezifikation. Die Konstruktion ist auf robuste und stabile Spannungsbereiche ausgelegt. |
| Bandbreite | Ausgelegt für schnelle vertikale Bildänderungen ohne Beeinträchtigung der Bildqualität, ideal für dynamische Inhalte. |
| Signalrauschabstand | Hoher Signalrauschabstand für eine saubere Bildwiedergabe ohne störende Muster. |
| Einsatztemperatur | Konzipiert für den Betrieb in einem breiten Temperaturbereich, der für elektronische Komponenten typisch ist, mit zusätzlicher Stabilität durch die Heptawatt-7-Bauform. |
| Kompatibilität | Entwickelt zur direkten Integration in bestehende Schaltungen, die auf vertikale Bildröhren-Treiber ausgelegt sind, bietet aber auch eine hervorragende Basis für neue Designs. |
FAQ – Häufig gestellte Fragen zu TDA 8170 – Video-IC, vertikal, Heptawatt-7
Ist der TDA 8170 mit allen Arten von Fernsehern und Monitoren kompatibel?
Der TDA 8170 ist primär für die Verwendung in Systemen mit Kathodenstrahlröhren (CRTs) konzipiert, die eine aktive vertikale Bildablenkung benötigen. Seine Kompatibilität hängt von der spezifischen Schaltungsarchitektur des Geräts ab. Er ist besonders gut geeignet für ältere Fernsehgeräte, spezialisierte Monitore und industrielle Anzeigen.
Benötige ich spezielle Werkzeuge oder Kenntnisse, um den TDA 8170 zu installieren?
Die Installation des TDA 8170 erfordert grundlegende Kenntnisse in Elektronik und Löttechniken. Ein Verständnis von Schaltungen, insbesondere im Bereich der Videotechnik und Ablenkung, ist von Vorteil. Spezielle Werkzeuge wie ein Lötkolben mit feiner Spitze, Entlötlitze und ein Multimeter sind empfehlenswert.
Was bedeutet „Heptawatt-7“ und warum ist es wichtig?
„Heptawatt-7“ bezieht sich auf das Gehäuseformat des ICs. Dieses spezielle Design ist darauf optimiert, die erzeugte Wärme effizient abzuleiten. Eine gute thermische Leistung ist entscheidend, um Überhitzung zu vermeiden, die zu Leistungseinbußen oder zum Ausfall des Bauteils führen kann. Es steht für eine höhere Zuverlässigkeit und Langlebigkeit, besonders unter Dauerlast.
Gibt es Alternativen zum TDA 8170, die einfacher zu beschaffen sind?
Während es möglicherweise andere ICs für die vertikale Ablenkung gibt, zeichnet sich der TDA 8170 durch seine spezifische Leistungsklasse, die integrierten Schutzschaltungen und die optimierte thermische Bauform aus. Für Anwendungen, die höchste Bildqualität und Zuverlässigkeit erfordern, ist der TDA 8170 oft die bevorzugte Wahl gegenüber generischeren Alternativen.
Wie kann der TDA 8170 dazu beitragen, Bildverzerrungen zu beheben?
Der TDA 8170 ist dafür verantwortlich, das Bild präzise vertikal zu steuern. Wenn vertikale Verzerrungen wie z.B. eine gestauchte oder gedehnte Bildmitte auftreten, deutet dies auf eine Fehlfunktion im vertikalen Ablenksystem hin. Durch den Austausch des defekten Bauteils gegen einen funktionierenden TDA 8170 wird die korrekte Sägezahnform und Verstärkung für die vertikale Ablenkung wiederhergestellt, was die Bildverzerrungen korrigiert.
Welche Lebensdauer kann ich von einem TDA 8170 erwarten?
Die Lebensdauer eines elektronischen Bauteils wie des TDA 8170 hängt stark von den Betriebsbedingungen ab, einschließlich Temperatur, Spannungsspitzen und der Qualität der Stromversorgung des Geräts. Dank seiner robusten Bauweise und der Heptawatt-7-Bauform, die eine exzellente Wärmeableitung gewährleistet, ist der TDA 8170 für eine lange und zuverlässige Lebensdauer konzipiert, insbesondere wenn er innerhalb seiner spezifizierten Parameter betrieben wird.
Ist der TDA 8170 auch für horizontale Ablenkung geeignet?
Nein, der TDA 8170 ist ausschließlich für die vertikale Ablenkung von Kathodenstrahlröhren konzipiert. Die horizontale Ablenkung wird von separaten ICs oder Schaltungen gesteuert, die für die entsprechende Bandbreite und Leistung ausgelegt sind.
