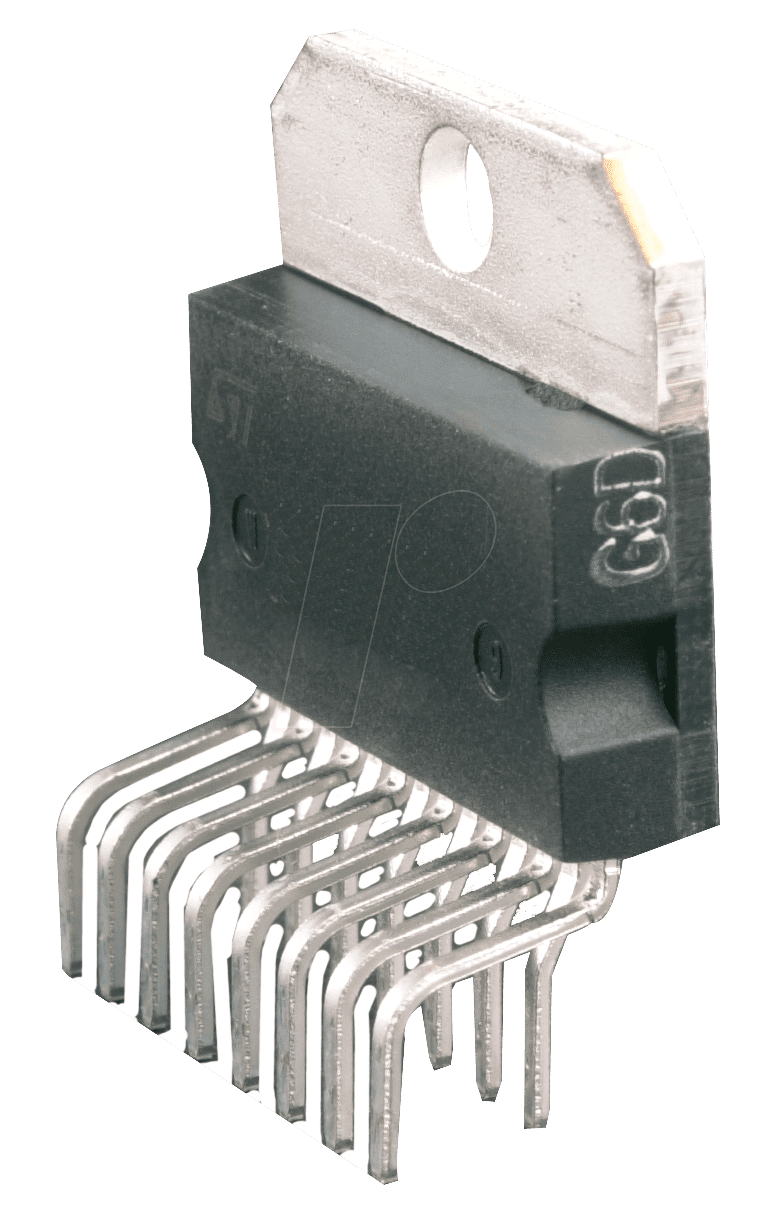

TDA7266: Ihre Lösung für kraftvolle Audioverstärkung im Kompaktformat
Suchen Sie nach einer zuverlässigen und leistungsstarken Verstärkerlösung für Ihre Audioanwendungen, die auch bei begrenztem Platzangebot überzeugt? Der TDA7266 Audio-IC mit 7 + 7 Watt Leistung im Multiwatt-15-Gehäuse ist die Antwort für Entwickler, Bastler und kleine Produktionsstätten, die klare, dynamische Klangerlebnisse ohne Kompromisse realisieren möchten. Dieses integrierte Schaltkreis ist ideal für den Einsatz in kompakten Stereoanlagen, tragbaren Lautsprechersystemen, Heimkino-Satelliten oder als integrierter Verstärker in multimedialen Geräten, wo hohe Effizienz und exzellente Audioqualität im Vordergrund stehen.
TDA7266: Überlegene Leistung durch Doppelbrückenschaltung
Der entscheidende Vorteil des TDA7266 gegenüber herkömmlichen Einzelkanalverstärkern liegt in seiner integrierten Doppelbrückenschaltung (BTL – Bridge-Tied Load). Diese fortschrittliche Konfiguration ermöglicht eine deutlich höhere Ausgangsleistung pro Kanal bei gleicher Versorgungsspannung und reduziert gleichzeitig Verzerrungen. Während Standardlösungen oft bei höherer Lautstärke an ihre Grenzen stoßen und klangliche Einbußen hinnehmen müssen, liefert der TDA7266 auch unter Last eine bemerkenswert stabile und klare Wiedergabe. Die Effizienz der BTL-Schaltung minimiert zudem die Wärmeentwicklung, was den Bedarf an aufwendigen Kühlkörpern reduziert und somit den Einsatz in besonders schlanken Designs erleichtert. Für Anwender, die Wert auf präzise Klangabbildung, souveräne Dynamik und kompakte Bauweise legen, ist der TDA7266 die offensichtlich optimierte Wahl.
Leistungsmerkmale und technische Innovationen des TDA7266
Der TDA7266 ist ein hochentwickelter monolithischer integrierter Schaltkreis, der speziell für Audioverstärkeranwendungen konzipiert wurde. Seine Kernkompetenz liegt in der Fähigkeit, eine Leistung von 7 Watt RMS pro Kanal an einer 8-Ohm-Last bei einer Versorgungsspannung von typischerweise 15 Volt zu liefern. Die Doppelbrückenkonfiguration vervierfacht hierbei die effektive Leistung im Vergleich zu einer Single-Ended-Konfiguration mit gleicher Versorgungsspannung. Dies ermöglicht eine beeindruckende Lautstärke und Dynamik auch in kleinen Gehäusen.
Die Schaltung bietet eine ausgezeichnete Rauschunterdrückung und geringe Verzerrungswerte über den gesamten Frequenzbereich, was für eine naturgetreue Klangwiedergabe unerlässlich ist. Integrierte Schutzschaltungen gegen Übertemperatur und Kurzschlüsse am Ausgang sorgen für Robustheit und Langlebigkeit des Bauteils und der angeschlossenen Lautsprecher.
Vorteile des TDA7266 für Ihre Audio-Projekte
- Hohe Ausgangsleistung: Mit 7 + 7 Watt liefert der TDA7266 ausreichend Leistung für eine Vielzahl von Audioanwendungen, von kompakten Lautsprechern bis hin zu kleinen Heimkino-Systemen.
- Effiziente Doppelbrückenschaltung: Die BTL-Konfiguration maximiert die Leistungsausbeute und reduziert Verzerrungen, was zu einem klaren und dynamischen Klangbild führt.
- Kompakte Bauweise: Das Multiwatt-15-Gehäuse ermöglicht den Einbau in platzbeschränkte Systeme und reduziert den Bedarf an externen Komponenten.
- Integrierte Schutzfunktionen: Schutz vor Übertemperatur und Kurzschlüssen erhöht die Zuverlässigkeit und schützt Ihre wertvollen Komponenten.
- Geringe Verzerrungen und Rauschen: Sorgt für eine präzise und detailreiche Audio-Wiedergabe ohne störende Artefakte.
- Einfache Implementierung: Der IC ist für eine unkomplizierte Integration in bestehende Schaltungen ausgelegt und erfordert nur wenige externe Bauteile.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für professionelle und Hobby-Anwendungen.
Technische Spezifikationen im Detail
Der TDA7266 repräsentiert eine gelungene Symbiose aus Leistung, Effizienz und Zuverlässigkeit. Die folgenden technischen Merkmale verdeutlichen seine Eignung für anspruchsvolle Audio-Designs.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Bauteiltyp | Audio-IC (Integrierter Schaltkreis) |
| Verstärker-Typ | Doppelbrückenverstärker (BTL) |
| Ausgangsleistung (pro Kanal, 8 Ohm) | 7 W RMS (bei typ. 15V Versorgung) |
| Gesamtleistung (Stereo) | 14 W RMS |
| Gehäusetyp | Multiwatt-15 |
| Betriebsspannung | Typisch ±6V bis ±15V (oder unipolare Versorgung mit entsprechender Schaltung) |
| Gesamtklirrfaktor (THD) | Gering, typisch unter 0.1% bei Nennleistung |
| Signal-Rausch-Verhältnis (SNR) | Hervorragend, trägt zu einem klaren Klangbild bei |
| Integrierte Schutzschaltungen | Übertemperatur-, Kurzschluss- und Überspannungsschutz |
| Anwendungsbereiche | Kompakte Hi-Fi-Systeme, aktive Lautsprecher, tragbare Audiogeräte, Heimkino, Soundbars, Modding und DIY-Audio. |
| Erforderliche externe Komponenten | Minimal, hauptsächlich Entkopplungskondensatoren und ggf. Filterkomponenten für die Stromversorgung. |
Anwendungsbereiche: Wo der TDA7266 seine Stärken ausspielt
Der TDA7266 ist ein vielseitiger Audio-IC, dessen Leistung und Kompaktheit ihn für eine breite Palette von Audioanwendungen prädestinieren. Seine Fähigkeit, signifikante Leistung in einem kleinen Gehäuse zu liefern, macht ihn zur idealen Wahl für Projekte, bei denen Platz ein kritischer Faktor ist. Entwickler von kompakten Hi-Fi-Systemen und Mini-Stereoanlagen werden die saubere Signalverarbeitung und die kraftvolle Ausgabe schätzen, die auch anspruchsvolle Hörer zufriedenstellt. Für den Markt der tragbaren Audiogeräte, wie Bluetooth-Lautsprecher oder mobile Soundsysteme, bietet der TDA7266 eine effiziente und dennoch leistungsstarke Verstärkungslösung, die eine längere Akkulaufzeit ermöglicht.
Im Bereich des Heimkinos eignet sich der TDA7266 hervorragend für die Verstärkung von Satellitenlautsprechern oder als integrierter Verstärker in Soundbars, wo eine dezente Bauweise mit dennoch überzeugender Klangdynamik gefragt ist. Auch für DIY-Audio-Enthusiasten und Modder bietet der TDA7266 eine hervorragende Grundlage für eigene Lautsprecherprojekte, Verstärker-Upgrades oder die Realisierung von individuellen Audiolösungen. Die einfache Implementierung reduziert den Entwicklungsaufwand und beschleunigt den Prozess von der Idee bis zum fertigen Produkt. Die integrierten Schutzschaltungen sorgen zudem für eine hohe Betriebssicherheit, was besonders bei selbstgebauten Projekten von unschätzbarem Wert ist.
FAQ – Häufig gestellte Fragen zu TDA7266 – Audio-IC, 7 + 7 W Doppelbrückenverstärker, Multiwatt-15
Kann der TDA7266 mit unterschiedlichen Spannungen betrieben werden?
Ja, der TDA7266 kann mit einer unipolaren oder bipolaren Versorgungsspannung betrieben werden. Die typischen Betriebsbereiche liegen zwischen ±6V und ±15V für eine bipolare Versorgung. Für eine unipolare Versorgung sind zusätzliche Schaltungskonzepte erforderlich, die jedoch ebenfalls gut umsetzbar sind. Die genauen Spezifikationen und empfohlenen Schaltungen finden Sie im zugehörigen Datenblatt des Herstellers.
Welche Art von Lautsprechern kann ich mit dem TDA7266 betreiben?
Der TDA7266 ist für den Betrieb mit Lautsprechern mit einer Impedanz von 4 bis 8 Ohm ausgelegt. An 8 Ohm liefert er typischerweise 7 Watt RMS pro Kanal. Bei 4 Ohm kann die Leistung unter Umständen leicht variieren, dies hängt von der genauen Spannungsversorgung und der Kühlung ab. Es ist stets ratsam, das Datenblatt für präzise Leistungsangaben bei unterschiedlichen Impedanzen zu konsultieren.
Benötige ich einen großen Kühlkörper für den TDA7266?
Die Notwendigkeit und Größe eines Kühlkörpers hängt von der tatsächlichen Aussteuerung, der Versorgungsspannung und der Umgebungstemperatur ab. Aufgrund seiner hohen Effizienz, insbesondere im Vergleich zu älteren Verstärkertechnologien, ist der TDA7266 in vielen Anwendungen bereits mit einem kleinen Kühlkörper oder durch gute Gehäusebelüftung ausreichend gekühlt. Bei voller Auslastung und höheren Versorgungsspannungen ist ein adäquater Kühlkörper jedoch empfehlenswert, um eine Überhitzung und Leistungsreduktion zu vermeiden.
Wie gut ist die Klangqualität des TDA7266?
Der TDA7266 bietet eine bemerkenswert gute Klangqualität für seine Leistungsklasse und Baugröße. Er zeichnet sich durch geringe Verzerrungen (THD) und ein hohes Signal-Rausch-Verhältnis (SNR) aus. Dies resultiert in einer klaren, detailreichen und dynamischen Audiowiedergabe, die für die meisten kompakten und semiprofessionellen Anwendungen mehr als ausreichend ist. Er übertrifft damit deutlich viele integrierte Verstärker in Consumer-Geräten.
Ist der TDA7266 für den Einsatz in kommerziellen Produkten geeignet?
Ja, der TDA7266 ist aufgrund seiner Zuverlässigkeit, integrierten Schutzschaltungen und guten Leistungswerte definitiv für den Einsatz in kommerziellen Produkten geeignet. Viele Hersteller von Audiogeräten setzen auf solche integrierten Lösungen, um Kosten zu senken, die Entwicklungszeit zu verkürzen und gleichzeitig eine gleichbleibend hohe Produktqualität zu gewährleisten.
Welche externen Komponenten sind für den Betrieb des TDA7266 zwingend erforderlich?
Für den grundlegenden Betrieb sind in der Regel wenige externe Komponenten erforderlich. Dazu gehören typischerweise Entkopplungskondensatoren für die Spannungsversorgung, um Schwankungen auszufiltern. Je nach Anwendung können auch Filterkomponenten für die Stromversorgung oder zur Frequenzkorrektur notwendig sein. Die genauen Empfehlungen entnehmen Sie bitte dem Datenblatt des Herstellers.
Wo finde ich das offizielle Datenblatt für den TDA7266?
Das offizielle Datenblatt für den TDA7266 finden Sie in der Regel auf den Webseiten der Halbleiterhersteller, die diesen Chip produzieren (z.B. STMicroelectronics). Suchen Sie dort nach der genauen Typenbezeichnung TDA7266, um detaillierte technische Informationen, Schaltungsvorschläge und Anwendungshinweise zu erhalten.
