TDA 2595 – Das Herzstück für gestochen scharfe Horizontalablenkung in Ihren Projekten
Tauchen Sie ein in die Welt der analogen Videotechnik mit dem TDA 2595, einem hochintegrierten Video-IC, der speziell für die horizontale Ablenkung in Fernsehgeräten und Monitoren entwickelt wurde. Dieser Baustein im klassischen DIL-18 Gehäuse ist mehr als nur ein Chip – er ist ein Schlüssel, um Ihre Bildschirme mit Leben zu erfüllen und eine klare, stabile Darstellung zu gewährleisten.
Der TDA 2595 ist nicht nur ein Ersatzteil, sondern eine Investition in die Langlebigkeit und Performance Ihrer Geräte. Stellen Sie sich vor, wie Sie ein altes Fernsehgerät wieder zum Leben erwecken oder ein eigenes Videoprojekt mit professioneller Bildqualität realisieren. Der TDA 2595 macht es möglich.
Technische Details, die überzeugen
Der TDA 2595 Video-IC ist ein komplexes System in einem einzigen Chip. Er integriert alle wesentlichen Funktionen für die horizontale Ablenkung, was ihn zu einer effizienten und zuverlässigen Lösung macht. Hier ein Überblick über die wichtigsten technischen Merkmale:
- Funktion: Horizontalablenkgenerator

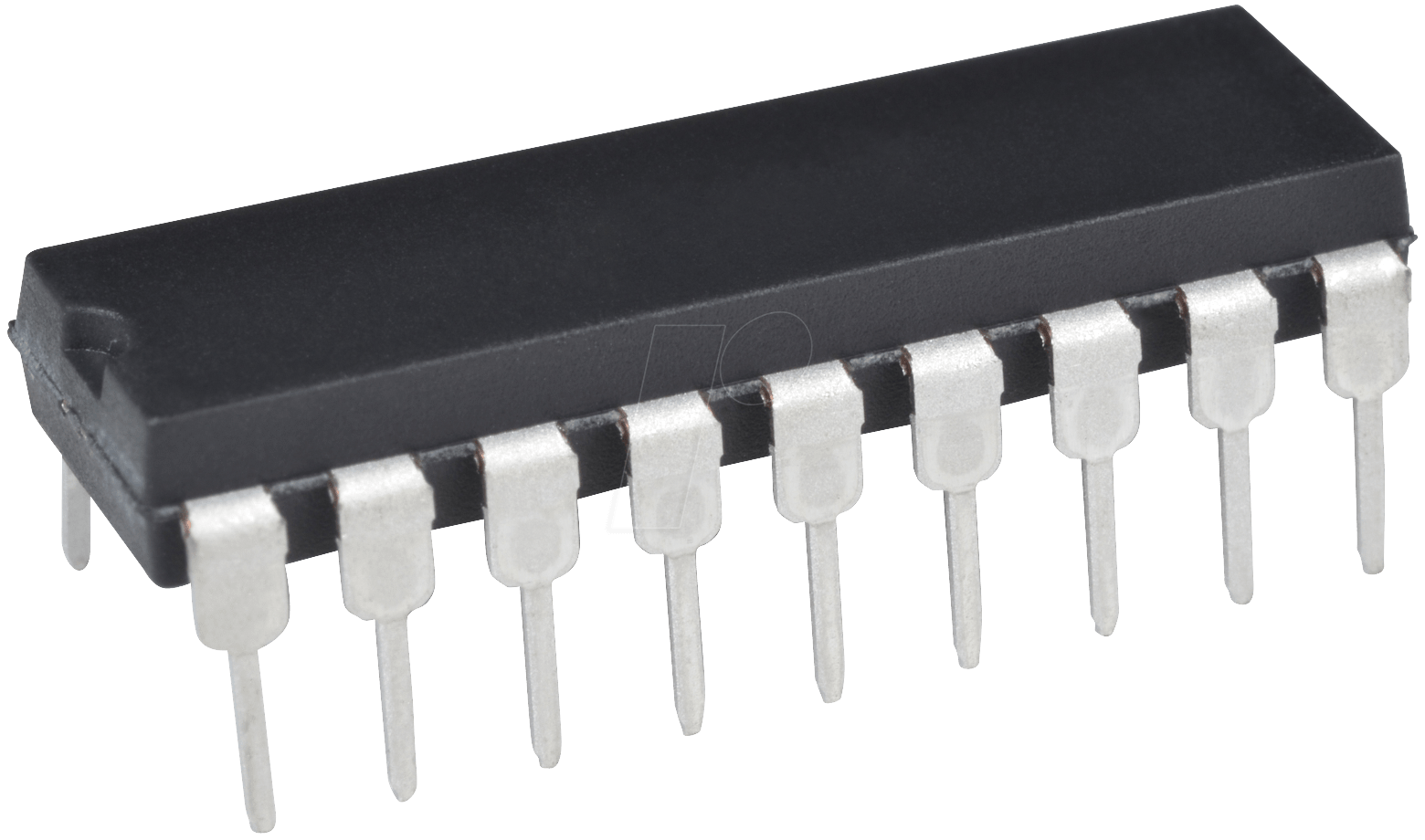

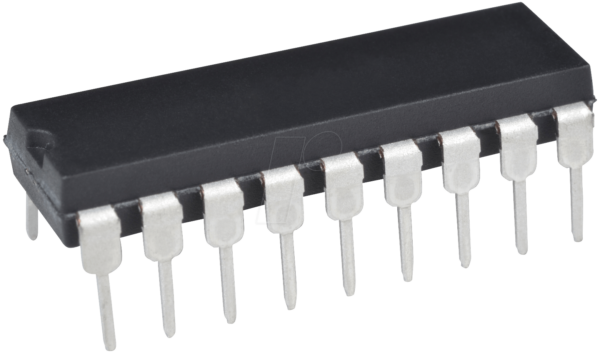

- Gehäuse: DIL-18 (Dual In-Line Package, 18 Pins)
- Technologie: Bipolar
- Versorgungsspannung: Typischerweise 12V (Bitte beachten Sie die Angaben im Datenblatt für den genauen Bereich)
- Anwendungsbereich: Fernsehgeräte, Monitore, Videoprojektoren
- Besondere Merkmale:
- Integrierte Sägezahngenerator
- Phasenregelschleife (PLL) für Frequenzstabilität
- Treiberstufe für den Ablenktransistor
- Schutzschaltungen gegen Überstrom und Überspannung
Diese technischen Details sind entscheidend, um die Kompatibilität mit Ihrem spezifischen Projekt oder Gerät sicherzustellen. Prüfen Sie vor dem Kauf unbedingt das Datenblatt des Herstellers, um alle Spezifikationen und Anwendungshinweise zu berücksichtigen.
Warum der TDA 2595 die richtige Wahl für Sie ist
Der TDA 2595 bietet eine Vielzahl von Vorteilen, die ihn zu einer idealen Wahl für Reparaturen, Restaurationen und Neuentwicklungen machen:
- Hohe Zuverlässigkeit: Der TDA 2595 ist für seine robuste Bauweise und lange Lebensdauer bekannt.
- Einfache Integration: Das DIL-18 Gehäuse ermöglicht eine einfache Montage und Verdrahtung.
- Kosteneffizient: Eine preiswerte Lösung, um die Bildqualität Ihrer Geräte zu verbessern oder wiederherzustellen.
- Integrierte Schutzfunktionen: Schützen Ihre Schaltung vor Schäden durch Überlastung.
- Professionelle Bildqualität: Ermöglicht eine stabile und verzerrungsfreie horizontale Ablenkung.
Stellen Sie sich vor, wie Sie mit dem TDA 2595 ein altes Röhrenfernsehgerät wieder zum Laufen bringen und die nostalgische Bildqualität genießen können. Oder wie Sie ein eigenes Videoprojekt realisieren, das durch eine professionelle Bilddarstellung überzeugt. Der TDA 2595 ist Ihr Werkzeug für diese kreativen und technischen Herausforderungen.
Anwendungsbeispiele: Wo der TDA 2595 zum Einsatz kommt
Der TDA 2595 ist ein vielseitiger Baustein, der in verschiedenen Anwendungen eingesetzt werden kann:
- Reparatur von Fernsehgeräten: Ersetzen Sie defekte Horizontalablenk-ICs und bringen Sie alte Geräte wieder zum Laufen.
- Restauration von Vintage-Elektronik: Verwenden Sie den TDA 2595, um die ursprüngliche Bildqualität von klassischen Fernsehgeräten wiederherzustellen.
- Eigenbauprojekte: Integrieren Sie den IC in Ihre eigenen Videoprojekte, um eine professionelle Bilddarstellung zu erzielen.
- Lehre und Forschung: Nutzen Sie den TDA 2595, um die Funktionsweise der Horizontalablenkung zu verstehen und zu erforschen.
Egal, ob Sie ein erfahrener Elektroniker oder ein ambitionierter Bastler sind, der TDA 2595 bietet Ihnen die Möglichkeit, Ihre Projekte mit hochwertiger Videotechnik zu realisieren.
Sicherheitshinweise und Tipps für den Einbau
Der Einbau des TDA 2595 erfordert grundlegende Kenntnisse der Elektronik. Beachten Sie bitte folgende Sicherheitshinweise:
- Spannungsfreiheit: Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie mit dem Einbau beginnen.
- ESD-Schutz: Tragen Sie eine Erdungsarmband, um elektrostatische Entladungen zu vermeiden, die den IC beschädigen könnten.
- Datenblatt beachten: Lesen Sie das Datenblatt des Herstellers sorgfältig durch, um die korrekte Pinbelegung und die empfohlenen Betriebsbedingungen zu kennen.
- Korrekte Polarität: Achten Sie auf die korrekte Polarität der Versorgungsspannung, um Schäden am IC zu vermeiden.
- Sorgfältige Lötung: Löten Sie die Pins des ICs sorgfältig ein, um Kurzschlüsse und kalte Lötstellen zu vermeiden.
Mit der richtigen Sorgfalt und den entsprechenden Kenntnissen wird der Einbau des TDA 2595 zu einem Erfolgserlebnis.
Vergleich mit alternativen Produkten
Obwohl der TDA 2595 eine ausgezeichnete Wahl für viele Anwendungen ist, gibt es auch alternative Produkte auf dem Markt. Hier ein kurzer Vergleich:
| Produkt | Vorteile | Nachteile | Geeignet für |
|---|---|---|---|
| TDA 2595 | Hohe Zuverlässigkeit, einfache Integration, kosteneffizient | Relativ alt, möglicherweise nicht für hochauflösende Anwendungen geeignet | Reparatur von älteren Fernsehgeräten, Restauration, Eigenbauprojekte |
| Neuere ICs mit ähnlicher Funktion | Höhere Auflösung, modernere Technologie | Komplexere Schaltung, möglicherweise höhere Kosten | Moderne Fernsehgeräte, hochauflösende Anwendungen |
Die Wahl des richtigen Produkts hängt von Ihren spezifischen Anforderungen und dem Anwendungsbereich ab. Wenn Sie ein älteres Fernsehgerät reparieren oder ein Retro-Projekt realisieren möchten, ist der TDA 2595 eine ausgezeichnete Wahl. Für moderne Anwendungen mit hohen Auflösungen sollten Sie jedoch neuere ICs in Betracht ziehen.
Wo Sie den TDA 2595 kaufen können
Sie können den TDA 2595 in unserem Online-Shop erwerben. Wir bieten Ihnen eine große Auswahl an elektronischen Bauteilen und Zubehör zu fairen Preisen. Profitieren Sie von unserem schnellen Versand und unserem kompetenten Kundenservice.
Bestellen Sie noch heute den TDA 2595 und bringen Sie Ihre Videoprojekte auf das nächste Level!
FAQ – Häufig gestellte Fragen zum TDA 2595
Was ist der TDA 2595 und wofür wird er verwendet?
Der TDA 2595 ist ein Video-IC, der hauptsächlich für die horizontale Ablenkung in Fernsehgeräten und Monitoren verwendet wird. Er steuert die horizontale Bewegung des Elektronenstrahls auf dem Bildschirm und sorgt so für ein klares und stabiles Bild.
Ist der TDA 2595 für alle Fernsehgeräte geeignet?
Der TDA 2595 ist hauptsächlich für ältere Fernsehgeräte mit Röhrentechnologie geeignet. Für moderne LCD- oder LED-Fernseher werden andere ICs verwendet.
Wo finde ich das Datenblatt für den TDA 2595?
Das Datenblatt des Herstellers enthält detaillierte Informationen über die technischen Spezifikationen, die Pinbelegung und die Anwendungshinweise des TDA 2595. Sie finden es in der Regel auf der Website des Herstellers oder über eine Suchmaschine.
Kann ich den TDA 2595 selbst einbauen, oder benötige ich einen Fachmann?
Der Einbau des TDA 2595 erfordert grundlegende Kenntnisse der Elektronik und Löttechnik. Wenn Sie sich unsicher sind, sollten Sie den Einbau von einem Fachmann durchführen lassen.
Was passiert, wenn ich den TDA 2595 falsch einbaue?
Ein falscher Einbau des TDA 2595 kann zu Schäden am IC oder an anderen Komponenten des Geräts führen. Achten Sie daher auf die korrekte Pinbelegung und die Polarität der Versorgungsspannung.
Gibt es eine Garantie auf den TDA 2595?
Wir bieten eine Garantie auf den TDA 2595, die Material- und Verarbeitungsfehler abdeckt. Die genauen Garantiebedingungen finden Sie in unseren Allgemeinen Geschäftsbedingungen.
Welche Werkzeuge benötige ich für den Einbau des TDA 2595?
Für den Einbau des TDA 2595 benötigen Sie einen Lötkolben, Lötzinn, eine Pinzette, einen Seitenschneider und möglicherweise eine Entlötpumpe oder Entlötlitze, um alte Bauteile zu entfernen.
