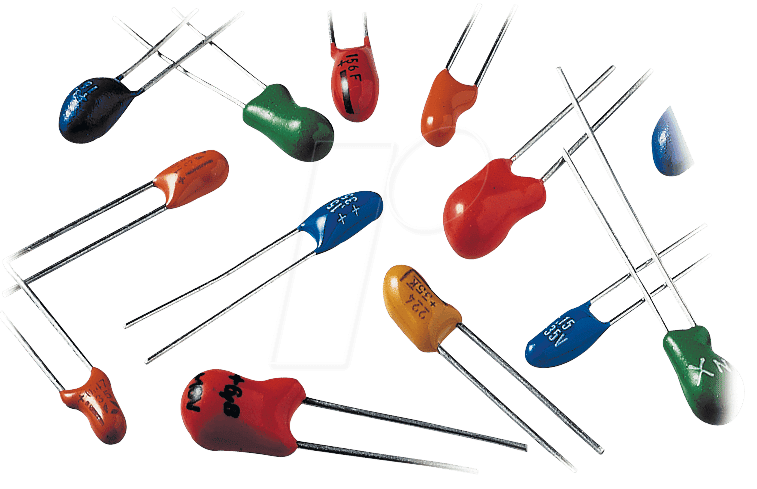

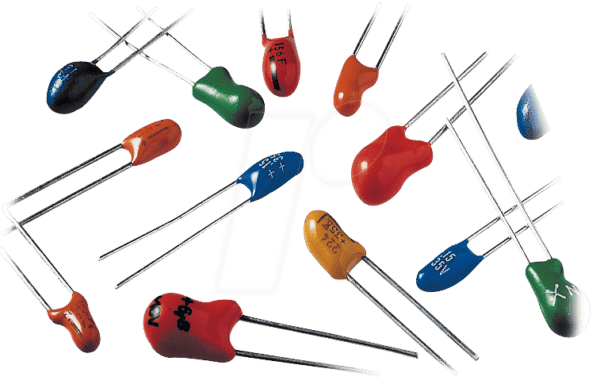

TANTAL 22/35 – Präzision und Zuverlässigkeit für Ihre anspruchsvollsten Schaltungen
Sie suchen nach einer Kondensatorlösung, die auch unter anspruchsvollen Bedingungen Stabilität und Präzision garantiert? Der TANTAL 22/35 – ein Tantal-Kondensator mit 22 µF Kapazität, einer Toleranz von ±10 % und einer Spannungsfestigkeit von 35 V – ist die ideale Wahl für Entwickler und Techniker, die auf höchste Leistungsfähigkeit und Langlebigkeit angewiesen sind. Insbesondere in Bereichen, wo herkömmliche Elektrolytkondensatoren an ihre Grenzen stoßen, wie bei anspruchsvollen Filterungen oder der Energiespeicherung in kritischen Systemen, setzt dieser Tantal-Kondensator neue Maßstäbe.
Warum TANTAL 22/35 die überlegene Wahl ist
Im Vergleich zu Standard-Aluminium-Elektrolytkondensatoren bietet der TANTAL 22/35 signifikante Vorteile in Bezug auf Energiedichte, Stabilität über einen weiten Temperaturbereich und eine geringere ESR (Equivalent Series Resistance). Tantal-Kondensatoren zeichnen sich durch ihre hohe Zuverlässigkeit und ihr langes Lebensalter aus, was sie zur bevorzugten Komponente in professionellen Elektronikanwendungen macht, bei denen Ausfallzeiten kostspielig oder gar nicht tolerierbar sind. Die präzise Kapazität von 22 µF bei einer engen Toleranz von ±10 % ermöglicht eine exakte Abstimmung von Schaltungen, während die Spannungsfestigkeit von 35 V eine breite Anwendungspalette abdeckt.
Herausragende Eigenschaften und Vorteile
- Kompakte Bauform bei hoher Kapazität: Tantal-Kondensatoren bieten eine außergewöhnlich hohe Kapazität pro Volumeneinheit, was den Platzbedarf auf der Platine minimiert und kompakte Designs ermöglicht.
- Stabilität über weite Temperaturbereiche: Der TANTAL 22/35 behält seine elektrischen Eigenschaften auch bei extremen Temperaturen bei, was ihn ideal für industrielle und automotive Anwendungen macht.
- Geringe Leckströme: Tantal-Kondensatoren weisen typischerweise sehr niedrige Leckströme auf, was die Energieeffizienz erhöht und unerwünschte Nebeneffekte in empfindlichen Schaltungen reduziert.
- Hohe Zuverlässigkeit und Langlebigkeit: Dank des soliden Tantal-Oxid-Dielektrikums bieten diese Kondensatoren eine außergewöhnlich lange Lebensdauer und eine hohe Betriebssicherheit.
- Präzise Kapazität und enge Toleranz: Die spezifizierten 22 µF mit einer Toleranz von ±10 % gewährleisten eine exakte Performance und ermöglichen eine zuverlässige Funktion in resonanten Schaltungen oder bei der Signalglättung.
- Niedrige ESR (Equivalent Series Resistance): Eine geringe ESR reduziert Energieverluste durch Wärmeentwicklung und verbessert die Leistung bei hohen Frequenzen und schnellen Schaltvorgängen.
- Robustes Dielektrikum: Das Tantal-Oxid-Dielektrikum ist inhärent stabil und widerstandsfähig gegenüber Degradation, was zu einer erhöhten Lebensdauer führt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | TANTAL 22/35 |
| Kondensatortyp | Tantal-Kondensator |
| Kapazität | 22 µF (Mikrofarad) |
| Kapazitätstoleranz | ±10 % |
| Nennspannung | 35 V (Volt) |
| Rastermaß (RM) | 5,0 mm |
| Dielektrikum | Tantal-Pentoxid (Ta₂O₅) |
| Anodenmaterial | Tantal |
| Kathodenmaterial | Mangan-Dioxid oder leitfähiger Polymer |
| Einsatztemperaturbereich | Typischerweise -55 °C bis +125 °C (kann je nach Hersteller variieren und sollte im Datenblatt des spezifischen Bauteils verifiziert werden) |
| ESR (Equivalent Series Resistance) | Extrem niedrig, optimiert für Pulsbelastbarkeit und Stabilität (spezifische Werte sind datenblattabhängig) |
| Leckstrom | Sehr gering, charakteristisch für Tantal-Kondensatoren |
| Gehäusetyp | SMD (Surface Mount Device) oder bedrahtet (abhängig von der spezifischen Variante, RM 5,0 deutet auf bedrahtet hin) |
| Polarität | Polarisiertes Bauteil; Anschlussverpolung unbedingt vermeiden |
| Anwendungsbereiche | Stromversorgungsfilterung, Pufferung, Energiespeicherung, Entkopplung, Audio-Schaltungen, Telekommunikation, Industrie-Elektronik, Automotive-Anwendungen |
Tiefergehende Einblicke in die Tantal-Technologie
Der TANTAL 22/35 repräsentiert eine hochentwickelte Form der Kondensatortechnologie, die auf den einzigartigen Eigenschaften von Tantal basiert. Das Herzstück bildet eine Schicht aus hochreinem Tantalmetall, das elektrochemisch zu einer dichten Schicht aus Tantal-Pentoxid (Ta₂O₅) oxidiert wird. Diese Oxidschicht dient als Dielektrikum und ist entscheidend für die hohe Kapazität und geringen Leckströme. Im Gegensatz zu anderen Dielektrika ist Tantal-Pentoxid thermisch und chemisch extrem stabil, was die herausragende Leistungsfähigkeit über einen breiten Temperaturbereich erklärt. Der elektrische Kontakt zur Kathodenseite wird durch ein festes oder flüssiges Elektrolytmaterial hergestellt. Bei der hier vorliegenden Spezifikation mit RM 5,0 handelt es sich höchstwahrscheinlich um einen bedrahteten Tantal-Kondensator, der eine einfache Montage in traditionellen Leiterplatten-Designs ermöglicht, während die kompakte Bauform bei 35V und 22µF dennoch Platz spart.
Die niedrige ESR (Equivalent Series Resistance) des TANTAL 22/35 ist ein weiterer kritischer Vorteil. Eine geringe ESR bedeutet, dass bei der Speicherung und Abgabe von Energie weniger Leistung in Form von Wärme verloren geht. Dies ist besonders wichtig in Anwendungen mit hohen Pulsströmen oder bei der Filterung von schnellen Spannungsänderungen, wo eine herkömmliche Elektrolytkondensatorlösung schnell überhitzen oder versagen würde. Die Fähigkeit, auch kurzzeitige Spitzenströme effizient zu bewältigen, macht diesen Tantal-Kondensator unverzichtbar für die Glättung von Ausgangsspannungen von Schaltnetzteilen oder als Energiespeicher in Trigger-Schaltungen.
Die präzise Kapazität von 22 µF mit einer Toleranz von ±10 % ist für viele professionelle Anwendungen von fundamentaler Bedeutung. In Schwingkreisen, Filterketten oder bei der präzisen Zeitsteuerung kann eine Abweichung von der Nennkapazität zu einer signifikanten Fehlfunktion der gesamten Schaltung führen. Die enge Toleranz des TANTAL 22/35 minimiert dieses Risiko und sorgt für eine reproduzierbare und zuverlässige Performance der entwickelten Elektronik. Die Nennspannung von 35 V bietet dabei einen ausreichenden Spielraum für die meisten gängigen Applikationen im Niedervolt- und Mittelspannungsbereich.
Anwendungsgebiete im Detail
Die Robustheit, Zuverlässigkeit und die exzellenten elektrischen Eigenschaften des TANTAL 22/35 qualifizieren ihn für eine Vielzahl von anspruchsvollen Einsatzgebieten:
- Stromversorgungsdesign: Als Entkopplungs- und Pufferkondensator in Stromversorgungen. Er glättet Spannungsspitzen und Ripple, was für stabile Versorgungsspannungen in empfindlichen Schaltungen unerlässlich ist. Insbesondere in Automotive- und Industrie-Anwendungen, wo Spannungen schwanken können, bietet Tantal eine höhere Sicherheit.
- Filteranwendungen: In Audio- und Signalverarbeitungsschaltungen zur präzisen Filterung von Frequenzen. Die stabile Kapazität und niedrige ESR tragen zu einer klaren Signalintegrität bei.
- Energiespeicher: Als kurzzeitiger Energiespeicher in Schaltungen, die hohe Stromimpulse benötigen, wie z.B. in Trigger-Schaltungen oder bei der Ansteuerung von Lasten.
- Telekommunikation: In Basisstationen und Endgeräten, wo Zuverlässigkeit und Langlebigkeit bei konstanten Betriebstemperaturen kritisch sind.
- Industrie-Automatisierung: In Steuerungsmodulen, Sensoren und Aktoren, wo raue Umgebungsbedingungen und lange Betriebszeiten eine hohe Komponentenqualität erfordern.
- Medizintechnik: In Geräten, bei denen Ausfälle nicht tolerierbar sind und höchste Standards an Zuverlässigkeit und Sicherheit gelten.
- Verbraucherelektronik: In hochwertigen Audiogeräten, Laptops und anderen Geräten, wo kompakte Bauweise und Leistung entscheidend sind.
FAQ – Häufig gestellte Fragen zu TANTAL 22/35 – Tantal-Kondensator, 22 uF, ±10 %, 35 V, RM 5,0
Was bedeutet RM 5,0 bei diesem Tantal-Kondensator?
RM steht für Rastermaß. RM 5,0 mm gibt an, dass der Abstand zwischen den Anschlüssen (Beinchen) des Kondensators 5,0 Millimeter beträgt. Dies ist ein wichtiger Parameter für die Montage auf Leiterplatten, um die Kompatibilität mit den vorgesehenen Bohrungen oder Lötpads sicherzustellen.
Kann der TANTAL 22/35 auch in Anwendungen mit höheren Spannungen als 35 V eingesetzt werden?
Nein, die angegebene Nennspannung von 35 V darf nicht überschritten werden. Eine Überschreitung der Nennspannung kann zu einem Durchschlag des Dielektrikums, einem Kurzschluss und im schlimmsten Fall zum Versagen des Bauteils führen. Für Anwendungen mit höheren Spannungen sind entsprechende Tantal-Kondensatoren mit einer höheren Spannungsfestigkeit erforderlich.
Wie unterscheidet sich ein Tantal-Kondensator von einem Aluminium-Elektrolytkondensator?
Tantal-Kondensatoren bieten in der Regel eine höhere Energiedichte (mehr Kapazität pro Volumen), eine bessere Stabilität über einen breiteren Temperaturbereich, geringere Leckströme und eine niedrigere ESR als vergleichbare Aluminium-Elektrolytkondensatoren. Allerdings sind Tantal-Kondensatoren empfindlicher gegenüber Spannungsspitzen und können bei Verpolung zu einem abrupten Ausfall mit Rauchentwicklung neigen, während Aluminium-Elektrolytkondensatoren oft über eine geringere Fehlerintoleranz verfügen und eher aufquellen.
Was ist die Bedeutung der Kapazitätstoleranz von ±10 %?
Die Kapazitätstoleranz gibt an, wie stark die tatsächliche Kapazität des Kondensators von der Nennkapazität abweichen darf. Bei ±10 % bedeutet dies, dass die tatsächliche Kapazität des TANTAL 22/35 zwischen 19,8 µF (22 µF – 10 %) und 24,2 µF (22 µF + 10 %) liegen kann. Für viele Präzisionsanwendungen ist diese enge Toleranz von großer Bedeutung.
Ist der TANTAL 22/35 polarisiert und was passiert bei falscher Anschlussverpolung?
Ja, Tantal-Kondensatoren sind polarisierte Bauteile. Sie müssen unbedingt in der korrekten Polung angeschlossen werden. Die Anode (positiver Anschluss) muss mit dem positiveren Potenzial und die Kathode (negativer Anschluss) mit dem negativeren Potenzial verbunden werden. Bei falscher Anschlussverpolung kann der Tantal-Kondensator überhitzen, beschädigt werden oder im schlimmsten Fall versagen, was mit Rauchentwicklung und Brandgefahr verbunden sein kann.
Welche Vorteile bietet die niedrige ESR dieses Tantal-Kondensators?
Eine niedrige ESR (Equivalent Series Resistance) bedeutet, dass der Kondensator bei der Speicherung und Abgabe von Energie nur wenig Energie in Form von Wärme verliert. Dies führt zu einer höheren Effizienz, geringerer Erwärmung des Bauteils und einer besseren Leistung bei schnellen Lade- und Entladevorgängen. Besonders wichtig ist dies in Anwendungen mit hohen Pulsströmen oder zur Filterung von schnellen Spannungsänderungen.
Wie beeinflusst der Einsatz von Tantal-Kondensatoren die Lebensdauer einer Schaltung?
Tantal-Kondensatoren sind bekannt für ihre hohe Zuverlässigkeit und lange Lebensdauer, vorausgesetzt, sie werden innerhalb ihrer Spezifikationen betrieben. Ihre stabile Materialbeschaffenheit und ihr robustes Dielektrikum sind weniger anfällig für Degradation als bei anderen Kondensatortypen. Dies trägt maßgeblich zur Langlebigkeit und Betriebssicherheit von elektronischen Geräten bei, insbesondere in anspruchsvollen Umgebungen.
