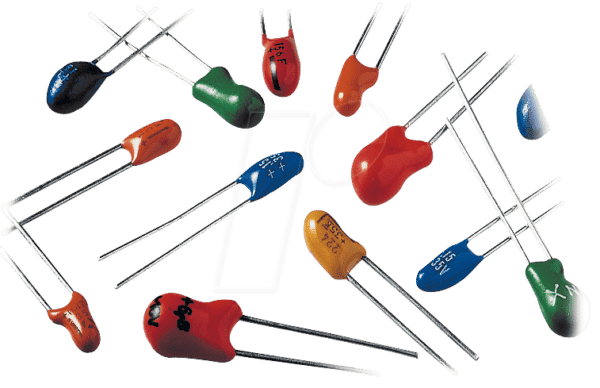

TANTAL 10/16 – Präzisions-Tantal-Kondensator für anspruchsvolle Elektronikanwendungen
Der TANTAL 10/16 ist ein Hochleistung-Tantal-Kondensator, der speziell entwickelt wurde, um zuverlässige und stabile Kapazitätswerte in kritischen Schaltungen zu gewährleisten. Für Ingenieure, Entwickler und Hobbyisten, die auf eine präzise Energieglättung, Filterung und Kopplung angewiesen sind, bietet dieser Kondensator eine überlegene Alternative zu Standard-Keramik- oder Elektrolytkondensatoren, insbesondere wenn es um Temperaturbeständigkeit und geringe Leckströme geht.
Warum TANTAL 10/16 die überlegene Wahl ist
Tantal-Kondensatoren, wie der TANTAL 10/16, nutzen das Element Tantal als Anodenmaterial. Dieses Metall zeichnet sich durch seine extrem hohe Dielektrizitätskonstante aus, was eine hohe Kapazität auf kleinem Raum ermöglicht. Im Vergleich zu Standard-Elektrolytkondensatoren bieten Tantal-Kondensatoren eine deutlich höhere Zuverlässigkeit, eine längere Lebensdauer und eine überlegene Leistung über einen breiteren Temperaturbereich hinweg. Die geringen Leckströme sind ein weiterer entscheidender Vorteil, der in empfindlichen Schaltungen unerlässlich ist. Mit einer Kapazität von 10 µF und einer Spannungsfestigkeit von 16 V ist der TANTAL 10/16 ideal für eine Vielzahl von Anwendungen.
Herausragende Vorteile des TANTAL 10/16
- Hohe Kapazitätsdichte: Ermöglicht kompakte Schaltungsdesigns durch hohe Kapazität pro Volumen.
- Stabile elektrische Eigenschaften: Bietet konsistente Kapazitätswerte über einen weiten Temperaturbereich, was für präzise Schaltungen unerlässlich ist.
- Niedrige Leckströme: Minimiert Energieverluste und sorgt für eine saubere Signalintegrität, besonders wichtig in empfindlichen Schaltungen.
- Lange Lebensdauer: Die inhärente Stabilität von Tantal sorgt für eine hohe Zuverlässigkeit und lange Betriebszeiten.
- Gute Frequenzantwort: Hervorragend geeignet für Filteranwendungen und als Entkopplungskondensator.
- Robuste Bauweise: Bietet eine erhöhte Beständigkeit gegen mechanische Belastungen und Vibrationen im Vergleich zu einigen anderen Kondensatortypen.
Technische Spezifikationen und Konstruktionsmerkmale
Der TANTAL 10/16 ist ein sorgfältig gefertigter Feststoff-Tantal-Kondensator, der für seine außergewöhnliche Leistungsfähigkeit und Zuverlässigkeit bekannt ist. Seine Konstruktion basiert auf einem Tantal-Sinterkörper, der als Anode dient und mit einem isolierenden Tantaloxid-Dielektrikum überzogen ist. Die Kathode wird durch eine leitfähige Schicht gebildet, was zu einem sehr stabilen und dauerhaften Bauteil führt. Der Pin-Abstand (RM) von 2,5 mm ist für gängige Leiterplattenlayouts optimiert.
Anwendungsgebiete und Einsatzmöglichkeiten
Der TANTAL 10/16 Kondensator findet seinen Einsatz in einer breiten Palette von elektronischen Geräten und Systemen, wo Zuverlässigkeit und präzise Leistung oberste Priorität haben. Dazu gehören:
- Stromversorgungen: Als Glättungs- und Filterkondensator zur Stabilisierung von Ausgangsspannungen.
- Audio- und Signalverarbeitung: Zum Entkoppeln von Stufen und zur Kopplung von Signalen, wo eine niedrige Verzerrung und gute Frequenzantwort gefragt sind.
- Mess- und Prüfgeräte: In präzisen Schaltkreisen, die auf stabile und verlässliche Komponenten angewiesen sind.
- Industrielle Steuerungen: In rauen Umgebungen, wo Temperaturbeständigkeit und Langlebigkeit entscheidend sind.
- Telekommunikationstechnik: In Basisstationen und Endgeräten für stabile Betriebsbedingungen.
- Automobil-Elektronik: In Bereichen, die eine hohe Zuverlässigkeit unter variierenden Umgebungsbedingungen erfordern.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Kondensatortyp | Feststoff-Tantal-Kondensator |
| Nennkapazität | 10 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Pin-Abstand (RM) | 2,5 mm |
| Anodenmaterial | Sinter-Tantal |
| Dielektrikum | Tantaloxid (Ta₂O₅) |
| Leckstrom | Typischerweise sehr gering, < 0,01 µA pro µF bei Nennspannung und 20°C |
| Temperaturbereich | Betriebstemperatur üblicherweise -55°C bis +125°C, mit spezifischen Derating-Richtlinien für höhere Temperaturen. Stabile Leistung über diesen Bereich. |
| ESR (Equivalent Series Resistance) | Niedrig, ermöglicht effiziente Filterung und schnelle Entladung/Aufladung. Spezifische Werte hängen von der genauen Bauform und Frequenz ab. |
| Polarität | Polarisiert; muss korrekt entsprechend der Markierung auf dem Gehäuse angeschlossen werden, um Beschädigung oder Ausfall zu vermeiden. |
| Gehäusebauform | SMD (Surface Mount Device) mit axialen Anschlüssen; die genaue Bauform (z.B. Bauform A, B etc.) ist entscheidend für die Dimensionierung und Montage. |
FAQ – Häufig gestellte Fragen zu TANTAL 10/16 – Tantal-Kondensator, 10 uF, 16 V, RM 2,5
Was ist der Hauptunterschied zwischen einem Tantal-Kondensator und einem Elektrolytkondensator?
Der Hauptunterschied liegt im Anodenmaterial und im Dielektrikum. Tantal-Kondensatoren verwenden Tantal als Anode und Tantaloxid als Dielektrikum, was zu einer höheren Kapazitätsdichte, geringeren Leckströmen, besserer Temperaturbeständigkeit und längeren Lebensdauer im Vergleich zu den meisten Aluminium-Elektrolytkondensatoren führt. Tantal-Kondensatoren sind jedoch empfindlicher gegenüber Überspannung und Rückwärtsspannung.
Ist der TANTAL 10/16 Kondensator polarisiert?
Ja, der TANTAL 10/16 ist ein polarisierter Kondensator. Dies bedeutet, dass er unbedingt korrekt angeschlossen werden muss, wobei die positive Seite der Spannungsquelle mit dem positiven Anschluss des Kondensators (oft durch eine Markierung auf dem Gehäuse gekennzeichnet) und die negative Seite mit dem negativen Anschluss verbunden wird. Eine falsche Polarität kann zu dauerhafter Beschädigung oder einem Ausfall des Kondensators führen.
Welche Anwendungen sind besonders gut für den TANTAL 10/16 geeignet?
Der TANTAL 10/16 eignet sich hervorragend für Anwendungen, die eine stabile und präzise Kapazität erfordern, wie z.B. Stromversorgungsglättung in empfindlichen Schaltungen, Entkopplung von digitalen ICs, Signalfilterung in Audio- und Hochfrequenzanwendungen sowie in industriellen und medizinischen Geräten, wo Zuverlässigkeit entscheidend ist. Seine geringen Leckströme sind auch in batteriebetriebenen Geräten vorteilhaft.
Welche Spannungsfestigkeit bietet der TANTAL 10/16 und was bedeutet sie für die Anwendung?
Der TANTAL 10/16 hat eine Nennspannung von 16 Volt. Dies ist die maximale Gleichspannung, die der Kondensator sicher betreiben kann. Es ist ratsam, die angelegte Spannung deutlich unterhalb dieser Grenze zu halten, um die Lebensdauer und Zuverlässigkeit zu maximieren. Für AC-Anwendungen muss die Spitzenspannung berücksichtigt werden. Generell wird empfohlen, mit einer Reserve von mindestens 20-50% für eine lange Lebensdauer zu arbeiten, insbesondere bei wechselnden Betriebsbedingungen.
Was sind die Vorteile eines Tantal-Kondensators gegenüber einem Keramikkondensator?
Tantal-Kondensatoren bieten im Vergleich zu vielen Keramikkondensatoren (insbesondere Klasse 2 und 3) eine deutlich stabilere Kapazität über einen weiten Temperaturbereich. Sie haben auch geringere Leckströme und eine längere Lebensdauer. Keramikkondensatoren (Klasse 1) können zwar sehr präzise sein, erreichen aber nicht die Kapazitätsdichte von Tantal-Kondensatoren. Tantal-Kondensatoren sind oft die bessere Wahl für Stromversorgungsfilterung und Entkopplung, wo Stabilität und Zuverlässigkeit Priorität haben.
Wie wird der Pin-Abstand von 2,5 mm (RM 2,5) in der Praxis genutzt?
Der Pin-Abstand von 2,5 mm (RM steht für Reihen-Maß) bezieht sich auf den Abstand zwischen den Anschlusspins des Kondensators. Dieser standardisierte Abstand ist für die Montage auf Leiterplatten ausgelegt und passt in viele gängige PCB-Layouts, insbesondere für durchkontaktierte (THT) Bauteile. Es erleichtert die automatische Bestückung und gewährleistet eine gute mechanische Verbindung.
Kann der TANTAL 10/16 auch in höheren Temperaturen betrieben werden?
Tantal-Kondensatoren haben einen typischen Betriebstemperaturbereich von -55°C bis +125°C. Oberhalb von 85°C ist es jedoch üblich, die Nennspannung zu reduzieren (Derating), um die Lebensdauer und Zuverlässigkeit zu gewährleisten. Die genauen Derating-Kurven sind spezifisch für jeden Kondensatortyp und sollten vom Hersteller bereitgestellt werden. Der TANTAL 10/16 ist für seine stabile Leistung auch bei erhöhten Temperaturen bekannt.
