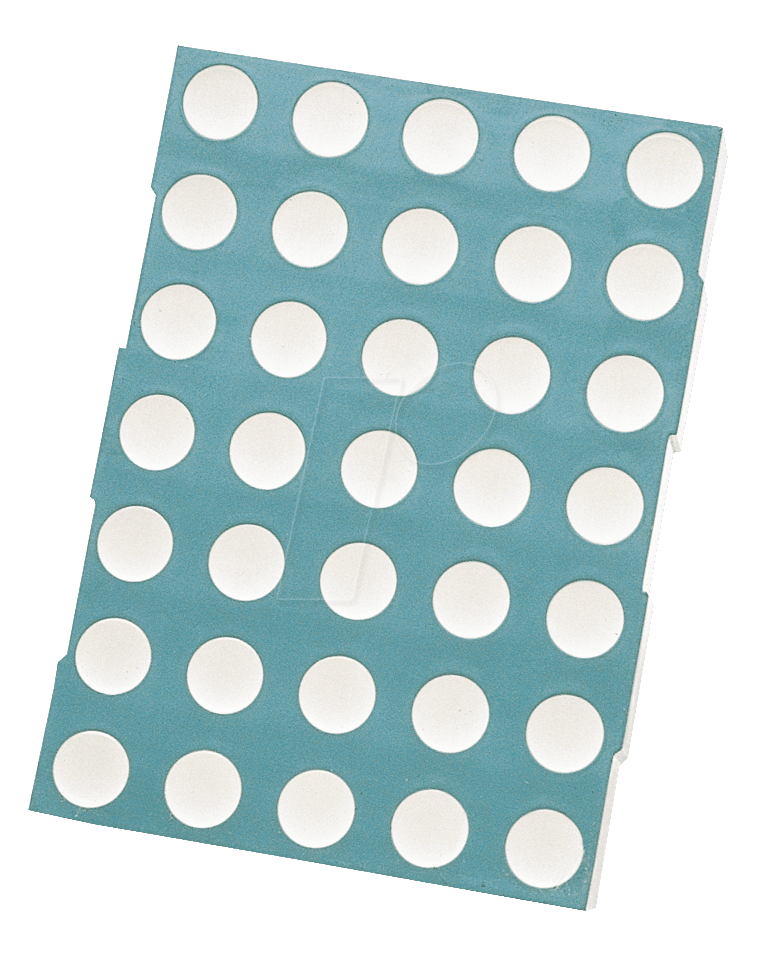

TA 20-11 SRT – Das Superrote Dot-Matrix-Display für Präzise Informationen
Sie benötigen eine zuverlässige und klar sichtbare Anzeige für Ihre Elektronikprojekte oder Gerätestatusanzeigen? Das TA 20-11 SRT Dot-Matrix-Display in superroter Ausführung mit einer Zeichenmatrix von 5×7 und einer Displaygröße von 53x38mm ist die ideale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf präzise und gut lesbare Informationen legen, selbst unter schwierigen Lichtverhältnissen.
Maximale Lesbarkeit und Zuverlässigkeit
Das TA 20-11 SRT setzt neue Maßstäbe in puncto Sichtbarkeit und Zuverlässigkeit. Seine 5×7-Punktmatrix ermöglicht die Darstellung einer breiten Palette von Zeichen und Symbolen, die für eine effektive Informationsübermittlung unerlässlich sind. Die superrote Leuchtdiode (LED) sorgt für eine außergewöhnliche Helligkeit und einen hohen Kontrast, wodurch das Display auch bei hellem Umgebungslicht oder aus größeren Entfernungen mühelos ablesbar ist. Dies ist ein entscheidender Vorteil gegenüber herkömmlichen Anzeigen, die oft unter diesen Bedingungen an ihre Grenzen stoßen.
Anwendungsbereiche und Vorteile
Die Vielseitigkeit des TA 20-11 SRT Dot-Matrix-Displays eröffnet zahlreiche Anwendungsmöglichkeiten:
- Industrielle Automatisierung: Überwachung von Maschinenzuständen, Anzeige von Fehlermeldungen oder Prozessparametern direkt an der Anlage. Die Robustheit und klare Lesbarkeit sind hier von unschätzbarem Wert.
- Labor und Forschung: Anzeige von Messergebnissen, Konfigurationsparametern oder Statusinformationen bei wissenschaftlichen Geräten und Messsystemen.
- Prototypenentwicklung und Embedded Systems: Integration in eigene Schaltungen zur Anzeige von Nutzdaten, Menüs oder Rückmeldungen in Prototypen und Kleinserien.
- Signal- und Anzeigetafeln: Einsatz in öffentlichen Bereichen, Verkehrsleitsystemen oder Werbeanzeigen, wo klare und auffällige Informationen gefragt sind.
- DIY-Projekte und Hobbys: Verleihen Sie Ihren kreativen Elektronikprojekten eine professionelle Anzeigeoberfläche mit gut lesbaren Texten und Symbolen.
Die Entscheidung für das TA 20-11 SRT bedeutet eine Investition in klar definierte und jederzeit zugängliche Informationen. Die konsistente Leistung der superroten LEDs, gepaart mit der präzisen Pixelanordnung, minimiert das Risiko von Missverständnissen und Fehlinterpretationen, was in sicherheitskritischen oder zeitkritischen Anwendungen den entscheidenden Unterschied ausmachen kann.
Technische Spezifikationen im Detail
Das TA 20-11 SRT zeichnet sich durch seine durchdachte Konstruktion und die Verwendung hochwertiger Komponenten aus, die auf eine lange Lebensdauer und optimale Performance ausgelegt sind.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Display-Technologie | Dot-Matrix-Display |
| Matrix-Auflösung | 5×7 Pixel (für Zeichen und Symbole) |
| Farbe | Superrot (höchste Helligkeit und Sichtbarkeit) |
| Abmessungen (BxH) | 53mm x 38mm (effektive Anzeigefläche) |
| Ansteuerung | Common Anode (CA) – Ermöglicht flexible Ansteuerung durch externe Treiber. |
| Gehäusematerial | Hochwertiger und robuster Kunststoff, optimiert für Langlebigkeit und Schutz der empfindlichen Elektronik. Die Oberfläche ist resistent gegen Fingerabdrücke und leichte mechanische Beanspruchung. |
| Betriebsspannung | Typischerweise im Bereich von 2V bis 3.3V pro Segment, abhängig von der Stromstärke. Präzise Datenblattinformationen sind für optimale Ergebnisse unerlässlich. |
| Betriebstemperatur | Optimiert für einen breiten Temperaturbereich, um auch unter variablen Umgebungsbedingungen eine stabile Funktion zu gewährleisten. Informationen zur exakten Bandbreite sind im Produktdatenblatt verfügbar. |
| Konstruktionsmerkmal | Kompakte Bauform mit definierter Montagemöglichkeit, ideal für die Integration in Gehäuse oder Leiterplatten. Die klare Abgrenzung der einzelnen Pixel sorgt für scharfe Darstellungen. |
| Zuverlässigkeit | Hohe Schaltzyklen der LEDs und eine widerstandsfähige Konstruktion sorgen für eine außergewöhnlich lange Lebensdauer und minimieren Wartungsaufwand. |
Präzise Ansteuerung mit Common Anode (CA)
Die Common Anode (CA)-Schaltung des TA 20-11 SRT Dot-Matrix-Displays bietet Entwicklern eine hohe Flexibilität bei der Ansteuerung. Bei dieser Konfiguration sind alle Anodenanschlüsse der einzelnen LEDs miteinander verbunden und werden an die positive Versorgungsspannung angeschlossen. Die Ansteuerung einzelner Pixel bzw. Dot-Punkte erfolgt dann über die Kathodenanschlüsse, die über externe Treiberbausteine wie Transistoren oder integrierte Schaltungen (z.B. Shift-Register oder spezielle LED-Treiber-ICs) auf Masse geschaltet werden. Dieses Prinzip ermöglicht eine einfache und effiziente Steuerung der Anzeige von Mikrocontrollern aus, da weniger Ausgangspins benötigt werden als bei einer Common Cathode-Konfiguration für eine vergleichbare Anzahl von Pixeln. Die genaue Dimensionierung der Vorwiderstände ist entscheidend, um die gewünschte Helligkeit zu erzielen und die Lebensdauer der LEDs zu maximieren. Das Produktdatenblatt liefert hierzu detaillierte Informationen zur Stromaufnahme und den empfohlenen Widerstandswerten.
Das Superrote Leuchten: Mehr als nur Farbe
Die Wahl der Farbe „Superrot“ ist beim TA 20-11 SRT kein Zufall. Diese spezielle Farbausprägung bietet eine herausragende Wellenlänge, die vom menschlichen Auge besonders gut wahrgenommen wird. Dies resultiert in einer signifikant höheren wahrgenommenen Helligkeit und einem stärkeren Kontrast im Vergleich zu Standard-Rot-LEDs. In Umgebungen mit starkem oder wechselndem Licht ist diese überlegene Sichtbarkeit ein klares Unterscheidungsmerkmal. Darüber hinaus ist Superrot oft mit einer höheren Effizienz verbunden, was bei stromsparenden Anwendungen von Vorteil sein kann. Die Farbkonstanz und die Langlebigkeit der superroten LEDs tragen zusätzlich zur Zuverlässigkeit und Attraktivität dieses Displays bei.
Informationsgewinn durch Detailtiefe
Das TA 20-11 SRT Dot-Matrix-Display ist mehr als nur eine Anzeigefläche; es ist ein integraler Bestandteil intelligenter Systeme. Die 5×7-Matrix ist ein etablierter Standard, der eine ausreichende Auflösung für die Darstellung von alphanumerischen Zeichen sowie einer Vielzahl von Symbolen bietet, die in vielen Applikationen benötigt werden. Von einfachen Ziffern, Buchstaben (Groß- und Kleinbuchstaben), über Sonderzeichen wie Satzzeichen und mathematische Operatoren bis hin zu grundlegenden grafischen Elementen – die Darstellung ist klar und eindeutig. Die Abmessungen von 53x38mm stellen eine ideale Balance zwischen kompakter Baugröße für die Integration in Geräte und einer ausreichend großen Anzeigefläche für gute Lesbarkeit dar. Dies macht es zu einer bevorzugten Wahl für mobile Geräte, Bedienfelder an Maschinen oder als Statusindikator an Testgeräten, wo Platz oft eine kritische Ressource ist. Die Common Anode (CA) Ansteuerung ermöglicht eine einfache Integration in bestehende Schaltungen und bietet dem Entwickler die Freiheit, die Helligkeit durch Anpassung der Stromzufuhr zu steuern, was eine Feinabstimmung für spezifische Umgebungsbedingungen oder Energiebudgets erlaubt.
FAQ – Häufig gestellte Fragen zu TA 20-11 SRT – Dot-Matrix-Display, 5×7, 53x38mm, superrot, CA
Wie wird das TA 20-11 SRT Dot-Matrix-Display angesteuert?
Das Display wird über eine Common Anode (CA) Schaltung angesteuert. Das bedeutet, dass alle positiven Anschlüsse (Anoden) der einzelnen LEDs verbunden sind und an die Spannungsversorgung gelegt werden. Die einzelnen Pixel werden dann durch das Schalten der negativen Anschlüsse (Kathoden) über externe Treiber auf Masse aktiviert.
Welche Zeichen kann das 5×7-Matrix-Display darstellen?
Die 5×7-Matrix ermöglicht die Darstellung aller alphanumerischen Zeichen (Groß- und Kleinbuchstaben), Ziffern sowie einer Vielzahl von gängigen Sonderzeichen und Symbolen. Die genaue Zeichensatztabelle ist in der Regel im Produktdatenblatt spezifiziert.
Ist das Display auch bei hellem Tageslicht gut lesbar?
Ja, das TA 20-11 SRT verfügt über superrote LEDs, die für ihre außergewöhnliche Helligkeit und ihren hohen Kontrast bekannt sind. Dies gewährleistet eine sehr gute Lesbarkeit auch unter ungünstigen Lichtverhältnissen, einschließlich hellem Umgebungslicht.
Welche Abmessungen hat die tatsächliche Anzeigefläche?
Die tatsächliche Anzeigefläche des TA 20-11 SRT Dot-Matrix-Displays beträgt 53mm in der Breite und 38mm in der Höhe.
Benötige ich spezielle Treiber-ICs für die Ansteuerung?
Für die Ansteuerung des Common Anode Displays werden in der Regel externe Treiber benötigt, um die einzelnen Kathoden anzusteuern. Dies können einfache Transistoren oder spezielle LED-Treiber-ICs sein, wie z.B. Schieberegister. Die Wahl des Treibers hängt von der Komplexität der anzuzeigenden Informationen und der Anzahl der benötigten Pixel ab.
Kann die Helligkeit des Displays geregelt werden?
Ja, die Helligkeit des Displays kann durch die Steuerung der Stromstärke, die den LEDs zugeführt wird, geregelt werden. Dies kann beispielsweise durch Pulsweitenmodulation (PWM) oder durch die Anpassung der Vorwiderstände erfolgen.
Für welche Anwendungen ist dieses Display besonders gut geeignet?
Das Display eignet sich hervorragend für eine Vielzahl von Anwendungen, darunter industrielle Automatisierung, Laborgeräte, Prototypenentwicklung, Embedded Systems, Signal- und Anzeigetafeln sowie für DIY-Elektronikprojekte, bei denen eine klare und zuverlässige Informationsanzeige erforderlich ist.
