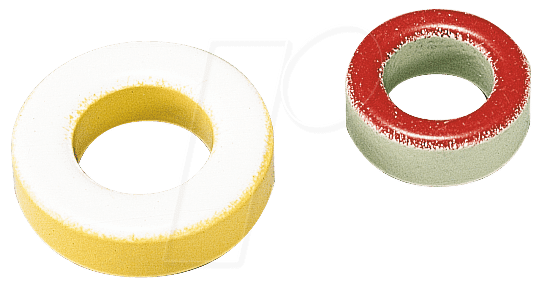

Entfesseln Sie die Leistung mit dem T 94-18 Eisenpulver-Ringkern: Optimale Induktivität für anspruchsvolle Elektronikanwendungen
Der T 94-18 Eisenpulver-Ringkern ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die maximale Effizienz und zuverlässige Leistung in ihren stromversorgenden Schaltungen benötigen. Wenn herkömmliche Ferritkerne an ihre Grenzen stoßen, insbesondere bei niedrigeren Frequenzen oder hohen Gleichstromanteilen, bietet dieser spezialisierte Eisenpulver-Ringkern eine signifikant überlegene Alternative zur Reduzierung von Energieverlusten und zur Verbesserung der Stromqualität.
Warum der T 94-18 Eisenpulver-Ringkern Ihre erste Wahl ist
Im Vergleich zu herkömmlichen Ferritkernen zeichnet sich der T 94-18 Eisenpulver-Ringkern durch seine einzigartigen Materialeigenschaften aus, die ihn zu einer überlegenen Wahl für eine Vielzahl von Anwendungen machen. Während Ferrite eine hohe Permeabilität und geringe Verluste bei hohen Frequenzen bieten, sind sie bei hohen Gleichstrombelastungen anfälliger für Sättigung und zeigen höhere Verluste bei niedrigeren Frequenzen. Der T 94-18 hingegen nutzt die verteilten Eigenschaften von Eisenpulver, um eine hohe Gleichstrombelastbarkeit und optimierte Leistung über einen breiteren Frequenzbereich zu gewährleisten. Dies führt zu effizienteren Netzteilen, besseren Filtern und einer insgesamt stabileren und zuverlässigeren elektronischen Funktionalität. Die sorgfältige Auswahl des Materials und die präzise Fertigung des T 94-18 minimieren zudem unerwünschte Verluste und sorgen für eine konsistente Performance, selbst unter anspruchsvollen Betriebsbedingungen.
Überragende Materialeigenschaften für maximale Effizienz
Das Herzstück des T 94-18 Eisenpulver-Ringkerns bildet ein hochentwickeltes Material, das speziell für anspruchsvolle Spulenanwendungen entwickelt wurde. Dieses Material kombiniert fein verteilte Eisenpartikel mit einem isolierenden Bindemittel, was zu einer gleichmäßigen magnetischen Verteilung und einer reduzierten Wirbelstromverlustdichte führt. Diese Struktur ermöglicht eine hohe Permeabilität, die für die Speicherung von magnetischer Energie entscheidend ist, während gleichzeitig eine signifikant höhere Sättigungsflussdichte erreicht wird als bei vielen Ferritmaterialien. Die Folge ist eine erhöhte Effizienz in Schaltnetzteilen, insbesondere bei der Umwandlung von Energie und der Filterung von Störsignalen. Die Isolierung zwischen den Eisenpulverpartikeln minimiert Energieverluste durch Wirbelströme, selbst bei Betriebsfrequenzen, bei denen Ferrite an ihre Grenzen stoßen.
Anwendungsbereiche, in denen der T 94-18 brilliert
- Schaltnetzteile (SMPS): Zur Verbesserung der Effizienz von Ausgangsfiltern und Energiespeicherinduktivitäten, insbesondere in Low-Cost- und Hochstrom-Applikationen.
- DC-DC-Wandler: Reduzierung von Energieverlusten und Verbesserung der Regelungseigenschaften durch optimierte Speicherung und Übertragung magnetischer Energie.
- Leistungsfilter: Effektive Unterdrückung von niederfrequenten Störungen und Harmonischen in Stromversorgungen und Audioverstärkern.
- PFC-Schaltungen (Power Factor Correction): Optimierung der Leistungsfaktorkorrektur durch effiziente Energiespeicherung in Zwischenkreisinduktivitäten.
- HF-Drosseln: Einsatz in Kommunikationsgeräten und Leistungselektronik zur Filterung unerwünschter Frequenzen und zur Impedanzanpassung.
- Induktive Kopplung und Transformator-Designs: Als Kernmaterial für spezialisierte Transformatoren, die hohe Stromdichten und spezifische magnetische Eigenschaften erfordern.
Präzision in Design und Fertigung
Der T 94-18 Eisenpulver-Ringkern wird mit höchster Präzision gefertigt, um konsistente magnetische Eigenschaften und eine exakte Passform in Ihren Spulenwicklungen zu gewährleisten. Die äußere Oberfläche ist sorgfältig behandelt, um eine einfache Handhabung und Isolierung zu ermöglichen. Die ringförmige Geometrie des Kerns minimiert magnetische Streufelder, was zu einer verbesserten Abschirmung und geringeren elektromagnetischen Interferenzen (EMI) führt. Diese Designentscheidung ist entscheidend für die Einhaltung strenger EMV-Normen in empfindlichen elektronischen Systemen. Die kompakte Bauform ermöglicht zudem eine hohe Leistungsdichte in Ihren Schaltungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Materialtyp | Eisenpulver (oft mit Nickel-Eisen-Legierung oder Molybdän-Permalloy-Pulver für erweiterte Eigenschaften) |
| Außendurchmesser (ca.) | 94 mm |
| Innendurchmesser (ca.) | 57 mm |
| Höhe (ca.) | 18 mm |
| Effektive magnetische Länge (Le) | Erweiterte spezifische Angaben zur Le (z.B. 150 mm) für präzise Induktivitätsberechnung sind je nach genauer Legierung und Fertigungsparametern verfügbar. |
| Effektive Querschnittsfläche (Ae) | Der Wert für Ae (z.B. 1.5 cm²) ist entscheidend für die maximale Flussdichte und die Induktivität. |
| Permeabilität (µi) | Typische Werte für Eisenpulverkerne liegen oft im Bereich von 15 bis 75, was eine gute Induktivität bei gleichzeitig guter Strombelastbarkeit ermöglicht. Die genaue Permeabilität ist entscheidend für die Auswahl des Kerns für spezifische Induktivitätswerte. |
| Sättigungsflussdichte (Bs) | Deutlich höher als bei vielen Ferritkernen (typischerweise über 1 Tesla), was eine hohe DC-Strombelastbarkeit ohne Kernsättigung ermöglicht. |
| Gleichstromwiderstand (DCR-Limit für Wicklung) | Kein interner DCR, jedoch relevant für die Wicklung. Das Design des Kerns unterstützt Wicklungen mit niedrigerem DCR aufgrund der großen Öffnung. |
| Maximale Betriebsfrequenz | Optimal im Bereich von wenigen kHz bis zu einigen hundert kHz, abhängig von der genauen Legierung und den gewünschten Verlusten. |
| Temperaturbereich | Breiter Betriebstemperaturbereich (z.B. -40°C bis +125°C), der die Zuverlässigkeit unter extremen Bedingungen gewährleistet. |
| Anwendungen | Leistungselektronik, Schaltnetzteile, DC-DC-Wandler, PFC-Schaltungen, Filter. |
FAQs – Häufig gestellte Fragen zu T 94-18 – Eisenpulver-Ringkern
Was ist der Hauptvorteil von Eisenpulver-Ringkernen gegenüber Ferritkernen?
Der Hauptvorteil liegt in der höheren Gleichstrombelastbarkeit und der geringeren Sättigungsneigung. Eisenpulverkerne widerstehen höheren DC-Strömen, bevor sie in Sättigung geraten, was sie ideal für stromversorgende Anwendungen macht, bei denen ein hoher Gleichstromanteil vorhanden ist.
Bei welchen Frequenzen ist der T 94-18 Eisenpulver-Ringkern besonders vorteilhaft?
Der T 94-18 ist besonders vorteilhaft bei niedrigeren bis mittleren Frequenzen, typischerweise im Bereich von einigen kHz bis zu einigen hundert kHz. Bei sehr hohen Frequenzen (über 1 MHz) können Ferritkerne mit geringeren Verlusten vorteilhafter sein, abhängig von der spezifischen Anwendung.
Wie beeinflusst die Sättigungsflussdichte die Leistung eines Kerns?
Die Sättigungsflussdichte (Bs) bestimmt die maximale magnetische Flussdichte, die der Kern aufnehmen kann, bevor er seine magnetische Eigenschaften verliert und die Induktivität stark abfällt. Eine höhere Bs bedeutet, dass der Kern höhere Ströme verarbeiten kann, bevor er gesättigt ist.
Welche Art von Wicklungen eignet sich am besten für den T 94-18 Eisenpulver-Ringkern?
Der T 94-18 unterstützt verschiedene Wicklungstypen, einschließlich Litzendraht für reduzierte Skin-Effekte bei höheren Frequenzen und massiven Kupferdrähten für hohe Strombelastbarkeit. Die große innere Öffnung ermöglicht auch Wicklungen mit vielen Windungen oder dicken Drähten.
Ist der T 94-18 Eisenpulver-Ringkern für alle Arten von Filtern geeignet?
Ja, der T 94-18 eignet sich hervorragend für die Entwicklung von Leistungsfiltern, insbesondere für die Unterdrückung von niederfrequenten Störungen und Harmonischen. Seine Eigenschaften machen ihn zu einer ausgezeichneten Wahl für Ausgangsfilter in Schaltnetzteilen und für DC-Filter.
Wie berechne ich die Induktivität eines T 94-18 Eisenpulver-Ringkerns für meine Anwendung?
Die Induktivität (L) kann mit der Formel L = µi Ae N² / Le berechnet werden, wobei µi die Anfangspermeabilität des Materials, Ae die effektive Querschnittsfläche, N die Anzahl der Windungen und Le die effektive magnetische Länge ist. Sie benötigen die spezifischen µi, Ae und Le Werte für das T 94-18 Material, um eine genaue Berechnung durchzuführen.
Was bedeutet „effektive magnetische Länge“ und „effektive Querschnittsfläche“ in Bezug auf den Kern?
Die effektive magnetische Länge (Le) ist die durchschnittliche Länge des magnetischen Pfades durch den Kern. Die effektive Querschnittsfläche (Ae) ist die durchschnittliche Querschnittsfläche des Kerns, durch die der magnetische Fluss verläuft. Diese beiden Parameter sind entscheidend für die Berechnung der Induktivität und die Beurteilung der Strombelastbarkeit des Kerns.
