Entdecke die unendlichen Möglichkeiten mit dem T 225-2 Amidon-Ringkern
Tauche ein in die Welt der Elektronik und entdecke mit dem T 225-2 Amidon-Ringkern ein Bauteil, das mehr ist als nur ein Stück Ferrit. Er ist das Herzstück innovativer Projekte, der Schlüssel zu höherer Leistung und der Garant für präzise Ergebnisse. Stell dir vor, du könntest deine eigenen Spulen, Transformatoren und Drosseln mit unübertroffener Effizienz und Zuverlässigkeit fertigen. Mit dem T 225-2 Ringkern wird diese Vision Realität.
Dieser Ringkern ist nicht nur ein Produkt, sondern eine Inspiration für kreative Köpfe, Elektronik-Enthusiasten und professionelle Entwickler. Erlebe, wie sich deine Ideen mit diesem hochwertigen Bauteil in greifbare, funktionierende Schaltungen verwandeln. Lass dich von seiner Vielseitigkeit begeistern und entdecke die unendlichen Möglichkeiten, die er dir bietet.
Präzision und Leistung in Perfektion: Die technischen Details
Der T 225-2 Amidon-Ringkern besticht durch seine hervorragenden technischen Eigenschaften, die ihn zu einem unverzichtbaren Bestandteil für anspruchsvolle Anwendungen machen. Hier sind die wichtigsten Spezifikationen im Überblick:
- Material: Eisenpulver
- µi (Permeabilität): 10
- AL Wert (nH/N²): 9.0

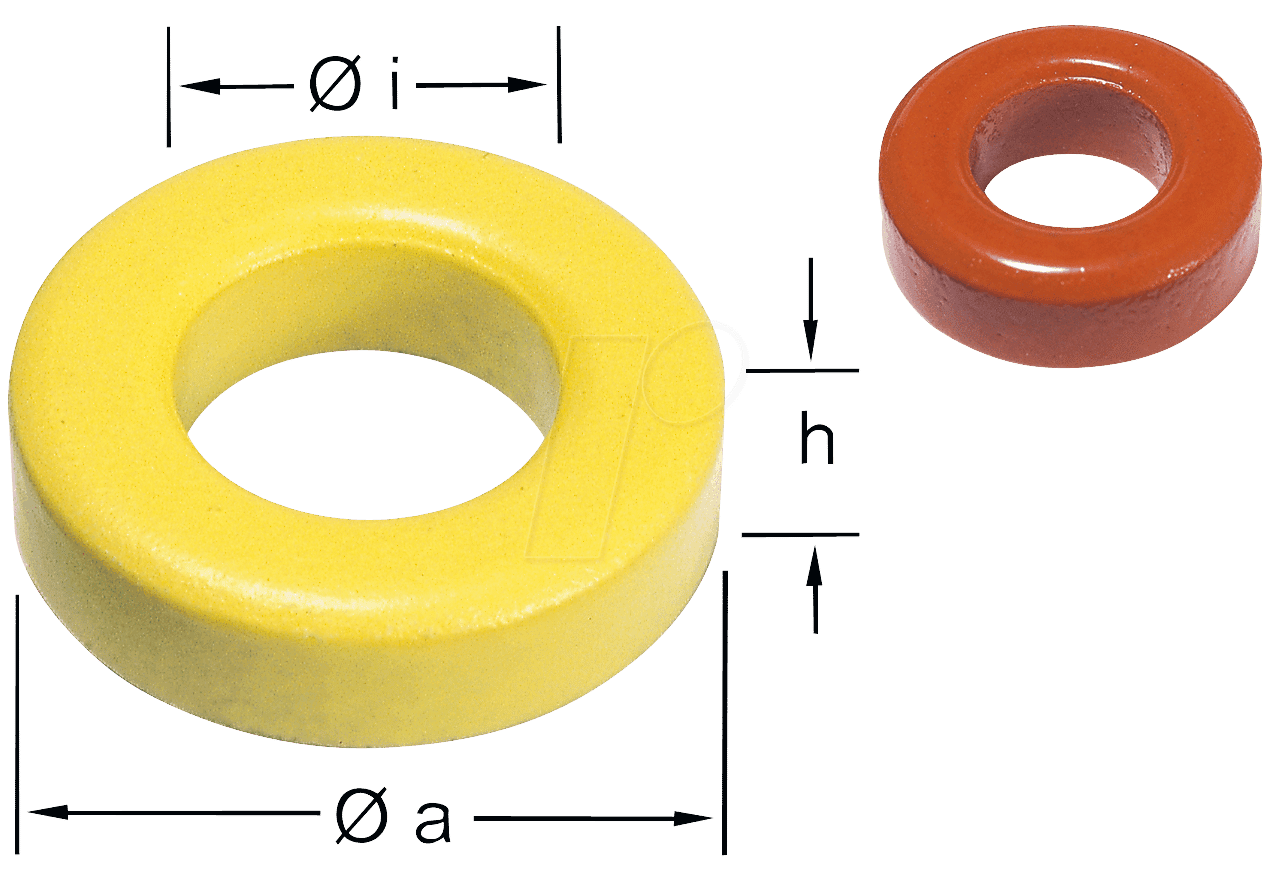

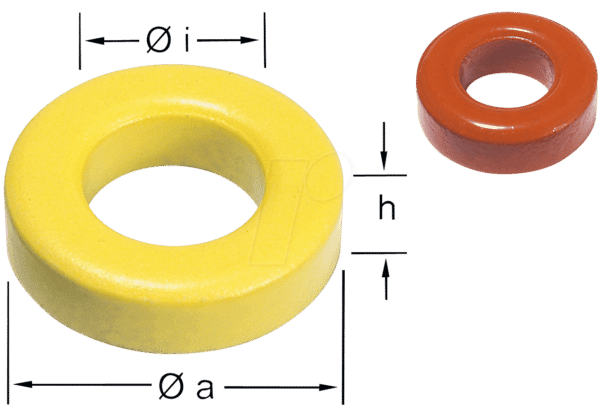

- Außendurchmesser (A): 57.2 mm (2.250 in)
- Innendurchmesser (B): 35.7 mm (1.405 in)
- Höhe (C): 14.7 mm (0.580 in)
- Kernkonstante C1: 0.715 cm-1
- Kernfläche Ae: 0.761 cm2
- Magnetischer Pfad Le: 8.94 cm
- Kernvolumen Ve: 6.81 cm3
- Gewicht: ca. 34 Gramm
- Farbe: Rot
Diese Parameter gewährleisten eine optimale Performance in einer Vielzahl von Anwendungen. Die geringe Permeabilität (µi = 10) sorgt für eine hohe Sättigungsfestigkeit, was besonders bei Anwendungen mit hohen Strömen von Vorteil ist. Der stabile AL-Wert ermöglicht eine präzise Berechnung der benötigten Windungszahl für deine individuellen Spulen- und Drosseldesigns. Die robusten Abmessungen garantieren eine einfache Handhabung und Integration in deine Projekte.
Die Vorteile des T 225-2 Ringkerns: Mehr als nur ein Bauteil
Der T 225-2 Amidon-Ringkern bietet eine Vielzahl von Vorteilen, die ihn von herkömmlichen Ferritkernen abheben. Hier sind die wichtigsten Pluspunkte:
- Hohe Effizienz: Durch die optimierte Materialzusammensetzung und die präzise Fertigung ermöglicht der Ringkern eine hohe Energieeffizienz in deinen Schaltungen. Weniger Verluste bedeuten mehr Leistung und eine längere Lebensdauer deiner Geräte.
- Geringe Streufelder: Die Ringkerngeometrie minimiert Streufelder, was zu einer Reduzierung von elektromagnetischen Störungen (EMI) führt. Dies ist besonders wichtig in empfindlichen elektronischen Schaltungen und in Umgebungen, in denen Störungen vermieden werden müssen.
- Hohe Sättigungsfestigkeit: Der Kern behält seine magnetischen Eigenschaften auch bei hohen Strömen bei, ohne zu sättigen. Dies ermöglicht den Einsatz in leistungsstarken Anwendungen, ohne Leistungseinbußen zu riskieren.
- Präzise Induktivitätswerte: Dank der engen Toleranzen und des stabilen AL-Wertes kannst du mit dem T 225-2 Ringkern Spulen und Drosseln mit hoher Genauigkeit herstellen. Dies ist entscheidend für präzise Schaltungen und zuverlässige Ergebnisse.
- Vielseitigkeit: Der Ringkern eignet sich für eine breite Palette von Anwendungen, von Schaltnetzteilen und Filtern bis hin zu HF-Spulen und Transformatoren. Seine Vielseitigkeit macht ihn zu einem unverzichtbaren Bauteil in jeder Elektronikwerkstatt.
- Einfache Handhabung: Die robuste Konstruktion und die klaren Abmessungen ermöglichen eine einfache Verarbeitung und Integration in deine Projekte. Du kannst den Ringkern problemlos wickeln, montieren und verdrahten.
Anwendungsbereiche: Wo der T 225-2 Ringkern glänzt
Die Vielseitigkeit des T 225-2 Amidon-Ringkerns spiegelt sich in seinen vielfältigen Anwendungsbereichen wider. Hier sind einige Beispiele, wo dieser Ringkern seine Stärken voll ausspielt:
- Schaltnetzteile: In Schaltnetzteilen sorgt der Ringkern für eine effiziente Energieübertragung und eine stabile Spannungsversorgung. Seine hohe Sättigungsfestigkeit ermöglicht den Einsatz in leistungsstarken Netzteilen für Computer, Server und andere elektronische Geräte.
- EMI-Filter: Der Ringkern eignet sich hervorragend zur Herstellung von EMI-Filtern, die elektromagnetische Störungen reduzieren und die Signalqualität verbessern. In Audioverstärkern, Messgeräten und anderen empfindlichen Geräten sorgt er für einen störungsfreien Betrieb.
- HF-Spulen: In Hochfrequenzanwendungen, wie z.B. in Funkgeräten und drahtlosen Kommunikationssystemen, ermöglicht der Ringkern die Herstellung von HF-Spulen mit hoher Güte und geringen Verlusten.
- Transformatoren: Der Ringkern kann zur Herstellung von Transformatoren für verschiedene Anwendungen verwendet werden, von kleinen Steuertransformatoren bis hin zu leistungsstarken Leistungstransformatoren. Seine geringen Streufelder tragen zu einer hohen Effizienz und einer geringen Störstrahlung bei.
- Drosseln: In Drosselschaltungen dient der Ringkern zur Glättung von Stromschwankungen und zur Unterdrückung von hochfrequenten Störungen. In LED-Treibern, Motorsteuerungen und anderen Anwendungen sorgt er für einen stabilen und zuverlässigen Betrieb.
- Induktive Energiespeicher: Der T 225-2 Kern kann auch hervorragend als Energiespeicher eingesetzt werden.
Der T 225-2 Ringkern in deinen Projekten: So gelingt der Einstieg
Du bist bereit, den T 225-2 Amidon-Ringkern in deine Projekte zu integrieren? Hier sind einige Tipps und Tricks, die dir den Einstieg erleichtern:
- Berechne die benötigte Windungszahl: Nutze den AL-Wert (Induktivitätsfaktor), um die benötigte Windungszahl für deine gewünschte Induktivität zu berechnen. Es gibt zahlreiche Online-Rechner und Tabellen, die dir dabei helfen können.
- Wähle den richtigen Drahtdurchmesser: Der Drahtdurchmesser sollte so gewählt werden, dass er den maximalen Strom tragen kann, ohne zu überhitzen. Berücksichtige auch den Platzbedarf innerhalb des Ringkerns.
- Wickle den Ringkern sauber und gleichmäßig: Eine saubere und gleichmäßige Wicklung sorgt für eine optimale Performance und minimiert das Risiko von Kurzschlüssen. Verwende am besten einen Wickeldraht mit einer hochwertigen Isolation.
- Verwende geeignete Anschlüsse: Sorge für eine sichere und zuverlässige Verbindung zwischen der Spule und der Schaltung. Verwende am besten Lötösen oder andere geeignete Anschlüsse.
- Teste deine Schaltung gründlich: Bevor du deine Schaltung in Betrieb nimmst, solltest du sie gründlich testen, um sicherzustellen, dass alles korrekt funktioniert. Überprüfe die Induktivität, den Strom und die Spannung.
Mit diesen Tipps und Tricks kannst du den T 225-2 Amidon-Ringkern erfolgreich in deine Projekte integrieren und von seinen Vorteilen profitieren. Lass deiner Kreativität freien Lauf und entdecke die unendlichen Möglichkeiten, die dieser Ringkern dir bietet.
Ein Blick in die Zukunft: Der T 225-2 Ringkern als Innovationsmotor
Der T 225-2 Amidon-Ringkern ist mehr als nur ein Bauteil – er ist ein Innovationsmotor. Seine Vielseitigkeit, seine hohe Leistung und seine Zuverlässigkeit machen ihn zu einem unverzichtbaren Werkzeug für Entwickler und Forscher, die an neuen Technologien arbeiten. Ob in der Elektromobilität, der erneuerbaren Energie oder der drahtlosen Kommunikation – der T 225-2 Ringkern spielt eine Schlüsselrolle bei der Entwicklung zukunftsweisender Lösungen.
Stell dir vor, du könntest mit diesem Ringkern die nächste Generation von effizienten Schaltnetzteilen entwickeln, die den Energieverbrauch von elektronischen Geräten drastisch reduzieren. Oder du könntest mit ihm innovative drahtlose Ladesysteme bauen, die das Aufladen von Smartphones und Elektroautos revolutionieren. Die Möglichkeiten sind endlos. Der T 225-2 Amidon-Ringkern ist dein Partner für Innovation und Fortschritt.
FAQ – Häufig gestellte Fragen zum T 225-2 Amidon-Ringkern
Hier findest du Antworten auf häufig gestellte Fragen zum T 225-2 Amidon-Ringkern.
- Welchen Drahtdurchmesser soll ich für das Wickeln des T 225-2 Ringkerns verwenden?
Die Wahl des Drahtdurchmessers hängt vom maximalen Strom ab, den die Spule tragen soll. Als Faustregel gilt: 2 bis 3 Ampere pro Quadratmillimeter Drahtquerschnitt. Achte auch darauf, dass genügend Platz im Ringkern vorhanden ist. - Wie berechne ich die benötigte Windungszahl für eine bestimmte Induktivität?
Verwende die Formel: L (in µH) = AL-Wert * N², wobei N die Anzahl der Windungen ist. Der AL-Wert für den T 225-2 beträgt 9.0 nH/N². - Kann ich den T 225-2 Ringkern für Hochfrequenzanwendungen verwenden?
Ja, der T 225-2 Ringkern eignet sich gut für Hochfrequenzanwendungen bis zu einigen MHz. Er bietet eine gute Performance und geringe Verluste in diesem Frequenzbereich. - Ist der T 225-2 Ringkern für den Einsatz im Freien geeignet?
Der T 225-2 Ringkern ist nicht speziell für den Einsatz im Freien konzipiert. Er sollte vor Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden. - Was bedeutet der AL-Wert?
Der AL-Wert (Induktivitätsfaktor) gibt an, welche Induktivität (in Nanohenry) pro Windungszahlquadrat (N²) erreicht wird. Er ist ein wichtiger Parameter für die Berechnung der benötigten Windungszahl einer Spule. - Welche Farbe hat der T 225-2 Ringkern und was bedeutet sie?
Der T 225-2 Ringkern ist rot. Die Farbe kennzeichnet das Material und die Permeabilität des Kerns. In diesem Fall steht Rot für ein Eisenpulver mit einer Permeabilität von 10. - Kann ich den T 225-2 Ringkern auch löten?
Es ist nicht empfehlenswert, direkt auf den Ringkern zu löten. Verwende stattdessen Lötösen oder andere geeignete Anschlüsse, um eine sichere Verbindung herzustellen. - Wo finde ich weitere Informationen und Datenblätter zum T 225-2 Ringkern?
Du findest weitere Informationen und Datenblätter auf der Website des Herstellers Amidon oder auf Elektronik-Portalen und in Fachforen.
Wir hoffen, diese Produktbeschreibung und die FAQs haben dir geholfen, den T 225-2 Amidon-Ringkern besser kennenzulernen. Wenn du weitere Fragen hast, zögere nicht, uns zu kontaktieren. Wir wünschen dir viel Erfolg bei deinen Projekten!
