T 20-6 – Amidon-Ringkern: Präzision und Effizienz für Ihre Elektronikprojekte
Der T 20-6 Amidon-Ringkern ist die optimale Lösung für alle, die hochfrequente Störungen effektiv minimieren und die Signalintegrität in ihren elektronischen Schaltungen maximieren möchten. Insbesondere Entwickler, Ingenieure und ambitionierte Hobbyisten, die Wert auf kompromisslose Leistung und Zuverlässigkeit legen, finden in diesem Ringkernbauteil das passende Element für anspruchsvolle Anwendungen.
Hochentwickelte Ferritmaterialien für überlegene EMV-Leistung
Der Kernunterschied des T 20-6 Amidon-Ringkerns liegt in der sorgfältigen Auswahl und Verarbeitung seines Kernmaterials. Im Gegensatz zu einfachen Ferritkernen, die oft eine begrenzte Bandbreite und Sättigungsfestigkeit aufweisen, nutzt dieser Ringkern spezielle Amidon-Ferrite. Diese zeichnen sich durch eine hohe Permeabilität und eine optimierte Hysteresekurve aus, was zu einer signifikant verbesserten Dämpfung von elektromagnetischen Störungen (EMV) über einen breiten Frequenzbereich führt. Dies ist entscheidend für die Vermeidung von unerwünschten Kopplungen, Abschattungen und Rauschphänomenen, die die Funktionalität empfindlicher Elektronik beeinträchtigen können.
Unverzichtbare Vorteile des T 20-6 Amidon-Ringkerns
- Effektive Signalfilterung: Durch seine spezifische Materialzusammensetzung bietet der T 20-6 eine hervorragende Dämpfung von Gleichtaktstörungen und Hochfrequenzrauschen, was die Signalreinheit und damit die Systemstabilität verbessert.
- Kompaktes Design und hohe Effizienz: Die Ringkerngeometrie ermöglicht eine hohe Induktivität bei geringem Bauteilvolumen. Dies ist besonders vorteilhaft in platzbeschränkten Designs, wo jeder Millimeter zählt.
- Breiter Einsatzbereich: Von der Netzfilterung über Drosselspulen bis hin zu Transformatoren – der T 20-6 eignet sich für eine Vielzahl von Anwendungen in der Leistungselektronik, Messtechnik und Datenkommunikation.
- Verbesserte thermische Eigenschaften: Spezielle Ferritkerne weisen oft eine bessere Wärmeleitfähigkeit auf als Standardmaterialien, was zu einer erhöhten Betriebssicherheit und Lebensdauer führt, insbesondere unter hoher Last.
- Reduzierung von EMI/RFI: Der Ringkern fungiert als passive Komponente zur Unterdrückung von elektromagnetischer Interferenz (EMI) und Hochfrequenzstörungen (RFI), was für die Einhaltung von EMV-Normen unerlässlich ist.
- Hohe Sättigungsinduktivität: Dies bedeutet, dass der Kern auch bei höheren Stromdichten seine magnetische Leistung beibehält, was unerlässlich für zuverlässige Schaltnetzteile und Stromversorgungen ist.

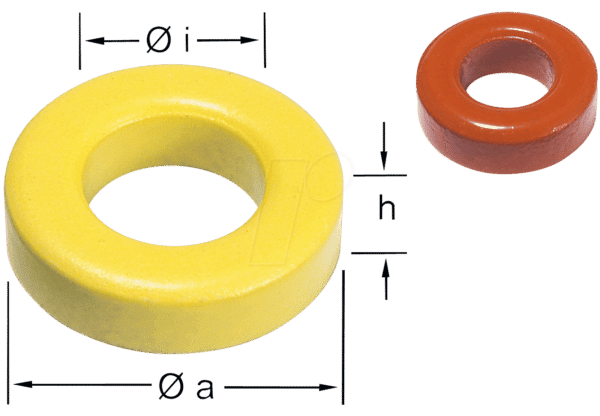

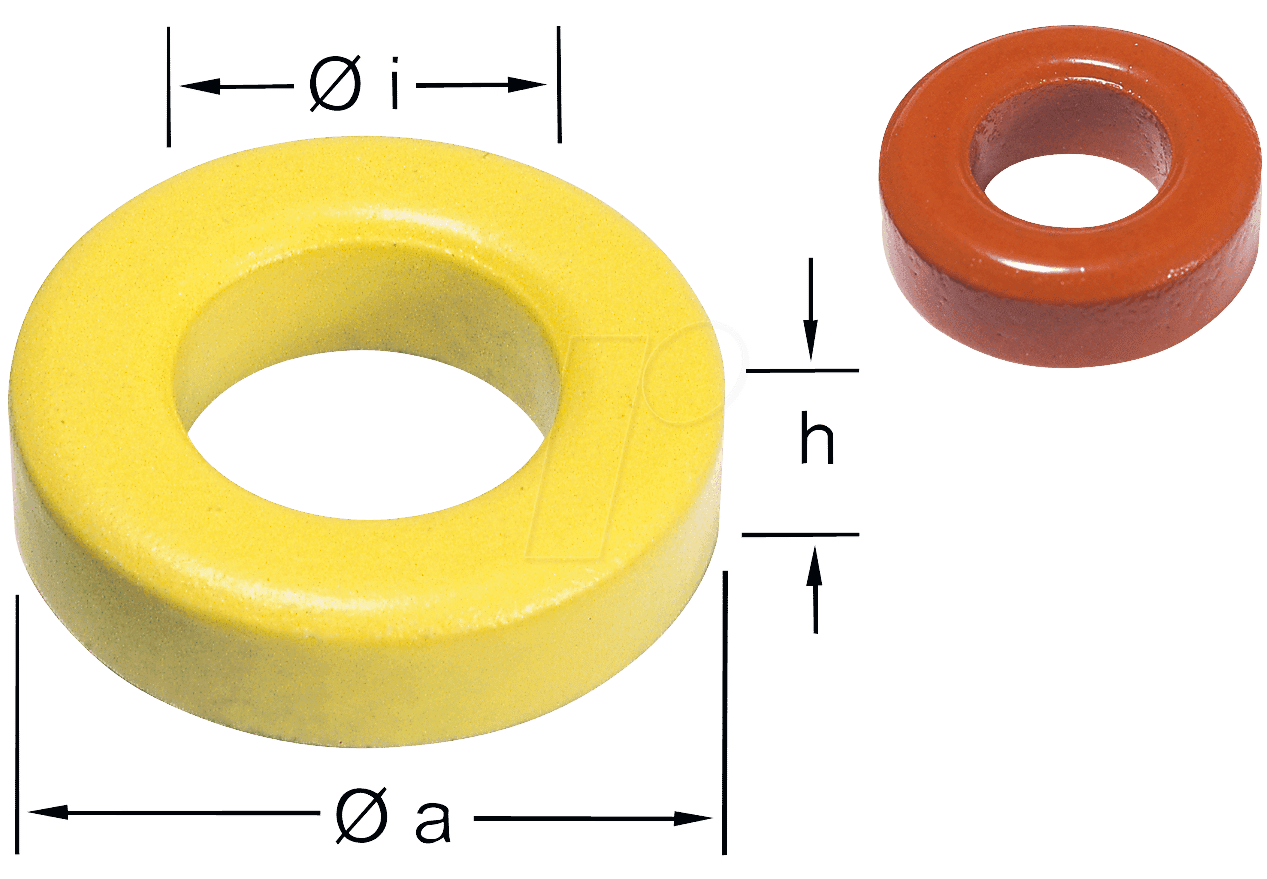

Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Modell | T 20-6 |
| Kernmaterial | Amidon-Ferrit (spezialisierte Zusammensetzung für Hochfrequenzanwendungen) |
| Außen-Ø (ca.) | 20 mm |
| Innen-Ø (ca.) | 6 mm |
| Höhe (ca.) | 10 mm |
| Permeabilität (initial) | Optimum für Breitbanddämpfung, spezifische Werte sind materialabhängig und für präzise Filterung ausgelegt. |
| Max. Betriebstemperatur | Typischerweise bis zu 125°C, was eine hohe Zuverlässigkeit auch unter thermischer Belastung gewährleistet. |
| Anwendungsfrequenzbereich | Breitbandig, optimiert für den kHz- bis MHz-Bereich zur effektiven Störungsunterdrückung. |
| Induktionsfaktor (typisch) | Variabel je nach Wicklung, aber das Kernmaterial ist für hohe Induktivitäten konzipiert. |
Anwendungsgebiete des T 20-6 Amidon-Ringkerns
Der T 20-6 Amidon-Ringkern findet breite Anwendung in verschiedenen Sektoren der Elektronikentwicklung. Seine Fähigkeit, hochfrequente Störungen zu absorbieren, macht ihn zu einer idealen Komponente für Netzfilter in Netzteilen, um schädliche Oberwellen und EMI/RFI zu reduzieren, die aus dem Stromnetz eingespeist werden oder in das Netz abgestrahlt werden. In der Leistungselektronik dient er als Drosselspule zur Glättung von Stromversorgungen, zur Energiespeicherung in Schaltreglern und zur Verbesserung der Effizienz von Wandlern. Ebenso ist er ein wesentlicher Bestandteil in Kommunikationssystemen zur Filterung von Störsignalen, die die Datenübertragung beeinträchtigen könnten. Darüber hinaus ist er bei der Entwicklung von Messgeräten und Prüfaufbauten unerlässlich, um präzise und rauschfreie Messergebnisse zu erzielen. Für Entwickler von Audiogeräten bietet er die Möglichkeit, unerwünschte hochfrequente Einstreuungen zu eliminieren und somit eine klarere Klangqualität zu gewährleisten.
Präzisionswicklung und deren Einfluss auf die Leistung
Die volle Leistungsfähigkeit des T 20-6 Amidon-Ringkerns entfaltet sich durch eine fachgerechte Wicklung. Die Art und Weise, wie der Draht um den Kern geführt wird, hat direkten Einfluss auf die Induktivität, die Selbstresonanzfrequenz und die Dämpfungscharakteristik. Eine gleichmäßige Verteilung der Wicklungen minimiert parasitäre Effekte und sorgt für eine optimale Ausnutzung des magnetischen Materials. Bei der Entwicklung von Transformatoren ermöglicht die Ringkernform eine effiziente Kopplung zwischen Primär- und Sekundärwicklung, was zu geringeren Verlusten und einer höheren Effizienz führt. Die genaue Anzahl der Windungen, der Drahtdurchmesser und die Wicklungsrichtung sind entscheidende Parameter, die exakt auf die jeweilige Anwendung abgestimmt werden müssen, um die gewünschten elektrischen Eigenschaften zu erzielen.
Materialqualitäten und Langzeitstabilität
Das Amidon-Ferritmaterial, das im T 20-6 Ringkern verwendet wird, ist sorgfältig ausgewählt, um eine hohe Leistung und Langlebigkeit zu gewährleisten. Diese Ferrite sind resistent gegen Alterungseffekte und behalten ihre magnetischen Eigenschaften über einen weiten Temperaturbereich bei. Die Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen stellt sicher, dass die Funktionalität des Bauteils auch unter anspruchsvollen Betriebsbedingungen über Jahre hinweg gewährleistet ist. Im Gegensatz zu minderwertigen Materialien, die zu Sättigung neigen oder sich mit der Zeit verschlechtern, bietet der Amidon-Ringkern eine verlässliche und konsistente Leistung.
Häufig gestellte Fragen zu T 20-6 – Amidon-Ringkern
Was ist der Hauptvorteil eines Amidon-Ringkerns gegenüber einem herkömmlichen Ferritkern?
Amidon-Ringkerne bieten in der Regel eine optimierte Leistung über einen breiteren Frequenzbereich und eine höhere Sättigungsinduktivität. Dies führt zu einer effektiveren Dämpfung von Hochfrequenzstörungen und einer stabileren Funktion in anspruchsvollen Anwendungen, wo herkömmliche Ferrite an ihre Grenzen stoßen.
Für welche spezifischen Anwendungen ist der T 20-6 Amidon-Ringkern besonders gut geeignet?
Der T 20-6 ist ideal für Netzfilter zur Reduzierung von EMI/RFI, als Drosselspule in Schaltnetzteilen und Gleichspannungswandlern, für die Signalfilterung in Kommunikationsgeräten und zur Verbesserung der Signalintegrität in empfindlichen Messtechnik-Schaltungen.
Welchen Einfluss hat die Wicklung auf die Leistung des Ringkerns?
Die Wicklung bestimmt maßgeblich die Induktivität, die Selbstresonanzfrequenz und die Dämpfungscharakteristik des Ringkerns. Eine fachgerechte Wicklung ist entscheidend, um die volle Leistungsfähigkeit des Materials auszuschöpfen und die gewünschten elektrischen Eigenschaften zu erzielen.
Kann ich den T 20-6 Amidon-Ringkern in Netzteilen verwenden, die hohe Ströme führen?
Ja, das Amidon-Material zeichnet sich durch eine hohe Sättigungsinduktivität aus, was bedeutet, dass es auch bei höheren Stromdichten seine magnetischen Eigenschaften beibehält. Dennoch ist es wichtig, die Wicklung und die Strombelastbarkeit des verwendeten Drahtes auf die spezifischen Anforderungen abzustimmen.
Wie unterscheidet sich das Material „Amidon-Ferrit“ von anderen Ferritmaterialien?
Amidon-Ferrite sind speziell formulierte Ferritmaterialien, die für ihre überlegene Leistung im Hochfrequenzbereich bekannt sind. Sie bieten eine höhere Permeabilität bei hohen Frequenzen und eine verbesserte Dämpfung von Störsignalen im Vergleich zu Standard-Ferriten.
Welche Temperaturbereich wird für den T 20-6 Amidon-Ringkern empfohlen?
Der T 20-6 Amidon-Ringkern ist typischerweise für den Einsatz bis zu einer Betriebstemperatur von 125°C ausgelegt. Dies gewährleistet eine hohe Zuverlässigkeit und Langlebigkeit, auch unter thermischer Belastung.
Muss ich spezielle Werkzeuge für die Bearbeitung des Ringkerns verwenden?
Für die Wicklung des Ringkerns werden üblicherweise Standard-Wickelwerkzeuge verwendet. Wichtig ist die präzise Führung des Drahtes und eine sorgfältige Isolierung, um Kurzschlüsse zu vermeiden und die gewünschte Induktivität zu erreichen.
