Optimieren Sie Ihre Schaltungen mit dem T 20-2 Amidon-Ringkern
Der T 20-2 Amidon-Ringkern ist die essenzielle Komponente für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und effiziente Lösung zur EMV-Entstörung und zur Realisierung von Drosselspulen und Transformatoren suchen. Wenn Sie mit unerwünschtem elektromagnetischem Rauschen kämpfen oder kompakte, leistungsfähige Induktivitäten benötigen, bietet dieser Ringkern eine überlegene Leistung gegenüber herkömmlichen Ferriten oder Luftspulen.
Warum der T 20-2 Amidon-Ringkern die überlegene Wahl ist
Im Gegensatz zu vielen Standard-Ferritkernen, die bei höheren Frequenzen und Temperaturen an Effektivität verlieren oder in ihrer Sättigungscharakteristik begrenzt sind, zeichnet sich der T 20-2 Amidon-Ringkern durch seine konsistente Leistung über einen breiten Frequenzbereich aus. Seine hohe Permeabilität in Kombination mit exzellenter Temperaturstabilität und geringen Verlusten macht ihn zur idealen Wahl für anspruchsvolle Anwendungen, bei denen Effizienz und Zuverlässigkeit an erster Stelle stehen.
Technische Vorteile und Einsatzgebiete
Der T 20-2 Amidon-Ringkern ist ein Meisterstück der Materialwissenschaft und präzisen Fertigung. Seine Zusammensetzung auf Amidon-Basis (ein hochpermeables pulverförmiges Eisenpulver, das mit einem isolierenden Bindemittel verbunden ist) verleiht ihm einzigartige Eigenschaften:
- Hervorragende Hochfrequenzeigenschaften: Ermöglicht effektive Entstörung und effiziente Energieübertragung auch bei höheren Betriebsfrequenzen. Dies ist entscheidend für moderne Schaltnetzteile, HF-Filter und Datenleitungen.
- Hohe Sättigungsflussdichte: Bietet eine größere Flexibilität im Design von Transformatoren und Drosseln, da der Kern mehr magnetischen Fluss ohne Sättigung aufnehmen kann, was zu kompakteren und leistungsfähigeren Bauteilen führt.
- Geringe Kernverluste: Minimiert die Wärmeentwicklung im Bauteil, erhöht die Gesamteffizienz des Systems und verlängert die Lebensdauer der angeschlossenen Elektronik. Dies ist besonders wichtig in energiesensiblen Anwendungen.
- Gute Temperaturstabilität: Die magnetischen Eigenschaften bleiben auch bei Temperaturschwankungen weitgehend konstant, was eine zuverlässige Funktion in unterschiedlichen Umgebungsbedingungen gewährleistet.
- Flexibilität in der Wicklung: Die glatte Oberfläche und die robuste Struktur ermöglichen eine einfache und sichere Drahtwicklung, was sowohl für automatisierte Fertigungsprozesse als auch für manuelle Arbeiten von Vorteil ist.
Die Vielseitigkeit des T 20-2 Amidon-Ringkerns eröffnet eine breite Palette von Anwendungsfeldern:
- EMV-Filterung: Ideal zur Entstörung von Stromversorgungsleitungen, Datenkabeln und HF-Signalwegen, um elektromagnetische Interferenzen (EMI) zu reduzieren und die Einhaltung von Normen zu gewährleisten.
- Schaltnetzteile (SMPS): Als Kernmaterial für Hochfrequenztransformatoren und Ausgangsfilter, um Effizienz und Leistungsdichte zu maximieren.
- HF-Induktivitäten und Resonanzkreise: Zur präzisen Einstellung von Frequenzen in Funkanwendungen, Oszillatoren und Filtern.
- Drosselspulen: Zur Stromglättung in DC/DC-Wandlern und zur Energiespeicherung in gepulsten Stromversorgungen.
- Gleichstrom-Trennwandler: Zur galvanischen Trennung und Spannungsanpassung in sicherheitskritischen Anwendungen.

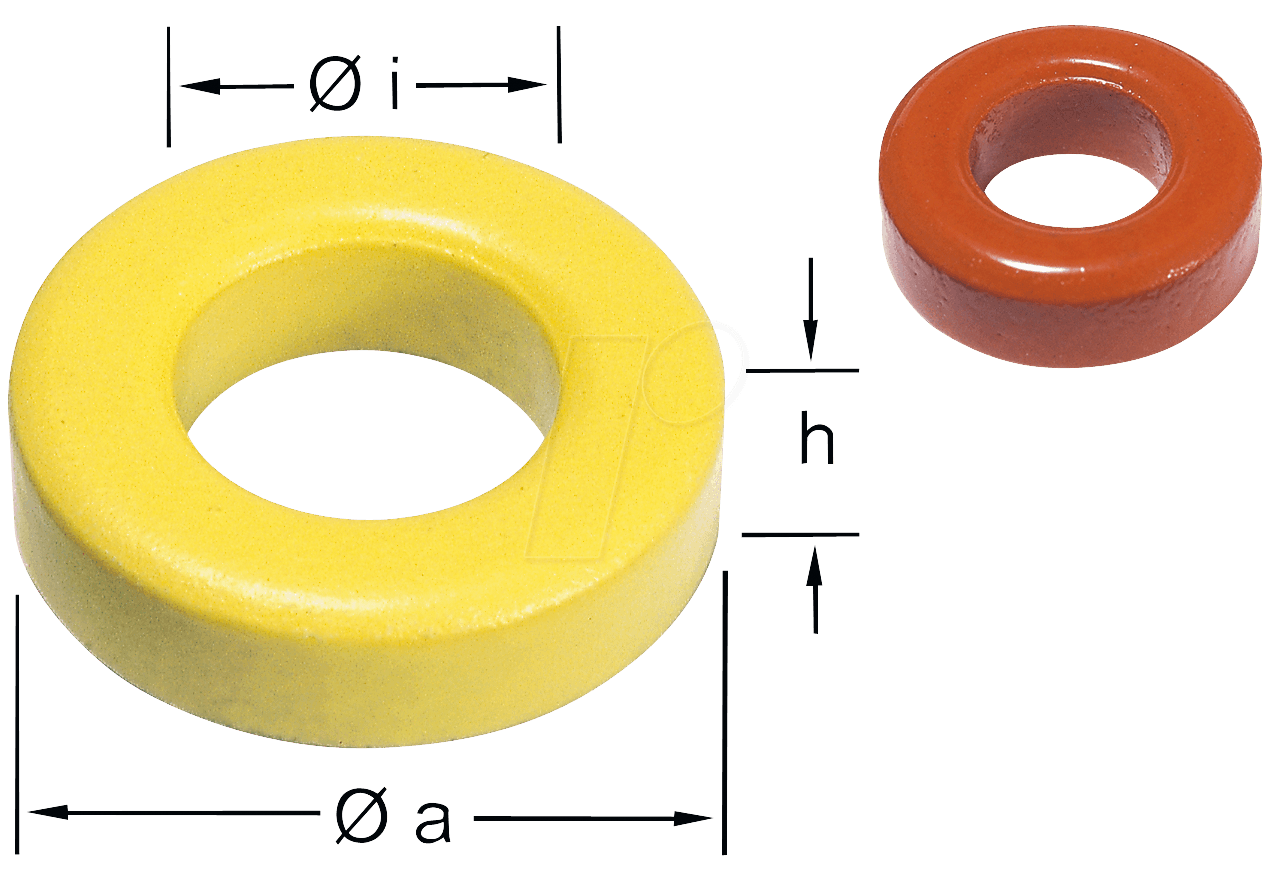

Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Kernmaterial | Amidon (Pulverkern aus Eisenpulver mit isolierendem Bindemittel) |
| Äußerer Durchmesser (OD) | 20 mm |
| Innerer Durchmesser (ID) | 10 mm |
| Höhe (H) | 8 mm |
| Permeabilität (typisch) | Veränderlich je nach genauer Ausführung, aber typischerweise im Bereich von 10 bis 60 für präzise Anwendungen. Bietet eine gute Balance zwischen Induktivität und Kernverlusten. |
| Sättigungsflussdichte (Bsat) | Hoch, ermöglicht kompakte Designs durch höhere magnetische Flussdichten im Kern. Die genaue Angabe hängt vom spezifischen Materialtyp ab, ist aber charakteristisch für Pulverkerne. |
| Betriebstemperaturbereich | Breit, ermöglicht zuverlässigen Einsatz in diversen Umgebungen (typischerweise -40°C bis +125°C). |
| Anwendungsfrequenzbereich | Sehr breit, besonders geeignet für Frequenzen von einigen kHz bis weit in den MHz-Bereich, abhängig von der spezifischen Anwendung und Wicklung. |
| Kerneigenschaften | Gleichmäßige Verteilung des magnetischen Flusses, geringere Hysterese- und Wirbelstromverluste im Vergleich zu einigen Ferriten bei höheren Frequenzen. |
Anwendungsbeispiele für maximale Effizienz
Die Konstruktion einer Hochleistungs-Drosselspule zur Glättung des Ausgangsstroms eines Schaltreglers beginnt mit der Auswahl des passenden Kernmaterials. Der T 20-2 Amidon-Ringkern, mit seiner hohen Sättigungsflussdichte und den geringen Verlusten, ermöglicht die Wicklung einer Drossel mit hoher Induktivität bei minimalem Volumen. Ein typischer Anwendungsfall ist die Glättung des Ausgangsstroms in einem Buck-Converter-Design, wo eine geringe Welligkeit des Ausgangsstroms für eine stabile Spannungsversorgung kritisch ist. Die Auswahl der Drahtstärke und der Anzahl der Windungen wird durch die gewünschte Induktivität und den maximalen Stromfluss bestimmt. Der Amidonkern widersteht dabei hohen Stromspitzen, ohne in die Sättigung zu gehen, was die Funktionalität der Schaltung gewährleistet. Ein weiterer wichtiger Einsatzbereich ist die EMV-Entstörung von Netzteilen. Durch die Umwicklung von Netzleitungen mit dem T 20-2 Ringkern werden hochfrequente Störsignale effektiv gedämpft. Die spezifische Wicklungskonfiguration – beispielsweise als Gegentakt-Drossel zur Unterdrückung von Gleichtaktstörungen – kann durch die magnetischen Eigenschaften des Amidonkerns optimiert werden. Im Vergleich zu herkömmlichen Ferriten, die bei hohen Frequenzen schnell an Permeabilität verlieren und höhere Verluste aufweisen, behält der Amidonkern seine Effizienz über einen größeren Frequenzbereich bei. Dies ist insbesondere in modernen, zunehmend integrierten und höherfrequent arbeitenden Schaltungen von entscheidender Bedeutung. Die präzise Fertigung des T 20-2 stellt sicher, dass jede Windung des Drahtes optimal von den magnetischen Eigenschaften des Kerns profitiert, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Die mechanische Robustheit des Kerns minimiert das Risiko von Beschädigungen während des Wickelprozesses, was die Handhabung erleichtert und die Zuverlässigkeit der fertigen Komponente erhöht.
FAQ – Häufig gestellte Fragen zu T 20-2 – Amidon-Ringkern
Was ist der Hauptvorteil des Amidon-Ringkerns gegenüber Ferritkernen?
Der Hauptvorteil des Amidon-Ringkerns liegt in seiner überlegenen Leistung bei höheren Frequenzen und Temperaturen, insbesondere durch seine höhere Sättigungsflussdichte und geringeren Kernverluste. Dies ermöglicht kompaktere Designs und eine effizientere Energieübertragung im Vergleich zu vielen gängigen Ferritmaterialien.
Für welche Frequenzbereiche ist der T 20-2 Amidon-Ringkern am besten geeignet?
Der T 20-2 Amidon-Ringkern ist für einen sehr breiten Frequenzbereich geeignet, der typischerweise von einigen Kilohertz bis weit in den Megahertz-Bereich reicht. Die genaue Eignung hängt von der spezifischen Anwendung, der Wicklung und den gewünschten Verlustcharakteristiken ab.
Wie beeinflusst die Sättigungsflussdichte die Designmöglichkeiten?
Eine hohe Sättigungsflussdichte bedeutet, dass der Kern mehr magnetischen Fluss aufnehmen kann, bevor er in Sättigung gerät. Dies erlaubt es, Induktivitäten mit einer größeren Stromtragfähigkeit oder Transformatoren mit einer höheren Leistungsdichte zu realisieren, was zu kleineren und leichteren Bauteilen führt.
Welche Art von Anwendungen profitiert besonders von der Temperaturstabilität des Kerns?
Anwendungen, die in Umgebungen mit stark schwankenden Temperaturen betrieben werden, oder solche, bei denen eine konstante Leistung über einen weiten Temperaturbereich kritisch ist, wie z.B. in der Automobilindustrie oder in industriellen Steuerungen, profitieren erheblich von der Temperaturstabilität des Amidon-Ringkerns.
Kann der T 20-2 Ringkern zur Entstörung von Gleichstromleitungen verwendet werden?
Für die Entstörung von reinen Gleichstromleitungen ist der Ringkern weniger geeignet, da hier keine Wechselmagnetfelder zur Dämpfung induziert werden. Seine Stärken liegen in der Entstörung von Wechselstromsignalen und hochfrequenten Störungen, die in AC-Leitungen oder Datenkabeln auftreten.
Wie wird die Induktivität eines mit dem T 20-2 Kern gewickelten Bauteils berechnet?
Die Induktivität wird basierend auf der Permeabilität des Kernmaterials, der Anzahl der Windungen und der Geometrie des Kerns (wie dem inneren und äußeren Durchmesser sowie der Höhe) sowie der Wicklungsfläche berechnet. Die spezifische Formel zur Berechnung der Induktivität (L = AL N²) verwendet den AL-Wert, der für jeden Kernmaterialtyp und jede Kerngröße spezifisch ist.
Welche Vorteile bietet die Verwendung dieses Kerns in Schaltnetzteilen?
In Schaltnetzteilen ermöglicht der T 20-2 Amidon-Ringkern die Konstruktion von effizienteren und kompakteren Transformatoren und Filtern. Die geringen Kernverluste reduzieren die Wärmeentwicklung, was die Gesamteffizienz des Netzteils erhöht und die Notwendigkeit für aufwendige Kühlmaßnahmen verringert.
