Entdecken Sie die Präzision: T 157-6 – Der Amidon-Ringkern für anspruchsvolle Anwendungen
Der T 157-6 Amidon-Ringkern ist die essenzielle Komponente für Ingenieure, Elektronikentwickler und Hobbyisten, die eine verlustarme und effiziente Induktivität in ihren Schaltungen benötigen. Wenn Ihre Projekte höchste Anforderungen an Signalintegrität, EMI-Unterdrückung und präzise Resonanzschaltungen stellen, bietet dieser spezialisierte Ringkern eine überlegene Leistung im Vergleich zu herkömmlichen Ferritkernen oder Luftspulen.
Überlegene Induktivität: Die Kernkompetenz des T 157-6
Der Amidon-Ringkern der Serie T 157-6 zeichnet sich durch seine herausragenden magnetischen Eigenschaften aus, die ihn zur idealen Wahl für eine Vielzahl von anspruchsvollen elektronischen Anwendungen machen. Im Gegensatz zu Ferritkernen, die bei höheren Frequenzen und magnetischen Feldstärken zu Sättigung und Verlusten neigen, ermöglicht das spezielle Material des T 157-6 eine gleichmäßigere und stabilere Leistung über einen breiteren Frequenzbereich.
Maximale Effizienz durch optimiertes Materialverhalten
Die Grundlage für die überlegene Leistung des T 157-6 liegt in seinem sorgfältig ausgewählten Amidon-Material. Dieses Material weist eine niedrige Permeabilität im Vergleich zu vielen Ferriten auf, was jedoch bei richtiger Anwendung zu deutlichen Vorteilen führt:
- Geringere Kernverluste: Die Energieverluste im Kern bei Betrieb sind signifikant reduziert. Dies führt zu einer höheren Gesamteffizienz von Schaltungen und reduziert die Wärmeentwicklung, was besonders in leistungskritischen Systemen von Vorteil ist.
- Hohe Linearität: Der Kern zeigt eine außergewöhnliche Linearität über einen großen Bereich von Magnetfeldstärken. Dies minimiert Verzerrungen und ist entscheidend für Anwendungen, bei denen Signalintegrität oberste Priorität hat, wie z.B. in HF-Verstärkern oder Messgeräten.
- Ausgezeichnete Temperaturstabilität: Die magnetischen Eigenschaften des Amidon-Materials sind weniger temperaturabhängig als bei vielen Ferriten. Dies gewährleistet eine konstante Leistung auch unter variierenden Umweltbedingungen.
- Resilienz gegenüber magnetischer Sättigung: Während Ferritkerne bei hoher magnetischer Flussdichte schnell in die Sättigung geraten, kann der T 157-6 höhere Strombelastungen und Feldstärken tolerieren, bevor seine Induktivität merklich abfällt.
Präzise Induktivität für kritische Anwendungen
Die präzise Herstellung des T 157-6 Amidon-Ringkerns garantiert eine hohe Wiederholgenauigkeit und zuverlässige Leistung. Dies ist unerlässlich für die Entwicklung von:
- HF-Transformatoren und -Koppler: Für die Impedanzanpassung und Signalübertragung im Hochfrequenzbereich, wo Bandbreite und geringe Verluste entscheidend sind.
- Gleichstrom- und Wechselstromfilter: Zur effektiven Unterdrückung von Rauschen und unerwünschten Frequenzen, ohne die Signalqualität zu beeinträchtigen.
- Resonanzschaltungen und Schwingkreise: Für die exakte Abstimmung von Frequenzen in Oszillatoren, Filtern und Detektoren.
- EMI/RFI-Filter: Zur effektiven Abschirmung und Unterdrückung von elektromagnetischen und Hochfrequenzstörungen, die die Funktion anderer elektronischer Geräte beeinträchtigen könnten.
Technische Spezifikationen: Eine Übersicht
Der T 157-6 Amidon-Ringkern ist das Ergebnis fortschrittlicher Materialwissenschaft und präziser Fertigung. Hier sind die wichtigsten technischen Merkmale, die seine Leistungsfähigkeit unterstreichen:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Materialtyp | Amidon (spezifische Mischung für optimierte HF-Eigenschaften) |

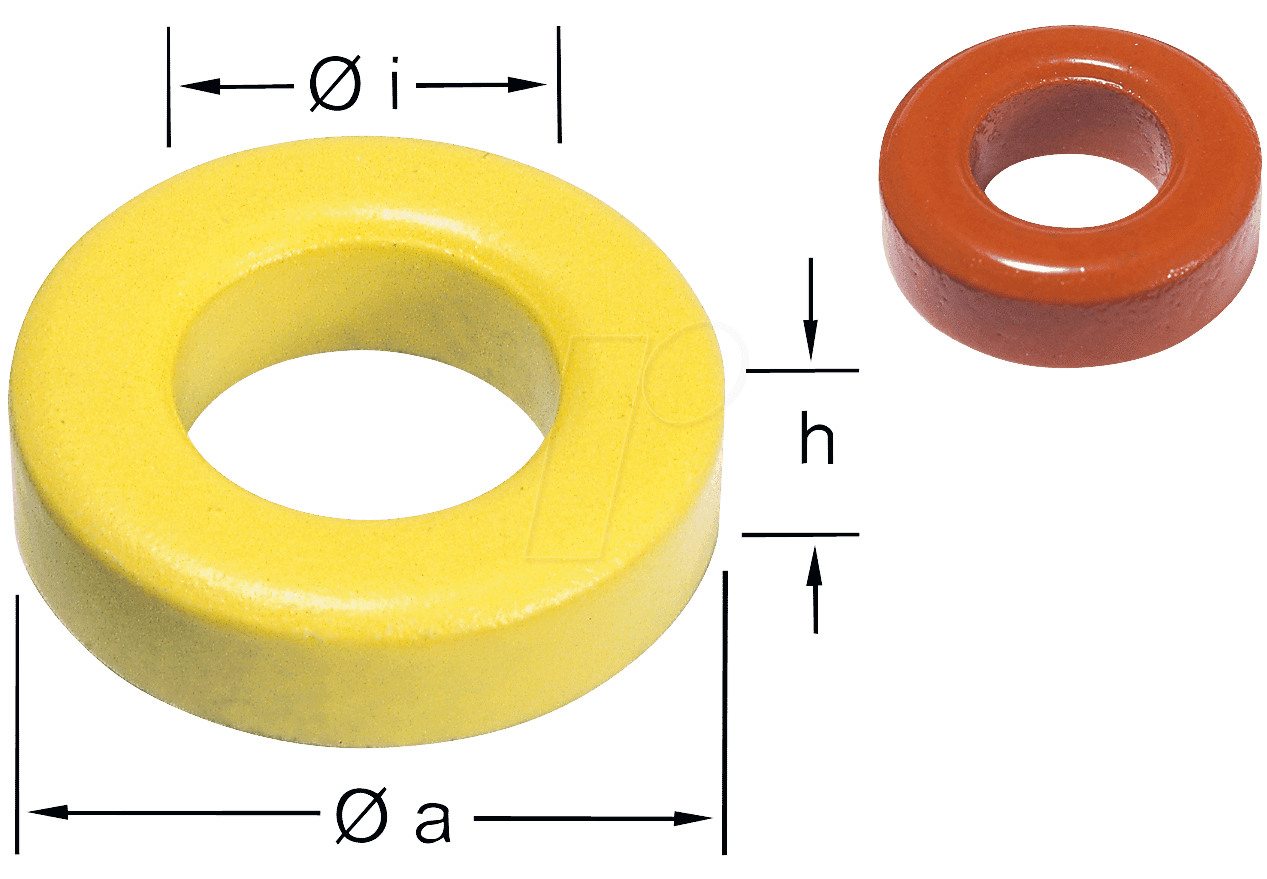

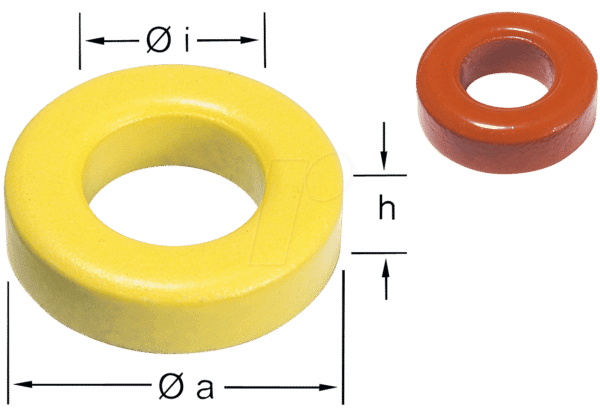

| Äußere Abmessungen (OD) | 38.1 mm (ca. 1.5 Zoll) |
| Innere Abmessungen (ID) | 23.5 mm (ca. 0.925 Zoll) |
| Höhe (H) | 9.5 mm (ca. 0.375 Zoll) |
| Durchmesser des Drahtquerschnitts | 1.27 mm (ca. 0.050 Zoll) |
| Permeabilität (µi) | Typischerweise im Bereich von 125 (variiert je nach spezifischer Amidon-Mischung, aber für niedrige Verluste optimiert) |
| Maximale Betriebsfrequenz | Bis zu ca. 30 MHz, abhängig von der Wicklung und Anwendung (optimale Leistung oft im Bereich von wenigen MHz bis ca. 10 MHz) |
| Verlustfaktor (tan δ / µi) | Sehr gering, speziell für HF-Anwendungen entwickelt, um geringe ohmsche und dielektrische Verluste zu gewährleisten. |
| Anwendungsbereich | HF-Transformatoren, Impuls-Transformatoren, Drosseln, EMI-Filter, Anpassungsnetzwerke. |
| Temperaturbereich | Geeignet für den Einsatz in einem breiten Temperaturbereich von typischerweise -55°C bis +125°C, wobei die magnetischen Eigenschaften stabil bleiben. |
Umfassende Anwendungsgebiete für den T 157-6
Der T 157-6 Amidon-Ringkern findet seinen Einsatz in den anspruchsvollsten Bereichen der Elektronikentwicklung, wo Präzision und Effizienz nicht verhandelbar sind. Seine spezifischen Materialeigenschaften prädestinieren ihn für Anwendungen, die weit über die Leistungsfähigkeit von Standardmaterialien hinausgehen.
Signalintegrität in HF-Systemen
In Hochfrequenzschaltungen ist die Minimierung von Signalverlusten und Verzerrungen von größter Bedeutung. Der T 157-6 spielt hier seine Stärken voll aus:
- HF-Leistungskoppler: Zur präzisen Kopplung von Leistungssignalen in Sende- und Empfangssystemen. Die geringen Verluste des Amidon-Kerns stellen sicher, dass die übertragene Leistung nahezu ohne Einbußen ihr Ziel erreicht.
- Breitband-Transformatoren: Für die Anpassung von Impedanzen über einen weiten Frequenzbereich, essentiell für Antennenanpassung und Datenübertragung mit hoher Bandbreite. Die lineare Charakteristik des Kerns verhindert Frequenzabhängigkeit und Verzerrungen.
- Drosseln in speziellem Design: Zur Entkopplung von Signalen oder zur Speicherung von Energie in präzisen Pulsanwendungen, wo eine exakt definierte Induktivität und geringe Streuung erforderlich sind.
Effektive Rauschunterdrückung und Filterung
Die Fähigkeit des T 157-6, unerwünschte Frequenzen zu dämpfen, macht ihn zu einem unverzichtbaren Bestandteil in der EMI/RFI-Filterung:
- Common-Mode-Drosseln: Zur Unterdrückung von Gleichtaktstörungen, die über Stromversorgungsleitungen oder Datenkabel übertragen werden. Die hohe Effektivität des Amidon-Kerns bei höheren Frequenzen ermöglicht eine saubere Signalübertragung.
- Filter für Messtechnik: In hochpräzisen Messgeräten werden oft schmale Bandpass- oder Tiefpassfilter benötigt. Der T 157-6 ermöglicht die Realisierung von Filtern mit scharfen Flanken und minimalen Phasenverschiebungen.
- Schutzschaltungen: Zur Begrenzung von Spannungsspitzen und zur Filterung von transienten Störungen, die empfindliche Elektronik beschädigen könnten.
Zuverlässigkeit in Leistungselektronik und Laboren
Auch in anspruchsvoller Leistungselektronik und im professionellen Laborbereich bietet der T 157-6 Vorteile:
- Schaltnetzteile mit geringen Verlusten: Obwohl Amidon-Kerne nicht primär für sehr hohe Leistungsdichten wie manche Ferrite konzipiert sind, bieten sie in spezialisierten Designs, wo Linearität und geringe Verluste im Vordergrund stehen, Vorteile.
- Laboraufbauten und Prototypen: Für Entwickler, die sich mit HF-Schaltungen, Kommunikationssystemen oder empfindlicher Messtechnik beschäftigen, bietet der T 157-6 eine zuverlässige und präzise Komponente für experimentelle Aufbauten.
- Audio-Anwendungen im High-End-Bereich: In bestimmten Hi-Fi-Anwendungen, wo Transparenz und geringe Verzerrungen im Signalweg kritisch sind, können Amidon-Ringkerne zur Impulsformung oder Filterung eingesetzt werden.
FAQ – Häufig gestellte Fragen zu T 157-6 – Amidon-Ringkern
Was unterscheidet Amidon-Ringkerne von Ferritkernen?
Amidon-Ringkerne wie der T 157-6 basieren auf eisenpulverbeschichtetem Material und bieten im Vergleich zu vielen Ferriten eine höhere Linearität über einen breiteren Bereich von Magnetfeldstärken sowie eine geringere Anfälligkeit für Sättigung. Dies führt zu niedrigeren Kernverlusten bei höheren Frequenzen und reduziert Verzerrungen, was sie ideal für präzise HF-Anwendungen macht. Ferrite sind oft für höhere Permeabilitäten bekannt, was in bestimmten Anwendungen Vorteile haben kann, aber auch zu höheren Verlusten und Sättigung neigt.
Für welche Frequenzbereiche ist der T 157-6 Amidon-Ringkern am besten geeignet?
Der T 157-6 Amidon-Ringkern ist optimiert für den Einsatz in Hochfrequenzanwendungen. Seine besten Ergebnisse erzielt er typischerweise im Bereich von wenigen hundert Kilohertz bis etwa 30 Megahertz. Die genaue optimale Betriebsfrequenz hängt stark von der Wicklung (Anzahl der Windungen, Drahtdurchmesser), der Strombelastung und der spezifischen Anwendung ab. Für Frequenzen unterhalb einiger hundert Kilohertz sind oft Ferritkerne mit höherer Permeabilität vorteilhafter, während oberhalb von 30 MHz spezielle Pulverkerne oder Luftspulen zum Einsatz kommen.
Wie beeinflusst die Wicklung die Induktivität des Ringkerns?
Die Induktivität eines Ringkerns wird primär durch die Anzahl der Wicklungen (N) und die Geometrie des Kerns bestimmt, und folgt der Formel L = (N² µi A) / l, wobei µi die effektive Permeabilität des Kernmaterials, A die Querschnittsfläche und l die mittlere magnetische Länge des Kerns ist. Für eine gegebene Kerngeometrie und Materialeigenschaft (µi, A, l), erhöht sich die Induktivität quadratisch mit der Anzahl der Wicklungen. Bei der Auswahl der Wicklungsanzahl ist auch die gewünschte Betriebsfrequenz, die Strombelastbarkeit und die maximal zulässige Sättigungsflussdichte zu berücksichtigen.
Kann der T 157-6 für Leistungstransformatoren verwendet werden?
Der T 157-6 ist primär für Signal- und HF-Anwendungen konzipiert, wo Linearität und geringe Verluste entscheidend sind. Während er für bestimmte Leistungskoppler oder Impuls-Transformatoren mit relativ geringer Leistung geeignet sein kann, ist er nicht die erste Wahl für allgemeine Leistungstransformatoren in Netzteilen oder Motortreibern, die oft auf Ferriten mit höherer Permeabilität oder Silizium-Stahl-Kernen basieren, um höhere magnetische Flussdichten und Leistungen zu bewältigen. Die geringere Permeabilität des Amidon-Materials limitiert die erreichbare Induktivität bei gleicher Windungszahl im Vergleich zu Ferriten.
Wie vermeide ich Verluste und Sättigung bei der Verwendung des T 157-6?
Um Verluste und Sättigung zu vermeiden, sollten Sie sicherstellen, dass die Strombelastung und die maximalen magnetischen Flussdichten innerhalb der Spezifikationen des Kernmaterials liegen. Die Verlustfaktoren sind bei Amidon-Kernen generell gering, aber bei zu hohen Frequenzen oder zu starken magnetischen Feldern können diese ansteigen. Die Sättigung wird primär durch die Spitzenstromdichte bestimmt. Eine sorgfältige Berechnung der erforderlichen Induktivität und eine entsprechende Auswahl der Wicklungsanzahl, basierend auf den gegebenen Stromanforderungen und der Betriebsfrequenz, sind entscheidend. Das Design der Spule, das die Ausnutzung der magnetischen Eigenschaften des Kerns maximiert und gleichzeitig die Kupferverluste minimiert, ist ebenfalls wichtig.
Was bedeutet die Angabe „Amidon“ im Zusammenhang mit Ringkernen?
Amidon ist ein Markenname für eine bestimmte Art von Pulverkernmaterial, das aus sehr feinen Partikeln von magnetischem Metall (oft Eisenpulver) besteht, die mit einem nicht-leitenden Bindemittel (wie z.B. einem Harz) isoliert und dann zu einem Ring geformt werden. Dieses Material bietet im Vergleich zu monolithischen Ferriten eine sehr niedrige Permeabilität und eine hohe Resistivität, was zu deutlich geringeren Wirbelstromverlusten bei hohen Frequenzen führt. Es ist bekannt für seine Linearität und geringe Sättigungsneigung.
Ist der T 157-6 für Entkopplungsfilter (De-coupling) geeignet?
Der T 157-6 Amidon-Ringkern ist eher für HF-Filter und Impulsanwendungen optimiert. Für allgemeine Entkopplungsfilter in Stromversorgungen, wo oft hohe Induktivitäten bei niedrigeren Frequenzen benötigt werden, sind Ferritkerne mit höherer Permeabilität oder monolithische Induktivitäten oft die bevorzugte Wahl. Die geringere Permeabilität des Amidon-Materials bedeutet, dass eine höhere Anzahl von Windungen erforderlich wäre, um eine vergleichbare Induktivität zu erreichen, was zu höheren ohmschen Verlusten führen kann und die Effizienz beeinträchtigt.
