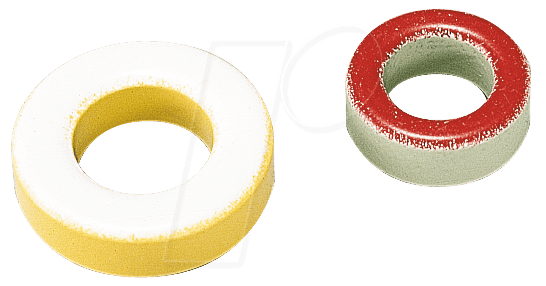

Hochleistungs-Eisenpulver-Ringkern T 106-26: Optimale Induktivität für anspruchsvolle Elektronikanwendungen
Der T 106-26 Eisenpulver-Ringkern ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und stabile Induktivität für ihre Schaltungen benötigen. Dieses hochqualitative Bauteil minimiert unerwünschte Verluste und überragt herkömmliche Ferritkerne in dynamischen Betriebsumgebungen durch seine überlegene Leistungsfähigkeit und Zuverlässigkeit. Wenn Sie eine effiziente Energiespeicherung oder Filterung in Schaltnetzteilen, DC/DC-Wandlern oder Hochfrequenzanwendungen anstreben, bietet dieser Ringkern die entscheidende Komponente für Ihren Erfolg.
Warum T 106-26 Eisenpulver-Ringkern? Überlegene Leistung und Designflexibilität
Im Vergleich zu Standard-Ferritkernen zeichnet sich der T 106-26 Eisenpulver-Ringkern durch seine herausragende Energieflussdichte und geringere Kernverluste aus, insbesondere bei höheren Temperaturen und wechselnden Frequenzen. Dies ermöglicht kompaktere Designs und eine verbesserte Effizienz Ihrer elektronischen Systeme. Die homogene Verteilung des Eisenpulvers im Bindemittel sorgt für eine gleichmäßige Permeabilität über das gesamte Volumen, was zu einer präziseren und vorhersagbareren Induktivität führt. Dies ist entscheidend für Anwendungen, bei denen schmale Toleranzen gefordert sind, um unerwünschte Resonanzen oder Instabilitäten zu vermeiden. Die robuste Konstruktion gewährleistet zudem eine hohe mechanische Festigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
Vorteile des T 106-26 Eisenpulver-Ringkerns
- Hohe Energieflussdichte: Ermöglicht kompaktere Wicklungen und damit kleinere und leichtere Bauteile.
- Geringe Kernverluste: Reduziert die Wärmeentwicklung und steigert die Gesamteffizienz des Systems.
- Temperaturstabilität: Behält seine magnetischen Eigenschaften auch bei wechselnden Betriebstemperaturen konstant bei.
- Gleichmäßige Permeabilität: Gewährleistet eine präzise und vorhersehbare Induktivität über den gesamten Kern.
- Breiter Frequenzbereich: Geeignet für eine Vielzahl von Anwendungen, von niedrigen bis zu mittleren Hochfrequenzen.
- Hohe Sättigungsflussdichte: Ermöglicht die Verarbeitung hoher Stromstärken, ohne dass der Kern in Sättigung gerät.
- Hervorragende mechanische Robustheit: Langlebig und widerstandsfähig gegen mechanische Einflüsse.
- Designflexibilität: Vielfältige Wicklungsmöglichkeiten erlauben die Anpassung an spezifische Induktivitätswerte und Stromanforderungen.
Anwendungsgebiete und Kernmaterial-Charakteristik
Der T 106-26 Eisenpulver-Ringkern findet breite Anwendung in einer Vielzahl von energiebezogenen Elektronikkomponenten. Seine Eignung für Hochstromanwendungen macht ihn zu einer bevorzugten Wahl für Induktivitäten in Schaltnetzteilen, wo er eine effiziente Energiespeicherung und -übertragung gewährleistet. In DC/DC-Wandlern spielt er eine Schlüsselrolle bei der Glättung von Ausgangsspannungen und der Minimierung von Ripple-Strömen, was zu stabileren und saubereren Ausgängen führt. Darüber hinaus wird er erfolgreich in PFC (Power Factor Correction)-Schaltungen eingesetzt, um die Leistungsfaktorqualität zu verbessern und die Effizienz zu steigern. Seine Eigenschaften eignen sich ebenfalls hervorragend für Drosseln in Audio-Frequenzweichen, wo eine präzise Filterung entscheidend für die Klangqualität ist. Auch in Breitband-Übertragungsleitungen und als Komponente in elektromagnetischen Interferenzfiltern (EMI) beweist dieser Ringkern seine Vielseitigkeit. Das verwendete Eisenpulver ist speziell auf die Bedürfnisse von Leistungselektronikanwendungen abgestimmt. Es besteht aus feinsten Eisenpartikeln, die mit einem isolierenden Bindemittel verbunden sind. Diese Struktur minimiert Wirbelströme innerhalb des Materials, was zu einer signifikanten Reduktion der Kernverluste führt, insbesondere bei höheren Betriebsfrequenzen. Die Permeabilität des Materials liegt in einem Bereich, der eine hohe Induktivität bei gleichzeitig guter Linearität ermöglicht. Die hohe Sättigungsflussdichte von Eisenpulvermaterialien erlaubt es, dass diese Kerne auch bei hohen Stromdichten noch Leistung bringen können, ohne zu stark in die Sättigung zu gehen und somit die Induktivität zu verlieren. Dies ist ein entscheidender Vorteil gegenüber reinen Ferritmaterialien in vielen Leistungselektronikanwendungen. Die Wahl des richtigen Bindemittels ist ebenfalls kritisch; es muss nicht nur die mechanische Integrität gewährleisten, sondern auch elektrisch isolierend sein und die magnetischen Eigenschaften des Eisenpulvers nicht negativ beeinflussen.
Technische Spezifikationen und Materialeigenschaften
Die Spezifikationen des T 106-26 Eisenpulver-Ringkerns sind auf maximale Leistung und Zuverlässigkeit in anspruchsvollen elektronischen Umgebungen ausgelegt. Die Außenabmessungen des Kerns, typischerweise im Bereich von 106 mm Außendurchmesser und 26 mm Höhe, bieten eine substanzielle Fläche für die Wicklung, was die Realisierung hoher Induktivitätswerte und die Handhabung von hohen Strömen ermöglicht. Die Kerngeometrie ist optimiert, um eine gleichmäßige Stromverteilung und minimale Streuung von Magnetfeldern zu gewährleisten. Die innere Permeabilität, ein Schlüsselparameter für die Induktivität, liegt im Bereich von 26 µ₀ bis 125 µ₀ (oder spezifische Werte je nach genauer Pulvermischung), was eine hohe Effizienz bei der Speicherung magnetischer Energie ermöglicht. Die Sättigungsflussdichte dieses Kernmaterials ist typischerweise über 1 Tesla, was seine Eignung für hohe Strombelastungen unterstreicht. Die Betriebstemperaturbereiche für Eisenpulverkerne sind oft sehr weitläufig und können -55°C bis +125°C oder sogar +150°C umfassen, was eine zuverlässige Funktion in extremen Umgebungsbedingungen sichert. Die spezifischen Verluste pro Volumeneinheit bei einer bestimmten Frequenz und Flussdichte sind signifikant niedriger als bei vergleichbaren Ferritkernen, was zu einer verbesserten Energieeffizienz führt.
| Eigenschaft | Spezifikation |
|---|---|
| Außendurchmesser (OD) | ~106 mm |
| Höhe (H) | ~26 mm |
| Innendurchmesser (ID) | Typische Werte können je nach Hersteller und spezifischem Modell variieren; präzise Angaben sind für die Wicklungsplanung essentiell. |
| Materialtyp | Eisenpulverkern mit hohem Energieflussdichte-Index |
| Permeabilität (µᵣ) | Variable Werte, typischerweise im Bereich von 26 bis 125, abhängig von der spezifischen Pulvermischung für optimierte Induktivität und Verlustcharakteristik. |
| Sättigungsflussdichte (Bsat) | Typischerweise > 1 Tesla, was hohe Strombelastbarkeit ohne signifikante Induktivitätsabnahme gewährleistet. |
| Betriebstemperaturbereich | Breiter Bereich, oft von -55°C bis +125°C (oder höher), für robuste Anwendungen. |
| Verlustcharakteristik | Geringe Kernverluste durch isolierte Eisenpartikel, optimiert für höhere Frequenzen und Stromdichten. |
| Anwendungsfrequenzbereich | Geeignet für den Einsatz in Schaltnetzteilen, DC/DC-Wandlern und PFC-Schaltungen, typischerweise von einigen kHz bis zu mehreren hundert kHz. |
Wicklung und Design-Optimierung
Die effektive Nutzung des T 106-26 Eisenpulver-Ringkerns erfordert eine durchdachte Wicklungsstrategie. Die Anzahl der Windungen (N) und der Drahtquerschnitt werden basierend auf der gewünschten Induktivität (L), dem Kernmaterial (Permeabilität µᵣ), dem effektiven magnetischen Weg (le) und der Querschnittsfläche (Ae) des Kerns berechnet. Die Grundformel für die Induktivität in einem Ringkern ist L = (µ₀ µᵣ N² Ae) / le. Für die Strombelastbarkeit ist es entscheidend, die maximale Stromdichte des verwendeten Drahtes zu berücksichtigen und sicherzustellen, dass der Kern nicht in Sättigung gerät. Dies wird durch die Sättigungsflussdichte des Kernmaterials (Bsat) und die Anzahl der Windungen bestimmt. Die Wahl des richtigen Drahttyps, wie z.B. emaillierter Kupferlackdraht, ist ebenfalls wichtig, um Isolationsanforderungen und thermische Belastbarkeit zu erfüllen. Mehrere Wicklungsvarianten sind denkbar, darunter Einzelwicklung für einfache Induktivitäten, Doppelwicklung für Kompensationszwecke oder zur Erzeugung von Mehrfachwicklungen für Transformatoren. Die symmetrische Anordnung der Wicklungen auf dem Ringkern ist essenziell, um eine gleichmäßige Magnetfeldverteilung zu erzielen und unerwünschte parasitäre Effekte zu minimieren. Bei der Dimensionierung der Wicklung für eine bestimmte Stromstärke ist es ratsam, eine Sicherheitsmarge einzuplanen, um Überhitzung und vorzeitigen Ausfall zu vermeiden. Die Berücksichtigung des Skin- und Proximity-Effekts bei höheren Frequenzen kann ebenfalls die Wahl des Drahttyps und der Wicklungstechnik beeinflussen, um Energieverluste zu minimieren.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil eines Eisenpulver-Ringkerns gegenüber einem Ferritkern?
Der Hauptvorteil eines Eisenpulver-Ringkerns liegt in seiner deutlich höheren Sättigungsflussdichte und geringeren Kernverlusten, insbesondere bei hohen Stromstärken und dynamischen Betriebsfrequenzen. Dies ermöglicht kompaktere Designs und eine höhere Energieeffizienz.
Für welche Art von Anwendungen ist der T 106-26 Eisenpulver-Ringkern am besten geeignet?
Der T 106-26 Eisenpulver-Ringkern ist ideal für Anwendungen in Schaltnetzteilen, DC/DC-Wandlern, PFC-Schaltungen, Motorsteuerungen und anderen Leistungselektronikbereichen, bei denen eine hohe Strombelastbarkeit und eine effiziente Energiespeicherung erforderlich sind.
Wie beeinflusst die Permeabilität die Leistung des Ringkerns?
Die Permeabilität (µᵣ) bestimmt, wie gut das Material magnetische Feldlinien leitet. Eine höhere Permeabilität führt zu einer höheren Induktivität bei gleicher Windungszahl. Bei Eisenpulverkernen sind die Permeabilitätswerte oft so gewählt, dass sie einen guten Kompromiss zwischen Induktivität, Sättigungsflussdichte und Verlusten bieten.
Welchen Einfluss hat die Temperatur auf die Leistung des T 106-26 Ringkerns?
Eisenpulverkerne sind für ihre gute Temperaturstabilität bekannt. Sie behalten ihre magnetischen Eigenschaften über einen weiten Temperaturbereich hinweg relativ konstant, was für zuverlässige Leistung in variablen Umgebungsbedingungen entscheidend ist.
Worauf sollte ich bei der Wicklung des T 106-26 Ringkerns achten?
Achten Sie auf die korrekte Berechnung der Windungszahl für die gewünschte Induktivität, die Auswahl des passenden Drahtquerschnitts für die maximale Strombelastbarkeit und die Vermeidung von Engstellen, die zu Überhitzung führen könnten. Eine gleichmäßige Wicklung minimiert parasitäre Effekte.
Wie kann ich sicherstellen, dass der Kern nicht in Sättigung gerät?
Die Sättigung tritt auf, wenn das Magnetfeld zu stark wird und das Material nicht mehr in der Lage ist, zusätzliche Feldlinien aufzunehmen. Dies wird durch die Sättigungsflussdichte des Kerns (Bsat) und die Stromstärke bestimmt. Eine korrekte Berechnung der maximalen Induktivität und Strombelastbarkeit unter Berücksichtigung von Bsat ist unerlässlich.
Was sind die typischen Verluste in einem Eisenpulver-Ringkern im Vergleich zu anderen Materialien?
Eisenpulverkerne weisen im Allgemeinen niedrigere Kernverluste auf als Ferritkerne, insbesondere bei höheren Frequenzen und Stromstärken. Dies liegt an der Struktur der isolierten Eisenpartikel, die Wirbelströme reduzieren.
