STW 20NK50Z STM – MOSFET, N-CH+Z-Dio, 500V, 17A, 190W, TO-247: Präzision für anspruchsvolle Schaltanwendungen
Der STW 20NK50Z STM – MOSFET ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und leistungsstarke Komponente für anspruchsvolle Schaltungen benötigen. Speziell entwickelt für Anwendungen, die hohe Spannungsfestigkeit und präzise Schalteigenschaften erfordern, übertrifft dieser MOSFET Standardbausteine durch seine integrierte Schutzfunktion und optimierte Performance.
Überlegene Leistung und Zuverlässigkeit durch integrierte Schutzdiode
Die herausragende Eigenschaft des STW 20NK50Z STM – MOSFET liegt in seiner Kombination aus einem leistungsfähigen N-Kanal-MOSFET und einer integrierten Zener-Diode. Diese synergistische Integration bietet einen signifikanten Vorteil gegenüber herkömmlichen MOSFETs, die oft zusätzliche externe Schutzkomponenten erfordern. Die integrierte Zener-Diode schützt den MOSFET effektiv vor Überspannungsspitzen, die in Schaltnetzteilen, Motorsteuerungen und anderen induktiven Lasten häufig auftreten können. Dies erhöht nicht nur die Lebensdauer des Bauteils, sondern stabilisiert auch das gesamte Schaltungssystem und reduziert das Risiko von Ausfällen.
Technische Spezifikationen und Vorteile im Detail
Der STW 20NK50Z STM – MOSFET wurde für anspruchsvolle elektrische Umgebungen konzipiert. Seine beeindruckende Spannungsfestigkeit von 500V ermöglicht den Einsatz in Systemen mit entsprechend hohen Potenzialdifferenzen. Mit einem kontinuierlichen Drain-Strom von 17A und einer maximalen Verlustleistung von 190W bietet er ausreichend Reserven für eine Vielzahl von Hochleistungsanwendungen. Das TO-247-Gehäuse gewährleistet eine exzellente thermische Anbindung und ermöglicht eine effiziente Wärmeableitung, was für den Dauerbetrieb unter Last entscheidend ist.
- Hohe Spannungsfestigkeit: 500V garantieren Betriebssicherheit in Hochspannungsanwendungen.
- Robustheit durch Zener-Diode: Integrierter Schutz vor Überspannungen maximiert die Lebensdauer und Systemstabilität.
- Leistungsstark: 17A kontinuierlicher Drain-Strom und 190W Verlustleistung für anspruchsvolle Lasten.
- Effiziente Kühlung: Das TO-247-Gehäuse ermöglicht eine optimierte Wärmeabfuhr.
- N-Kanal-MOSFET-Technologie: Bietet schnelle Schaltzeiten und geringe Einsteckwiderstände für hohe Effizienz.
- Vereinfachte Schaltungsentwicklung: Reduziert die Notwendigkeit externer Schutzkomponenten und spart Bauraum.
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Der STW 20NK50Z STM – MOSFET ist prädestiniert für den Einsatz in einer breiten Palette von industriellen und technischen Applikationen, bei denen Zuverlässigkeit, Effizienz und Schutz vor Spannungsspitzen im Vordergrund stehen. Dazu gehören:
- Schaltnetzteile (SMPS): Als primärer Schalter oder in PFC-Stufen zur Spannungsregelung und Energieeffizienz.
- Motorsteuerungen: Für die präzise Ansteuerung von Elektromotoren in industriellen Automatisierungssystemen, Elektrofahrzeugen und Robotik.
- Induktive Lastanwendungen: Wie z.B. Relais-Treiber, Solenoid-Ansteuerungen und Magnetventile, bei denen das Abschalten induktiver Lasten zu hohen Spannungsspitzen führen kann.
- Stromversorgungseinheiten: In Servern, Telekommunikationsgeräten und Industrieelektronik, wo hohe Zuverlässigkeit gefordert ist.
- Wechselrichter und Umrichter: Für die Umwandlung von Gleichstrom in Wechselstrom mit hoher Effizienz und Schutz.
- Leistungselektronik im Allgemeinen: Wo robuste und sicher ausgelegte Schaltelemente benötigt werden.
Detaillierte technische Merkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | N-Kanal MOSFET mit integrierter Zener-Diode |
| Spannungsfestigkeit (Vds) | 500V |
| Kontinuierlicher Drain-Strom (Id) | 17A |
| Maximale Verlustleistung (Pd) | 190W |

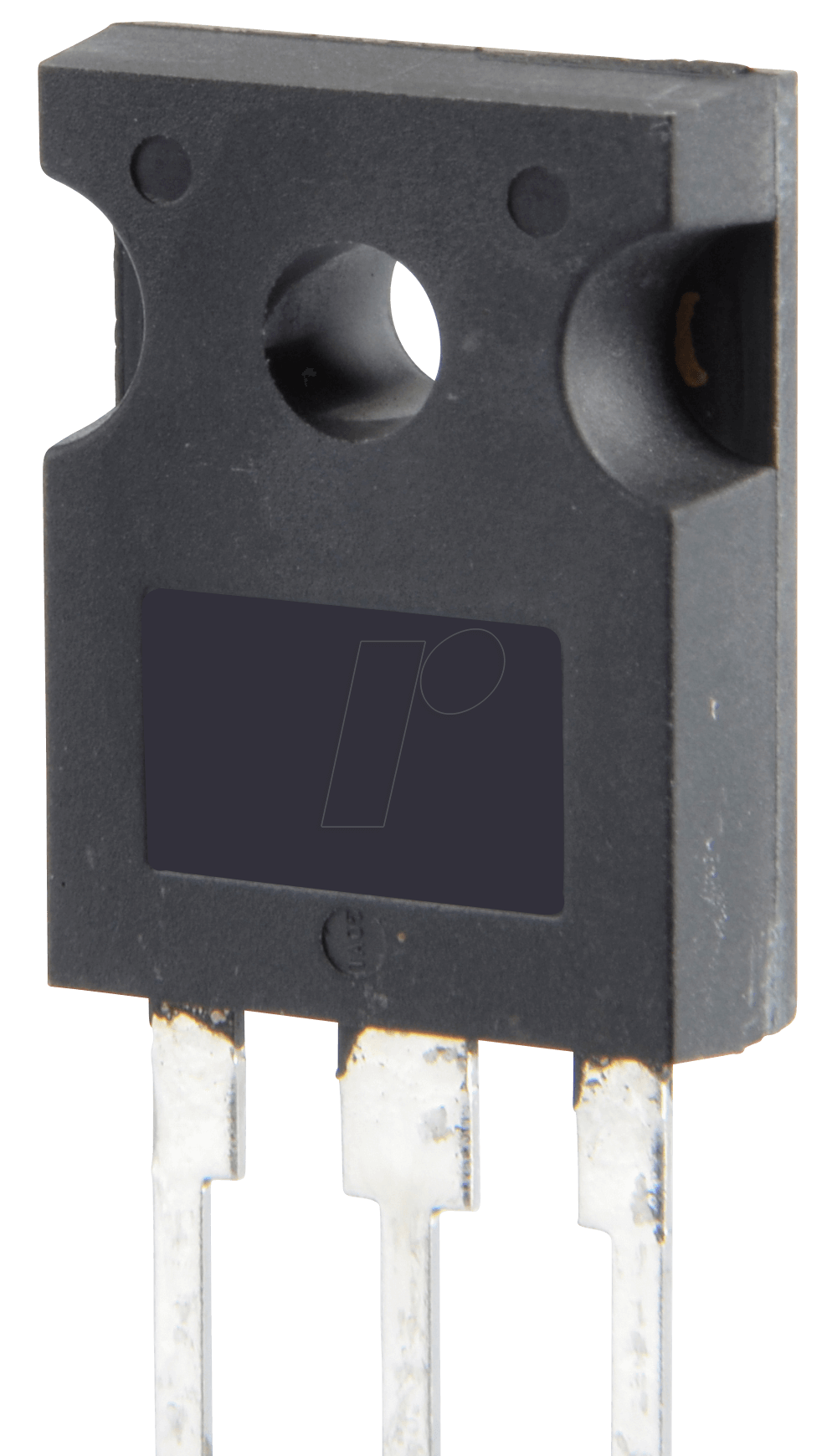

| Gehäusetyp | TO-247 |
| Gate-Schwellenspannung (Vgs(th)) | Typischer Wert im Bereich von 3V – 4.5V (variiert je nach Hersteller und spezifischer Charge, aber charakteristisch für leistungsstarke MOSFETs) |
| Einschaltwiderstand (Rds(on)) | Optimiert für geringen Verlust, typische Werte liegen im niedrigen mOhm-Bereich für die Nennspannung und Stromstärke, was hohe Effizienz im eingeschalteten Zustand garantiert. |
| Schutzfunktion | Integrierte Zener-Diode schützt vor Überspannungsspitzen und gewährleistet hohe Zuverlässigkeit. |
| Anwendungsspezifische Vorteile | Ideal für Schaltungen mit induktiven Lasten, wo die integrierte Diode externe Schutzbeschaltungen überflüssig macht. Ermöglicht kompaktere und kostengünstigere Designs. |
FAQ – Häufig gestellte Fragen zu STW 20NK50Z STM – MOSFET, N-CH+Z-Dio, 500V, 17A, 190W, TO-247
Was ist der Hauptvorteil des STW 20NK50Z STM – MOSFET gegenüber herkömmlichen MOSFETs?
Der Hauptvorteil liegt in der integrierten Zener-Diode. Diese schützt den MOSFET vor schädlichen Überspannungsspitzen, die bei der Abschaltung induktiver Lasten entstehen. Dies vereinfacht die Schaltungsentwicklung, spart Bauraum und Kosten für zusätzliche Schutzkomponenten und erhöht die Gesamtzuverlässigkeit des Systems.
In welchen Arten von Stromversorgungen kann dieser MOSFET eingesetzt werden?
Der STW 20NK50Z STM – MOSFET eignet sich hervorragend für Schaltnetzteile (SMPS), einschließlich solcher mit Leistungsfaktorkorrektur (PFC), sowie für allgemeine Stromversorgungseinheiten in Industrie- und Kommunikationsgeräten, Servern und Embedded-Systemen, die hohe Spannungsfestigkeit und Zuverlässigkeit erfordern.
Wie wirkt sich die integrierte Zener-Diode auf die Schaltdynamik aus?
Die integrierte Zener-Diode ist primär als Überspannungsschutz konzipiert und hat in der Regel keinen signifikanten negativen Einfluss auf die schnelle Schaltgeschwindigkeit des MOSFETs selbst, solange die Schaltung im normalen Betriebsbereich betrieben wird. Für die Schaltfrequenz sind andere Parameter wie Gate-Ladung und Drain-Kapazität wichtiger.
Ist das TO-247-Gehäuse für Hochleistungsanwendungen geeignet?
Ja, das TO-247-Gehäuse ist ein Standard für Leistungshalbleiter und bietet eine gute thermische Anbindung. Es ermöglicht eine effiziente Wärmeableitung, was für die Beherrschung der Verlustleistung von 190W und den Dauerbetrieb unter hoher Last unerlässlich ist. Eine angemessene Kühlkörperauslegung ist jedoch immer ratsam.
Muss ich zusätzliche Schutzschaltungen für den STW 20NK50Z STM – MOSFET verwenden, wenn ich induktive Lasten schalte?
Nein, die integrierte Zener-Diode bietet einen signifikanten Schutz gegen Überspannungsspitzen, die beim Abschalten induktiver Lasten auftreten. Für die meisten Standard-Anwendungen mit induktiven Lasten ist keine zusätzliche externe Schutzbeschaltung erforderlich, was die Schaltung vereinfacht und Kosten spart.
Welche Art von MOSFET ist der STW 20NK50Z STM – und was bedeutet N-Kanal?
Der STW 20NK50Z STM – ist ein N-Kanal-MOSFET. Das bedeutet, dass der Stromfluss zwischen Drain und Source durch die Ansteuerung des Gates mit einer positiven Spannung im Verhältnis zur Source ermöglicht wird. N-Kanal-MOSFETs sind aufgrund ihrer typischerweise höheren Ladungsträgermobilität oft leistungsfähiger und haben geringere Einschaltwiderstände als P-Kanal-MOSFETs.
Kann dieser MOSFET für Anwendungen mit Pulse-Width Modulation (PWM) verwendet werden?
Absolut. Der STW 20NK50Z STM – MOSFET ist aufgrund seiner schnellen Schaltzeiten und der hohen Verlustleistung sehr gut für PWM-Anwendungen geeignet, wie sie in Motorsteuerungen, Stromversorgungen und Dimmern üblich sind. Die integrierte Schutzdiode trägt zusätzlich zur Robustheit in dynamischen PWM-Betriebsarten bei.
