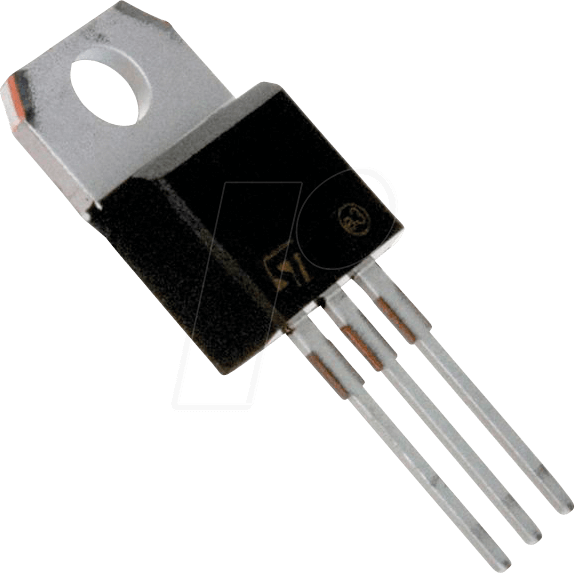

STP9NK60Z – MOSFET mit integrierter Zenerdiode: Maximale Leistung und Schutz für Ihre Elektronik
Sie suchen nach einer zuverlässigen Lösung für anspruchsvolle Schaltungen, die sowohl hohe Spannungen bewältigen als auch überragenden Schutz bietet? Der STP9NK60Z – ein N-Kanal-MOSFET mit integrierter Zenerdiode im TO220-Gehäuse – ist die ultimative Wahl für Entwickler und Ingenieure, die kompromisslose Performance und Integrität ihrer elektronischen Systeme gewährleisten möchten. Dieser MOSFET kombiniert robuste Schaltleistung mit einem entscheidenden Schutzmechanismus, um empfindliche Komponenten vor Überspannungen zu bewahren und die Lebensdauer Ihrer Geräte signifikant zu verlängern.
Die Überlegenheit des STP9NK60Z im Detail
Im Vergleich zu herkömmlichen MOSFETs, die oft zusätzliche externe Schutzkomponenten erfordern, bietet der STP9NK60Z eine integrierte Lösung, die Platz spart, die Komplexität reduziert und die Zuverlässigkeit erhöht. Die native Integration der Zenerdiode minimiert Parasiten und verbessert die Signalintegrität, was ihn zu einer idealen Komponente für fortschrittliche Schaltnetzteile, Motorsteuerungen, industrielle Automatisierung und Hochspannungsanwendungen macht.
Leistung und Effizienz: Herzstück jeder modernen Schaltung
Der STP9NK60Z wurde entwickelt, um den Herausforderungen moderner Leistungselektronik gewachsen zu sein. Mit einer maximalen Sperrspannung von 600V und einem kontinuierlichen Drain-Strom von 7A ist dieser MOSFET für eine Vielzahl von Anwendungen geeignet, bei denen Effizienz und Robustheit im Vordergrund stehen. Die geringe Durchlasswiderstand (RDS(on)) von nur 0,95 Ohm bei typischen Betriebsbedingungen reduziert Leistungsverluste und minimiert die Wärmeentwicklung, was eine höhere Effizienz und geringere Kühlungsanforderungen ermöglicht. Die Leistungsdissipation von 125W unterstreicht seine Fähigkeit, auch unter hoher Last zuverlässig zu arbeiten.
Integrierter Schutz: Die Zenerdiode als intelligenter Wächter
Ein herausragendes Merkmal des STP9NK60Z ist die integrierte Zenerdiode. Diese schützt den MOSFET und die angeschlossenen Schaltungskomponenten effektiv vor schädlichen Überspannungsspitzen. In Umgebungen, in denen Spannungsspitzen unvermeidlich sind, wie z.B. durch induktive Lasten oder Netzschwankungen, agiert die Zenerdiode als eine Art „Sicherheitsventil“, das überschüssige Energie ableitet und so die Systemintegrität bewahrt. Dies vereinfacht das Schaltungsdesign erheblich, da der Bedarf an externen Schutzdioden oft entfällt.
Anwendungsbereiche: Wo der STP9NK60Z glänzt
- Schaltnetzteile (SMPS): Optimale Leistung und Schutz für effiziente Stromversorgungen in Computern, TVs und Ladegeräten.
- Motorsteuerungen: Zuverlässige Schaltperformance für die präzise Steuerung von Gleich- und Wechselstrommotoren in industriellen und automobilen Anwendungen.
- Beleuchtungstechnik: Robuste Lösungen für LED-Treiber und andere Hochspannungs-Beleuchtungsanwendungen.
- Industrielle Automatisierung: Hohe Zuverlässigkeit und Schutz für Steuerungen, Sensoren und Aktoren in rauen Umgebungen.
- Solarenergie-Systeme: Effiziente Energieumwandlung und Schutz für Wechselrichter und Laderegler.
- Oberschwingungsfilter und PFC-Schaltungen: Gewährleistung der Netzqualität und Energieeffizienz.
Technische Spezifikationen im Überblick
| Spezifikation | Wert | Beschreibung |
|---|---|---|
| Produkttyp | MOSFET, N-Kanal mit integrierter Zenerdiode | Dieses Bauteil vereint die Vorteile eines leistungsfähigen Schalters mit einem integrierten Überspannungsschutz. |
| Gehäuse | TO-220 | Ein weit verbreitetes und robustes Gehäuse, das eine gute thermische Ableitung und einfache Montage auf Leiterplatten ermöglicht. |
| Maximale Sperrspannung (VDSS) | 600 V | Ermöglicht den Einsatz in Hochspannungsanwendungen und bietet eine hohe Sicherheit gegen Spannungsdurchschläge. |
| Kontinuierlicher Drain-Strom (ID) | 7 A | Geeignet für Anwendungen, die eine signifikante Strombelastbarkeit erfordern. |
| Leistungsdissipation (PD) | 125 W | Hohe thermische Belastbarkeit, die einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen gewährleistet. |
| Durchlasswiderstand (RDS(on)) | 0,95 Ω (typ.) | Niedriger Widerstand in eingeschaltetem Zustand reduziert Leistungsverluste und minimiert die Wärmeentwicklung. |
| Gate-Schwellenspannung (VGS(th)) | 2.5 V (typ.) | Definiert die Spannung, bei der der MOSFET beginnt zu leiten, was eine einfache Ansteuerung ermöglicht. |
| Integrierte Schutzdiode | Ja | Bietet einen direkten Schutz gegen Überspannungen, ohne zusätzliche externe Komponenten. |
| Schaltgeschwindigkeit | Schnelle Schaltzeiten | Optimiert für effizientes Schalten in modernen Pulsweitenmodulations-Anwendungen (PWM). |
Vorteile und Leistungsmerkmale
- Hohe Spannungsfestigkeit: 600V Nennspannung für Sicherheit in anspruchsvollen Umgebungen.
- Integrierter Schutz: Die native Zenerdiode schützt vor Überspannung und vereinfacht das Schaltungsdesign.
- Effiziente Leistung: Niedriger RDS(on) minimiert Verluste und maximiert die Energieeffizienz.
- Robustheit: Hohe Leistungsdissipation von 125W für zuverlässigen Betrieb unter Last.
- Vielseitigkeit: Geeignet für eine breite Palette von Hochleistungs- und Schutzanwendungen.
- Platzsparend: Reduziert die Notwendigkeit externer Komponenten und vereinfacht die Platinenbestückung.
- Zuverlässigkeit: Bewährte Technologie für langlebige und stabile elektronische Systeme.
FAQ – Häufig gestellte Fragen zu STP9NK60Z – MOSFET N-Ch+Z-Dio 600V 7A 125W 0,95R TO220
Was ist der Hauptvorteil der integrierten Zenerdiode in diesem MOSFET?
Der Hauptvorteil der integrierten Zenerdiode ist der direkte und effiziente Schutz des MOSFETs und der angeschlossenen Schaltungsteile vor schädlichen Überspannungsspitzen. Dies reduziert die Notwendigkeit für zusätzliche externe Schutzkomponenten, spart Platz und verbessert die Systemzuverlässigkeit.
Für welche Art von Anwendungen ist der STP9NK60Z besonders geeignet?
Der STP9NK60Z ist ideal für Hochspannungsanwendungen, Schaltnetzteile (SMPS), Motorsteuerungen, industrielle Automatisierung, Beleuchtungstechnik und Solarstromsysteme, bei denen sowohl hohe Schaltleistung als auch Überspannungsschutz erforderlich sind.
Wie beeinflusst der geringe Durchlasswiderstand (RDS(on)) die Leistung des Geräts?
Ein geringer Durchlasswiderstand von 0,95 Ohm bedeutet, dass der MOSFET bei eingeschaltetem Zustand nur wenig Energie als Wärme verbraucht. Dies führt zu einer höheren Gesamteffizienz der Schaltung, geringeren Leistungsverlusten und reduziert die Notwendigkeit für aufwendige Kühllösungen.
Ist das TO-220-Gehäuse für Hochleistungsanwendungen geeignet?
Ja, das TO-220-Gehäuse ist ein Standardgehäuse in der Leistungselektronik und bietet eine gute Balance zwischen thermischer Ableitung und mechanischer Stabilität. Die hohe Leistungsdissipation von 125W, die dieser MOSFET erreicht, wird durch das Gehäuse und entsprechende Montageverfahren unterstützt.
Muss ich bei der Ansteuerung des STP9NK60Z besondere Vorsichtsmaßnahmen beachten?
Wie bei allen MOSFETs ist es ratsam, die Gate-Ansteuerung mit geeigneten Treiberschaltungen zu realisieren, um schnelle und saubere Schaltübergänge zu gewährleisten. Die typische Gate-Schwellenspannung von 2,5V erleichtert die Ansteuerung mit gängigen Mikrocontrollern und Logikschaltungen.
Wie wirkt sich die Nennspannung von 600V auf die Einsatzmöglichkeiten aus?
Die hohe Nennspannung von 600V ermöglicht den Einsatz des MOSFETs in Anwendungen, die typischerweise höhere Spannungspegel aufweisen, wie z.B. in der Gebäudeinstallation, in industriellen Netzteilen oder in Systemen, die direkt an das Stromnetz angeschlossen sind. Sie bietet zudem einen größeren Sicherheitsspielraum.
Was bedeutet die integrierte Zenerdiode für die Lebensdauer des Bauteils?
Die integrierte Zenerdiode schützt den MOSFET vor Spannungsspitzen, die zu einer Überlastung und potenziellen Beschädigung führen könnten. Durch diesen Schutz wird die Lebensdauer des Bauteils signifikant erhöht und die Zuverlässigkeit des gesamten Systems verbessert.
