Hochleistungs-Leistungstransistor: STP80NF55L-06 MOSFET N-Kanal
Für anspruchsvolle Schaltungen, die höchste Effizienz und robuste Leistung erfordern, ist der STP80NF55L-06 N-Kanal MOSFET die ideale Lösung. Entwickelt für professionelle Anwender und Enthusiasten, die auf maximale Leistungsdichte und minimale Verluste angewiesen sind, bietet dieser MOSFET eine beispiellose Kontrolle über hohe Ströme in einer Vielzahl von Energieumwandlungsanwendungen.
Überlegene Leistung und Effizienz
Der STP80NF55L-06 setzt neue Maßstäbe in Sachen Leistungsfähigkeit durch seine herausragenden Eigenschaften. Mit einer maximalen Sperrspannung von 55 V und einem Dauerstrom von 80 A meistert er mühelos selbst die anspruchsvollsten Lastbedingungen. Der extrem niedrige Einschaltwiderstand (Rds(on)) von nur 0,0065 Ohm bei 400 A ist das entscheidende Merkmal, das ihn von Standardlösungen abhebt. Dieser geringe Rds(on) minimiert ohm’sche Verluste und reduziert die Wärmeentwicklung drastisch, was zu einer deutlich höheren Energieeffizienz und einer längeren Lebensdauer der gesamten Schaltung führt. Dies ist besonders kritisch in Anwendungen wie Schaltnetzteilen, Motorsteuerungen und Hochstrom-Schaltern, wo selbst geringe Verluste zu erheblichen Effizienzeinbußen und thermischen Problemen führen können.
Kerntechnologie und Designvorteile
Die technologische Basis des STP80NF55L-06 bildet die fortschrittliche STMicroelectronics PowerFLAT™-Technologie, die eine optimierte Silizium-Die-Größe mit einer effizienten Wärmeableitung kombiniert. Diese Architektur ermöglicht eine hohe Stromtragfähigkeit bei gleichzeitig kompakter Bauform und minimalem Platzbedarf auf der Leiterplatte. Das N-Kanal-Design prädestiniert ihn für den Einsatz als Hochseiten-Schalter oder als Hauptschaltelement in Buck- und Boost-Konvertern. Seine Gate-Ladung ist sorgfältig optimiert, um schnelle Schaltübergänge zu ermöglichen und die Verluste bei hohen Schaltfrequenzen zu minimieren. Dies ist entscheidend für die Realisierung kompakter und energieeffizienter Stromversorgungen.
Hauptvorteile des STP80NF55L-06
- Extrem niedriger Rds(on): Reduziert Leistungsverluste und Wärmeentwicklung signifikant, was zu höherer Effizienz und Zuverlässigkeit führt.
- Hohe Stromtragfähigkeit: Mit 80 A Dauerstrom und kurzzeitigen Spitzenströmen bewältigt er auch anspruchsvolle Lasten.
- Robuste Spannungsfestigkeit: 55 V bieten ausreichend Spielraum für gängige Niederspannungsanwendungen und bieten Schutz vor Spannungsspitzen.
- Schnelle Schaltgeschwindigkeiten: Optimierte Gate-Ladung ermöglicht effiziente Hochfrequenzschaltungen.

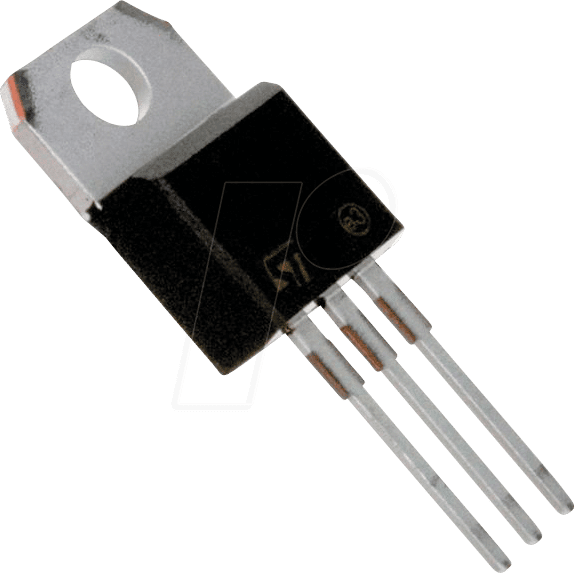

- TO-220 Gehäuse: Bietet eine bewährte und leicht zu handhabende Anschlussform mit guter thermischer Anbindung.
- Breites Anwendungsspektrum: Ideal für Schaltnetzteile, DC-DC-Wandler, Motorsteuerungen, LED-Treiber und Leistungsregler.
- Zuverlässigkeit: Gefertigt nach höchsten Qualitätsstandards für langlebigen Betrieb unter anspruchsvollen Bedingungen.
Technische Spezifikationen im Detail
Der STP80NF55L-06 ist ein N-Kanal MOSFET, der auf einem Silizium-Chip mit einer spezifischen Dotierung und Struktur basiert, um seine elektrischen Eigenschaften zu optimieren. Die Technologie hinter der Bezeichnung „NF“ impliziert oft eine fortschrittliche Fertigungstechnologie, die auf niedrige Einschaltwiderstände und hohe Schaltgeschwindigkeiten ausgelegt ist. Die Spannung von 55 V bezieht sich auf die maximale Drain-Source-Spannung (Vds), die der Transistor im ausgeschalteten Zustand sicher sperren kann. Die Stromstärke von 80 A ist die maximale kontinuierliche Drain-Stromstärke (Id), die der MOSFET bei einer bestimmten Gehäusetemperatur dauerhaft führen kann, bevor thermische Grenzwerte überschritten werden. Der Rds(on) wird unter spezifischen Testbedingungen (Vgs und Id) angegeben, und der Wert von 0,0065 Ohm ist außergewöhnlich niedrig und steht für eine exzellente Leitfähigkeit im eingeschalteten Zustand.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | MOSFET N-Kanal |
| Hersteller | STMicroelectronics (Annahme basierend auf „STP“) |
| Modellnummer | STP80NF55L-06 |
| Maximale Drain-Source Spannung (Vds) | 55 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | 80 A |
| Einschaltwiderstand (Rds(on)) bei Vgs=10V, Id=400A | 0,0065 Ohm (typisch) |
| Gate-Schwellenspannung (Vgs(th)) | 2 V – 4 V (typisch) |
| Gehäuse | TO-220 |
| Anwendungsschwerpunkte | Leistungsumwandlung, Motorsteuerung, Schaltnetzteile |
| Thermischer Widerstand Gehäuse-Umgebung (Rth(j-amb)) | Ca. 62.5 °C/W (typisch für TO-220 ohne Kühlkörper) |
Einsatzmöglichkeiten und Anwendungsbereiche
Der STP80NF55L-06 ist aufgrund seiner robusten Spezifikationen und seines extrem niedrigen Rds(on) für eine breite Palette von Hochleistungsanwendungen prädestiniert. In Schaltnetzteilen (SMPS) fungiert er als primärer Schalter, der die Effizienz bei der Umwandlung von Netzspannung in geregelte Gleichspannungen maximiert. Für industrielle Motorsteuerungen ermöglicht er präzise und verlustarme Ansteuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren, was zu Energieeinsparungen und einer verbesserten Leistung führt. Auch in LED-Treiberschaltungen für anspruchsvolle Beleuchtungssysteme oder in Power-Distribution-Units (PDUs) zur Steuerung hoher Ströme spielt dieser MOSFET seine Stärken aus. Seine Fähigkeit, hohe Ströme mit geringer Erwärmung zu schalten, ist entscheidend für die Miniaturisierung von Geräten und die Erfüllung strenger Energieeffizienzstandards. In der Automobilindustrie kann er beispielsweise für Hochstrom-Schaltanwendungen im Bordnetz eingesetzt werden. Die Wahl des TO-220-Gehäuses vereinfacht zudem die Integration in existierende oder neue Designs, insbesondere wenn eine Kühlkörperanbindung erforderlich ist.
Umgang und Integration
Die Integration des STP80NF55L-06 in Schaltungen erfordert die Beachtung grundlegender Designprinzipien für Hochfrequenz-MOSFETs. Eine sorgfältige Leiterplattenlayout-Gestaltung ist entscheidend, um parasitäre Induktivitäten und Kapazitäten zu minimieren, die die Schaltleistung beeinträchtigen könnten. Kurze, breite Leiterbahnen für Drain- und Source-Anschlüsse sowie eine gut definierte Gate-Ansteuerung sind unerlässlich. Die Ansteuerung des Gates sollte über einen geeigneten Gate-Treiber erfolgen, um die notwendigen Spannungspegel (typischerweise Vgs von 10V bis 15V für volle Ansteuerung) schnell und effizient zu erreichen. Die Wärmeableitung muss entsprechend der zu erwartenden Verlustleistung dimensioniert werden. Auch wenn der Rds(on) sehr niedrig ist, können bei 80 A Dauerstrom dennoch messbare Verluste auftreten, die eine effektive Kühlung erfordern. Dies kann durch die Verwendung eines passenden Kühlkörpers oder durch eine großflächige Kupferbahn auf der Leiterplatte erreicht werden, um die thermische Last zu verteilen.
FAQ – Häufig gestellte Fragen zu STP80NF55L-06 – MOSFET N-Kanal, 55 V, 80 A, Rds(on) 0,0065 Ohm, TO-220
Welche Art von Anwendungen eignet sich der STP80NF55L-06 besonders gut für?
Der STP80NF55L-06 ist ideal für Hochstrom-Schaltanwendungen, die hohe Effizienz erfordern. Dazu gehören Schaltnetzteile (SMPS), DC-DC-Wandler, Motorsteuerungen, LED-Treiber und Leistungsregler. Sein extrem niedriger Einschaltwiderstand macht ihn besonders wertvoll für Anwendungen mit hohem Strombedarf.
Ist der STP80NF55L-06 für den Einsatz in Netzteilen mit hoher Schaltfrequenz geeignet?
Ja, der STP80NF55L-06 wurde entwickelt, um schnelle Schaltübergänge zu ermöglichen. Seine optimierte Gate-Ladung und sein niedriger Rds(on) minimieren Schaltverluste, was ihn zu einer guten Wahl für Netzteile mit moderaten bis hohen Schaltfrequenzen macht, bei denen Effizienz entscheidend ist.
Welche Gate-Ansteuerspannung wird empfohlen, um den STP80NF55L-06 optimal zu betreiben?
Für eine vollständige Ansteuerung und um den geringen Rds(on) zu erreichen, wird typischerweise eine Gate-Source-Spannung (Vgs) von 10V bis 15V empfohlen. Genaue Werte entnehmen Sie bitte dem Datenblatt des Herstellers.
Wie wichtig ist die Wärmeableitung für den STP80NF55L-06?
Obwohl der STP80NF55L-06 einen sehr niedrigen Einschaltwiderstand aufweist, können bei dauerhafter Belastung mit hohen Strömen immer noch nennenswerte Verluste entstehen. Eine effektive Wärmeableitung, typischerweise durch die Verwendung eines Kühlkörpers oder eine gute thermische Anbindung an die Leiterplatte, ist daher unerlässlich, um Überhitzung und Beschädigung des Transistors zu vermeiden.
Kann der STP80NF55L-06 auch für höhere Spannungen als 55V eingesetzt werden?
Nein, die maximale Drain-Source-Spannung (Vds) des STP80NF55L-06 beträgt 55V. Eine Überschreitung dieser Spannung kann zu einem Durchschlag des Transistors führen und ihn permanent beschädigen. Für Anwendungen mit höheren Spannungen sind entsprechend höher spezifizierte MOSFETs erforderlich.
Welche Schutzschaltungen sollten bei der Verwendung des STP80NF55L-06 berücksichtigt werden?
Bei der Verwendung von Hochleistungs-MOSFETs wie dem STP80NF55L-06 sollten Schutzschaltungen gegen Spannungsspitzen (z.B. durch Freilaufdioden bei induktiven Lasten) und Überstrom vorgesehen werden. Ein geeigneter Gate-Schutz vor ESD und Überspannung am Gate ist ebenfalls empfehlenswert.
