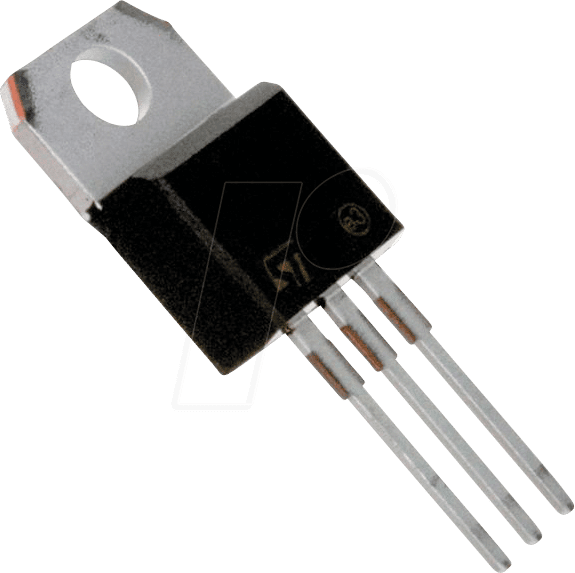

Leistungsstarke Schaltanforderungen meistern: Der STP45NF06 MOSFET
Sie benötigen eine zuverlässige Lösung für anspruchsvolle Schaltanwendungen, die Effizienz und Robustheit vereint? Der STP45NF06 – ein N-Kanal-MOSFET mit einer Nennspannung von 60V, einem Dauerstrom von 38A und einer Leistung von 80W – ist die ideale Komponente für Entwickler, Ingenieure und fortgeschrittene Bastler, die maximale Performance und Stabilität in ihren Schaltungen erwarten. Dieser MOSFET löst das Problem von Energieverlusten und Überhitzung bei hohen Lasten, indem er eine außergewöhnlich niedrige Durchlasswiderstand von nur 0,028 Ohm im voll durchgeschalteten Zustand bietet.
Überlegene Leistung und Effizienz für anspruchsvolle Schaltungen
Im Vergleich zu Standardlösungen zeichnet sich der STP45NF06 durch seine herausragenden elektrischen Eigenschaften aus, die ihn zur überlegenen Wahl für Anwendungen machen, bei denen Effizienz und thermisches Management kritisch sind. Die Kombination aus hoher Strombelastbarkeit, geringem RDS(on) und robuster Bauweise in einem TO220-Gehäuse minimiert Energieverluste und ermöglicht kompaktere Designs mit verbesserter Wärmeableitung. Dies bedeutet geringere Betriebstemperaturen, eine höhere Lebensdauer der gesamten Schaltung und eine zuverlässigere Funktionalität, selbst unter Dauerbelastung.
Technische Spezifikationen und Konstruktionsmerkmale
Der STP45NF06 N-Kanal-MOSFET ist für seine hohe Schaltgeschwindigkeit und seinen niedrigen Leckstrom bekannt, was ihn zu einer universell einsetzbaren Komponente für eine breite Palette von Leistungselektronikanwendungen macht. Seine Konstruktion ist auf maximale Zuverlässigkeit und Leistung ausgelegt.
Hauptmerkmale des STP45NF06:
- Hohe Strombelastbarkeit: Mit einem Dauerstrom von 38A bewältigt er problemlos hohe Lastströme, was ihn ideal für Motorsteuerungen, Stromversorgungen und Hochleistungs-Schaltanwendungen macht.
- Niedriger Durchlasswiderstand (RDS(on)): Der äußerst geringe Widerstand von 0,028 Ohm im voll durchgeschalteten Zustand reduziert die Energieverluste und die Wärmeentwicklung signifikant, was zu einer höheren Gesamteffizienz führt.
- Robuste Spannungsfestigkeit: Eine Drain-Source-Spannung von 60V bietet ausreichend Spielraum für die meisten Niederspannungs- und Mittelspannungsanwendungen.
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle und präzise Schaltvorgänge, was für PWM-Anwendungen (Pulsweitenmodulation) und Hochfrequenzschaltungen von entscheidender Bedeutung ist.
- TO220-Gehäuse: Dieses Standardgehäuse bietet eine gute thermische Anbindung an Kühlkörper und erleichtert die Montage auf Leiterplatten.
- Starke Gate-Ladungseigenschaften: Eine effiziente Gate-Ansteuerung ist für schnelle Schaltzeiten unerlässlich.
Anwendungsgebiete und Einsatzszenarien
Der STP45NF06 ist eine vielseitige Komponente, die in einer Vielzahl von Leistungselektronik- und Schaltanwendungen eingesetzt werden kann. Seine robusten Spezifikationen und seine Zuverlässigkeit machen ihn zur ersten Wahl für:
- Leistungsumrichter und Wechselrichter: Effiziente Umwandlung von Gleichstrom in Wechselstrom mit minimalen Verlusten.
- Schaltnetzteile (SMPS): Hohe Effizienz und Zuverlässigkeit für moderne Stromversorgungen.
- Motorsteuerungen: Präzise und reaktionsschnelle Steuerung von Gleichstrom- und bürstenlosen Gleichstrommotoren, z. B. in der Robotik oder bei Elektrofahrzeugen.
- Batteriemanagementsysteme: Zuverlässiges Schalten und Überwachen von Batteriebänken.
- Stromverteilung und Schutzschaltungen: Effizientes Schalten von Lasten und Schutz vor Überströmen.
- LED-Treiber: Effiziente Ansteuerung von Hochleistungs-LEDs in Beleuchtungsanwendungen.
- DIY-Projekte und Prototypen: Geeignet für ambitionierte Elektronikprojekte, bei denen Leistung und Zuverlässigkeit im Vordergrund stehen.
Detaillierte Produktmerkmale im Überblick
Um die Auswahl des STP45NF06 zu erleichtern, finden Sie hier eine Zusammenfassung der wichtigsten technischen Eigenschaften in Tabellenform.
| Merkmal | Spezifikation |
|---|---|
| MOSFET Typ | N-Kanal |
| Drain-Source-Spannung (VDS) | 60 V |
| Dauerstrom (ID) | 38 A |
| Max. Verlustleistung (PD) | 80 W (bei angepasster Kühlung) |
| Durchlasswiderstand (RDS(on)) | 0,028 Ω (typisch, bei VGS=10V) |
| Gate-Schwellenspannung (VGS(th)) | 2 V – 4 V (typisch) |
| Gehäusetyp | TO220 |
| Betriebstemperaturbereich | -55°C bis +150°C |
| Gate-Ladung (Qg) | Hohe Effizienz für schnelle Schaltvorgänge |
| Thermischer Widerstand (RthJC) | Typische Werte für TO220-Gehäuse, erfordern Kühlkörper bei hohen Leistungen |
Erweiterte technische Erläuterungen
Der STP45NF06 gehört zur Familie der Power-MOSFETs, die sich durch ihre Fähigkeit auszeichnen, hohe Ströme mit geringen Spannungsabfällen zu schalten. Das N-Kanal-Design bedeutet, dass der Transistor leitend wird, wenn eine positive Spannung an das Gate angelegt wird, relativ zur Source. Die bemerkenswert niedrige RDS(on) von 0,028 Ohm ist ein Schlüsselmerkmal, das auf eine optimierte Siliziumstruktur und Herstellungsprozesse hinweist. Dieser geringe Widerstand minimiert die Leistung, die in Form von Wärme dissipiert wird (P = I² R), was zu einer signifikant verbesserten Effizienz und geringeren Anforderungen an die Kühlung führt. Dies ist besonders vorteilhaft in leistungskritischen Anwendungen, bei denen Energieeinsparung und thermische Stabilität von höchster Bedeutung sind.
Die maximale Verlustleistung von 80W deutet auf das Potenzial des Bauteils hin, erfordert aber bei Dauerbelastung eine angemessene Wärmeableitung. Das Standard-TO220-Gehäuse ist hierfür gut geeignet, da es eine einfache Montage und Anbindung an externe Kühlkörper ermöglicht. Die effektive Wärmeableitung ist entscheidend, um die Betriebstemperatur innerhalb der Spezifikationen zu halten und die Lebensdauer des MOSFETs zu maximieren. Die Gate-Schwellenspannung (VGS(th)) im Bereich von 2V bis 4V macht den STP45NF06 kompatibel mit einer Vielzahl von Steuerlogiken, einschließlich vieler Mikrocontroller, die oft mit 3,3V oder 5V arbeiten. Eine effiziente Gate-Ansteuerung ist entscheidend für schnelle Schaltzeiten, was sich positiv auf die Effizienz und die Reduzierung von Schaltverlusten auswirkt, insbesondere in PWM-Anwendungen.
Die hohe Strombelastbarkeit von 38A im Dauerbetrieb, kombiniert mit der Spannungsfestigkeit von 60V, positioniert den STP45NF06 als eine äußerst flexible Lösung für zahlreiche Leistungselektronik-Designs, von robusten Stromversorgungen bis hin zu präzisen Motorsteuerungen. Seine Zuverlässigkeit und Leistungsfähigkeit in anspruchsvollen Umgebungen machen ihn zu einer wertvollen Komponente für professionelle Entwicklungen.
FAQ – Häufig gestellte Fragen zu STP45NF06 – MOSFET N-Ch 60V 38A 80W 0,028R TO220
F: Was bedeutet N-Kanal MOSFET und wie funktioniert es?
Ein N-Kanal MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein Halbleiterbauelement, das als elektronischer Schalter oder Verstärker fungiert. Im Fall eines N-Kanal-Typs wird der Stromfluss zwischen den Anschlüssen Drain und Source durch eine positive Spannung am Gate-Anschluss gesteuert. Wenn die Gate-Spannung einen bestimmten Schwellenwert überschreitet, bildet sich ein Kanal aus N-dotiertem Material, der den Stromfluss ermöglicht. Er verhält sich wie ein schaltbarer Widerstand, der sich je nach angelegter Gate-Spannung öffnet oder schließt.
F: Ist der STP45NF06 für hohe Schaltfrequenzen geeignet?
Ja, der STP45NF06 ist aufgrund seiner schnellen Schaltzeiten und der geringen Gate-Ladung gut für Anwendungen mit höheren Schaltfrequenzen geeignet. Die genaue Grenze hängt von der spezifischen Anwendung, der Ansteuerungslogik und der Effektivität der Kühlung ab. Für optimale Ergebnisse in Hochfrequenzanwendungen ist die sorgfältige Dimensionierung der Treiberschaltung und eine effiziente Wärmeabfuhr unerlässlich.
F: Welche Art von Kühlung wird für den STP45NF06 empfohlen?
Bei niedrigeren Lastströmen und Kurzzeitbetrieb kann der STP45NF06 möglicherweise ohne zusätzliche Kühlung auskommen, insbesondere wenn das TO220-Gehäuse gut belüftet ist. Für Dauerbetrieb bei mittleren bis hohen Stromlasten, die einen erheblichen Teil der maximalen Belastbarkeit ausnutzen, wird die Montage auf einem geeigneten Kühlkörper dringend empfohlen. Die Größe und Art des Kühlkörpers sollte basierend auf der berechneten Verlustleistung und der maximal zulässigen Betriebstemperatur dimensioniert werden.
F: Kann ich den STP45NF06 mit einer 5V Logik ansteuern?
Ja, da die typische Gate-Schwellenspannung (VGS(th)) des STP45NF06 im Bereich von 2V bis 4V liegt, kann er in der Regel auch mit einer 5V Logik angesteuert werden, um ihn vollständig durchzuschalten. Es ist jedoch ratsam, die Gate-Treiber-Spezifikationen zu überprüfen und sicherzustellen, dass die 5V genügend Spannung liefern, um einen niedrigen RDS(on)-Wert zu erreichen und die gewünschte Schaltgeschwindigkeit zu erzielen. Für maximale Leistung ist oft eine Gate-Ansteuerung mit 10V oder mehr erforderlich, aber die niedrige Schwelle ermöglicht auch niedrigere Ansteuerungsspannungen.
F: Welche Anwendungen eignen sich besonders gut für die geringe RDS(on) von 0,028 Ohm?
Die sehr niedrige Durchlasswiderstand von 0,028 Ohm ist ideal für Anwendungen, bei denen Energieeffizienz kritisch ist. Dazu gehören zum Beispiel Hochstrom-Schaltnetzteile, Motorsteuerungen, Wechselrichter für erneuerbare Energien und alle Systeme, bei denen minimierte Leistungsverluste und geringe Wärmeentwicklung Priorität haben. Diese Eigenschaft reduziert die Notwendigkeit für aufwendige Kühlkörper und ermöglicht kompaktere Designs.
F: Ist der STP45NF06 ein Entkopplungs-MOSFET oder ein Leistungsschalter?
Der STP45NF06 ist primär als Leistungsschalter konzipiert, der hohe Ströme mit geringen Verlusten schalten kann. Aufgrund seiner Eigenschaften eignet er sich hervorragend für Schaltanwendungen wie PWM-Steuerungen, Gleichstromumwandler und ähnliche Leistungselektronikschaltungen. Er kann zwar auch für Entkopplungszwecke verwendet werden, aber seine Stärken liegen klar im Bereich der Leistungssteuerung.
F: Wie unterscheiden sich die N-Kanal und P-Kanal MOSFETs und wann verwende ich welchen?
N-Kanal MOSFETs schalten, wenn eine positive Spannung am Gate liegt, und sind typischerweise für höhere Ströme und niedrigere RDS(on-Werte optimiert. Sie werden oft als „Low-Side-Schalter“ (unterhalb der Last) oder in Brückenschaltungen verwendet. P-Kanal MOSFETs schalten, wenn eine negative Spannung am Gate liegt, und sind oft für höhere Spannungen und geringere Ströme gedacht. Sie werden häufig als „High-Side-Schalter“ (oberhalb der Last) in Anwendungen wie der Batterieladung oder der Steuerung von Lasten im positiven Zweig verwendet.
