STP24NF10 – Der Schlüssel zu effizienter Leistung in Ihren Projekten
Sind Sie auf der Suche nach einem zuverlässigen und leistungsstarken MOSFET für Ihre elektronischen Projekte? Der STP24NF10 N-Kanal MOSFET ist eine ausgezeichnete Wahl für eine Vielzahl von Anwendungen, von der Stromversorgung bis hin zur Motorsteuerung. Mit seinen beeindruckenden technischen Daten und dem robusten TO-220 Gehäuse bietet er die perfekte Balance zwischen Leistung, Effizienz und Benutzerfreundlichkeit. Entdecken Sie, wie dieser MOSFET Ihre Projekte auf das nächste Level heben kann!
Technische Daten, die überzeugen
Der STP24NF10 ist ein N-Kanal MOSFET, der für seine hohe Leistungsfähigkeit und Zuverlässigkeit bekannt ist. Hier sind die wichtigsten technischen Daten im Überblick:
- Kanaltyp: N-Kanal
- Maximale Drain-Source-Spannung (Vds): 100 V
- Kontinuierlicher Drain-Strom (Id): 26 A
- Rds(on) (Drain-Source-Widerstand bei Einschaltung): 0,06 Ohm
- Gehäuse: TO-220
Diese Spezifikationen machen den STP24NF10 zu einem idealen Bauteil für Anwendungen, die eine hohe Schaltgeschwindigkeit, geringe Verluste und eine robuste Konstruktion erfordern. Der niedrige Rds(on) Wert minimiert die Leistungsverluste während des Betriebs, was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt. Dies ist besonders wichtig in Anwendungen, bei denen Energieeffizienz eine entscheidende Rolle spielt.
Anwendungsbereiche: Vielseitigkeit für Ihre Projekte
Der STP24NF10 ist ein echter Allrounder und eignet sich für eine breite Palette von Anwendungen. Hier sind einige Beispiele, wie Sie diesen MOSFET in Ihren Projekten einsetzen können:
- Stromversorgungen: Ideal für Schaltregler, DC-DC-Wandler und andere Stromversorgungsschaltungen.
- Motorsteuerungen: Perfekt für die Steuerung von Elektromotoren in Robotern, Modellbau und anderen Anwendungen.
- Beleuchtungssysteme: Effiziente Steuerung von LED-Beleuchtung und anderen Beleuchtungssystemen.
- Audio-Verstärker: Kann in Class-D-Verstärkern für eine hohe Effizienz eingesetzt werden.
- Solaranlagen: Zur Steuerung und Optimierung der Energieübertragung in Solarsystemen.
Die Vielseitigkeit des STP24NF10 macht ihn zu einem unverzichtbaren Bauteil in jeder Elektronik-Werkstatt. Egal, ob Sie ein erfahrener Ingenieur oder ein begeisterter Hobbybastler sind, dieser MOSFET wird Ihnen helfen, Ihre Projekte erfolgreich umzusetzen.
Warum der STP24NF10 die richtige Wahl ist
Es gibt viele MOSFETs auf dem Markt, aber der STP24NF10 zeichnet sich durch seine Kombination aus Leistung, Zuverlässigkeit und Benutzerfreundlichkeit aus. Hier sind einige Gründe, warum er die richtige Wahl für Ihre Projekte ist:
- Hohe Effizienz: Der niedrige Rds(on) Wert minimiert die Leistungsverluste und sorgt für eine hohe Energieeffizienz.
- Robuste Konstruktion: Das TO-220 Gehäuse bietet eine gute Wärmeableitung und schützt den MOSFET vor Umwelteinflüssen.
- Einfache Integration: Der STP24NF10 lässt sich leicht in bestehende Schaltungen integrieren und ist mit vielen Standardkomponenten kompatibel.
- Zuverlässigkeit: Dieser MOSFET ist für seine hohe Zuverlässigkeit und lange Lebensdauer bekannt.
- Kosteneffektiv: Der STP24NF10 bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis.
Mit dem STP24NF10 investieren Sie in ein hochwertiges Bauteil, das Ihnen über Jahre hinweg zuverlässige Dienste leisten wird. Sie können sich darauf verlassen, dass er auch in anspruchsvollen Anwendungen seine Leistung bringt.

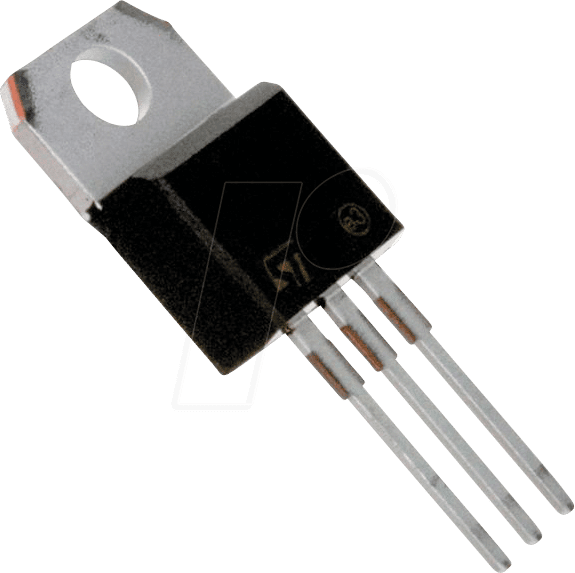

Ein Blick auf das TO-220 Gehäuse
Das TO-220 Gehäuse ist ein weit verbreitetes und beliebtes Gehäuse für Leistungshalbleiter. Es bietet eine gute Wärmeableitung und ermöglicht eine einfache Montage auf Kühlkörpern. Dies ist besonders wichtig bei Anwendungen, bei denen der MOSFET hohe Ströme schalten muss und sich dadurch erwärmt.
Das Gehäuse besteht aus einem isolierenden Material, das den MOSFET vor Kurzschlüssen und anderen Beschädigungen schützt. Die drei Anschlüsse (Gate, Drain und Source) sind klar gekennzeichnet und ermöglichen eine einfache Verdrahtung. Dank seiner robusten Bauweise ist das TO-220 Gehäuse ideal für den Einsatz in rauen Umgebungen.
So integrieren Sie den STP24NF10 in Ihre Schaltung
Die Integration des STP24NF10 in Ihre Schaltung ist denkbar einfach. Hier sind einige Tipps, die Ihnen den Einstieg erleichtern:
- Datenblatt studieren: Bevor Sie mit der Integration beginnen, sollten Sie das Datenblatt des STP24NF10 sorgfältig studieren. Hier finden Sie alle wichtigen Informationen zu den elektrischen Eigenschaften, den maximalen Betriebsbedingungen und den empfohlenen Beschaltungsvarianten.
- Geeigneten Kühlkörper verwenden: Wenn der MOSFET hohe Ströme schalten muss, ist es ratsam, einen Kühlkörper zu verwenden, um die Wärmeableitung zu verbessern. Achten Sie darauf, dass der Kühlkörper ausreichend dimensioniert ist, um die Wärme effektiv abzuführen.
- Gate-Vorwiderstand verwenden: Um den Gate-Strom zu begrenzen und den MOSFET vor Beschädigungen zu schützen, sollten Sie einen Gate-Vorwiderstand verwenden. Der Wert des Vorwiderstands hängt von der Schaltfrequenz und der Gate-Kapazität des MOSFETs ab.
- Schutzdiode verwenden: In induktiven Lasten, wie z.B. Motoren, kann es zu Spannungsspitzen kommen, wenn der MOSFET ausgeschaltet wird. Um den MOSFET vor diesen Spannungsspitzen zu schützen, sollten Sie eine Schutzdiode parallel zur Last schalten.
- Saubere Verdrahtung: Achten Sie auf eine saubere und ordentliche Verdrahtung, um Kurzschlüsse und andere Probleme zu vermeiden. Verwenden Sie hochwertige Kabel und Steckverbinder.
Mit diesen Tipps können Sie den STP24NF10 problemlos in Ihre Schaltung integrieren und von seinen Vorteilen profitieren. Bei Fragen stehen wir Ihnen gerne mit Rat und Tat zur Seite.
Wo Sie den STP24NF10 einsetzen können: Inspirierende Projektideen
Lassen Sie sich von diesen Projektideen inspirieren und entdecken Sie die vielfältigen Einsatzmöglichkeiten des STP24NF10:
- Smarte Haussteuerung: Steuern Sie Beleuchtung, Heizung und andere Geräte in Ihrem Zuhause mit einem intelligenten Steuerungssystem, das auf dem STP24NF10 basiert.
- Robotik: Bauen Sie Ihren eigenen Roboter und steuern Sie die Motoren mit dem STP24NF10.
- Drohnenbau: Verwenden Sie den STP24NF10 in der Motorsteuerung Ihrer Drohne für eine effiziente und zuverlässige Leistung.
- E-Bike-Controller: Entwickeln Sie einen eigenen Controller für Ihr E-Bike und optimieren Sie die Leistung und Reichweite.
- 3D-Drucker: Steuern Sie die Heizung und die Motoren Ihres 3D-Druckers mit dem STP24NF10.
Die Möglichkeiten sind endlos! Lassen Sie Ihrer Kreativität freien Lauf und entwickeln Sie innovative Projekte mit dem STP24NF10.
Sicherheitshinweise
Bei der Arbeit mit elektronischen Bauteilen ist es wichtig, die Sicherheitsvorkehrungen zu beachten. Hier sind einige wichtige Hinweise:
- ESD-Schutz: MOSFETs sind empfindlich gegenüber elektrostatischen Entladungen (ESD). Tragen Sie immer eine ESD-Schutzarmband, bevor Sie den MOSFET berühren.
- Spannungsbereich beachten: Achten Sie darauf, dass die Betriebsspannung innerhalb des zulässigen Bereichs liegt. Überschreiten Sie niemals die maximale Drain-Source-Spannung (Vds).
- Überhitzung vermeiden: Stellen Sie sicher, dass der MOSFET ausreichend gekühlt wird, um Überhitzung zu vermeiden. Verwenden Sie einen Kühlkörper, wenn erforderlich.
- Sicherheitsausrüstung: Tragen Sie immer eine Schutzbrille, um Ihre Augen vor Verletzungen zu schützen.
Durch die Beachtung dieser Sicherheitsvorkehrungen können Sie Unfälle vermeiden und Ihre Projekte sicher durchführen.
FAQ – Häufig gestellte Fragen zum STP24NF10
Hier finden Sie Antworten auf häufig gestellte Fragen zum STP24NF10:
- Frage: Was bedeutet Rds(on)?
Antwort: Rds(on) steht für Drain-Source-Widerstand im eingeschalteten Zustand. Es ist der Widerstand, den der MOSFET zwischen Drain und Source hat, wenn er leitend ist. Ein niedriger Rds(on) Wert bedeutet geringere Leistungsverluste und eine höhere Effizienz.
- Frage: Kann ich den STP24NF10 parallel schalten, um den Strom zu erhöhen?
Antwort: Ja, es ist möglich, mehrere STP24NF10 parallel zu schalten, um den Strom zu erhöhen. Beachten Sie jedoch, dass Sie sicherstellen müssen, dass die MOSFETs gleichmäßig angesteuert werden und dass die Wärmeableitung ausreichend ist. Es ist ratsam, einen kleinen Widerstand in Serie mit jedem Gate zu schalten, um die Stromverteilung zu verbessern.
- Frage: Welche Kühlkörpergröße benötige ich für den STP24NF10?
Antwort: Die benötigte Kühlkörpergröße hängt von der Verlustleistung des MOSFETs ab. Berechnen Sie die Verlustleistung anhand des Drain-Stroms und des Rds(on) Werts. Wählen Sie dann einen Kühlkörper, der die Wärme effektiv abführen kann. Beachten Sie die thermischen Widerstände des MOSFETs, des Kühlkörpers und der Isolierung.
- Frage: Ist der STP24NF10 Logic-Level-kompatibel?
Antwort: Nein, der STP24NF10 ist kein Logic-Level-MOSFET. Er benötigt eine Gate-Spannung von etwa 10 V, um vollständig einzuschalten. Wenn Sie ihn mit 3,3 V oder 5 V Logik ansteuern möchten, benötigen Sie eine Gate-Treiber-Schaltung.
- Frage: Wie schütze ich den STP24NF10 vor Überspannung?
Antwort: Um den STP24NF10 vor Überspannung zu schützen, können Sie eine Transienten-Suppressor-Diode (TVS-Diode) parallel zum Drain und Source schalten. Die TVS-Diode leitet Überspannungen ab und verhindert, dass der MOSFET beschädigt wird.
- Frage: Wo finde ich ein Datenblatt für den STP24NF10?
Antwort: Sie finden das Datenblatt des STP24NF10 auf der Webseite des Herstellers STMicroelectronics oder auf verschiedenen Elektronik-Webseiten wie AllDataSheet oder Datasheet Archive.
- Frage: Welche alternativen MOSFETs gibt es zum STP24NF10?
Antwort: Einige alternative MOSFETs zum STP24NF10 sind z.B. der IRF3205, der IRFZ44N oder der BUZ11. Die Auswahl des richtigen Alternativ-MOSFETs hängt von den spezifischen Anforderungen Ihrer Anwendung ab.
