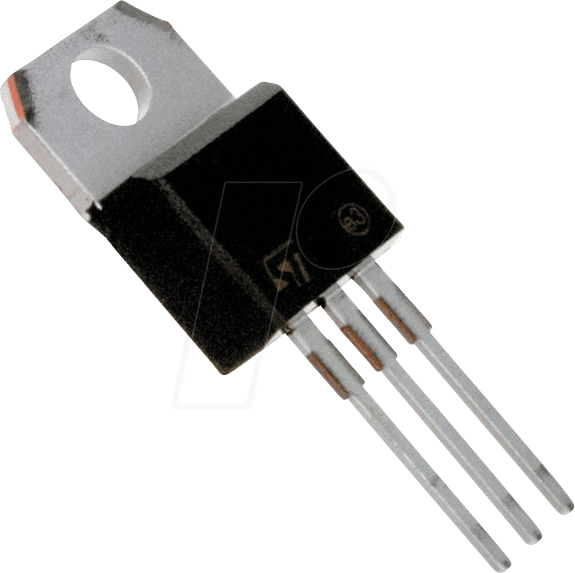

Maximale Leistung und Zuverlässigkeit: STP13N80K5 MOSFET für anspruchsvolle Anwendungen
Sie suchen eine leistungsstarke und zuverlässige Lösung für Ihre Schaltanwendungen, die auch unter extremen Bedingungen stabil bleibt? Der STP13N80K5 N-Kanal-MOSFET mit integrierter Zener-Diode ist die ideale Wahl für Ingenieure, Entwickler und professionelle Anwender, die höchste Effizienz und Schutz für ihre Schaltungen benötigen. Seine robusten Spezifikationen und die integrierten Schutzmechanismen machen ihn zur überlegenen Alternative gegenüber herkömmlichen MOSFETs ohne zusätzliche Schutzkomponenten.
Präzision und Leistungsfähigkeit: Der STP13N80K5 im Detail
Der STP13N80K5 repräsentiert die nächste Generation von Leistungs-MOSFETs, konzipiert für Anwendungen, bei denen Spannungsspitzen, hohe Ströme und thermische Belastungen an der Tagesordnung sind. Seine N-Kanal-Konfiguration sorgt für eine effiziente Schaltung mit geringem Einschaltwiderstand, während die integrierte Zener-Diode einen entscheidenden Mehrwert an Schutz und Zuverlässigkeit bietet. Dies vermeidet zusätzliche Bauteile und reduziert Komplexität und Kosten in Ihrer Schaltungsentwicklung.
Überlegene Vorteile des STP13N80K5
- Höhere Systemstabilität: Die integrierte Zener-Diode schützt den MOSFET effektiv vor Überspannungen und schützt somit die gesamte nachgeschaltete Elektronik vor schädlichen Spannungsspitzen, was zu einer deutlich erhöhten Betriebssicherheit führt.
- Optimierte Schaltungsdichte: Durch die Kombination von MOSFET und Zener-Diode in einem einzigen Bauteil wird die Anzahl der benötigten Komponenten reduziert, was zu kompakteren und leichter zu designenden Schaltungen führt.
- Geringer Einschaltwiderstand (Rdson): Mit einem Rdson von nur 0,37 Ohm minimiert dieser MOSFET Energieverluste während des Schaltvorgangs, was zu einer höheren Effizienz und reduzierten Wärmeentwicklung führt.
- Hohe Spannungsfestigkeit: Die Fähigkeit, Spannungen bis zu 800 V zu bewältigen, macht den STP13N80K5 ideal für Hochspannungsanwendungen wie Netzteile, Wechselrichter und industrielle Steuerungen.
- Robustheit und Langlebigkeit: Gefertigt nach höchsten Qualitätsstandards im TO-220-Gehäuse, bietet dieser MOSFET eine ausgezeichnete thermische Performance und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen.
- Vielseitige Anwendbarkeit: Von der Leistungselektronik in der Industrie bis hin zu spezialisierten Anwendungen in der Medizintechnik und erneuerbaren Energien – der STP13N80K5 bietet eine flexible und leistungsfähige Lösung.
- Effizientes Schalten bei hohen Strömen: Mit einem Dauerstrom von bis zu 12 A ermöglicht dieser MOSFET das zuverlässige Schalten hoher Ströme, was ihn für eine breite Palette von Leistungselektronikanwendungen prädestiniert.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation |
|---|---|
| Typ | N-Kanal-Leistungs-MOSFET mit integrierter Zener-Diode |
| Hersteller-Teilenummer | STP13N80K5 |
| Maximale Drain-Source-Spannung (Vds) | 800 V |
| Maximale Gate-Source-Spannung (Vgs) | ±30 V |
| Kontinuierlicher Drain-Strom (Id) bei 25°C | 12 A |
| Einschaltwiderstand (Rdson) bei Vgs=10V, Id=6.5A | 0,37 Ohm (typisch) |
| Gate-Ladung (Qg) | (Typische Werte sind im Datenblatt zu finden und hängen von der genauen Konfiguration ab, was eine schnelle und präzise Schaltung ermöglicht) |
| Gehäuse | TO-220 (Standard-Kunststoffgehäuse mit guter thermischer Ableitung) |
| Integrierter Schutz | Ja, Zener-Diode für Überspannungsschutz |
| Anwendungsbereiche | Schaltnetzteile, Inverter, Motorsteuerungen, Stromversorgungen, industrielle Automatisierung |
| Betriebstemperaturbereich | -55°C bis +150°C (typisch für Leistungsbauteile dieser Klasse) |
| Transkonduktanz (gfs) | (Wert hängt von der genauen Chipherstellung ab und ist im Datenblatt spezifiziert, bestimmt die Effizienz der Spannungssteuerung) |
Die technologische Überlegenheit: Warum STP13N80K5?
Der STP13N80K5 setzt sich durch seine fortschrittliche Halbleitertechnologie von Standard-MOSFETs ab. Die Kombination aus einer hochdotierten Kanalstruktur und optimierter Gate-Oxid-Technologie ermöglicht einen äußerst geringen Einschaltwiderstand (Rdson) bei gleichzeitig hoher Spannungsfestigkeit. Der Rdson von nur 0,37 Ohm ist ein entscheidender Faktor für die Energieeffizienz, da er die dissipierte Leistung während des Leitungsbetriebs minimiert. Dies führt zu weniger Wärmeentwicklung und ermöglicht den Einsatz in kompakteren Designs ohne überdimensionierte Kühllösungen.
Ein weiterer entscheidender Vorteil ist die integrierte Zener-Diode. In vielen Anwendungen sind Spannungsspitzen durch parasitäre Induktivitäten, Schaltüberschwinger oder externe Störungen unvermeidlich. Ohne einen geeigneten Schutz kann eine solche Überspannung die Gate-Oxid-Schicht des MOSFETs beschädigen und ihn zerstören. Die im STP13N80K5 integrierte Zener-Diode bietet einen sofortigen und zuverlässigen Schutzmechanismus. Bei Erreichen einer definierten Spannungspegelgrenze leitet die Zener-Diode die überschüssige Energie ab und hält die Gatespannung des MOSFETs in einem sicheren Bereich. Dies eliminiert die Notwendigkeit für zusätzliche externe Schutzkomponenten wie diskrete Zener-Dioden oder TVS-Dioden, was wiederum zu einer Reduzierung der Stücklistenkosten, einer einfacheren Leiterplattengestaltung und einer erhöhten Zuverlässigkeit der Gesamtschaltung führt.
Das TO-220-Gehäuse ist ein bewährter Standard in der Leistungselektronik. Es bietet eine gute Balance zwischen mechanischer Robustheit, thermischer Ableitung und Kosten. Durch die Befestigung mit einer Schraube auf einem Kühlkörper kann die Wärme effizient abgeführt werden, was einen stabilen Betrieb auch bei hoher Last gewährleistet. Die 800 V Sperrspannung und die 12 A Strombelastbarkeit eröffnen ein breites Spektrum an Einsatzmöglichkeiten, von der Stromversorgung in industriellen Maschinen über den Einsatz in Wechselrichtern für erneuerbare Energien bis hin zu komplexen Schaltungen in der Automobilindustrie.
Anwendungsbereiche: Wo der STP13N80K5 glänzt
Der STP13N80K5 ist prädestiniert für eine Vielzahl von Hochleistungsanwendungen, bei denen Effizienz, Zuverlässigkeit und Schutz im Vordergrund stehen. Seine herausragenden Eigenschaften machen ihn zur ersten Wahl für:
- Schaltnetzteile (SMPS): In Primär- und Sekundärseiten von Schaltnetzteilen ermöglicht der STP13N80K5 effiziente und stabile Stromversorgungen für Computer, Server, Telekommunikationsgeräte und Unterhaltungselektronik. Die hohe Spannungsfestigkeit und der geringe Rdson sind hierbei entscheidend.
- Wechselrichter und Solar-Inverter: Bei der Umwandlung von Gleichstrom in Wechselstrom, wie sie in Solarstromanlagen und unterbrechungsfreien Stromversorgungen (USVs) stattfindet, leistet der STP13N80K5 zuverlässige Dienste. Seine Fähigkeit, hohe Spannungen zu verarbeiten und dabei effizient zu schalten, ist hier von unschätzbarem Wert.
- Motorsteuerungen: In der industriellen Automatisierung und bei der Steuerung von Elektromotoren sorgt der MOSFET für präzise und effiziente Leistungsschaltungen. Die integrierte Zener-Diode schützt die Steuerschaltung vor transienten Spannungsspitzen, die bei der Schaltung induktiver Lasten auftreten können.
- Klimaanlagen und Wärmepumpen: Die Leistungselektronik in modernen Heizungs-, Lüftungs- und Klimaanlagen (HLK) profitiert von der Effizienz und Zuverlässigkeit des STP13N80K5.
- Beleuchtungstechnik: In Hochleistungs-LED-Treibern und anderen energieeffizienten Beleuchtungslösungen spielt der MOSFET eine zentrale Rolle bei der Regelung der Stromzufuhr.
- Industrielle Stromversorgungen: Robuste und zuverlässige Stromversorgungen für industrielle Maschinen und Anlagen, bei denen Ausfallzeiten kostspielig sind, profitieren von der Langlebigkeit und den Schutzfunktionen des Bauteils.
- Ladegeräte und Power Banks: Die Effizienz und die Schutzfunktionen sind auch bei der Entwicklung von leistungsfähigen und sicheren Ladegeräten und mobilen Stromspeichern von großer Bedeutung.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu STP13N80K5 – MOSFET N-Kanal + Z-Diode, 800 V, 12 A, Rdson 0,37 Ohm, TO-220
Was bedeutet „MOSFET N-Kanal“?
N-Kanal-MOSFETs sind Feldeffekttransistoren, bei denen der leitende Kanal aus negativ geladenen Elektronen besteht. Sie sind die am häufigsten verwendeten MOSFET-Typen in der Leistungselektronik aufgrund ihrer typischerweise besseren Performance hinsichtlich des Einschaltwiderstands und der Schaltgeschwindigkeit im Vergleich zu P-Kanal-MOSFETs.
Welchen Vorteil bietet die integrierte Zener-Diode?
Die integrierte Zener-Diode dient als Überspannungsschutz. Sie begrenzt die Spannung am Gate des MOSFETs auf ein sicheres Niveau und schützt somit das empfindliche Gate-Oxid vor Zerstörung durch transiente Spannungsspitzen. Dies vereinfacht die Schaltung, reduziert die Stücklistenkosten und erhöht die Zuverlässigkeit des Gesamtsystems.
Ist das TO-220-Gehäuse für Hochtemperaturanwendungen geeignet?
Ja, das TO-220-Gehäuse ist ein weit verbreitetes und gut erprobtes Gehäuse für Leistungshalbleiter. Mit entsprechender Montage auf einem Kühlkörper ermöglicht es eine effiziente Wärmeabfuhr, sodass der MOSFET auch unter Last zuverlässig in einem breiten Temperaturbereich betrieben werden kann, typischerweise von -55°C bis +150°C.
Wie beeinflusst der Rdson von 0,37 Ohm die Effizienz meiner Schaltung?
Ein niedriger Rdson von 0,37 Ohm bedeutet, dass der MOSFET beim Leiten des Stroms einen geringen Widerstand hat. Dies reduziert die Energieverluste in Form von Wärme (Leistung = Strom² x Widerstand). Eine geringere Verlustleistung führt zu höherer Gesamteffizienz der Schaltung, weniger Wärmeentwicklung und ermöglicht kompaktere Designs.
Kann der STP13N80K5 in Stromversorgungen für industrielle Steuerungen eingesetzt werden?
Absolut. Die hohe Spannungsfestigkeit (800 V), der Nennstrom (12 A) und der integrierte Überspannungsschutz machen den STP13N80K5 ideal für die robusten und zuverlässigen Stromversorgungen, die in industriellen Steuerungs- und Automatisierungssystemen benötigt werden.
Welche Art von Anwendungen sind mit 800 V Sperrspannung möglich?
Die 800 V Sperrspannung qualifizieren den MOSFET für eine Vielzahl von Hochspannungsanwendungen, darunter Hauptschaltnetzteile, Wechselrichter für erneuerbare Energien (z.B. Solarenergie), Hochspannungs-DC-DC-Wandler und Anwendungen im Bereich der elektrischen Mobilität, wo höhere Spannungslevel üblich sind.
Muss ich zusätzliche Schutzdioden verwenden, wenn ich den STP13N80K5 einsetze?
Nein, die integrierte Zener-Diode bietet bereits einen signifikanten Schutz gegen Überspannungen. Für sehr spezifische und extrem anspruchsvolle Anwendungen, die über die Spezifikationen der integrierten Diode hinausgehen, könnten zusätzliche Schutzmaßnahmen erwogen werden. In den meisten Standardanwendungen ist die integrierte Schutzfunktion jedoch ausreichend.
