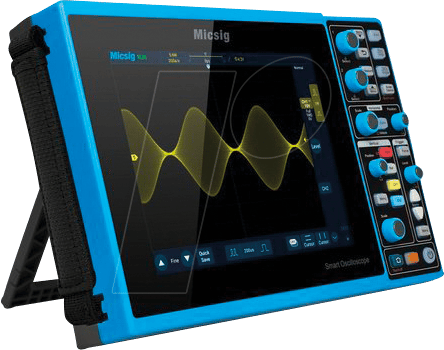

STO2302C – Das Handheld-Oszilloskop für Präzision und Mobilität
Für Ingenieure, Techniker und Entwickler, die auch unterwegs nicht auf präzise Messungen verzichten möchten, bietet das STO2302C Handheld-Oszilloskop die ideale Lösung. Es adressiert die Notwendigkeit, komplexe elektrische Signale zuverlässig zu analysieren, sei es in der Felddiagnose, der Prototypenentwicklung oder bei Wartungsarbeiten, ohne Kompromisse bei der Genauigkeit einzugehen. Dieses Gerät vereint die Leistung eines Labormessgeräts mit der Flexibilität eines portablen Instruments.
Überlegene Leistung und Benutzerfreundlichkeit
Das STO2302C hebt sich durch seine herausragende Bandbreite von 300 MHz und zwei unabhängige Kanäle von Standard-Handheld-Oszilloskopen ab. Diese Spezifikationen ermöglichen die detailgenaue Erfassung und Analyse auch schneller Signalverläufe, die für die moderne Elektronikentwicklung unerlässlich sind. Im Gegensatz zu Geräten mit geringerer Bandbreite, die kritische Details eines Signals übersehen können, liefert das STO2302C ein klares und präzises Abbild des Messobjekts.
Hervorragende Spezifikationen für anspruchsvolle Anwendungen
Die Kernkompetenz des STO2302C liegt in seiner Fähigkeit, eine breite Palette von elektrischen Phänomenen mit höchster Detailtreue zu visualisieren. Mit einer Echtzeit-Abtastrate, die schnelle Signaländerungen ohne Informationsverlust erfasst, und einer vertikalen Auflösung, die selbst kleinste Spannungsunterschiede sichtbar macht, ist es das präzise Werkzeug für kritische Messaufgaben.
Anwendungsbereiche des STO2302C
- Felddiagnose und Wartung: Schnelle und zuverlässige Fehlerlokalisierung an schwer zugänglichen Orten oder vor Ort, ohne dass das zu prüfende System zum Labor transportiert werden muss.
- Prototypenentwicklung und Debugging: Verifizierung von Schaltungsdesigns, Analyse von Timing-Problemen und Identifizierung von Störsignalen in Echtzeit während der Entwurfsphase.
- Ausbildung und Lehre: Vermittlung praktischer Messfähigkeiten und Verständnis von elektrischen Signalen durch anschauliche Visualisierung in akademischen und technischen Schulungen.
- Automobiltechnik: Analyse von Bussystemen, Sensorensignalen und Steuergeräten in Fahrzeugen.
- Industrielle Automatisierung: Überprüfung von Steuer- und Regelungssignalen in Produktionsanlagen.
Fortschrittliche Technologie für klare Messergebnisse
Das STO2302C ist mit fortschrittlichen Trigger-Funktionen ausgestattet, die eine präzise Erfassung von spezifischen Signalereignissen ermöglichen. Egal ob steigende oder fallende Flanken, Pulsbreiten oder Video-Signale – das Gerät hält das relevante Signalereignis stabil und messbar. Die integrierte Speicherung von Messkurven und Screenshots erleichtert die Dokumentation und den Vergleich von Messergebnissen, was gerade bei der Fehleranalyse und Produktvalidierung von unschätzbarem Wert ist.
Intuitive Bedienung und robustes Design
Trotz seiner leistungsstarken Technologie ist das STO2302C auf einfache Bedienung ausgelegt. Eine klare Menüführung und gut erreichbare Bedienelemente ermöglichen auch weniger erfahrenen Nutzern einen schnellen Einstieg. Das robuste Gehäuse schützt die empfindliche Elektronik vor Umwelteinflüssen und mechanischer Beanspruchung, was es zum idealen Begleiter für den täglichen Einsatz im Feld macht.
Technische Spezifikationen im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | STO2302C |
| Bandbreite | 300 MHz |
| Anzahl Kanäle | 2 |
| Abtastrate (Echtzeit) | Bis zu 1 GSa/s pro Kanal (geteilt bei paralleler Nutzung) |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe | Bis zu 28 Mpts pro Kanal |
| Trigger-Modi | Edge, Pulse Width, Video, Pattern, Alternate |
| Anzeigetechnologie | TFT-LCD Farbdisplay mit hoher Auflösung |
| Schnittstellen | USB (Host & Device) für Datentransfer und Fernsteuerung |
| Stromversorgung | Netzteil oder leistungsstarker Li-Ionen-Akku für mobile Einsätze |
| Abmessungen und Gewicht | Kompaktes und leichtes Handheld-Design für maximale Mobilität |
Maximale Signalgenauigkeit mit hoher Speichertiefe
Die großzügige Speichertiefe von bis zu 28 Mpts pro Kanal ist ein entscheidender Vorteil gegenüber vielen anderen Handheld-Oszilloskopen. Dies bedeutet, dass das STO2302C auch bei hohen Abtastraten lange Zeitabschnitte eines Signals aufzeichnen kann, ohne dabei Details zu verlieren. Dies ist essenziell für die Analyse von komplexen, zeitlich ausgedehnten Signalen oder die Untersuchung von transienten Ereignissen, die nur kurzzeitig auftreten. Die Fähigkeit, feine Signalstrukturen über längere Zeiträume zu erfassen, ermöglicht eine tiefgreifendere Analyse und präzisere Fehleridentifizierung.
Vielseitige Trigger- und Analysefunktionen
Das STO2302C bietet eine beeindruckende Palette an Trigger-Optionen, die weit über einfache Flankentrigger hinausgehen. Mit Modi wie Pulsbreiten-Trigger, Video-Trigger und Muster-Trigger können spezifische Signalformen oder ungewollte Muster, die auf Probleme hindeuten, zuverlässig erfasst werden. Dies spart wertvolle Zeit bei der Fehlersuche und ermöglicht eine schnelle Isolierung von Problemquellen. Darüber hinaus ermöglichen automatische Messfunktionen die direkte Anzeige von wichtigen Signalparametern wie Frequenz, Amplitude, Periodendauer und Effektivwert, ohne dass diese manuell berechnet werden müssen.
Hochauflösender Farbdisplay für optimale Lesbarkeit
Der integrierte TFT-LCD Farbdisplay des STO2302C bietet eine exzellente Bildqualität mit hoher Auflösung und lebendigen Farben. Dies verbessert die Lesbarkeit der dargestellten Signale erheblich, insbesondere bei der Unterscheidung von zwei oder mehr Kanälen oder bei der Anzeige von Details in komplexen Wellenformen. Die hohe Helligkeit und der weite Betrachtungswinkel sorgen dafür, dass die Messwerte auch unter schwierigen Lichtverhältnissen gut erkennbar sind, was die Ermüdung des Bedieners reduziert und die Effizienz steigert.
Nahtlose Konnektivität und Datenspeicherung
Die USB-Schnittstellen des STO2302C (Host und Device) ermöglichen eine flexible Datenverwaltung. Mit der USB-Host-Funktion können Messdaten und Screenshots direkt auf einem USB-Speicherstick gespeichert oder gedruckt werden. Die USB-Device-Funktion erlaubt die Anbindung an einen PC, um die Gerätesteuerung zu übernehmen, Daten im- und zu exportieren oder die aufgezeichneten Signale mit spezialisierter Software weiter zu analysieren. Diese Konnektivitätsoptionen machen das STO2302C zu einem integralen Bestandteil eines modernen Messplatzes.
Robuste Konstruktion für den Feldeinsatz
Das Gehäuse des STO2302C ist speziell für den Einsatz unter rauen Bedingungen konzipiert. Die widerstandsfähige Konstruktion schützt die empfindliche Elektronik vor Stößen, Staub und Feuchtigkeit, während das geringe Gewicht und die ergonomische Form für eine komfortable Handhabung sorgen, auch bei längeren Einsätzen. Der leistungsstarke Li-Ionen-Akku gewährleistet eine lange Betriebszeit ohne ständiges Aufladen, was die Mobilität und Flexibilität des Geräts weiter erhöht.
FAQ – Häufig gestellte Fragen zu STO2302C – Handheld-Oszilloskop, 300 MHz, 2 Kanäle
Welche Art von Signalen kann ich mit dem STO2302C analysieren?
Das STO2302C ist für die Analyse einer breiten Palette von analogen und digitalen Signalen geeignet, darunter Wechselspannungen, Gleichspannungen, pulsierende Signale, digitale Bus-Datenströme und mehr. Dank seiner 300 MHz Bandbreite und der hohen Abtastrate können auch schnelle Signaländerungen detailliert erfasst und analysiert werden.
Ist das STO2302C auch für Anfänger geeignet?
Ja, das STO2302C ist für professionelle Anwender konzipiert, bietet aber auch eine intuitive Benutzeroberfläche und automatische Messfunktionen, die den Einstieg für weniger erfahrene Nutzer erleichtern. Die klare Darstellung auf dem Farbdisplay und die gut strukturierten Menüs tragen zur einfachen Bedienung bei.
Wie lange hält der Akku des STO2302C bei voller Ladung?
Die genaue Akkulaufzeit kann je nach Nutzung variieren, jedoch ist das STO2302C mit einem leistungsstarken Li-Ionen-Akku ausgestattet, der für ausgedehnte Einsätze im Feld ausgelegt ist. In der Regel ermöglicht er mehrere Stunden ununterbrochenen Betriebs, was für typische Service- und Wartungsarbeiten ausreichend ist.
Kann ich mit dem STO2302C auch Messdaten auf einem PC speichern?
Ja, über die USB-Device-Schnittstelle lässt sich das STO2302C mit einem PC verbinden. Dies ermöglicht nicht nur die Fernsteuerung des Geräts, sondern auch den Export von Messdaten und Screenshots für weitere Analysen oder die Erstellung von Berichten.
Welche Trigger-Funktionen sind im STO2302C integriert?
Das STO2302C verfügt über eine umfassende Auswahl an Trigger-Funktionen, darunter Edge-Trigger (steigende und fallende Flanke), Pulsbreiten-Trigger zur Erfassung von Signalen mit spezifischer Pulsdauer, Video-Trigger für die Analyse von Videosignalen und Pattern-Trigger zur Erkennung von Signalmustern.
Wie unterscheidet sich das STO2302C von einem typischen Tischoszilloskop?
Der Hauptunterschied liegt in der Portabilität und dem integrierten Akkubetrieb, was das STO2302C ideal für den Einsatz außerhalb des Labors macht. Es bietet jedoch vergleichbare Kernfunktionen wie Bandbreite und Speichertiefe, die für viele professionelle Anwendungen ausreichen. Tischoszilloskope bieten oft eine noch höhere Leistung und mehr spezialisierte Funktionen für komplexe Laboranwendungen.
Ist das STO2302C auch für die Analyse von digitalen Signalen geeignet?
Ja, das STO2302C kann digitale Signale erfassen und visualisieren. Obwohl es keine dedizierte Logikanalysator-Funktionalität im Sinne mehrerer digitaler Kanäle bietet, können mit seinen zwei analogen Kanälen und den Trigger-Optionen wichtige Aspekte von digitalen Signalübergängen und Timings analysiert werden.
