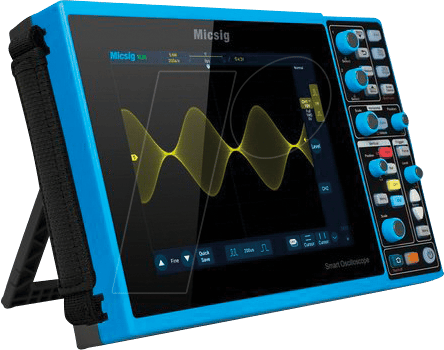

STO2202C – Ihr Präzisionsinstrument für anspruchsvolle Messungen im Feld
Das STO2202C Handheld-Oszilloskop mit 200 MHz Bandbreite und zwei Kanälen ist die ultimative Lösung für Ingenieure, Techniker und Entwickler, die exakte und zuverlässige Messungen unterwegs benötigen. Schluss mit Kompromissen bei der Genauigkeit, wenn Mobilität gefordert ist. Dieses Oszilloskop vereint kompakte Bauweise mit professioneller Leistung, um Signalanalysen direkt am Einsatzort zu ermöglichen.
Maximale Flexibilität und Leistung für Ihre Messaufgaben
Das STO2202C hebt die Feldmesstechnik auf ein neues Niveau. Mit einer Bandbreite von 200 MHz und zwei unabhängigen Kanälen können Sie komplexe Signale detailreich erfassen und analysieren. Dies ist entscheidend für die Fehlersuche in analogen und digitalen Schaltungen, die Charakterisierung von Kommunikationssignalen oder die Überprüfung von Stromversorgungen. Die intuitive Bedienung und das hochauflösende Farbdisplay sorgen für eine klare Darstellung Ihrer Messergebnisse, selbst unter widrigen Lichtverhältnissen.
Fortschrittliche Technologie für überlegene Signalintegrität
Im Vergleich zu einfacheren oder älteren Oszilloskop-Modellen bietet das STO2202C eine signifikant höhere Abtastrate und vertikale Auflösung. Dies ermöglicht die Erfassung feinster Signaldetails und transienter Ereignisse, die von weniger leistungsfähigen Geräten übersehen werden könnten. Die integrierten Trigger-Optionen sind vielseitig und präzise, was die Isolierung spezifischer Signalabschnitte erheblich erleichtert.
Hervorragende Mobilität und robuste Konstruktion
Speziell für den Einsatz im Feld konzipiert, zeichnet sich das STO2202C durch sein robustes Gehäuse und seine hohe Portabilität aus. Es ist widerstandsfähig gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit, was es zum idealen Begleiter für Außendienste, industrielle Anlagen oder Labore macht, in denen Platz begrenzt ist. Der langlebige Akku gewährleistet eine ausgedehnte Betriebszeit, sodass Sie sich auf Ihre Arbeit konzentrieren können, ohne ständig nach einer Stromquelle suchen zu müssen.
Intuitive Bedienung und umfassende Analysefunktionen
Das STO2202C vereinfacht komplexe Messungen durch eine benutzerfreundliche Oberfläche und eine logische Tastenanordnung. Automatikfunktionen und integrierte Messwerkzeuge reduzieren den Zeitaufwand für die Analyse erheblich. Zusätzliche Funktionen wie die Speicherung von Wellenformen, Masken-Tests und die Möglichkeit zur Datenübertragung auf einen PC erweitern die Einsatzmöglichkeiten und ermöglichen eine detaillierte Dokumentation und weiterführende Analysen.
Hauptmerkmale des STO2202C im Überblick
- 200 MHz Bandbreite: Erfasst hochfrequente Signale mit bemerkenswerter Detailgenauigkeit.
- 2 analoge Kanäle: Ermöglicht den gleichzeitigen Vergleich und die Analyse von zwei Signalpfaden.
- Hohe Abtastrate: Sichert die akkurate Wiedergabe von schnellen Signaländerungen.
- Leichtes und kompaktes Design: Ideal für den mobilen Einsatz und platzsparende Lösungen.
- Robustes Gehäuse: Bietet Schutz vor Umwelteinflüssen im Feld.
- Lange Akkulaufzeit: Ermöglicht ununterbrochenes Arbeiten über Stunden.
- Klares Farbdisplay: Bietet exzellente Lesbarkeit auch bei schwierigen Lichtverhältnissen.
- Vielfältige Trigger-Optionen: Präzise Erfassung und Isolierung von Signalereignissen.
- Umfassende automatische Messungen: Beschleunigt die Signalcharakterisierung.
Technische Spezifikationen und Materialien
| Eigenschaft | Beschreibung |
|---|---|
| Modell | STO2202C |
| Bandbreite | 200 MHz |
| Kanäle | 2 analoge Kanäle |
| Abtastrate (maximal pro Kanal) | Bis zu 1 GSa/s |
| Vertikale Auflösung | 8 Bit |
| Speichertiefe (pro Kanal) | Bis zu 28 Mpts |
| Anstiegszeit | ≤ 1.75 ns |
| Kopplung | DC, AC, GND |
| Eingangsimpedanz | 1 MΩ ± 2% parallel zu 15 pF ± 5 pF |
| Max. Eingangsspannung | 400V (DC + Peak AC) |
| Trigger-Typen | Edge, Pulse, Video, Slope, Pattern, Timeout, UART, LIN, CAN, SPI, I2C |
| Anzeige | 7-Zoll TFT-LCD (800 x 480 Pixel) |
| Schnittstellen | USB Host, USB Device, LAN |
| Stromversorgung | Integrierter Lithium-Ionen-Akku, externes Netzteil |
| Abmessungen | Kompakt, für Handheld-Nutzung optimiert |
| Gehäusematerial | Hochwertiger ABS-Kunststoff mit stoßabsorbierenden Elementen |
| Umgebungsbedingungen | Betriebstemperatur: 0°C bis +50°C; Luftfeuchtigkeit: ≤ 85% |
| Anwendungsbereiche | Fehlersuche, Entwicklung, Wartung, Qualitätskontrolle, Bildung |
Anwendungsgebiete für das STO2202C
- Industrielle Automatisierung: Überprüfung von Steuersignalen, Sensorik und Aktuatoren in Produktionsanlagen.
- Telekommunikation: Analyse von Basisbandsignalen, Protokollen und Störsignalen.
- Automobilindustrie: Diagnose von Steuergeräten, Bussystemen (CAN, LIN) und Sensoren.
- Elektronikentwicklung: Validierung von Designs, Debugging von Prototypen und Messungen an Schnittstellen.
- Forschung und Lehre: Demonstrations- und Analysemessungen in Universitäten und technischen Schulen.
- Wartung und Reparatur: Schnelle und präzise Fehlerlokalisierung an komplexen Geräten.
FAQ – Häufig gestellte Fragen zu STO2202C – Handheld-Oszilloskop, 200 MHz, 2 Kanäle
Welche Art von Signalen kann ich mit dem STO2202C analysieren?
Das STO2202C ist für die Analyse einer breiten Palette von analogen und digitalen Signalen konzipiert. Mit seiner 200 MHz Bandbreite und den zwei Kanälen können Sie sowohl langsame als auch schnelle Signale, wie z.B. Gleichspannung, Wechselspannung, pulsierende Signale, serielle Kommunikationsprotokolle (SPI, I2C, UART, CAN, LIN) und komplexe digitale Muster, präzise erfassen und untersuchen.
Ist das STO2202C auch für den Einsatz außerhalb des Labors geeignet?
Ja, absolut. Das STO2202C wurde explizit als Handheld-Gerät mit einem robusten Gehäuse und einem langlebigen Akku für den mobilen Einsatz entwickelt. Es ist widerstandsfähig gegenüber den Herausforderungen im Feld, wie Vibrationen, Staub und unterschiedlichen Temperaturbedingungen, was es zum idealen Werkzeug für Außendienste und den Einsatz an verschiedenen Standorten macht.
Wie einfach ist die Bedienung des Oszilloskops?
Die Bedienung des STO2202C ist darauf ausgelegt, intuitiv und benutzerfreundlich zu sein. Es verfügt über ein klares Farbdisplay und eine logisch angeordnete Tastenbelegung. Automatikfunktionen und integrierte Messwerkzeuge erleichtern die schnelle Erfassung und Analyse von Signalen, sodass auch Anwender mit weniger Erfahrung schnell produktiv arbeiten können.
Welche Vorteile bietet die integrierte Speicherschutzfunktion?
Die Funktion zur Speicherung von Wellenformen ermöglicht es Ihnen, interessante oder kritische Signalverläufe zu sichern und später wieder abzurufen oder zu analysieren. Dies ist besonders nützlich für die Dokumentation von Messergebnissen, die Fehleranalyse von intermittierenden Problemen oder den Vergleich von Messungen über einen längeren Zeitraum. Sie können die gespeicherten Daten auch auf einen PC übertragen.
Kann das STO2202C mit anderen Geräten verbunden werden?
Ja, das STO2202C ist mit mehreren Schnittstellen ausgestattet, darunter USB Host und USB Device für die Datenübertragung zu PCs oder externen Speichermedien. Darüber hinaus verfügt es über einen LAN-Anschluss, der eine Fernsteuerung und Datenübertragung über ein Netzwerk ermöglicht, was für automatisierte Testsysteme oder die zentrale Datenerfassung von Vorteil ist.
Wie lange hält der Akku des STO2202C?
Das STO2202C verfügt über einen integrierten Lithium-Ionen-Akku, der für eine ausgedehnte Betriebszeit im Feld ausgelegt ist. Die genaue Akkulaufzeit kann je nach Nutzungsszenario variieren, ist aber so konzipiert, dass Sie einen vollen Arbeitstag ohne Unterbrechungen durchgehende Messungen durchführen können.
Bietet das Oszilloskop auch Funktionen zur Fehlererkennung?
Ja, das STO2202C unterstützt verschiedene Trigger-Typen, einschließlich verschiedener serieller Protokoll-Trigger (UART, LIN, CAN, SPI, I2C). Dies, kombiniert mit der Möglichkeit, Masken-Tests durchzuführen, erleichtert die schnelle Identifizierung von Fehlern und Abweichungen von definierten Standards, was für die Qualitätskontrolle und die Fehlerbehebung unerlässlich ist.
