Der STM32G431RBT6: Ihr Hochleistungs-Mikrocontroller für anspruchsvolle Embedded-Anwendungen
Entwickeln Sie komplexe Embedded-Systeme, die höchste Präzision, Geschwindigkeit und Energieeffizienz erfordern? Der STM32G431RBT6, ein leistungsstarker Mikrocontroller basierend auf dem ARM® Cortex®-M4F Kern, ist die ideale Wahl für Ingenieure und Entwickler, die eine robuste und vielseitige Lösung für anspruchsvolle Steuerungs-, Regelungs- und Signalverarbeitungsaufgaben suchen. Seine fortschrittlichen Peripheriegeräte und die hohe Rechenleistung machen ihn zur überlegenen Alternative gegenüber leistungsschwächeren oder weniger integrierten Mikrocontrollern.
Maximale Leistung und Effizienz dank ARM® Cortex®-M4F
Das Herzstück des STM32G431RBT6 bildet der ARM® Cortex®-M4F Prozessor. Dieser 32-Bit Kern ist speziell für leistungsintensive Anwendungen im Bereich der digitalen Signalverarbeitung (DSP) optimiert. Die integrierte Floating-Point Unit (FPU) ermöglicht die schnelle und präzise Verarbeitung von Gleitkommazahlen, was ihn für Anwendungen wie Audioverarbeitung, Motorsteuerung oder fortgeschrittene Filteralgorithmen prädestiniert. Die Architektur des Cortex-M4F gewährleistet zudem eine exzellente Energieeffizienz, sodass Sie leistungsstarke Funktionen auch in batteriebetriebenen Geräten realisieren können.
Fortschrittliche Peripherie für vielfältige Einsatzgebiete
Der STM32G431RBT6 zeichnet sich durch eine beeindruckende Integration von Peripheriegeräten aus, die eine breite Palette von Anwendungen abdecken:
- Analoge Funktionen auf höchstem Niveau: Mit mehreren 12-Bit Analog-Digital-Wandlern (ADCs) mit einer Abtastrate von bis zu 5 MSPS und integrierten Verstärkern (PGA) können Sie hochpräzise Messungen auch von schnellen Signalen erfassen. Die integrierten Digital-Analog-Wandler (DACs) ermöglichen die Ausgabe analoger Signale mit hoher Auflösung.
- Fortgeschrittene Timer und Zeitgeber: Eine Vielzahl von leistungsfähigen Timern, darunter hochentwickelte Motorsteuerungs-Timer (Advanced Motor Control Timers) und allgemeine 16/32-Bit-Timer, bieten flexible Möglichkeiten für Pulsweitenmodulation (PWM), Zeitmessung und Ereignissteuerung.
- Umfassende Konnektivitätsoptionen: Die integrierten Kommunikationsschnittstellen wie UART, SPI, I2C und CAN bieten flexible Möglichkeiten zur Vernetzung mit anderen Geräten und Sensoren. Darüber hinaus unterstützt der Mikrocontroller USB 2.0 Full Speed, was die Integration in USB-basierte Systeme vereinfacht.
- Hohe Rechenkapazität und Speicher: Mit 128 KB Flash-Speicher und 20 KB SRAM bietet der STM32G431RBT6 ausreichend Kapazität für komplexe Software und Datenverarbeitung.
Spannungsbereich und Energieeffizienz
Der STM32G431RBT6 arbeitet in einem flexiblen Spannungsbereich von 2,0V bis 3,6V. Dieser erweiterte Bereich ermöglicht eine optimale Anpassung an verschiedene Stromversorgungsquellen und trägt maßgeblich zur Energieeffizienz Ihrer Anwendung bei. Verschiedene Low-Power-Modi, wie Sleep und Stop, ermöglichen es Ihnen, den Stromverbrauch drastisch zu reduzieren, wenn der Mikrocontroller nicht aktiv ist, was ihn ideal für batteriebetriebene Geräte macht.
Sicherheit und Zuverlässigkeit
Für sicherheitskritische Anwendungen bietet der STM32G431RBT6 integrierte Sicherheitsfunktionen. Dazu gehören beispielsweise ein Hardware-Beschleuniger für Kryptographie (AES, HASH), ein Zufallszahlengenerator (TRNG) und ein Memory Protection Unit (MPU), die helfen, Ihre Daten und Algorithmen zu schützen. Die zuverlässige Architektur von STMicroelectronics gewährleistet zudem eine hohe Betriebssicherheit auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Prozessor-Kern | ARM® Cortex®-M4F 32-bit |
| Taktfrequenz | Bis zu 170 MHz |
| Spannungsbereich | 2,0 V – 3,6 V |
| Flash-Speicher | 128 KB |
| SRAM | 20 KB |

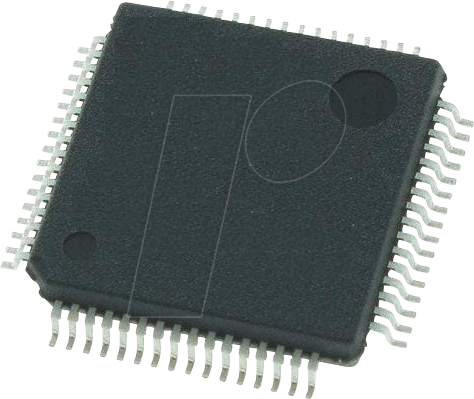

| Gehäuse | LQFP-64 |
| ADC-Auflösung | Bis zu 12-Bit, 5 MSPS |
| DAC-Auflösung | 12-Bit |
| Kommunikationsschnittstellen | UART, SPI, I2C, CAN, USB 2.0 FS |
| Timer | Fortgeschrittene Motorsteuerungs-Timer, Allgemeine Timer |
| Sicherheitsmerkmale | AES, HASH, TRNG, MPU |
| Betriebstemperatur | -40°C bis +85°C |
Anwendungsbeispiele für den STM32G431RBT6
Der STM32G431RBT6 ist vielseitig einsetzbar und eignet sich hervorragend für:
- Industrielle Automatisierung: Steuerungen für Roboterarme, SPS-Systeme, präzise Motorsteuerungen.
- Medizintechnik: Tragbare Diagnosegeräte, Patientenüberwachungssysteme, medizinische Bildgebung.
- Audioanwendungen: Digitale Audio-Interfaces, Signalprozessoren, Effektgeräte.
- IoT-Geräte: Vernetzte Sensorknoten, Smart-Home-Anwendungen mit anspruchsvoller Datenverarbeitung.
- Verbraucherelektronik: Hochleistungs-Haushaltsgeräte, Wearables mit komplexen Funktionen.
- Kfz-Elektronik: Steuergeräte für Infotainmentsysteme, Fahrerassistenzsysteme (in Kombination mit weiteren Komponenten).
FAQ – Häufig gestellte Fragen zu STM32G431RBT6 – ARM®Cortex®-M4F Mikrocontroller, 32-bit, 2-3,6V, 128KB, LQFP-64
Was sind die Hauptvorteile des STM32G431RBT6 gegenüber einem Standard-Cortex-M0+?
Der Hauptvorteil des STM32G431RBT6 liegt in seiner deutlich höheren Rechenleistung, der integrierten Floating-Point Unit (FPU) für schnelle Gleitkommaberechnungen und der umfangreicheren und fortschrittlicheren Peripherie. Dies ermöglicht die Realisierung komplexerer Algorithmen, eine schnellere Signalverarbeitung und die Ansteuerung von Systemen, die von einem Cortex-M0+ schlichtweg überfordert wären.
Ist der STM32G431RBT6 für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Dank seines breiten Spannungsbereichs von 2,0V bis 3,6V und der integrierten Low-Power-Modi ist der STM32G431RBT6 hervorragend für energieeffiziente, batteriebetriebene Anwendungen geeignet, bei denen eine lange Betriebszeit entscheidend ist.
Welche Art von Motorsteuerungsanwendungen kann mit diesem Mikrocontroller realisiert werden?
Der STM32G431RBT6 ist dank seiner fortschrittlichen Motorsteuerungs-Timer und der hohen Rechenleistung ideal für die Steuerung verschiedenster Motortypen. Dazu gehören Brushless DC (BLDC)-Motoren, Permanentmagnet-Synchronmotoren (PMSM) und viele mehr. Präzise Regelungsalgorithmen wie Feldorientierte Regelung (FOC) sind damit problemlos umsetzbar.
Unterstützt der STM32G431RBT6 Hardware-Beschleuniger für Verschlüsselung?
Ja, der STM32G431RBT6 verfügt über Hardware-Beschleuniger für kryptographische Algorithmen wie AES und HASH. Dies ermöglicht eine sichere Datenverarbeitung und Kommunikation, ohne die CPU übermäßig zu belasten.
Wie viele analoge Eingänge stehen zur Verfügung und welche Auflösung haben diese?
Der STM32G431RBT6 verfügt über mehrere 12-Bit Analog-Digital-Wandler (ADCs), die eine Auflösung von bis zu 12 Bit bieten und eine schnelle Abtastrate von bis zu 5 MSPS unterstützen. Dies ermöglicht eine präzise Erfassung analoger Signale.
Ist der Speicher von 128 KB Flash ausreichend für komplexe Projekte?
128 KB Flash-Speicher bieten für viele anspruchsvolle Embedded-Projekte eine ausreichende Kapazität, insbesondere in Kombination mit den leistungsfähigen DSP-Fähigkeiten des Cortex-M4F Kerns. Für extrem speicherintensive Anwendungen können jedoch auch größere Mikrocontroller der STM32-Familie in Betracht gezogen werden.
Welche Entwicklungsressourcen sind für den STM32G431RBT6 verfügbar?
STMicroelectronics bietet eine breite Palette an Entwicklungsressourcen, darunter die STM32CubeMX-Konfigurationssoftware, eine umfangreiche HAL-Bibliothek (Hardware Abstraction Layer), Beispielprojekte und umfassende Dokumentation. Dies erleichtert den Einstieg und die Entwicklung erheblich.
