Stiftkühlkörper

Stiftkühlkörper: Effektive Wärmeableitung für Ihre Elektronik

In der Welt der Elektronik ist die Temperaturkontrolle entscheidend für Leistung, Langlebigkeit und Zuverlässigkeit. Stiftkühlkörper stellen eine elegante und oft kosteneffiziente Lösung dar, um überschüssige Wärme von elektronischen Bauteilen abzuleiten. Ob für Prozessoren, Leistungstransistoren, LEDs oder andere thermisch sensible Komponenten – unsere Auswahl an Stiftkühlkörpern bietet für verschiedenste Anwendungsbereiche und Zielgruppen die passende Lösung. Von kompakten Designs für mobile Geräte bis hin zu robusten Varianten für Industrieanwendungen deckt unser Sortiment die Anforderungen von Hobbyelektronikern, Ingenieuren und Profis ab, die auf eine optimale thermische Verwaltung angewiesen sind.

Worauf sollten Sie beim Kauf von Stiftkühlkörpern achten?

Die Auswahl des richtigen Stiftkühlkörpers hängt von mehreren kritischen Faktoren ab, um eine maximale Effizienz und Kompatibilität zu gewährleisten. Bevor Sie eine Entscheidung treffen, berücksichtigen Sie bitte folgende Punkte:

• Thermische Anforderung (TDP): Ermitteln Sie die Thermal Design Power (Wärmeabgabe) des zu kühlenden Bauteils. Der Kühlkörper muss in der Lage sein, diese Wärme effektiv abzuführen. Eine grobe Faustregel besagt, dass die Kühlkörperfläche im Verhältnis zur TDP stehen muss.
• Abmessungen und Formfaktor: Der verfügbare Platz ist oft limitiert. Achten Sie auf die genauen Maße des Kühlkörpers (Länge, Breite, Höhe) und vergleichen Sie diese mit dem Einbauumfeld. Die spezifische Form des Stiftkühlkörpers ist oft auf eine bestimmte Montageart oder Bauteilform ausgelegt.
• Montagemöglichkeiten: Wie wird der Kühlkörper am Bauteil befestigt? Gängige Methoden sind Klebeverbindungen (thermisch leitfähige Klebstoffe oder Klebebänder), Schraubverbindungen oder Federmechanismen. Die gewählte Methode muss eine gute thermische Kopplung sicherstellen.
• Material und Wärmeleitfähigkeit: Die gängigsten Materialien sind Aluminiumlegierungen (wie z.B. EN AW-6060 oder EN AW-6063) und Kupfer. Aluminium ist leichter und kostengünstiger, Kupfer bietet eine höhere Wärmeleitfähigkeit, ist aber auch schwerer und teurer. Die Oberflächenbeschaffenheit und eventuelle Beschichtungen (z.B. eloxiertes Aluminium) können die Wärmeabgabe weiter beeinflussen.
• Oberflächenbehandlung und Kühlleistung: Eine größere Oberfläche erhöht die Wärmeabgabe. Dies wird oft durch feine Rippen oder Stifte erreicht. Verfahren wie Anodisieren können die Oberfläche vergrößern und die Strahlungswärmeübertragung verbessern.
• Umgebungsbedingungen: Berücksichtigen Sie die Betriebstemperatur, die Luftfeuchtigkeit und die potenzielle Exposition gegenüber Korrosion. Manche Materialien oder Beschichtungen sind für anspruchsvolle Umgebungen besser geeignet.
• Kosten: Das Budget spielt eine Rolle, sollte aber nicht das einzige Kriterium sein. Ein zu günstiger Kühlkörper kann langfristig zu Ausfällen und damit höheren Kosten führen.
• Kompatibilität mit Kühlmedien: Falls ein Lüfter eingesetzt wird, prüfen Sie die Kompatibilität des Kühlkörpers mit der Luftströmung. Bei Flüssigkeitskühlung sind entsprechende Anschlüsse und die Kompatibilität des Materials mit dem Kühlmittel entscheidend.

Arten von Stiftkühlkörpern und ihre spezifischen Vorteile

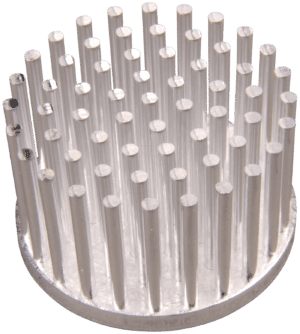

Stiftkühlkörper sind durch ihre zylindrische oder leicht konische Grundform mit radial oder axial angeordneten Stiften gekennzeichnet. Diese Bauform ermöglicht eine effiziente Wärmeabfuhr durch Konvektion und Strahlung in alle Richtungen.

Vergleichstabelle: Stiftkühlkörper-Kategorien

Materialien und Technologien für optimierte Wärmeabfuhr

Die Wahl des richtigen Materials und der optimalen Oberflächenstruktur ist fundamental für die Leistungsfähigkeit eines Stiftkühlkörpers. Reine Kupferkühlkörper, beispielsweise nach Cu-ETP Norm, bieten die höchste Wärmeleitfähigkeit und sind für extreme thermische Anforderungen prädestiniert. Allerdings machen ihr höheres Gewicht und die anspruchsvollere Verarbeitung sie zu einer teureren Option. Die meisten Stiftkühlkörper werden aus Aluminiumlegierungen gefertigt, wie beispielsweise Aluminiumlegierung 6063 (EN AW-6063). Diese Legierungen sind leicht, korrosionsbeständig und lassen sich gut extrudieren, was komplexe Formen mit einer großen Oberfläche ermöglicht. Die Oberflächenbehandlung spielt eine entscheidende Rolle: Eloxiertes Aluminium (z.B. Eloxalschicht Typ II oder Typ III) verbessert nicht nur die Korrosionsbeständigkeit, sondern erhöht auch die Emissionsfähigkeit, was die Strahlungswärmeabfuhr signifikant unterstützt. Die Gestaltung der Stifte selbst variiert: Dichte Stiftfelder maximieren die Oberfläche für die Konvektion, während gröbere Stifte eine bessere Luftdurchlässigkeit für Lüfteranwendungen bieten können.

Anwendungsbereiche von Stiftkühlkörpern

Die Vielseitigkeit von Stiftkühlkörpern macht sie zu einer beliebten Wahl in zahlreichen Branchen und für verschiedenste elektronische Bauteile:

• Prozessoren und GPUs: Besonders in kleineren Formfaktoren oder bei weniger anspruchsvollen Prozessoren finden Stiftkühlkörper Anwendung, oft in Kombination mit einem Lüfter für eine aktive Kühlung.
• Leistungstransistoren und MOSFETs: In Netzteilen, Verstärkern oder Motorsteuerungen werden diese Bauteile oft heiß. Stiftkühlkörper bieten eine effiziente Möglichkeit, diese Wärme abzuleiten und so Überhitzung und Ausfälle zu verhindern.
• LED-Beleuchtung: Hochleistungs-LEDs entwickeln viel Wärme. Stiftkühlkörper sind entscheidend, um die Betriebstemperatur niedrig zu halten und die Lebensdauer sowie die Lichtausbeute der LEDs zu maximieren.
• Industrielle Steuerungen: In rauen Umgebungsbedingungen, wo eine zuverlässige Kühlung unerlässlich ist, bewähren sich robuste Stiftkühlkörper.
• Netzwerkgeräte und Server: Kompakte Designs, die in 19-Zoll-Racks verbaut werden, profitieren von Stiftkühlkörpern mit geringem Profil, um den Luftstrom zu optimieren.
• Embedded Systems: In kompakten und spezialisierten Computersystemen, wo Platz und Kühlung kritisch sind.

FAQ – Häufig gestellte Fragen zu Stiftkühlkörper

Was ist die TDP eines Bauteils und warum ist sie für die Kühlkörperauswahl wichtig?

Die TDP (Thermal Design Power) gibt die maximale Wärmemenge an, die ein elektronisches Bauteil unter normaler Last an seine Umgebung abgibt. Ein Stiftkühlkörper muss diese Wärme effektiv abführen können, um das Bauteil vor Überhitzung zu schützen und seine Lebensdauer zu gewährleisten. Ist die Kühlleistung des Kühlkörpers geringer als die TDP des Bauteils, wird das Bauteil zu heiß.

Welchen Unterschied gibt es zwischen passiver und aktiver Kühlung bei Stiftkühlkörpern?

Passive Kühlung nutzt die natürliche Konvektion und Strahlung zur Wärmeabfuhr, ohne bewegliche Teile. Stiftkühlkörper sind primär für passive Kühlung konzipiert, können aber durch ihre Form und Materialwahl die Effizienz steigern. Aktive Kühlung integriert einen Lüfter, der die Luftzirkulation über den Kühlkörper erhöht und so die Wärmeabfuhr drastisch verbessert. Diese Kombination ist oft notwendig für Hochleistungsanwendungen.

Muss ein Stiftkühlkörper immer mit einem Lüfter verwendet werden?

Nein, nicht zwingend. Viele Stiftkühlkörper sind für den passiven Betrieb ausgelegt, insbesondere für Bauteile mit geringerer TDP oder wenn eine gute natürliche Luftzirkulation im Gehäuse vorhanden ist. Bei Bauteilen mit hoher TDP oder in Umgebungen mit eingeschränkter Luftzirkulation wird jedoch oft ein Lüfter empfohlen, um die volle Leistungsfähigkeit zu erreichen.

Wie beeinflusst die Farbe des Stiftkühlkörpers die Kühlleistung?

Die Farbe kann die Strahlungswärmeabfuhr beeinflussen. Dunkle, matte Oberflächen (wie z.B. schwarz eloxiertes Aluminium) haben eine höhere Emissionsfähigkeit als helle oder glänzende Oberflächen. Dies bedeutet, dass sie Wärme besser abstrahlen können. Bei starker Konvektion (z.B. mit Lüfter) ist der Effekt der Farbe auf die Gesamtkühlleistung jedoch geringer.

Welche thermischen Pasten oder Klebstoffe sind für die Montage von Stiftkühlkörpern empfehlenswert?

Für eine optimale Wärmeübertragung ist eine dünne Schicht einer hochwertigen Wärmeleitpaste zwischen dem Bauteil und dem Kühlkörper unerlässlich. Diese füllt mikroskopische Unebenheiten aus und verbessert den thermischen Kontakt. Alternativ gibt es thermisch leitfähige Klebebänder oder Klebstoffe für eine permanente Fixierung, die ebenfalls eine gute Wärmeübertragung gewährleisten.

Sind Stiftkühlkörper aus Kupfer besser als Aluminium-Varianten?

Kupfer hat eine signifikant höhere Wärmeleitfähigkeit als Aluminium. Daher sind Kupfer-Stiftkühlkörper prinzipiell leistungsfähiger bei der Wärmeabfuhr. Allerdings sind sie auch deutlich schwerer und teurer. Für viele Anwendungen bietet Aluminium einen ausgezeichneten Kompromiss aus Leistung, Gewicht und Kosten, insbesondere wenn es sich um gut gestaltete Profile mit großer Oberfläche handelt.

Was bedeutet „Anodisierung“ bei Aluminium-Kühlkörpern?

Anodisierung ist ein elektrochemisches Verfahren, bei dem die Oberfläche von Aluminium in eine schützende Oxidschicht umgewandelt wird. Bei Kühlkörpern hat die Anodisierung mehrere Vorteile: Sie erhöht die Härte und Kratzfestigkeit, verbessert die Korrosionsbeständigkeit und verändert die Oberflächenstruktur so, dass die Emissionsfähigkeit für die Strahlungswärmeabfuhr erhöht wird. Dies kann die passive Kühlleistung des Stiftkühlkörpers spürbar verbessern.
