Ihr Schlüssel zu effizienter Leistung: Der STD2N62K3 N-Kanal MOSFET mit Zener-Diode
Suchen Sie eine zuverlässige Lösung zur Steuerung von Spannungen und Strömen in anspruchsvollen elektronischen Schaltungen? Der STD2N62K3 MOSFET N-Ch+Z-Dio 620V 2,2A 3,6R TO252 ist präzise für Entwickler, Ingenieure und Hobbyisten konzipiert, die eine robuste und integrierte Komponente für präzise Schaltanwendungen benötigen. Er bewältigt hohe Spannungen und schützt gleichzeitig empfindliche Schaltungsteile durch seine integrierte Zener-Diode, was ihn zu einer überlegenen Wahl gegenüber Standard-MOSFETs ohne integrierten Schutz macht.
Überlegene Leistung und integrierter Schutz
Der STD2N62K3 zeichnet sich durch seine herausragende Leistungsfähigkeit und den integrierten Schutzmechanismus aus, der ihn von herkömmlichen MOSFETs abhebt. Die Kombination aus einem N-Kanal MOSFET mit einer Zener-Diode in einem einzigen TO252-Gehäuse vereinfacht das Schaltungsdesign erheblich und minimiert das Risiko von Überspannungsschäden.
Hauptvorteile des STD2N62K3:
- Hohe Spannungsfestigkeit: Mit einer maximalen Drain-Source-Spannung (VDS) von 620V ist dieser MOSFET ideal für Anwendungen geeignet, die eine signifikante Spannungsreserve erfordern.
- Integrierter Zener-Schutz: Die eingebaute Zener-Diode schützt den MOSFET und nachgeschaltete Komponenten effektiv vor gefährlichen Spannungsspitzen und Überspannungen, was die Lebensdauer der Schaltung verlängert und die Zuverlässigkeit erhöht.
- Effiziente Stromlieferung: Ein kontinuierlicher Drain-Strom (ID) von 2,2A ermöglicht den Einsatz in einer Vielzahl von Leistungsapplikationen.
- Optimierter On-Widerstand: Mit einem RDS(on) von 3,6 Ohm (typisch bei VGS = 10V) werden Schaltverluste minimiert, was zu einer höheren Effizienz führt.

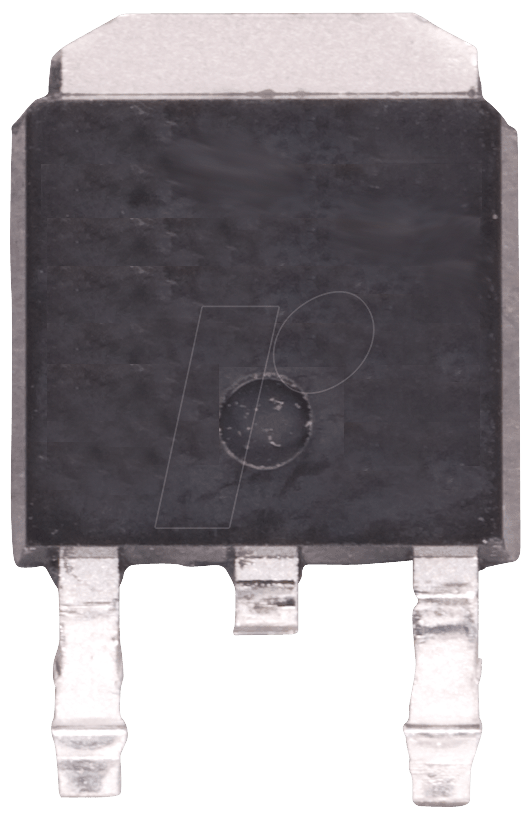

- Kompaktes TO252-Gehäuse: Das TO252-Gehäuse (auch bekannt als DPAK) bietet eine gute Wärmeableitung und ermöglicht eine platzsparende Montage auf Leiterplatten, was es besonders attraktiv für kompakte Designs macht.
- Schnelle Schaltzeiten: MOSFETs sind bekannt für ihre schnellen Schaltgeschwindigkeiten, die der STD2N62K3 für dynamische Steuerungsaufgaben prädestinieren.
Technische Spezifikationen im Detail
Die genauen technischen Merkmale des STD2N62K3 unterstreichen seine Eignung für professionelle und anspruchsvolle Elektronikprojekte.
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Typ | N-Kanal MOSFET mit integrierter Zener-Diode | Kombiniert leistungsstarke Schaltfunktion mit integriertem Überspannungsschutz. |
| Max. Drain-Source-Spannung (VDS) | 620 V | Ermöglicht den Einsatz in Netzteilen, Wechselrichtern und anderen Hochspannungsanwendungen mit erheblicher Sicherheitsmarge. |
| Kontinuierlicher Drain-Strom (ID) | 2,2 A | Ausreichend für viele Schalt- und Steuerungsaufgaben in der Leistungselektronik. |
| On-Widerstand (RDS(on)) | 3,6 Ω (typisch) | Minimiert Leistungsverluste im eingeschalteten Zustand, was zu einer verbesserten Energieeffizienz führt. |
| Gehäuse | TO252 (DPAK) | Kompakte Bauform mit guter thermischer Leistung für Oberflächenmontage. |
| Gate-Source-Schwellenspannung (VGS(th)) | [Typischer Wert: 2V – 4V, präzise Angabe im Datenblatt prüfen] | Bestimmt die Gate-Spannung, die zum Einschalten des MOSFETs benötigt wird. Ein niedrigerer Wert ermöglicht die Ansteuerung mit geringeren Spannungen. |
| Gate-Charge (Qg) | [Typischer Wert: wenige nC, präzise Angabe im Datenblatt prüfen] | Beeinflusst die Geschwindigkeit des Schaltvorgangs. Geringere Gate-Ladung bedeutet schnellere Schaltzeiten. |
| Zener-Spannung (VZ) | [Typischer Wert: ca. 600V, präzise Angabe im Datenblatt prüfen] | Legt die Schutzspannung fest, bei der die integrierte Zener-Diode zu leiten beginnt und die Spannung begrenzt. |
Anwendungsgebiete des STD2N62K3
Die Vielseitigkeit des STD2N62K3 eröffnet zahlreiche Anwendungsmöglichkeiten in der modernen Elektronikentwicklung. Seine Robustheit und die integrierten Schutzfunktionen machen ihn zu einer idealen Komponente für folgende Bereiche:
- Schaltnetzteile (SMPS): Effiziente Steuerung von Energieflüssen in Kompaktnetzteilen für Unterhaltungselektronik, Computerzubehör und industrielle Anwendungen. Die hohe Spannungsfestigkeit und der geringe RDS(on) sind hier von entscheidender Bedeutung.
- Stromversorgungsmodule: Einsatz in der Entwicklung von AC/DC- und DC/DC-Wandlern, bei denen eine präzise Spannungsregelung und Schutz vor Netztransienten unerlässlich sind.
- LED-Treiber: Ermöglicht die präzise Steuerung des Stroms für Hochleistungs-LEDs, wobei die integrierte Zener-Diode zusätzlichen Schutz vor Spannungsspitzen bietet.
- Motorsteuerungen: Für kleinere Gleichstrommotoren oder als Teil komplexerer Motorsteuerungen, wo eine zuverlässige Ein- und Ausschaltung gefordert ist.
- Schutzschaltungen: Als integraler Bestandteil von Überspannungsschutzvorrichtungen für empfindliche elektronische Geräte.
- Industrielle Automatisierung: Robustheit und Zuverlässigkeit sind Schlüsselkriterien in der industriellen Steuerungstechnik, wo der STD2N62K3 zur Signalverarbeitung und Leistungssteuerung eingesetzt werden kann.
Warum der STD2N62K3 die smarte Wahl ist
Die Integration einer Zener-Diode in denselben Bausteinkörper wie der MOSFET reduziert nicht nur die Anzahl der benötigten Bauteile auf der Leiterplatte, sondern optimiert auch die Leistung. Anstatt separate Schutzkomponenten zu dimensionieren und zu platzieren, bietet der STD2N62K3 eine sofort einsatzbereite Lösung. Dies führt zu einer erheblichen Reduzierung des Leiterplattenlayouts, vereinfacht die Stückliste und minimiert potenzielle Fehlerquellen bei der Montage. Die sorgfältige Abstimmung der MOSFET- und Zener-Parameter im Herstellungsprozess gewährleistet eine konsistente und zuverlässige Leistung, die über die Summe einzelner Komponenten hinausgeht.
FAQ – Häufig gestellte Fragen zu STD2N62K3 – MOSFET N-Ch+Z-Dio 620V 2,2A 3,6R TO252
Was genau ist ein N-Kanal MOSFET mit integrierter Zener-Diode?
Ein N-Kanal MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) ist ein elektronischer Schalter, der durch eine Gate-Spannung gesteuert wird. Die zusätzliche Integration einer Zener-Diode bedeutet, dass ein spezieller Halbleiterbaustein bereits im Gehäuse des MOSFETs vorhanden ist, der dazu dient, die Spannung auf einem bestimmten Niveau zu halten, sobald diese einen Schwellenwert überschreitet. Dies schützt den MOSFET und die umgebende Schaltung vor schädlichen Überspannungen.
Ist der STD2N62K3 für den Einsatz in Netzteilen geeignet?
Ja, der STD2N62K3 ist aufgrund seiner hohen Spannungsfestigkeit von 620V und seines relativ geringen On-Widerstands ideal für den Einsatz in verschiedenen Arten von Netzteilen geeignet, insbesondere in Schaltnetzteilen und Spannungsreglern, bei denen Effizienz und Schutz vor Spannungsspitzen wichtig sind.
Welche Art von Lasten kann der STD2N62K3 steuern?
Der STD2N62K3 kann Lasten steuern, die einen kontinuierlichen Drain-Strom von bis zu 2,2A benötigen. Dies umfasst eine Vielzahl von Anwendungen wie kleine Motoren, Relais, Leuchtmittel (z. B. LEDs) und andere Leistungskomponenten, solange die Betriebsspannung und der Strom innerhalb der Spezifikationen des Bauteils liegen.
Wie schützt die integrierte Zener-Diode den MOSFET?
Die Zener-Diode im STD2N62K3 ist so konzipiert, dass sie bei Erreichen ihrer Nenn-Zener-Spannung (ca. 600V, siehe Datenblatt für exakte Werte) leitend wird. Wenn eine Überspannung auftritt, die die Zener-Spannung überschreitet, leitet die Diode den überschüssigen Strom ab und hält so die Spannung am Gate oder an den Drain-Source-Klemmen des MOSFETs auf einem sicheren Niveau, wodurch Schäden verhindert werden.
Ist das TO252-Gehäuse für die Wärmeableitung ausreichend?
Das TO252-Gehäuse (DPAK) ist ein Oberflächenmontagegehäuse, das für seine gute thermische Leistung bekannt ist, insbesondere wenn es korrekt auf der Leiterplatte montiert und mit ausreichenden Kupferflächen für die Wärmeableitung versehen wird. Für Anwendungen mit hoher Verlustleistung kann jedoch eine zusätzliche Kühlung durch einen Kühlkörper oder eine verbesserte Leiterplattengestaltung erforderlich sein.
Kann der STD2N62K3 mit niedrigeren Gate-Spannungen betrieben werden?
Der STD2N62K3 ist ein Logik-Level-MOSFET oder benötigt eine Gate-Spannung im Bereich von wenigen Volt zum vollständigen Einschalten (die genaue Schwellenspannung VGS(th) ist dem Datenblatt zu entnehmen). Für eine optimale Leistung und minimale Verluste wird jedoch in der Regel eine höhere Gate-Ansteuerspannung (z. B. 10V bis 15V) empfohlen, um den On-Widerstand auf ein Minimum zu reduzieren. Prüfen Sie immer das spezifische Datenblatt für genaue Ansteuerungsanforderungen.
Welche Bedeutung hat der RDS(on) Wert von 3,6 Ohm?
Der RDS(on) Wert (Resistance Drain-Source On-State) gibt den elektrischen Widerstand zwischen den Drain- und Source-Anschlüssen an, wenn der MOSFET vollständig eingeschaltet ist. Ein Wert von 3,6 Ohm bedeutet, dass im eingeschalteten Zustand eine gewisse Leistungsverlustleistung (I² R) auftritt. Ein niedrigerer RDS(on)-Wert ist generell wünschenswert, da er zu geringeren Schaltverlusten und einer besseren Energieeffizienz führt. Der Wert von 3,6 Ohm ist für viele Anwendungen im Bereich von 2,2A und 620V als akzeptabel und effizient anzusehen.
